Riaďte prístup ku koreňu závitu, výbehu závitu a prechodovým polomerom pod hlavou bez poškodenia tvaru, uloženia, dosadacích plôch, sledu povlakovania alebo požiadaviek na ochranu proti vodíkovému krehnutiu
Guľôčkovanie skrutiek a spojovacích prvkov neznamená použitie jediného nastavenia na celý diel. Zaťažené koreňové oblasti závitov, výbehy závitov a prechodové polomery pod hlavou môžu byť kritické z hľadiska únavy, no sú ťažko prístupné a kontrolovateľné. Boky závitov, dosadacie plochy, hnacie prvky, drieky a presné uloženia majú rôzne funkcie a môžu vyžadovať ošetrenie, vylúčenie alebo ochranu. Výkres a kvalifikovaný procesný postup musia jednoznačne určiť požiadavku pre každý povrch.
Ktoré vlastnosti spojovacieho prvku vyžadujú samostatné rozhodnutia?
Závitový spojovací prvok kombinuje geometrické zárezy, predpätie, stredné napätie, cyklické zaťaženie, kontakt a trenie. Miesto poruchy závisí od konkrétneho návrhu a histórie výroby. Nemožno ho odvodiť iba z generického názvu „skrutka“ alebo z pevnosti v ťahu.
| Vlastnosť spojovacieho prvku | Hlavný technický problém | Kontrolované rozhodnutie |
|---|---|---|
| Zaťažené koreňové oblasti závitu | Vysoké lokálne napätie, ale náročná viditeľnosť a variabilný uhol nárazu | Výslovne povoľte ošetrenie a kvalifikujte prístup, metódu pokrytia a akceptáciu závitu |
| Výbeh závitu | Kombinovaný prechod zárezu, rezu a výroby | Definovanie hraníc začiatku a konca, pohybu a kontroly |
| Zaoblenie pod hlavou | Prechod kritický z hľadiska únavy so zatienením hlavou | Kvalifikácia prístupu k tryske alebo kolesu, orientácia upínacieho prípravku a prekrytie |
| Stopka alebo redukovaný prierez | Požiadavky na rozmery, povrch a ohyb sa môžu líšiť | Uveďte presnú dĺžku ošetrenia a rozmerové limity |
| Ložisková plocha, prvok pohonu alebo presné uloženie | Môže byť ovplyvnené trenie, uloženie, prenos krútiaceho momentu a montáž | Ošetrenie, vylúčenie alebo maskovanie podľa kontrolovaných konštrukčných údajov |
| Slepý otvor alebo vnútorný závit prvok | Prístup a zadržané médiá sa ťažko overujú | Použite samostatne kvalifikovanú postup s účinným čistením a kontrolou |
Tabuľka 1. Funkcia povrchu, prístup a metóda akceptácie určujú, či a ako sa má každý prvok guľôčkovať.
ISO 898-1 stanovuje mechanické a fyzikálne vlastnosti určitých skrutiek a svorníkov z uhlíkových a legovaných ocelí vo vymedzenom rozsahu. Tento rozsah nezahŕňa odolnosť proti únave ani vlastnosti pri uťahovacom momente či upínacej sile. Zhoda s pevnostnou triedou preto sama osebe nekvalifikuje postup guľôčkovania ani tvrdenie o únavových vlastnostiach.
Prečo sa koreňové oblasti a výbehy závitov ťažko ošetrujú?
Koreň závitu je úzky, zakrivený a čiastočne zatienený susednými bokmi. Uhol nárazu a línia pohľadu sa menia po obvode a pozdĺž špirály. Nominálny smer trysky alebo nastavenie kolesa môže viesť k prijateľnému výsledku Almenovho testu, pričom ponechá nekonzistentné odkrytie koreňa.
Kvalifikácia má použiť skutočný priemer, stúpanie, profil závitu, výbeh závitu a prípravok. Musí preukázať rotáciu alebo iný pohyb, prekrytie prúdu a najťažšie prístupné miesto bez neprijateľného zaoblenia bokov, priehlbín, otrepov alebo zapustenia média. Plochá skúšobná vzorka nemôže preukázať stupeň pokrytia koreňa závitu.
Ako výroba závitu ovplyvňuje postup?
Valcované, rezané a brúsené závity sa môžu líšiť geometriou koreňa, stavom povrchu, preloženinami, poškodením po brúsení a východiskovými zvyškovými napätiami. Poradie výroby závitu, tepelného spracovania, guľôčkovania, čistenia a povlakovania je súčasťou kvalifikovaného usporiadania. Výsledok pre valcovaný závit po tepelnom spracovaní nemožno bez preskúmania preniesť na rezaný závit ani na iné poradie operácií.
Guľôčkovanie neopravuje trhliny, záhyby materiálu, oduhličenie, spáleniny po brúsení ani neprípustný tvar závitu. Pred guľôčkovaním zostávajú v platnosti požiadavky vstupnej kontroly a príslušných výrobkových noriem.

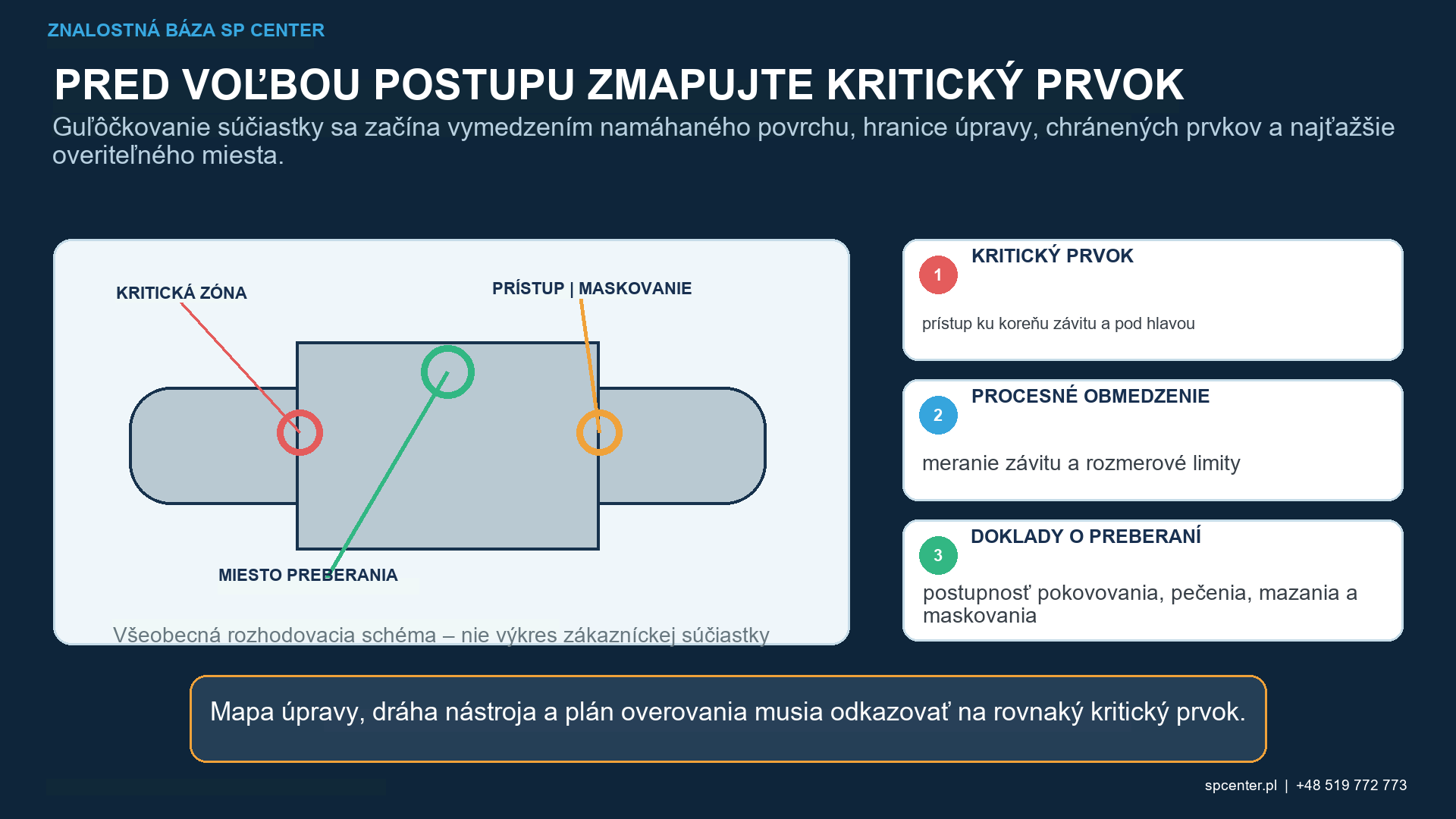

Čo musí byť chránené za koreňom závitu?
Ložiskové plochy a geometria pod hlavou ovplyvňujú uloženie a prenos zaťaženia. Boky a priemer rozstupu sa riadia uloženiem. Hnacie vybrania, drážky, priečne otvory a zaisťovacie prvky môžu zachytávať médiá alebo sa poškodiť. Maskovanie a upínacie prvky musia byť opakovateľné, čisté a sledovateľné a nesmú poškriabať prechody s vysokým namáhaním.
Závitové kalibre a rozmerové kontroly by sa mali vyberať podľa požiadaviek riadiaceho produktu alebo výkresu. Prechodný kalibračný test je dôležitý, ale sám o sebe nepreukazuje pokrytie, zvyškové napätie, predpätie alebo únavové vlastnosti.
Ako spolu pôsobia povlakovanie, mazanie a kontrola vodíka?
Čistenie, aktivácia, galvanické pokovovanie, konverzný povlak, mazanie a vypaľovanie môžu zmeniť konečný stav povrchu a trenia. Vysokopevnostné ocele môžu byť tiež náchylné na vodíkové krehnutie. Guľôčkovanie zavádza tlakové zvyškové napätie, ale neodstraňuje vodík a nemôže nahradiť požadované vypaľovanie na odstránenie krehnutia alebo skúšku kontroly procesu.
ISO 12686 sa zaoberá automatizovaným riadeným guľôčkovaním určitých oceľových výrobkov pred niklovaním, autokatalytickým niklovaním alebo chrómovaním, vrátane aplikácií určených na zníženie náchylnosti na vodíkové krehnutie. Jeho rozsah nie je univerzálnym pokynom pre spojovacie prvky. ASTM F519, F1940 a F606/F606M majú tiež definované rozsahy; používajte ich iba vtedy, keď ich vyvolá produkt, náter alebo oprávnenie zákazníka.

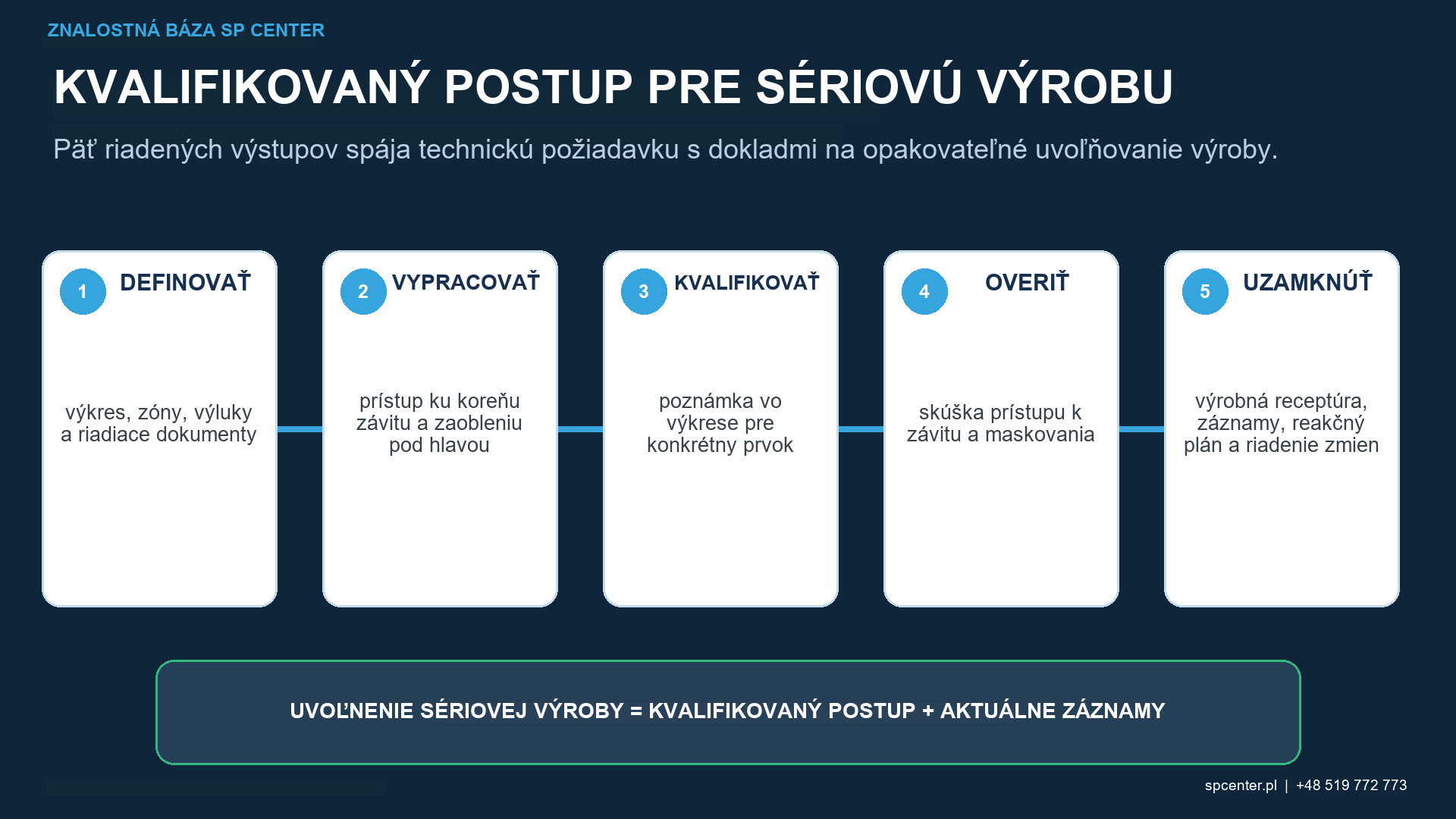

Ktoré doklady podporujú kvalifikáciu a uvoľnenie?
| Úroveň dokladov | Čo sa stanovuje | Čo nedokáže sám preukázať |
|---|---|---|
| Záznamy o materiáli, tepelnom spracovaní a výrobe závitov | Spojovací prvok vstúpil do procesu guľôčkovania v kvalifikovanom metalurgickom a geometrickom stave | Že boli dosiahnuté koreňové oblasti alebo že bola zlepšená únava |
| Almenova intenzita a nasýtenie | Prúd guľôčkovania sa overuje na definovaných testovacích miestach | Pokrytie na koreni závitu alebo prijateľný tvar závitu |
| Pokrytie komponentu | Autorizovaná zóna vykazuje požadované doklady o náraze schválenou metódou | Priemer rozstupu, poškodenie boku, správanie sa pri usadení alebo predpätí |
| Kontrola závitu a rozmerov | Tvar, rozstupový priemer, výbeh závitu, dĺžka a uloženie spĺňajú odkazované medze | Hĺbka zvyškového napätia alebo únavové vlastnosti |
| Záznamy o kontrole povlakovania a vodíka | Bola dodržaná špecifikovaná metóda pokovovania, čistenia a pečenia | Tvrdenie, že guľôčkovanie odstránilo vodík alebo nahradilo skúšanie vodíkového skrehnutia |
| Reprezentatívna skúška únavy spojovacieho prvku | Kompletná konfigurácia materiál-závit-guľôčkovanie-povlak rieši definovaný prípad zaťaženia | Prenos na iný priemer, proces závitu, povlak alebo predpätie |
Tabuľka 2. Uvoľnenie spojovacieho prvku môže vyžadovať doklad o procese, geometrii, povrchovej úprave a výkone; žiadny jednotlivý výsledok nenahrádza ostatné.

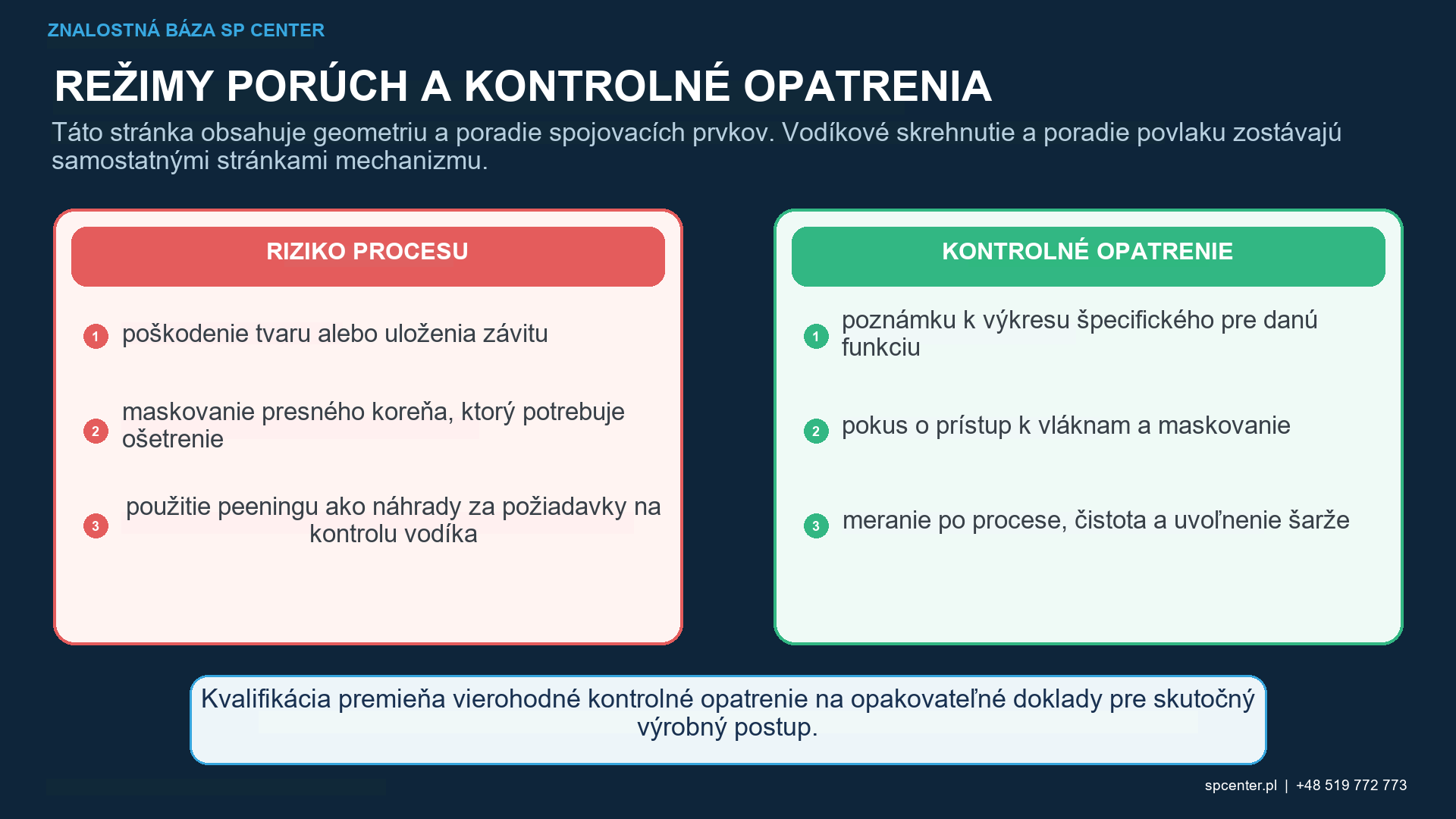

Ktoré nezrovnalosti vyžadujú zadržanie?
- Koreň závitu alebo zaoblenie pod hlavou je mimo kvalifikovanej stopy prúdu.
- Únik masky odhaľuje plochu ložiska, presnú stopku alebo hnací prvok.
- Boky závitu sú zaoblené, preliačené, otrepané alebo kontaminované médiom.
- Závitové meradlá, rozstupový priemer, výbeh závitu, dĺžka alebo priamosť nevyhovujú.
- Médium zostáva vo vnútornom závite, vybrani, priečnom otvore alebo uzamykacom prvku.
- Postup povlakovania, mazania alebo vypaľovania sa líši od kvalifikovanej sekvencie.
- Nárok na únavu materiálu sa prenesie na iný priemer, proces závitovania, triedu vlastností alebo predpätie bez dokladov.
Spracovanie zastavte a zadržte dotknutú dávku od posledného preukázateľne vyhovujúceho stavu. Zachovajte záznamy o stroji, médiu, prípravku, programe, kontrole a dokončovaní a získajte požadované rozhodnutie o ďalšom postupe. Opakované guľôčkovanie nie je automatickou nápravou, pretože kumulatívna expozícia a poškodenie závitu sa môžu zvýšiť.
Čo by mala definovať požiadavka na cenovú ponuku alebo objednávka?
| Vstup RFQ (žiadosti o cenovú ponuku) | Prečo je to dôležité | Zabránenie riziku |
|---|---|---|
| Norma pre spojovacie prvky, číslo dielu a revízia | Definuje identitu, geometriu, triedu vlastností a riadiacu autoritu | Generický proces skrutkovania prepisuje požiadavky na produkt |
| Materiál, tvrdosť a tepelné spracovanie | Riadi plastickú odozvu a náchylnosť na vodík | Postup sa kopíruje medzi rôznymi úrovňami pevnosti |
| Valcovaný, rezaný alebo brúsený závit a výrobná objednávka | Definuje geometriu koreňa a stav vstupného zvyškového napätia | Výroba závitu a sled guľôčkovania sa nesprávne považujú za rovnocenné |
| Mapa spracovania, vylúčenia a maskovania | Rozlišuje koreňové oblasti závitov, výbehy závitov, prechodový polomer pod hlavou, driek a uloženie | Kritické koreňové oblasti sú vynechané alebo sú funkčné plochy poškodené |
| Požiadavky na povrchovú úpravu, mazanie, vypaľovanie a montáž | Spája ochranu proti korózii, trenie a kontrolu vodíka | Guľôčkovanie sa považuje za náhradu za špecifikovaný postup konečnej úpravy. |
| Kontrola, deklarácia únavy materiálu a sledovateľnosť | Definuje doklady o uvoľnení a prepojenie šarže | Samotné nastavenia sa používajú na zaručenie životnosti spojovacieho prvku |
Tabuľka 3. Technicky kompletná požiadavka oddeľuje identitu spojovacieho prvku, stav výroby, mapu ošetrenia a konečné prijatie.
Uveďte aj veľkosť šarže, balenie, čistotu, požadované certifikáty, schválenie zdroja a oprávnenie na odchýlku. Ak je úprava závitu alebo interakcia medzi povlakom a vypaľovaním nejasná, spracovanie by malo počkať na riadené objasnenie, a nie na predpokladanú výrobnú prax.
Často kladené otázky
Môžu byť závity skrutiek guľôčkované?
Iba ak to dovoľuje výkres alebo schválená špecifikácia a skutočný koreň, bok a výbeh závitu možno ošetriť a prijať kvalifikovanou metódou.
Mal by byť každý vysokopevnostný spojovací prvok guľôčkovaný?
Nie. Samotná pevnosť materiálu nepovoľuje guľôčkovanie. Geometria, výroba závitu, povlak, predpätie, prevádzkové zaťaženie a požiadavky zákazníka určujú postup.
Sú valcované a rezané závity ekvivalentné pre guľôčkovanie?
Nie. Môžu sa líšiť geometriou päty, celistvosťou povrchu a stavom zvyškového napätia. Kvalifikácia musí predstavovať skutočný spôsob výroby a postup.
Dokazuje Almenova intenzita pokrytie v koreni závitu?
Nie. Intenzita overuje prúd v testovacom prípravku. Prístup k koreni a pokrytie vyžadujú metódu schválenú pre daný komponent.
Dokáže guľôčkovanie opraviť prasknutý alebo poškodený závit?
Nie. Trhliny, záhyby materiálu, poškodenie po brúsení a neprípustný tvar závitu sa musia zistiť a musí sa o nich rozhodnúť pred guľôčkovaním.
Dokáže guľôčkovanie nahradiť vypaľovanie na odstránenie vodíkového krehnutia?
Nie. Guľôčkovanie neodstraňuje vodík. Uvedené požiadavky na čistenie, pokovovanie, vypaľovanie a overovanie zostávajú povinné.
Môže sa proces vonkajšieho závitu použiť pre vnútorné závity?
Nie bez samostatnej kvalifikácie. Vnútorné závity majú odlišné problémy s prístupom, tieňovaním, zadržiavaním média a kontrolou.
Aké informácie sú potrebné na vypracovanie ponuky na guľôčkovanie spojovacích prvkov?
Poskytnite kontrolovaný výkres, špecifikáciu spojovacieho prvku a materiálu, metódu závitovania, tepelné spracovanie, mapu spracovania, postup povlakovania a pečenia, rozmery, množstvá a záznamy.
Kľúčové poznatky
- Považujte koreňové oblasti, výbeh, zaoblenia pod hlavou, driek a dosadacie plochy za rôzne funkcie.
- Kvalifikujte prístup a pokrytie na základe skutočnej geometrie závitu a upínania.
- Udržujte valcované, rezané a brúsené závity a ich poradie operácií oddelené.
- Chráňte funkcie tvaru, uloženia, trenia a montáže s kontrolovanými hranicami.
- Nepoužívajte guľôčkovanie na opravu defektov ani na nahradenie spracovania na kontrolu vodíka.
- Oddeľte záznamy o intenzite, pokrytí, akceptácii rozmerov, povlakovaní a doklady o únave.
Súvisiace príručky SP Center
- Guľôčkovanie a vodíková krehkosť
- Guľôčkovanie pred tepelným spracovaním alebo po ňom
- Guľôčkovanie oceľových komponentov
- Guľôčkovanie a únavová životnosť
Technické referencie
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
3. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
5. ISO 898-1:2013, Mechanické vlastnosti skrutiek, šróbov a čapov z uhlíkovej a legovanej ocele
6. ASTM F606/F606M, Metódy mechanických skúšok pre závitové spojovacie prvky a súvisiace výrobky
Poznámka k norme: Potvrďte aktuálnu úplnú revíziu uvedenú v norme produktu, výkrese, špecifikácii náteru a prenesených požiadavkách zákazníka. Tieto zdroje nepovoľujú univerzálny recept na guľôčkovanie závitov.
