Řiďte přístup ke kořeni závitu, výběhu závitu a přechodovým poloměrům pod hlavou bez poškození tvaru, uložení, dosedacích ploch, sledu povlakování nebo požadavků na ochranu proti vodíkovému zkřehnutí

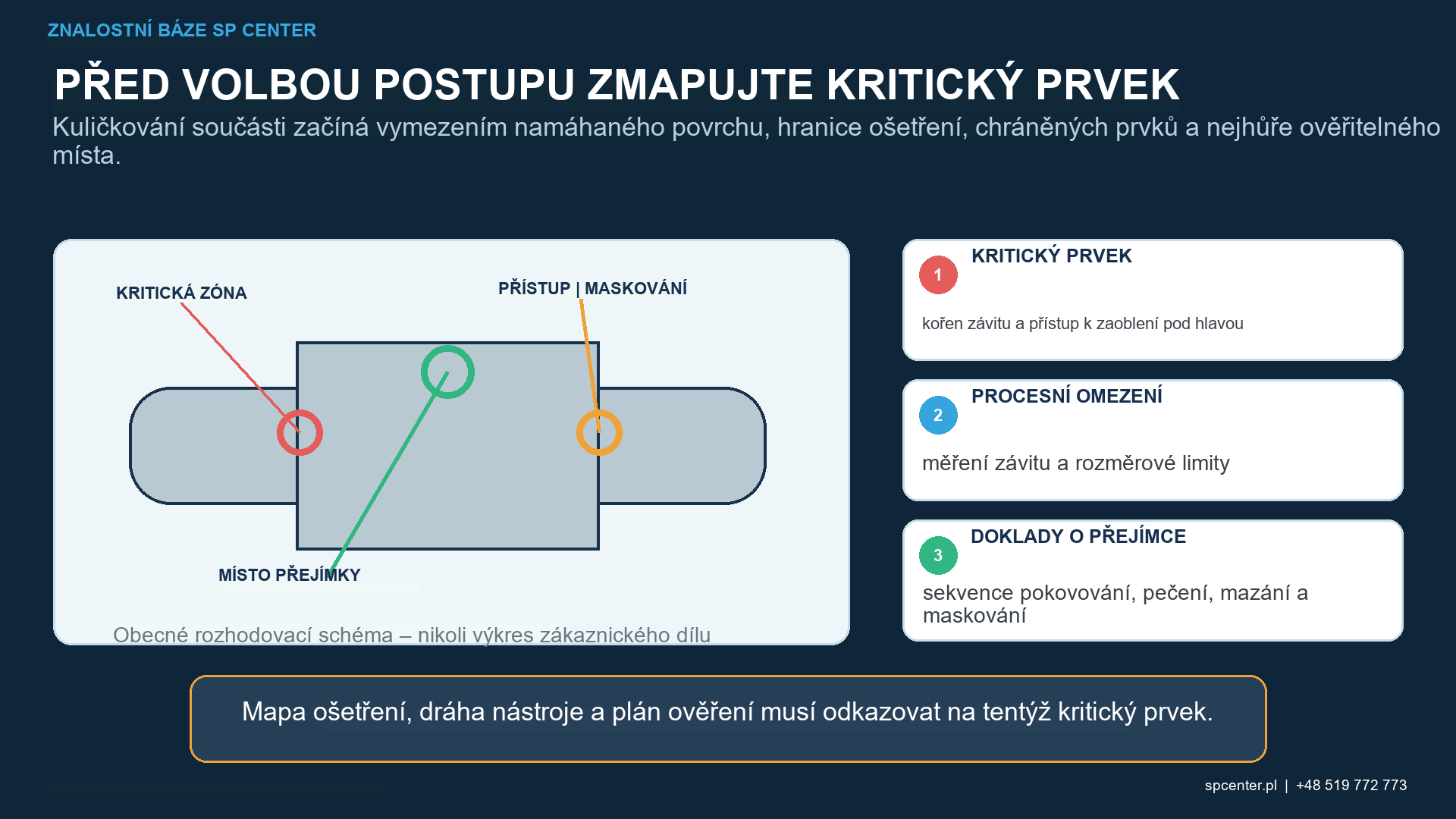

Kuličkování šroubů a spojovacích prvků neznamená použití jediného nastavení na celý díl. Zatížené kořenové oblasti závitů, výběhy závitů a přechodové poloměry pod hlavou mohou být kritické z hlediska únavy, přesto jsou obtížně přístupné a kontrolovatelné. Boky závitu, dosedací plochy, hnací prvky, dříky a přesná uložení mají různé funkce a mohou vyžadovat ošetření, vyloučení nebo ochranu. Výkres a kvalifikovaný procesní postup musí jednoznačně určit požadavek pro každý povrch.
Které vlastnosti spojovacího prvku vyžadují samostatná rozhodnutí?
Závitový spojovací prvek kombinuje geometrické zářezy, předpětí, střední napětí, cyklické zatížení, kontakt a tření. Místo poruchy závisí na konkrétním návrhu a historii výroby. Nelze jej odvodit pouze z obecného názvu „šroub“ nebo z pevnosti v tahu.
| Vlastnosti spojovacího prvku | Hlavní technický problém | Řízené rozhodnutí |
|---|---|---|
| Zatížené kořene závitu | Vysoké lokální napětí, ale obtížná viditelnost a proměnlivý úhel nárazu | Explicitně povolte ošetření a kvalifikujte přístup, metodu pokrytí a akceptaci závitu |
| Výběh závitu | Kombinovaný přechod zářezu, řezu a výroby | Definování hranic začátku a konce, pohybu a kontroly |
| Zaoblení pod hlavou | Přechod kritický z hlediska únavy se zastíněním hlavou | Kvalifikace přístupu k trysce nebo kolu, orientace a překrytí upínacího přípravku |
| Stopka nebo redukovaný průřez | Požadavky na rozměry, povrch a ohyb se mohou lišit | Uveďte přesnou délku ošetření a rozměrové limity |
| Ložisková plocha, prvek pohonu nebo přesné uložení | Může být ovlivněno tření, usazení, přenos krouticího momentu a montáž | Ošetření, vyloučení nebo maskování podle řízených konstrukčních dat |
| Slepý otvor nebo vnitřní závit prvek | Přístup a zadržená média je obtížné ověřit | Použijte samostatně kvalifikovanou postup s účinným čištěním a kontrolou |
Tabulka 1. Funkce povrchu, přístup a metoda přijetí určují, zda a jak se má každý prvek kuličkovat.
ISO 898-1 stanovuje mechanické a fyzikální vlastnosti určitých šroubů a svorníků z uhlíkových a legovaných ocelí ve vymezeném rozsahu. Tento rozsah nezahrnuje odolnost proti únavě ani vlastnosti při utahovacím momentu či upínací síle. Shoda s pevnostní třídou proto sama o sobě nekvalifikuje postup kuličkování ani tvrzení o únavových vlastnostech.
Proč jsou kořenové oblasti a výběhy závitů obtížně ošetřitelné?
Kořen závitu je úzký, zakřivený a částečně zastíněný sousedními boky. Úhel dopadu a přímý přístup proudu se mění po obvodu i podél šroubovice. Jmenovitý směr trysky nebo nastavení metacího kola může vést k přijatelnému výsledku Almenovy intenzity, přestože expozice kořene závitu zůstává nestejná.
Kvalifikace má použít skutečný průměr, stoupání, profil závitu, výběh závitu a přípravek. Musí prokázat rotaci nebo jiný pohyb, překrytí proudu a nejhůře přístupné místo bez nepřijatelného zaoblení boků, důlků, otřepů nebo zapuštění média. Plochý zkušební vzorek nemůže prokázat stupeň pokrytí kořene závitu.
Jak výroba závitu ovlivňuje postup závitu?
Válcované, řezané a broušené závity se mohou lišit geometrií kořene, stavem povrchu, přeložkami, poškozením po broušení a výchozími zbytkovými napětími. Pořadí výroby závitu, tepelného zpracování, kuličkování, čištění a povlakování je součástí kvalifikovaného uspořádání. Výsledek pro válcovaný závit po tepelném zpracování nelze bez přezkoumání přenést na řezaný závit ani na jiné pořadí operací.
Kuličkování neopravuje trhliny, přeložky, oduhličení, brusné spáleniny ani nepřípustný tvar závitu. Před kuličkováním zůstávají v platnosti požadavky vstupní kontroly a příslušných výrobkových norem.
Co musí být chráněno za kořenem závitu?
Dosedací plochy a geometrie pod hlavou ovlivňují usazení a přenos zatížení. Boky a průměr rozteče se řídí uložením. Hnací vybrání, drážky, příčné otvory a zajišťovací prvky mohou zachytávat média nebo se poškodit. Maskování a upínací přípravky musí být opakovatelné, čisté a sledovatelné a nesmí poškrábat přechody s vysokým napětím.
Závitové kalibry a rozměrové kontroly by měly být vybrány podle požadavků na řídící produkt nebo výkres. Průchodová měřicí metoda je důležitá, ale sama o sobě neprokazuje pokrytí, zbytkové napětí, chování předpětí nebo únavové vlastnosti.
Jak spolu interagují povlakování, mazání a kontrola vodíku?
Čištění, aktivace, galvanické pokovování, konverzní povlakování, mazání a vypalování mohou změnit konečný stav povrchu a tření. Vysokopevnostní oceli mohou být také náchylné k vodíkovému křehnutí. Kuličkování zavádí tlakové zbytkové napětí, ale neodstraňuje vodík a nemůže nahradit požadované vypalování pro zmírnění křehnutí nebo zkoušku řízení procesu.
ISO 12686 se zabývá automatizovaným řízeným kuličkováním některých ocelových výrobků před niklováním, autokatalytickým niklováním nebo chromováním, včetně aplikací určených ke snížení náchylnosti k vodíkovému křehnutí. Jeho rozsah není univerzálním návodem pro spojovací prvky. ASTM F519, F1940 a F606/F606M mají také definované rozsahy; používejte je pouze tehdy, pokud jsou vyvolány produktem, povlakem nebo oprávněním zákazníka.

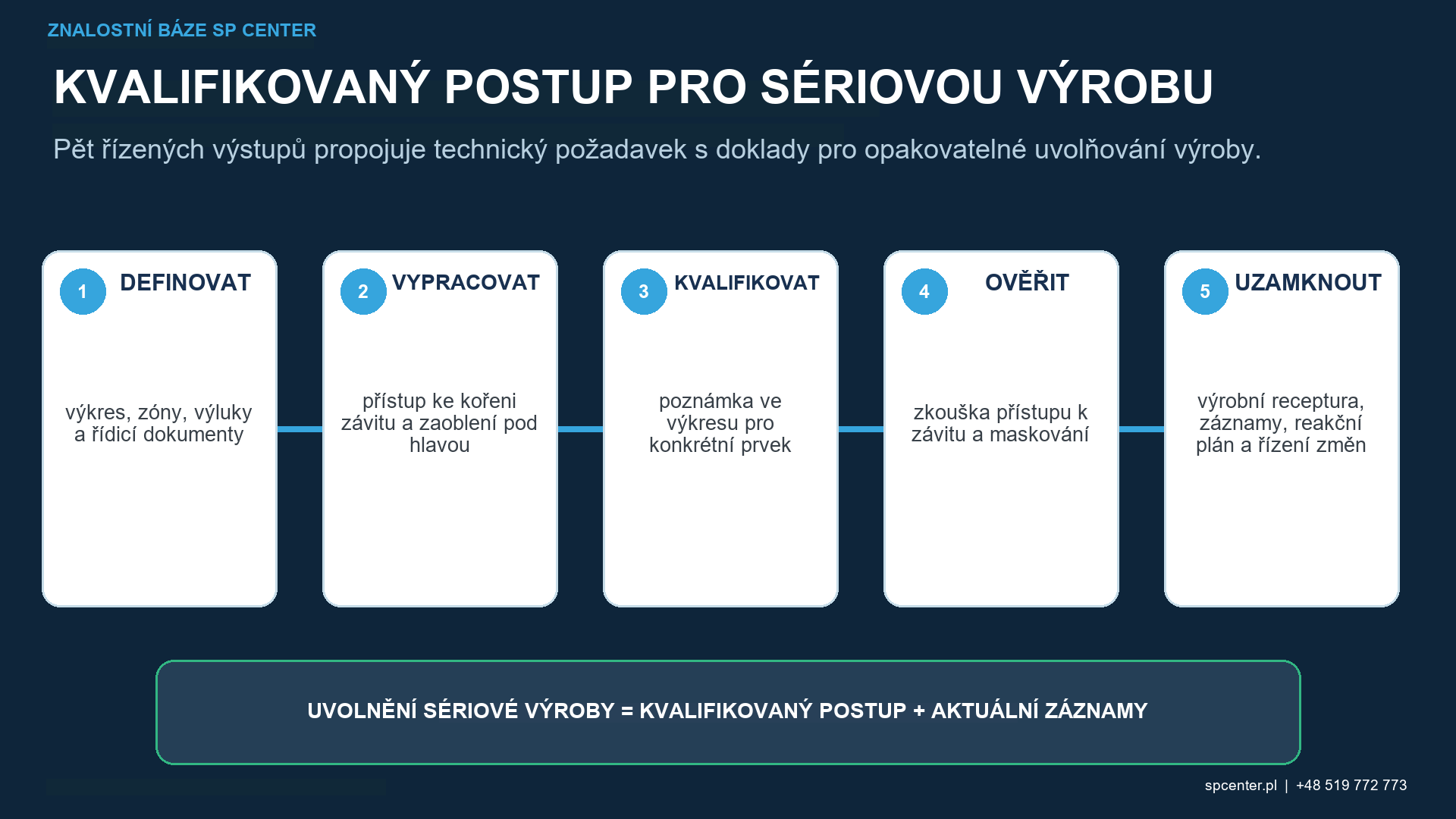

Které doklady podporují kvalifikaci a uvolnění?
| Úroveň dokladů | Co se stanoví | Co nelze samo o sobě stanovit |
|---|---|---|
| Záznamy o materiálu, tepelném zpracování a výrobě závitů | Spojovací prvek vstoupil do procesu kuličkování v kvalifikovaném metalurgickém a geometrickém stavu | Že bylo dosaženo kořenů závitu nebo že došlo ke zlepšení únavy |
| Almenova intenzita a nasycení | Proud média pro kuličkování je ověřen na definovaných zkušebních místech | Pokrytí u kořene závitu nebo přijatelný tvar závitu |
| Pokrytí součásti | Autorizovaná zóna vykazuje požadované doklady o rázu schválenou metodou | Průměr rozteče, poškození boku, chování při usazení nebo předpětí |
| Kontrola závitu a rozměrů | Tvar, roztečný průměr, výběh závitu, délka a uložení splňují odkazované meze | Hloubka zbytkového napětí nebo únavové vlastnosti |
| Záznamy o kontrole povlakování a vodíku | Byla dodržena stanovená metoda pokovování, čištění a vypalování | Tvrzení, že kuličkování odstranilo vodík nebo nahradilo zkoušení vodíkového zkřehnutí |
| Reprezentativní zkouška únavy spojovacího prvku | Kompletní konfigurace materiál-závit-kuličkování-povlak řeší definovaný zatěžovací stav | Přenos na jiný průměr, proces závitu, povlak nebo předpětí |
Tabulka 2. Uvolnění spojovacího prvku může vyžadovat procesní, geometrické, povrchové a výkonnostní doklady; žádný jednotlivý výsledek nenahrazuje ostatní.

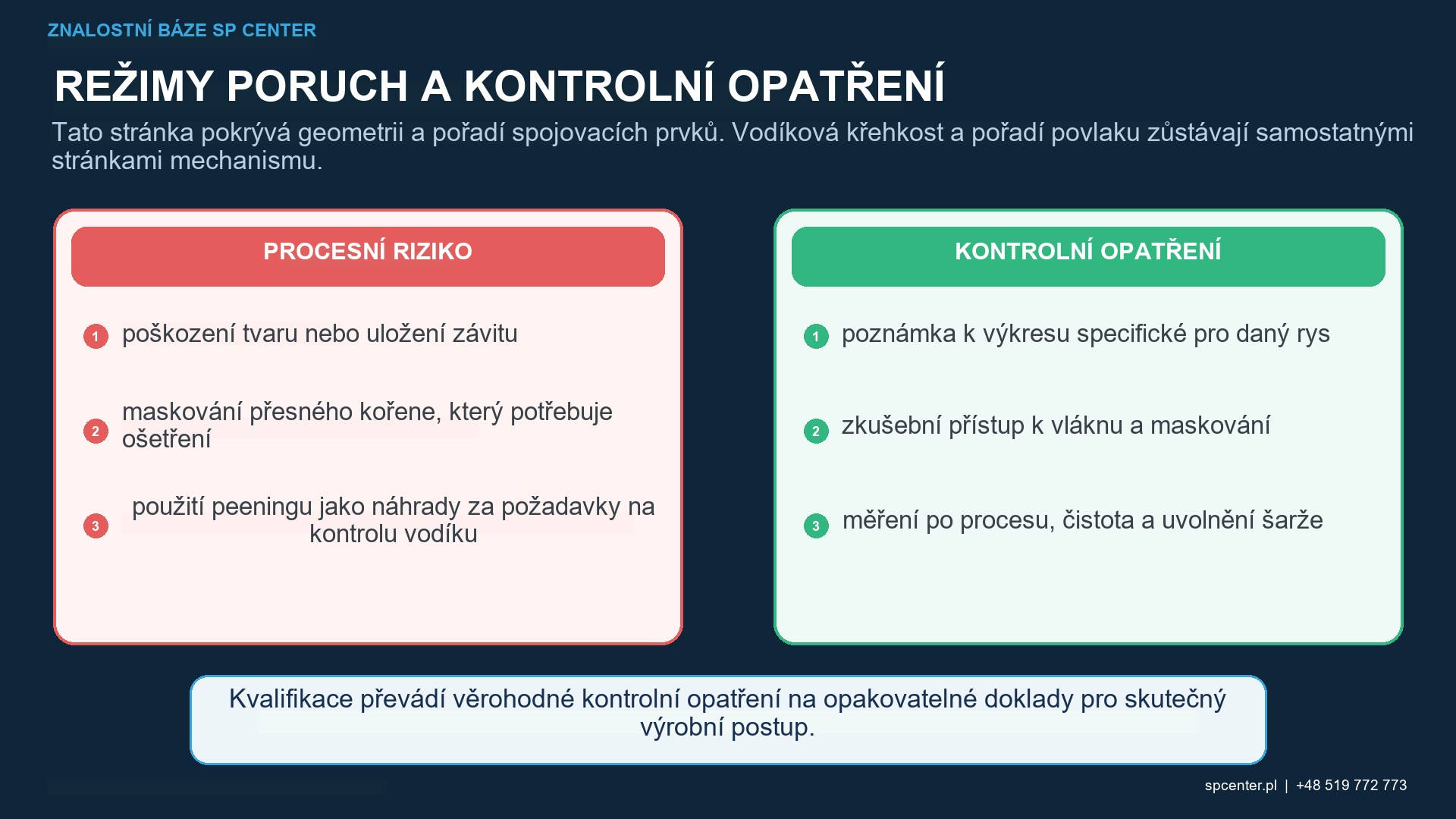

Které neshody vyžadují zadržení?
- Kořen závitu nebo zaoblení pod hlavou je mimo kvalifikovanou stopu proudu.
- Únik masky odhaluje plochu ložiska, přesnou stopku nebo hnací prvek.
- Boky závitu jsou zaoblené, promáčknuté, otřepy nebo kontaminované médiem.
- Závitová měřidla, roztečný průměr, výběh závitu, délka nebo přímost nevyhovují.
- Médium zůstává ve vnitřním závitu, vybrání, příčném otvoru nebo zajišťovacím prvku.
- Postup povlakování, mazání nebo vypalování se liší od kvalifikované sekvence.
- Nárok na únavu materiálu je přenesen na jiný průměr, proces závitování, třídu vlastností nebo předpětí bez dokladů.
Zastavte zpracování a zadržte dotčenou šarži z posledního ověřeného přijatelného stavu. Uschovejte záznamy o stroji, médiu, upínacím přípravku, programu, kontrole a dokončování a zajistěte požadované uspořádání. Opakované kuličkování není automatickou opravou, protože kumulativní expozice a poškození závitu se může zvýšit.
Co by měla definovat poptávka nebo objednávka?
| Vstup RFQ | Proč je to důležité | Zamezení riziku |
|---|---|---|
| Norma pro spojovací prvek, číslo dílu a revize | Definuje identitu, geometrii, třídu vlastností a řídící autoritu | Generický proces šroubování přepisuje požadavky na produkt |
| Materiál, tvrdost a tepelné zpracování | Řídí plastickou odezvu a náchylnost k vodíku | Procesní postup se kopíruje mezi odlišnými úrovněmi pevnosti |
| Válcovaný, řezaný nebo broušený závit a výrobní zakázka | Definuje geometrii kořene a vstupní stav zbytkového napětí | Výroba závitu a sekvence kuličkování se považují za ekvivalentní. |
| Mapa ošetření, vyloučení a maskování | Rozlišuje kořenové oblasti závitů, výběhy závitů, přechodový poloměr pod hlavou, dřík a uložení | Jsou vynechány kritické kořenové oblasti nebo jsou funkční plochy poškozený |
| Požadavky na povrchovou úpravu, mazání, vypalování a montáž | Propojuje ochranu proti korozi, tření a kontrolu vodíku | Kuličkování je považováno za náhradu za specifikovaný postup konečné úpravy |
| Kontrola, deklarace únavy materiálu a sledovatelnost | Definuje doklady o uvolnění a propojení šarže | Pouze nastavení se používají k zajištění životnosti spojovacího prvku |
Tabulka 3. Technicky kompletní požadavek odděluje identitu spojovacího prvku, stav výroby, mapu ošetření a konečné přijetí.
Uveďte také velikost šarže, balení, čistotu, požadované certifikáty, schválení zdroje a oprávnění k odchylkám. Pokud není jasné ošetření závitu nebo interakce mezi povlakem a vypalováním, mělo by se počkat na kontrolované objasnění, spíše než na předpokládanou dílenskou praxi.
Často kladené otázky
Lze závity šroubů kuličkovat?
Pouze pokud to dovoluje výkres nebo schválená specifikace a skutečný kořen, bok a výběh závitu lze ošetřit a přijmout kvalifikovanou metodou.
Měl by být každý vysokopevnostní spojovací prvek zkušebním kuličkováním?
Ne. Samotná pevnost materiálu kuličkováním neumožňuje. Postup určuje geometrie, výroba závitu, povlak, předpětí, provozní zatížení a požadavky zákazníka.
Jsou válcované a řezané závity ekvivalentní pro kuličkováním?
Ne. Mohou se lišit geometrií paty, celistvostí povrchu a stavem zbytkového napětí. Kvalifikace musí reprezentovat skutečnou metodu a postup výroby.
Prokazuje Almenova intenzita pokrytí v kořeni závitu?
Ne. Intenzita ověřuje proud v testovaném přípravku. Přístup k kořeni a jeho pokrytí vyžadují metodu schválenou pro danou součást.
Může kuličkování opravit prasklý nebo poškozený závit?
Ne. Trhliny, přeložky materiálu, poškození po broušení a nepřípustný tvar závitu musí být před kuličkováním zjištěny a posouzeny oprávněnou funkcí.
Může kuličkování nahradit vypalování pro odstranění vodíkového křehnutí?
Ne. Kuličkování neodstraňuje vodík. Uvedené požadavky na čištění, pokovování, vypalování a ověřování zůstávají povinné.
Lze použít proces vnějšího závitu pro vnitřní závity?
Ne bez samostatné kvalifikace. Vnitřní závity mají odlišné problémy s přístupem, stínováním, zadržováním média a kontrolou.
Jaké informace jsou potřeba k nacenění kuličkování spojovacích prvků?
Poskytněte řízený výkres, specifikaci spojovacích prvků a materiálu, metodu závitování, tepelné zpracování, mapu zpracování, postup povlakování a vypalování, rozměry, množství a záznamy.
Klíčové poznatky
- Považujte kořenové oblasti, výběh, zaoblení pod hlavou, stopky a dosedací plochy za různé funkce.
- Kvalifikujte přístup a pokrytí na základě skutečné geometrie závitu a upevnění.
- Udržujte válcované, řezané a broušené závity a jejich pořadí operací oddělené.
- Chraňte funkce tvaru, uložení, tření a montáže s řízenými hranicemi.
- Nepoužívejte kuličkování k opravě vad ani k nahrazení zpracování s kontrolou vodíku.
- Oddělte záznamy o intenzitě, pokrytí, rozměrové akceptaci, povlakování a doklady o únavě.
Související průvodci SP Center
- Kuličkování a vodíková křehkost
- Kuličkování před tepelným zpracováním nebo po něm
- Kuličkování ocelových komponentů
- Kuličkování a únavová životnost
Technické reference
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
3. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
5. ISO 898-1:2013, Mechanické vlastnosti šroubů, vrutů a svorníků z uhlíkové a legované oceli
6. ASTM F606/F606M, Mechanické zkušební metody pro závitové spojovací prvky a související výrobky
Poznámka k normě: Potvrďte aktuální úplnou revizi odkazovanou normou produktu, výkresem, specifikací povlaku a přenesenými požadavky zákazníka. Tyto zdroje neschvalují univerzální recept na kuličkování závitů.
