Päťdesiat kontrolovaných termínov na oddelenie vstupov procesu, Almenovo overenie, pokrytie, stav pracovného média, výstupy komponentov a záznamy o kvalite
Užitočný slovník guľôčkovania bráni tomu, aby pojmy niesli tvrdenia, ktoré nemôžu doložiť. Intenzita nie je pokrytie, výška oblúka nie je zvyškové napätie v súčiastke, expozícia nie je intenzita a prevádzková zmes nie je to isté ako nové médium. Nižšie uvedené definície poskytujú technický kontext; rozhodujúce pre akceptáciu zostávajú riadený výkres, zmluva a úplné znenie predpísanej špecifikácie.

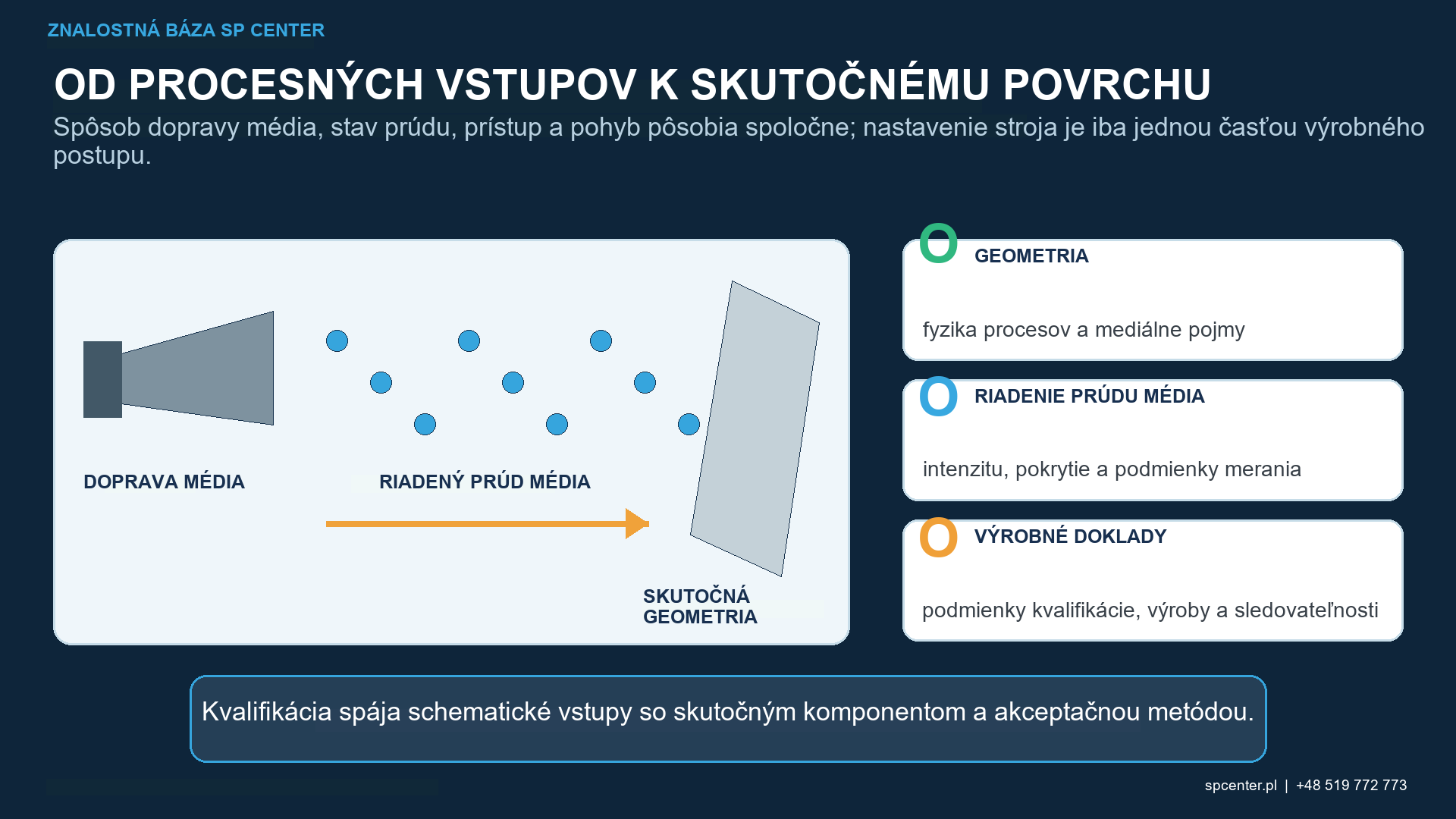

Proces a dodacie podmienky
| Č. | Termín | Pracovná definícia |
|---|---|---|
| 1 | Guľôčkovanie | Riadené nárazové ošetrenie určené na úpravu stavu blízko povrchu, bežne zavedením tlakového zvyškového napätia; nie je definované samotným čistením. |
| 2 | Tryskanie / tryskanie | Abrazívne alebo nárazové tryskanie predpísané predovšetkým na čistenie, odstraňovanie okovín alebo prípravu povrchu nie je automaticky riadeným guľôčkovaním. |
| 3 | Prúd média na guľôčkovanie | Pohybujúca sa zmes média dodávaného smerom k cieľu za definovaných podmienok zariadenia a procesu. |
| 4 | Guľôčkovanie prúdom vzduchu | Guľôčkovanie, pri ktorom stlačený vzduch urýchľuje médium cez trysku. |
| 5 | Guľôčkovanie metacím kolesom | Guľôčkovanie, pri ktorom rotujúce koleso urýchľuje a usmerňuje médium; nie je automaticky zameniteľné s pneumatickým guľôčkovaním. |
| 6 | Médium na guľôčkovanie | Kvalifikované častice používané na vytváranie kontrolovaných nárazov, ako napríklad špecifikované kovové, sklenené alebo keramické médiá. |
| 7 | Broky | Častica alebo populácia častíc používaná ako médium na guľôčkovanie; jej materiál, veľkosť, tvrdosť, tvar a stav sú dôležité. |
| 8 | Uhol nárazu | Uhol, pod ktorým sa trajektória média stretáva s povrchom lokálnej súčiastky podľa stanovenej konvencie. |
| 9 | Odstupová vzdialenosť | Kontrolovaná vzdialenosť medzi tryskou alebo iným definovaným pôvodom prúdu a cieľovým alebo overovacím povrchom. |
| 10 | Čas expozície | Trvanie, počas ktorého miesto prijíma prúd média na guľôčkovanie za definovaných podmienok pohybu a procesu. |
Tabuľka 1. Termíny 1-10 opisujú účel procesu, prúd a geometriu dodávania.
Pojmy Almenovej intenzity a nasýtenia
| Č. | Termín | Pracovná definícia |
|---|---|---|
| 11 | Almenov pásik | Štandardizovaný oceľový testovací pásik používaný so špecifikovaným držiakom a meradlom na určenie a overenie intenzity guľôčkovania. |
| 12 | Pásik A | Označenie Almenovho pásika používané pre príslušný stredný rozsah odozvy; výber sa riadi riadiacou požiadavkou a očakávanou intenzitou. |
| 13 | Pásik N | Tenšie označenie Almenovho pásika používané pre nižšie rozsahy odozvy ako pásik A; hodnoty nie sú medzi označeniami priamo zameniteľné. |
| 14 | Pás C | Označenie hrubšieho Almenovho pásu používané pre vyššie rozsahy odozvy ako pás A; používajte iba tam, kde je to špecifikované alebo technicky odôvodnené. |
| 15 | Držiak Almenovho pásu | Štandardizovaný upínací prípravok, ktorý obmedzuje pás počas expozície v požadovanej orientácii. |
| 16 | Almenov merač | Prístroj používaný na meranie výšky oblúka exponovaného Almenovho pásu podľa príslušného postupu. |
| 17 | Výška oblúka | Nameraná odozva zakrivenia exponovaného pásu; nie je to zvyškové napätie komponentu. |
| 18 | Krivka nasýtenia | Prispôsobený matematický vzťah medzi výškou oblúka Almenovho pásika a expozíciou používaný na určenie nasýtenia a intenzity. |
| 19 | Saturácia | Bod určený z platnej krivky riadiacim postupom, bežne s použitím kritéria zdvojnásobenia času; nie je to pokrytie komponentu. |
| 20 | Almenova intenzita | Hodnota výšky oblúka v bode nasýtenia, uvedená s označením pásu a príslušnými jednotkami alebo konvenciou. |
Tabuľka 2. Pojmy 11-20 opisujú štandardizované overenie prúdenia a nesmú sa priamo prepočítavať na napätie komponentu.
Pojmy pokrytia, pohybu a ochrany
| Č. | Termín | Pracovná definícia |
|---|---|---|
| 21 | Pokrytie | Rozsah, v akom špecifikovaný povrch vykazuje doklady o náraze pri hodnotení schválenou metódou. |
| 22 | Pokrytie 100 % | Úplné pokrytie požadovaného povrchu bez viditeľných neguľôčkovaných oblastí podľa schválenej metódy hodnotenia. |
| 23 | Pokrytie 200 % | Ak je definované riadiacou požiadavkou, celková expozícia sa rovná dvojnásobku času potrebného na dosiahnutie pokrytia 100 %; nevzťahuje sa na dve fyzické vrstvy. |
| 24 | Čas zotrvania | Čas, počas ktorého prúd zostáva nad miestom bez normálneho posuvného alebo skenovacieho pohybu. |
| 25 | Rýchlosť posuvu | Riadená lineárna rýchlosť trysky, stopy kolesa alebo komponentu vzhľadom na ošetrovaný povrch. |
| 26 | Rýchlosť otáčania | Riadená uhlová rýchlosť dielu alebo dodávacieho zariadenia počas expozície. |
| 27 | Prekrytie stopy | Plánované prekrytie medzi susednými priechodmi prúdu potrebné na zabránenie medzerám alebo nadmernému lokálnemu zotrvaniu. |
| 28 | Maskovanie | Kvalifikovaná fyzická ochrana použitá na zabránenie alebo obmedzenie nárazu na vylúčený povrch. |
| 29 | Oblasť vylúčená z guľôčkovania | Povrch výslovne vylúčený z guľôčkovania riadeným výkresom, špecifikáciou alebo schváleným procesným plánom. |
| 30 | Prechodová zóna | Riadená hranica medzi upravovanými a vylúčenými oblasťami vrátane prípadného povoleného pozvoľného prechodu alebo polohovej tolerancie. |
Tabuľka 3. Pojmy 21-30 opisujú doklady o náraze, pohyb expozície a hranice úpravy.
Pojmy týkajúce sa médií a zariadení
| Č. | Termín | Pracovná definícia |
|---|---|---|
| 31 | Veľkosť média | Označenie špecifikovanej veľkosti častíc a jej overené rozloženie; samotné menovité označenie nepopisuje každú časticu. |
| 32 | Tvar média | Zaoblenosť a stav defektov častíc vrátane neprijateľných predĺžených, ostrých alebo zlomených tvarov, kde ich požiadavka definuje. |
| 33 | Tvrdosť média | Rozsah tvrdosti média na guľôčkovanie meraný a riadený podľa príslušnej špecifikácie alebo metódy. |
| 34 | Prevádzkový mix | Množstvo médií vo vnútri stroja, ktoré je výsledkom kontrolovaného pridávania, používania, opotrebovania, klasifikácie a odstraňovania. |
| 35 | Nové médiá | Nepoužité médiá spĺňajúce príslušné požiadavky na obstarávanie pred vstupom do prevádzkového systému. |
| 36 | Zlomená častica | Fragment média alebo zlomená častica, ktorá môže zmeniť správanie pri náraze a riziko poškodenia povrchu. |
| 37 | Kontaminácia média | Nežiaduci cudzí materiál, nesprávne médium alebo nekompatibilný prenesený materiál v systéme guľôčkovania. |
| 38 | Klasifikátor / separátor | Zariadenie, ktoré odstraňuje alebo separuje častice podľa veľkosti, tvaru, hustoty alebo inej kontrolovanej charakteristiky. |
| 39 | Hmotnostný prietok média | Hmotnosť média dodávaného za jednotku času; líši sa od prietoku stlačeného vzduchu a tlaku vzduchu. |
| 40 | Rýchlosť trysky alebo kolesa | Nastavenie riadeného dodávania, ktoré ovplyvňuje rýchlosť častíc a správanie prúdu, ale samo o sebe nedefinuje intenzitu. |
Tabuľka 4. Pojmy 31-40 opisujú populáciu média a systém dodávania, ktoré musia zostať riadené.
Pojmy odozvy a kvality komponentu
| Č. | Termín | Pracovná definícia |
|---|---|---|
| 41 | Zvyškové napätie v tlaku | Zložka zvyškového napätia v tlaku v definovanom mieste a smere po odstránení vonkajšieho zaťaženia. |
| 42 | Hĺbka zvyškového napätia profil | Hodnoty zvyškového napätia vyhodnotené v závislosti od hĺbky pre uvedené miesto, smer, metódu a postup odstraňovania materiálu. |
| 43 | Drsnosť povrchu | Nameraná charakteristika textúry povrchu hlásená s vybraným parametrom, filtrom, medznou hodnotou alebo dĺžkou a smerom vyhodnotenia. |
| 44 | Integrita povrchu | Kombinovaný stav povrchu a oblasti blízko povrchu vrátane defektov, textúry, mikroštruktúry, tvrdosti a zvyškového napätia podľa potreby. |
| 45 | Tvárnenie za studena | Plastická deformácia a súvisiaca mikroštrukturálna zmena vytvorená bez objemového tepelného spracovania; meraný indikátor musí byť pomenovaný. |
| 46 | Deformácia | Zmena rozmerov alebo tvaru spôsobená alebo odhalená spracovaním; môže byť lokálna alebo globálna. |
| 47 | Kvalifikácia | Zdokumentované preukázanie, že definovaná konfigurácia môže spĺňať špecifikované požiadavky na proces a komponent. |
| 48 | Rekvalifikácia | Obnovená kvalifikácia po zmene, zániku alebo stave definovanom riadiacou požiadavkou alebo schváleným kontrolným plánom. |
| 49 | Sledovateľnosť | Schopnosť prepojiť identitu dielu a dávky s požiadavkami, zariadením, médiami, upínacím prípravkom, programom, kontrolami a záznamami o uvoľnení. |
| 50 | Nezhoda | Nesplnenie špecifikovanej požiadavky; jej vybavenie musí byť v súlade s autorizovaným systémom kvality. |
Tabuľka 5. Pojmy 41-50 opisujú stav komponentu, kvalifikáciu a záznamy, a nie nastavenia stroja.

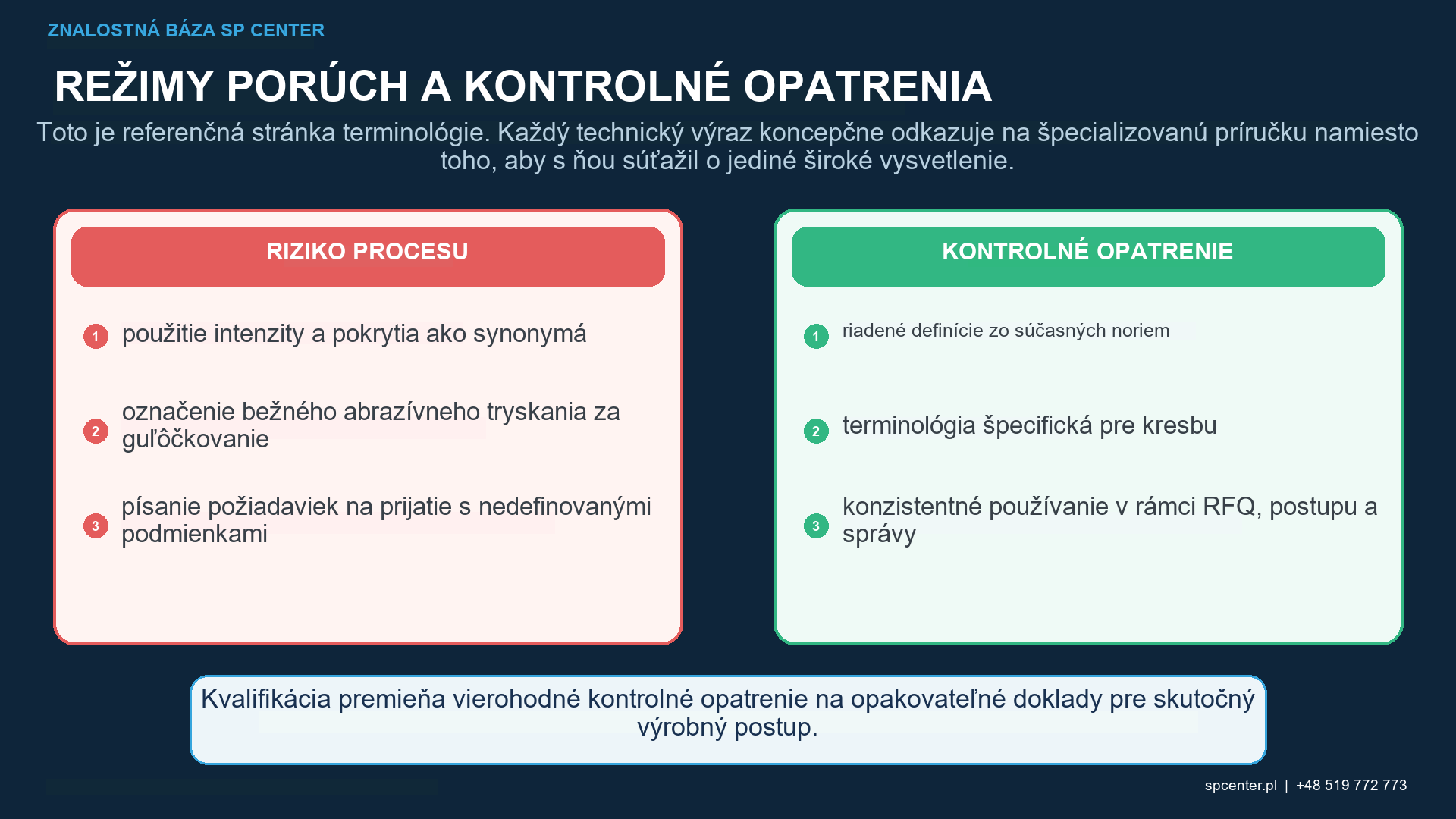

Ktoré pojmy sa nikdy nesmú používať ako synonymá?
| Pojmy, ktoré sa často zamieňajú | Správne rozlíšenie |
|---|---|
| Intenzita vs. pokrytie | Intenzita charakterizuje overený prúd; pokrytie hodnotí doklady o náraze na špecifikovanom povrchu komponentu. |
| Výška oblúka vs. zvyškové napätie | Výška oblúka je odozva Almenovho pásu; zvyškové napätie komponentu je množstvo materiálu špecifické pre dané miesto a smer. |
| Expozícia vs. intenzita | Expozícia je čas alebo história prechodu; intenzita pochádza z platného postupu saturačnej krivky. |
| Prevádzkový mix vs. nové médiá | Prevádzkový mix je distribúcia v stroji po použití a klasifikácii; nové médiá sú vstupom obstarávania. |
| Guľôčkovanie vs. tryskanie | Guľôčkovanie je riadený proces zlepšovania vlastností povrchu; tryskanie možno predpísať iba na čistenie alebo prípravu povrchu. |
| Kvalifikácia vs. uvoľnenie do výroby | Kvalifikácia dokazuje, že konfigurácia môže fungovať; uvoľnenie overuje skutočnú dávku oproti schváleným požiadavkám. |
Tabuľka 6. Tieto rozdiely zabraňujú bežným chybám pri špecifikácii, nákupe a audite.

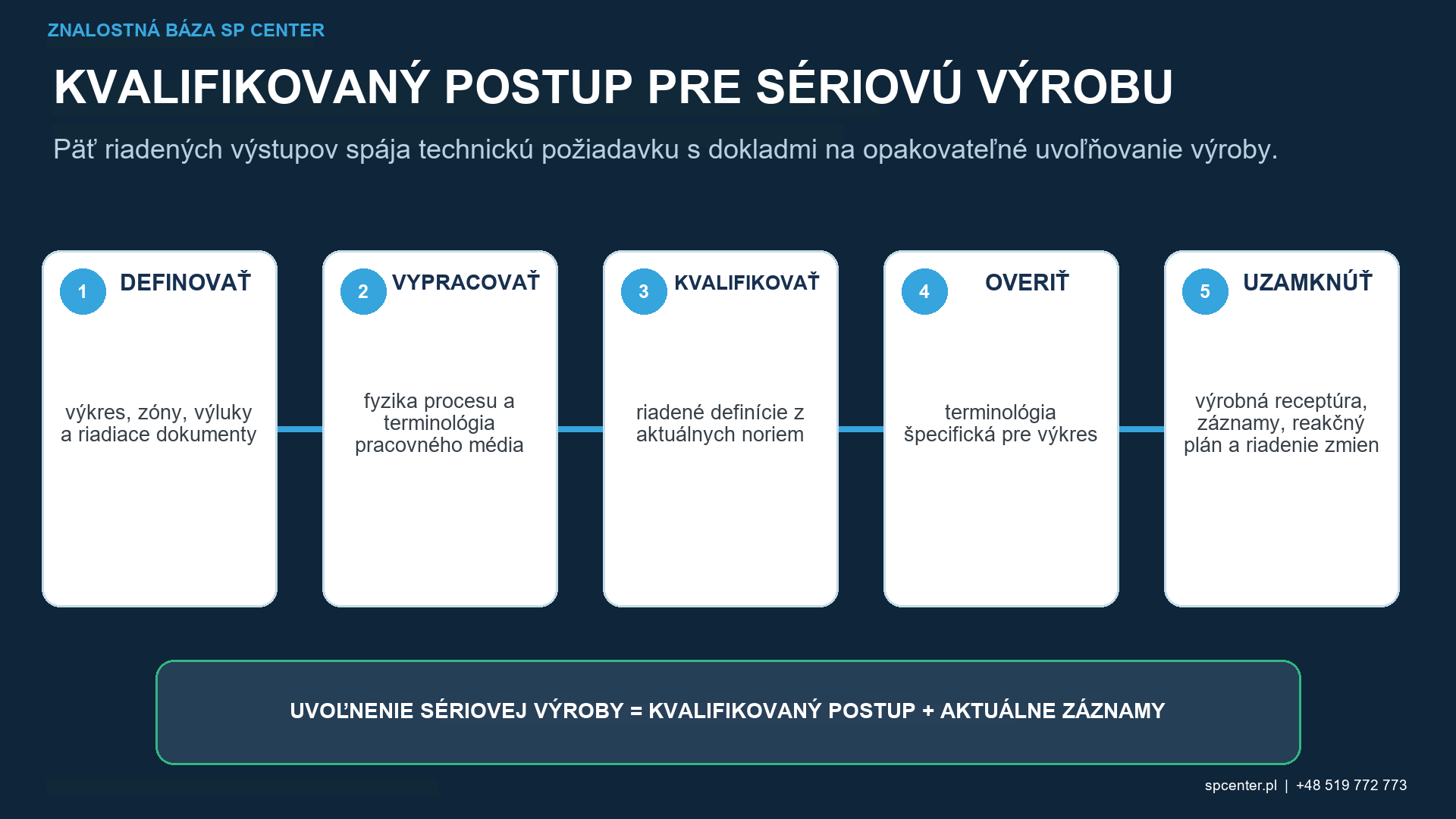

Ako by mali inžinieri používať glosár vo výkrese alebo RFQ?
Pred uvedením nastavení stroja definujte požadovaný výsledok a autoritu, ktorá požiadavku stanovila. Úplná požiadavka identifikuje súčiastku a revíziu, materiál a tepelné spracovanie, zóny úpravy a vylúčenia, odkazovanú normu a revíziu, označenie Almenovho pásika a Almenovu intenzitu, definíciu pokrytia, médium, povrchové a rozmerové limity, záznamy a právomoc schváliť odchýlku.
Vyhnite sa osamoteným výrazom ako „úplne guľôčkované“, „vysoká intenzita“, „štandardné broky“ alebo „ľahké tryskanie“. Nedefinujú merateľný proces ani podmienku akceptácie. Ak zákazník používa iný ustálený termín, zachovajte zmluvné znenie a pridajte riadené objasnenie namiesto tichej zmeny významu.
Často kladené otázky
Sú guľôčkovanie a tryskanie synonymá?
Nie. Tryskanie zvyčajne označuje čistenie alebo prípravu povrchu, zatiaľ čo riadené guľôčkovanie vyžaduje definované overenie procesu a akceptáciu súčiastky.
Sú intenzita a pokrytie to isté?
Nie. Intenzita sa určuje z odozvy a saturácie Almenovho pásu; pokrytie je dokladom nárazu na špecifikovanom povrchu.
Je výška oblúka zvyškovým napätím v súčiastke?
Nie. Výška oblúka je štandardizovaná odozva pásu. Zvyškové napätie súčiastky vyžaduje definované meranie v určenom mieste a smere.
Znamená pokrytie 200 % dve vrstvy náteru?
Nie. Keď požiadavka používa túto definíciu, znamená to dvojnásobok času expozície potrebného pre pokrytie 100 %.
Je prevádzková zmes to isté ako nové médium?
Nie. Prevádzková zmes je cirkulujúca populácia v stroji formovaná pridaním, opotrebením, klasifikáciou a odstránením.
Môže sa tlak v stroji použiť ako synonymum pre intenzitu?
Nie. Tlak je jeden pneumatický vstup. Intenzita sa overuje pomocou príslušného Almenovho saturačného postupu.
Aký je preferovaný nemecký termín pre guľôčkovanie?
Verfestigungsstrahlen je presný priemyselný termín v tejto sérii. Kugelstrahlen sa nepoužíva ako univerzálny preklad, pretože proces môže používať nekovové médiá a slovo môže byť nejednoznačné.
Ktorý dokument riadi termín, keď sa definície líšia?
Výkres, zmluva, použitá špecifikácia a prenesené požiadavky zákazníka. Zaznamenajte a vyriešte konflikty pred spracovaním.
Kľúčové poznatky
- Termín guľôčkovanie používajte iba pre riadený proces zlepšovania vlastností povrchu, nie ako všeobecné označenie tryskania.
- Uchovávajte Almenovu intenzitu, pokrytie, expozíciu a zvyškové napätie komponentu oddelene.
- Uveďte označenie pásu s intenzitou a metódu hodnotenia s pokrytím.
- Popíšte prevádzkový mix nezávisle od obstarávania nových médií.
- Definujte odozvu komponentu podľa umiestnenia, smeru, metódy a akceptačnej autority.
- Nechajte konflikty v terminológii riešiť kontrolovanými zmluvnými dokumentmi.
Súvisiace príručky SP Center
Technické referencie
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
3. SAE AMS2431E: Médium na guľôčkovanie – všeobecné požiadavky, revízia z apríla 2023
4. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
6. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
7. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
Poznámka k norme: Pracovné definície podporujú komunikáciu, ale nereprodukujú každú normatívnu klauzulu. Použite kompletnú kontrolovanú revíziu vyvolanú úlohou.
