Femtio kontrollerade termer för att separera processingångar, Almen-verifiering, täckningsgrad, medietillstånd, komponentutgångar och kvalitetsdokumentation
En användbar ordlista för kulpening förhindrar att termer bär påståenden som de inte kan stödja. Intensitet är inte täckningsgrad, båghöjd är inte komponentens restspänning, exponering är inte intensitet och driftsblandning är inte nya kulpeningsmedier. Definitionerna nedan ger en teknisk kontext; den kontrollerade ritningen, kontraktet och den fullständiga åberopade specifikationen förblir auktoriteten för godkännande.

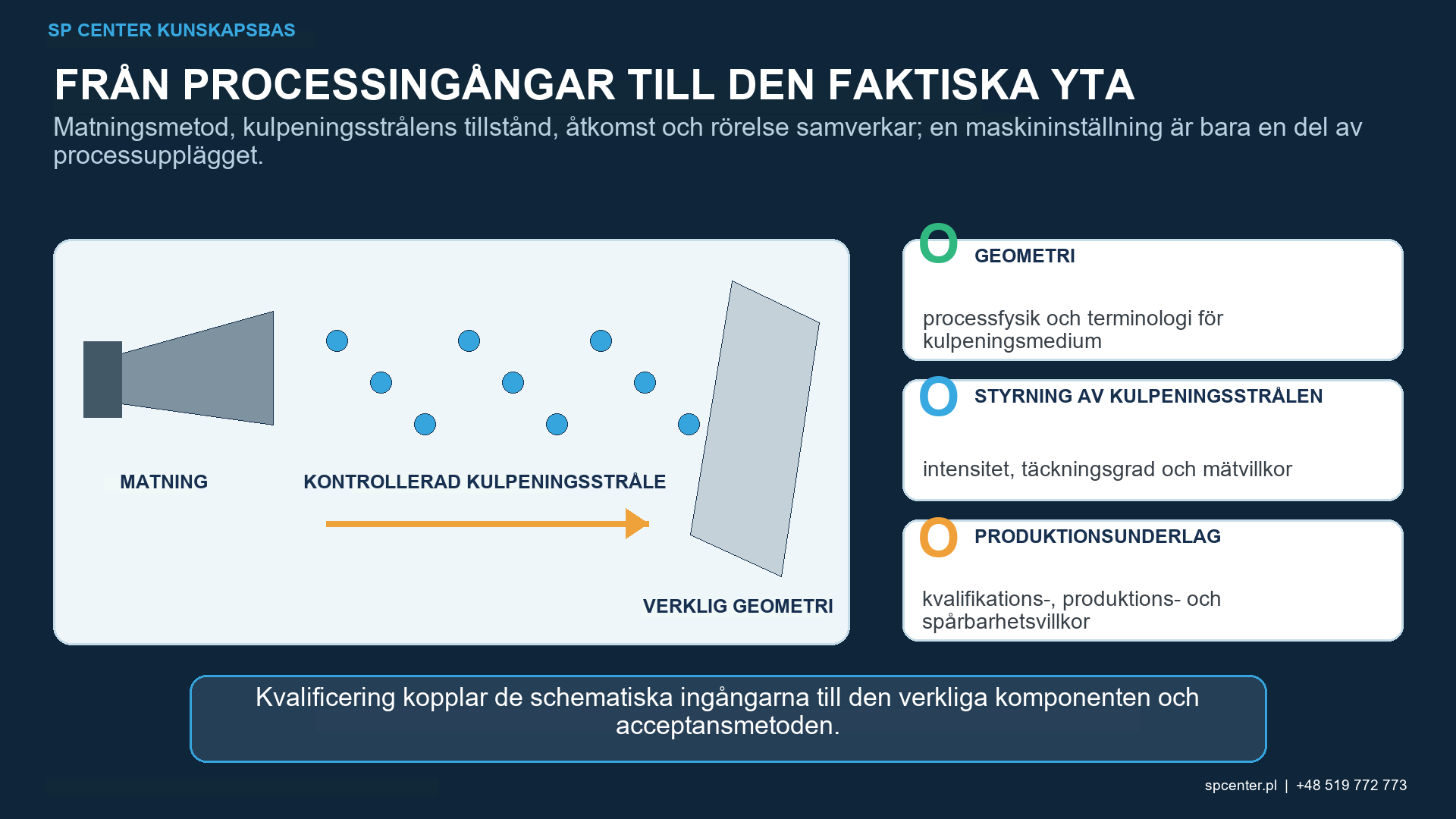

Process- och leveransvillkor
| Nr. | Term | Arbetsdefinition |
|---|---|---|
| 1 | Kulpening | Kontrollerad slagbehandling avsedd att modifiera ytnära tillstånd, vanligtvis genom att införa tryckspänning; den definieras inte enbart av rengöring. |
| 2 | Blästring / blästringsrengöring | Blästring med abrasiv eller slagande verkan, främst föreskriven för rengöring, avlägsnande av glödskal eller ytberedning, är inte automatiskt styrd kulpening. |
| 3 | Kulpeningsstråle | Den rörliga populationen av kulpeningsmedium som levereras mot målet under de definierade utrustnings- och processförhållandena. |
| 4 | Tryckluftsdriven kulpening | Kulpening där tryckluft accelererar kulpeningsmedium genom ett munstycke. |
| 5 | Kulpening med metarhjul | Kulpening där ett roterande hjul accelererar och riktar kulpeningsmediet; metoden är inte automatiskt utbytbar mot tryckluftsdriven kulpening. |
| 6 | Kulpeningsmedier | Kvalificerade partiklar som används för att skapa kontrollerade stötar, såsom specificerade metalliska, glas- eller keramiska medier. |
| 7 | Kulor | En partikel eller population av partiklar som används som kulpeningsmedium; dess material, storlek, hårdhet, form och tillstånd spelar roll. |
| 8 | Stötvinkel | Vinkel vid vilken medias bana möter den lokala komponentytan enligt den angivna konventionen. |
| 9 | Stand-off-avstånd | Kontrollerat avstånd mellan munstycket eller annan definierad strömkälla och mål- eller verifieringsytan. |
| 10 | Exponeringstid | Varaktighet under vilken en plats tar emot kulpeningsstrålen under de definierade rörelse- och processförhållandena. |
Tabell 1. Termerna 1-10 beskriver processens syfte, ström och leveransgeometri.
Begrepp för Almen-intensitet och mättnad
| Nr. | Term | Arbetsdefinition |
|---|---|---|
| 11 | Almenprovplåt | Standardiserad ståltestremsa som används med den specificerade hållaren och mätaren för att bestämma och verifiera kulpeningsintensiteten. |
| 12 | A-remsa | Beteckning för Almenprovplåt som används för ett tillämpligt mellanliggande responsområde; valet följer det styrande kravet och den förväntade intensiteten. |
| 13 | N-remsa | Tunnare beteckning för Almenprovplåt som används för lägre responsområden än en A-Almenprovplåt; värden är inte direkt utbytbara mellan beteckningar. |
| 14 | C-remsa | Tjockare beteckning för Almenprovplåt som används för högre responsintervall än en A-Almenprovplåt; använd endast där det är specificerat eller tekniskt motiverat. |
| 15 | Hållare för Almenprovplåt | Standardiserad fixtur som begränsar remsan under exponering i önskad orientering. |
| 16 | Almen-mätare | Instrument som används för att mäta båghöjden på en exponerad Almenprovplåt enligt tillämplig procedur. |
| 17 | Båghöjd | Uppmätt krökningsrespons hos den exponerade remsan; det är inte komponentens restspänning. |
| 18 | Mättnadskurva | Anpassat samband mellan remsbåghöjd och exponering som används för att bestämma mättnad och intensitet. |
| 19 | Mättnad | Punkt bestämd från den giltiga kurvan med hjälp av den styrande proceduren, vanligtvis med hjälp av fördubblingstidskriteriet; det är inte komponenttäckning. |
| 20 | Almenintensitet | Båghöjdsvärde vid mättnadspunkten, rapporterat med beteckningen på Almenprovplåten och tillämpliga enheter eller konventioner. |
Tabell 2. Termerna 11-20 beskriver standardiserad verifiering av kulpeningsstrålen och får inte omvandlas direkt till komponentspänning.
Täcknings-, rörelse- och skyddstermer
| Nr. | Term | Arbetsdefinition |
|---|---|---|
| 21 | Täckningsgrad | I vilken utsträckning den specificerade ytan visar slagmärken när den utvärderas med den godkända metoden. |
| 22 | 100 % täckningsgrad | Fullständig täckningsgrad av den erforderliga ytan utan synliga oblästrade områden enligt den godkända utvärderingsmetoden. |
| 23 | 200 %-täckningsgrad | När det definieras av det styrande kravet, total exponering lika med dubbelt så lång tid som krävs för att uppnå 100 %-täckningsgrad; inte ett påstående om två fysiska lager. |
| 24 | Uppehållstid | Tid som strömmen stannar över en plats utan den normala translations- eller skanningsrörelsen. |
| 25 | Överfartshastighet | Kontrollerad linjär hastighet för munstycke, hjulavtryck eller komponent i förhållande till den behandlade ytan. |
| 26 | Rotationshastighet | Kontrollerad vinkelhastighet för delen eller leveransanordningen under exponering. |
| 27 | Överlappning av avtryck | Planerad överlappning mellan intilliggande strömpassager som behövs för att undvika mellanrum eller överdriven lokal uppehållstid. |
| 28 | Maskering | Kvalificerat fysiskt skydd som används för att förhindra eller begränsa påverkan på en utesluten yta. |
| 29 | Område utan kulpening | Yta som uttryckligen är undantagen från kulpening enligt den kontrollerade ritningen, specifikationen eller den godkända processplanen. |
| 30 | Övergångszon | Kontrollerad gräns mellan behandlade och uteslutna områden, inklusive eventuell tillåten gradvis övergång eller lägestolerans. |
Tabell 3. Termerna 21-30 beskriver underlag på stötar, exponeringsrörelse och behandlingsgränser.
Medie- och utrustningstermer
| Nr. | Term | Arbetsdefinition |
|---|---|---|
| 31 | Mediestorlek | Specificerad partikelstorleksbeteckning och dess verifierade fördelning; nominell etikett ensam beskriver inte varje partikel. |
| 32 | Medieform | Rundhet och defekttillstånd hos partiklar, inklusive oacceptabla avlånga, vassa eller trasiga former där kravet definierar dem. |
| 33 | Mediehårdhet | Hårdhetsområde för kulpeningsmediet mätt och kontrollerat enligt tillämplig specifikation eller metod. |
| 34 | Driftsblandning | Mediepopulation i maskin till följd av kontrollerade tillsatser, användning, slitage, klassificering och borttagning. |
| 35 | Nya medier | Oanvänt medium som uppfyller gällande anskaffningskrav innan det går in i operativsystemet. |
| 36 | Trasig partikel | Mediefragment eller sprickpartikel som kan ändra stötbeteende och risk för ytskador. |
| 37 | Medieförorening | Oönskat främmande material, felaktiga kulpeningsmedier eller inkompatibelt överfört material i kulpeningssystemet. |
| 38 | Klassificerare / separator | Utrustning som avlägsnar eller separerar partiklar enligt storlek, form, densitet eller annan kontrollerad egenskap. |
| 39 | Massflöde av kulpeningsmedium | Massa av levererat medium per tidsenhet; den skiljer sig från tryckluftsflöde och lufttryck. |
| 40 | Munstycks- eller hjulhastighet | Kontrollerad leveransinställning som påverkar partikelhastighet och strömbeteende men inte ensam definierar intensiteten. |
Tabell 4. Termerna 31-40 beskriver mediepopulationen och det leveranssystem som måste förbli kontrollerat.
Komponentrespons- och kvalitetstermer
| Nr. | Term | Arbetsdefinition |
|---|---|---|
| 41 | Tryckrestspänning | Restspänningskomponent vid kompression vid en definierad plats och riktning efter att externa belastningar har avlägsnats. |
| 42 | Restspänningsdjup profil | Restspänningsvärden utvärderade mot djup för angiven plats, riktning, metod och materialborttagningsprocedur. |
| 43 | Ytjämnhet | Uppmätt ytstrukturegenskap rapporterad med vald parameter, filter, avgränsning eller utvärderingslängd och riktning. |
| 44 | Ytintegritet | Kombinerat tillstånd för yta och nära ytan, inklusive defekter, textur, mikrostruktur, hårdhet och restspänning i förekommande fall. |
| 45 | Kallbearbetning | Plastisk deformation och tillhörande mikrostrukturell förändring skapad utan bulkvärmebehandling; den uppmätta indikatorn måste namnges. |
| 46 | Distorsion | Förändring i dimensioner eller form orsakad eller avslöjad av bearbetning; den kan vara lokal eller global. |

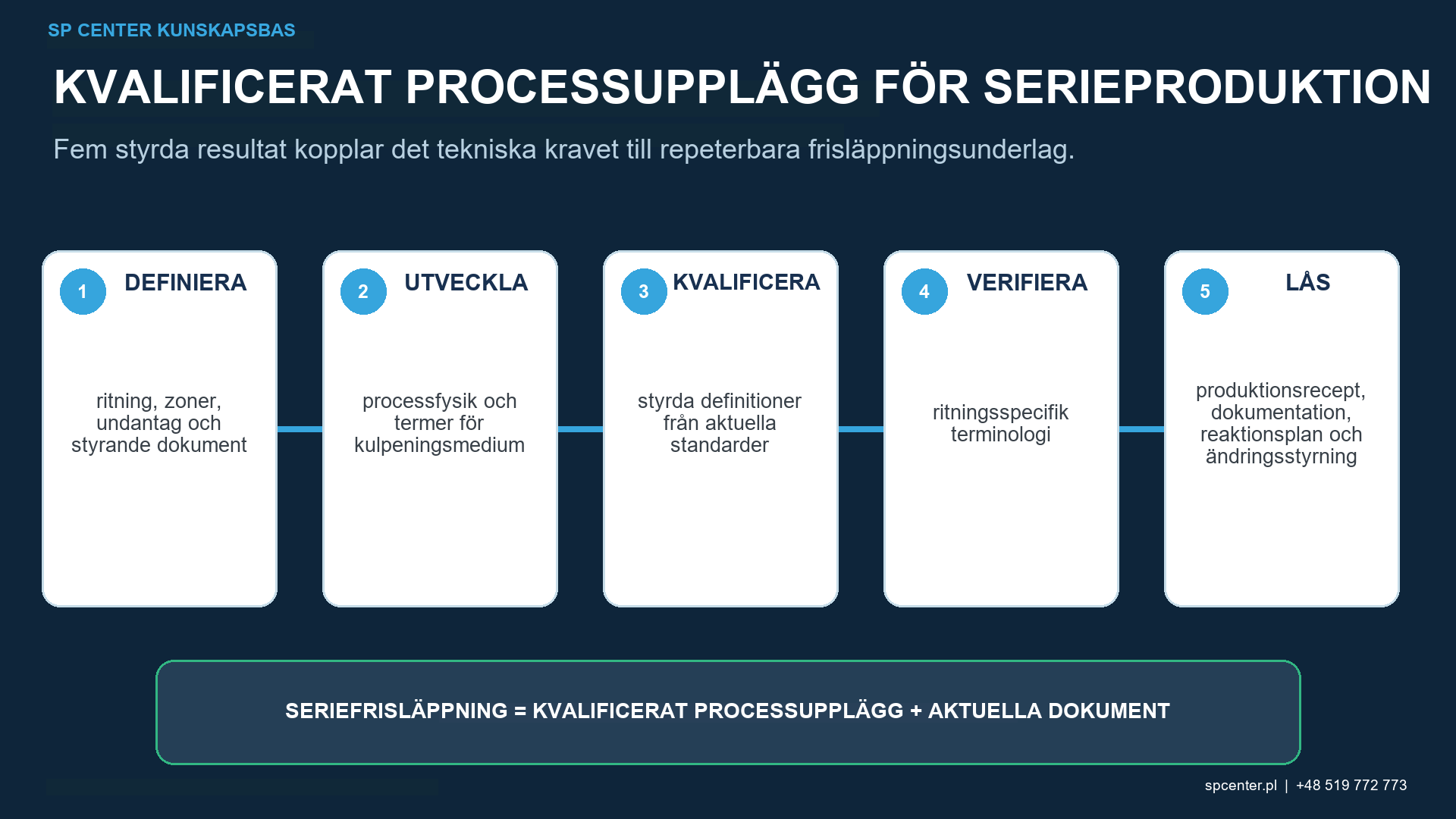

| 47 | Kvalificering | Dokumenterad demonstration av att en definierad konfiguration kan uppfylla specificerade process- och komponentkrav. |
| 48 | Omkvalificering | Förnyad kvalificering efter en ändring, ett bortfall eller ett tillstånd som definieras av det styrande kravet eller den godkända kontrollplanen. |
| 49 | Spårbarhet | Förmåga att koppla del- och satsidentitet till krav, utrustning, kulpeningsmedium, fixtur, program, inspektioner och frisläppningsdokumentation. |
| 50 | Avvikelse | Underlåtenhet att uppfylla ett specificerat krav; dess hantering måste följa det auktoriserade kvalitetssystemet. |
Tabell 5. Termerna 41-50 beskriver komponenternas skick, kvalificering och dokumentation snarare än maskininställningar.

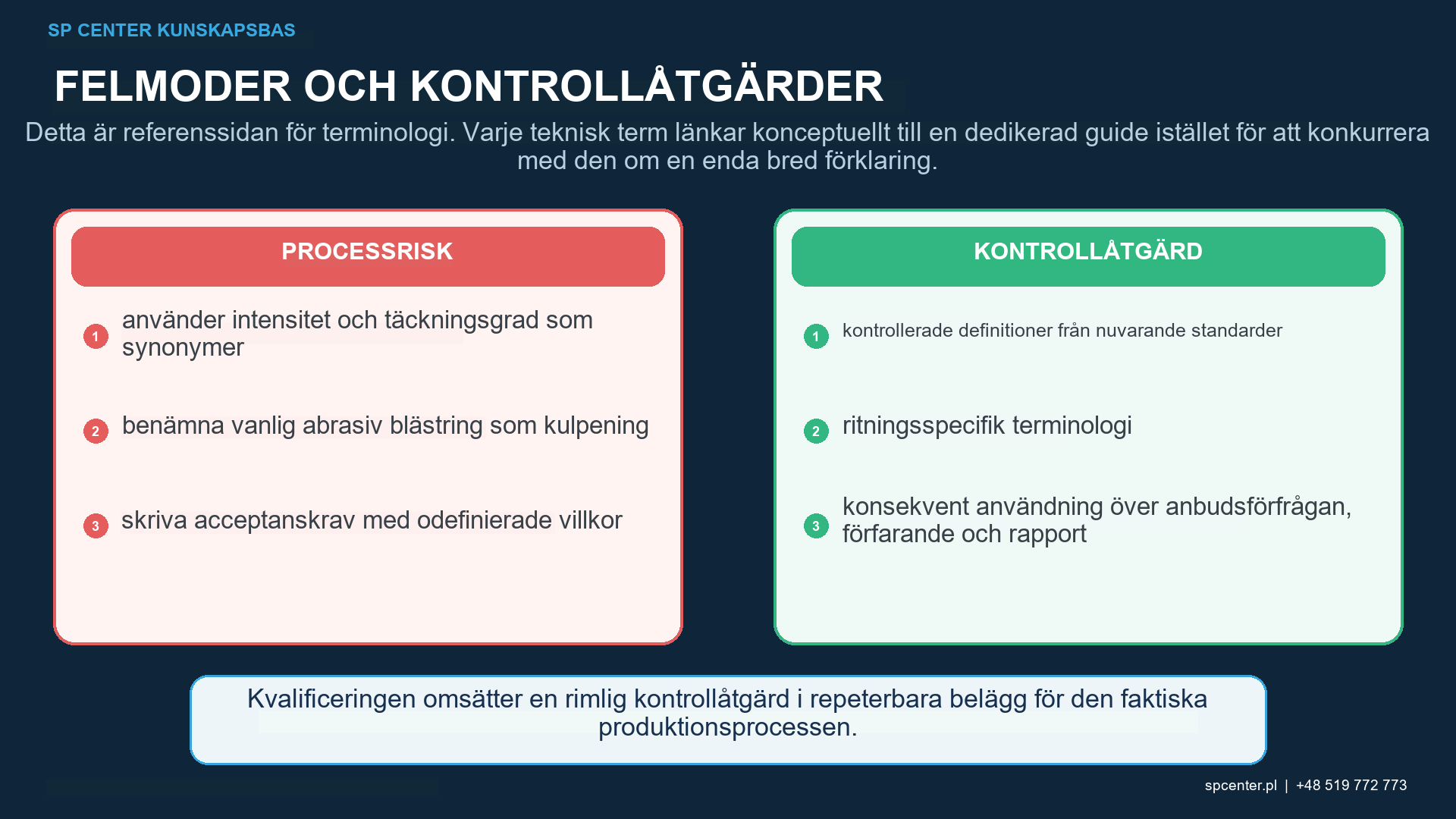

Vilka termer får aldrig användas som synonymer?
| Termer som ofta förväxlas | Korrekt distinktion |
|---|---|
| Intensitet vs täckningsgrad | Intensitet karakteriserar den verifierade strömmen; täckningsgrad utvärderar underlag för stötavtryck på den specificerade komponentytan. |
| Båghöjd vs restspänning | Båghöjd är Almenprovplåtens respons; komponentens restspänning är en plats- och riktningsspecifik materialmängd. |
| Exponering vs intensitet | Exponering är tids- eller passhistorik; intensiteten kommer från en giltig mättnadskurvaprocedur. |
| Driftblandning kontra nytt medium | Driftblandning är distributionen i maskinen efter användning och klassificering; nytt medium är insatsvaran för anskaffning. |
| Kulpening kontra blästring | Kulpening är en kontrollerad process för att förbättra ytegenskaper; blästring kan föreskrivas enbart för rengöring eller ytberedning. |
| Kvalificering kontra produktionsfrisläppning | Kvalificering bevisar att en konfiguration kan fungera; frisläppningen verifierar den faktiska satsen mot de godkända kraven. |
Tabell 6. Dessa skillnader förhindrar vanliga specifikations-, inköps- och revisionsfel.
Hur ska ingenjörer använda ordlistan i en ritning eller offertförfrågan?
Definiera det begärda resultatet och vem som har fastställt kravet innan maskininställningarna anges. Ett fullständigt krav identifierar komponent och revision, material och värmebehandling, behandlings- och undantagszoner, åberopad standard och revision, beteckning på Almenprovplåten och Almen-intensitet, definition av täckningsgrad, medium, yt- och dimensionsgränser, dokumentation och behörighet att godkänna avvikelser.
Undvik isolerade fraser som ”fullt blästrad”, ”hög intensitet”, ”standardkulpening” eller ”lättblästring”. De definierar inte en mätbar process eller acceptansvillkor. Om kunden använder en annan etablerad term, behåll den avtalsenliga formuleringen och lägg till en kontrollerad förtydligande istället för att tyst ändra betydelsen.
Vanliga frågor
Är kulpening och blästring synonymer?
Nej. Blästring avser vanligen rengöring eller ytberedning, medan styrd kulpening kräver definierad processverifiering och komponentacceptans.
Är intensitet och täckningsgrad detsamma?
Nej. Intensiteten bestäms utifrån Almenprovplåtens respons och mättnad; täckningsgraden är underlag på slagpåverkan på den specificerade ytan.
Är båghöjden den restspänningen i en komponent?
Nej. Båghöjden är det standardiserade bandets respons. Komponentens restspänning kräver en definierad mätning vid en angiven plats och riktning.
Betyder 200 %-täckningsgrad två beläggningsskikt?
Nej. När kravet använder denna definition betyder det dubbelt så lång exponeringstid som krävs för 100 %-täckningsgrad.
Är driftsblandning detsamma som nytt kulpeningsmedium?
Nej. Driftblandning är den cirkulerande populationen i maskinen som formas av tillsatser, slitage, klassificering och borttagning.
Kan maskintryck användas som en synonym för intensitet?
Nej. Tryck är en pneumatisk ingång. Intensiteten verifieras genom den tillämpliga Almen-mättnadsproceduren.
Vilken är den föredragna tyska termen för kulpening?
Verfestigungsstrahlen är den exakta industriella termen i denna serie. Kugelstrahlen används inte som en universell översättning eftersom processen kan använda icke-metalliska medier och ordet kan vara tvetydigt.
Vilket dokument styr en term när definitionerna skiljer sig åt?
Ritning, kontrakt, åberopad specifikation och kontroll av vidareförda kundkrav. Registrera och lös konflikter före bearbetning.
Viktiga slutsatser
- Använd termen kulpening endast för den kontrollerade förbättringsprocessen, inte som en allmän benämning på blästring.
- Håll Almenintensitet, täckningsgrad, exponering och komponentrestspänning separerade.
- Rapportera beteckning för Almenprovplåt med intensitet och utvärderingsmetod med täckningsgrad.
- Beskriv driftsblandning oberoende av upphandling av nya medier.
- Definiera komponentrespons efter plats, riktning, metod och acceptansauktoritet.
- Låt kontrollerade avtalsdokument lösa terminologiska konflikter.
Relaterade SP Center-guider
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE AMS2430U: Kulpening, reviderad april 2018
3. SAE AMS2431E: Kulpeningsmedier, allmänna krav, reviderad april 2023
6. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
7. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
Standardnotering: Arbetsdefinitioner stöder kommunikation men reproducerar inte varje normativ klausul. Använd den fullständiga kontrollerade revisionen som anropas av jobbet.
