Padesát kontrolovaných termínů pro oddělení vstupů procesu, Almenova ověření, pokrytí, stavu média, výstupů komponent a záznamů o kvalitě
Užitečný slovník kuličkování brání tomu, aby pojmy nesly tvrzení, která nemohou doložit. Intenzita není pokrytí, výška oblouku není zbytkové napětí v součásti, expozice není intenzita a provozní směs není totéž co nové médium. Níže uvedené definice poskytují technický kontext; rozhodující pro přejímku zůstávají řízený výkres, smlouva a úplné znění předepsané specifikace.

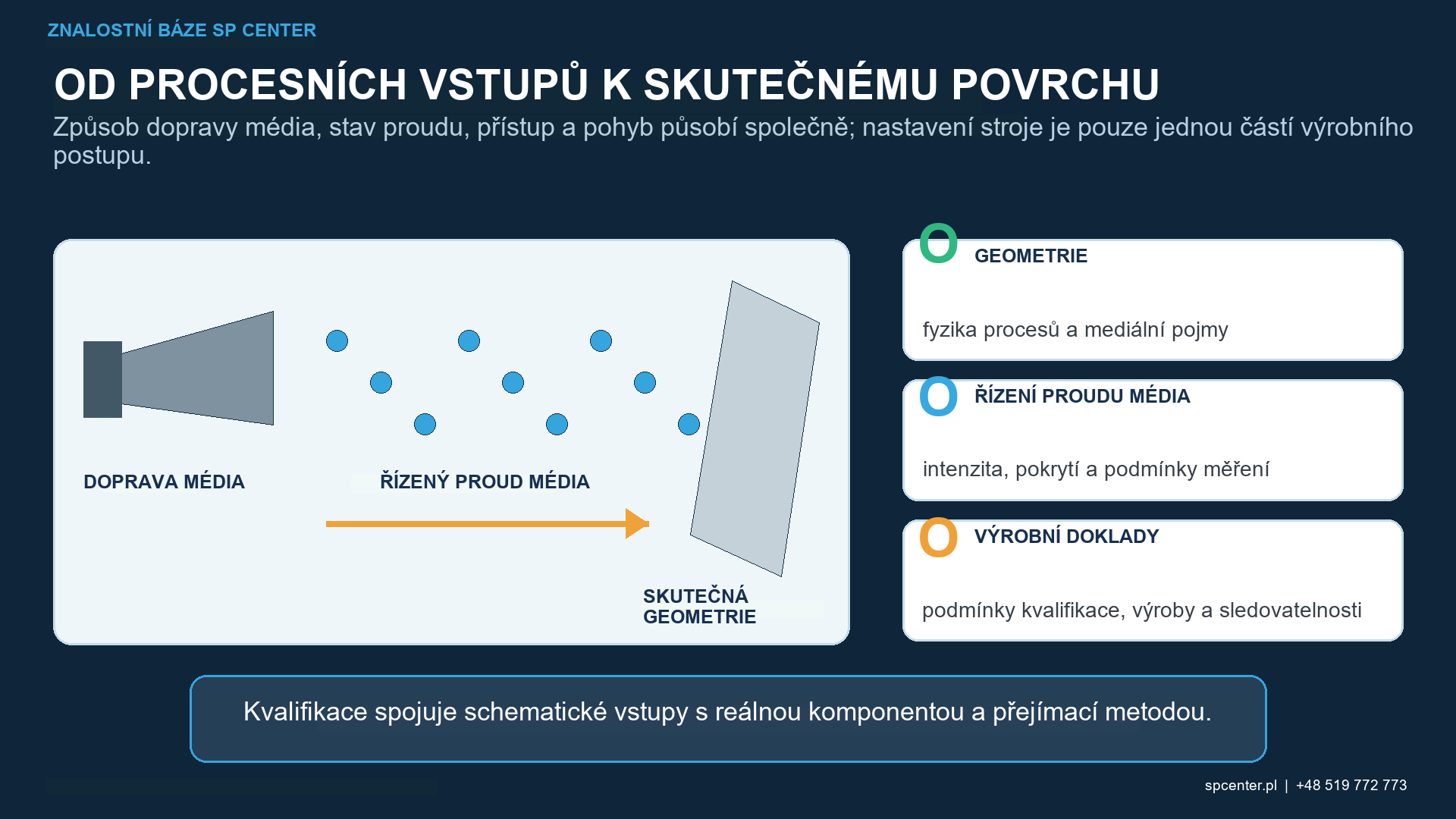

Procesní a dodací podmínky
| Č. | Termín | Pracovní definice |
|---|---|---|
| 1 | Kuličkování | Řízené ošetření nárazem určené k úpravě stavu blízko povrchu, obvykle zavedením tlakového zbytkového napětí; není definováno pouze čištěním. |
| 2 | Tryskání / tryskání | Abrazivní nebo rázové tryskání předepsané především k čištění, odstraňování okují nebo přípravě povrchu není automaticky řízeným kuličkováním. |
| 3 | Proud média pro kuličkování | Pohybující se směs média dodávaného k cíli za definovaných podmínek zařízení a procesu. |
| 4 | Kuličkování vzduchem | Kuličkování, při kterém stlačený vzduch urychluje médium skrz trysku. |
| 5 | Kuličkování metacím kolem | Kuličkování, při kterém rotující kolo urychluje a usměrňuje médium; není automaticky zaměnitelné s kuličkováním proudem vzduchu. |
| 6 | Médium pro kuličkování | Kvalifikované částice používané k vytváření řízených nárazů, jako jsou specifikovaná kovová, skleněná nebo keramická média. |
| 7 | Broky | Částice nebo populace částic používaná jako kuličkovací médium; její materiál, velikost, tvrdost, tvar a stav jsou důležité. |
| 8 | Úhel nárazu | Úhel, pod kterým se trajektorie média setkává s povrchem lokální součásti podle stanovené konvence. |
| 9 | Odstupová vzdálenost | Řízená vzdálenost mezi tryskou nebo jiným definovaným počátkem proudu a cílovým nebo ověřovacím povrchem. |
| 10 | Doba expozice | Doba trvání, po kterou místo přijímá kuličkovací proud za definovaných podmínek pohybu a procesu. |
Tabulka 1. Termíny 1-10 popisují účel procesu, proud a geometrii dodávky.
Pojmy Almenovy intenzity a nasycení
| Č. | Termín | Pracovní definice |
|---|---|---|
| 11 | Almenův pásek | Standardizovaný ocelový testovací proužek používaný se specifikovaným držákem a měřidlem k určení a ověření intenzity kuličkování. |
| 12 | Pásek A | Označení Almenova pásku používané pro příslušný střední rozsah odezvy; výběr se řídí řídícím požadavkem a očekávanou intenzitou. |
| 13 | Pásek N | Tenčí označení Almenova pásku používané pro nižší rozsahy odezvy než pásek A; hodnoty nejsou mezi označeními přímo zaměnitelné. |
| 14 | Proužek C | Silnější označení Almenova proužku používané pro vyšší rozsahy odezvy než proužek A; používejte pouze tam, kde je to specifikováno nebo technicky odůvodněno. |
| 15 | Držák Almenova proužku | Standardizovaný přípravek, který omezuje proužek během expozice v požadované orientaci. |
| 16 | Almenův měřič | Přístroj používaný k měření výšky oblouku exponovaného Almenova proužku podle příslušného postupu. |
| 17 | Výška oblouku | Naměřená odezva zakřivení exponovaného proužku; nejedná se o zbytkové napětí komponenty. |
| 18 | Křivka nasycení | Proložený vztah mezi výškou oblouku Almenova pásku a expozicí používaný k určení nasycení a intenzity. |
| 19 | Sytost | Bod určený z platné křivky řídícím postupem, obvykle s použitím kritéria zdvojnásobení času; nejedná se o pokrytí komponenty. |
| 20 | Almenova intenzita | Hodnota výšky oblouku v bodě nasycení, uváděná s označením pásku a příslušnými jednotkami nebo konvencí. |
Tabulka 2. Pojmy 11-20 popisují standardizované ověření prouděním a nesmí být přímo převáděny na napětí komponenty.
Pojmy pokrytí, pohybu a ochrany
| Č. | Termín | Pracovní definice |
|---|---|---|
| 21 | Pokrytí | Rozsah, v jakém specifikovaný povrch vykazuje doklady o nárazu při hodnocení schválenou metodou. |
| 22 | Pokrytí 100 % | Úplné pokrytí požadovaného povrchu bez viditelných nekuličkovaných oblastí podle schválené metody hodnocení. |
| 23 | Pokrytí 200 % | Pokud je definováno v řídícím požadavku, celková expozice se rovná dvojnásobku doby potřebné k dosažení pokrytí 100 %; nejedná se o nárok na dvě fyzické vrstvy. |
| 24 | Doba setrvání | Doba, po kterou proud setrvává nad daným místem bez běžného posuvného nebo skenovacího pohybu. |
| 25 | Rychlost posuvu | Řízená lineární rychlost trysky, stopy kola nebo součásti vzhledem k ošetřovanému povrchu. |
| 26 | Rychlost otáčení | Řízená úhlová rychlost součásti nebo dodávacího zařízení během expozice. |
| 27 | Překrytí stopy | Plánované překrytí mezi sousedními průchody proudu potřebné k zamezení mezer nebo nadměrnému lokálnímu prodlení. |
| 28 | Maskování | Kvalifikovaná fyzická ochrana použitá k prevenci nebo omezení nárazu na vyloučený povrch. |
| 29 | Oblast vyloučená z kuličkování | Povrch výslovně vyloučený z kuličkování řízeným výkresem, specifikací nebo schváleným procesním plánem. |
| 30 | Přechodová zóna | Řízená hranice mezi ošetřenými a vyloučenými oblastmi včetně případného povoleného pozvolného přechodu nebo polohové tolerance. |
Tabulka 3. Termíny 21-30 popisují doklady o nárazu, pohyb expozice a hranice ošetření.
Termíny pro média a zařízení
| Č. | Termín | Pracovní definice |
|---|---|---|
| 31 | Velikost média | Specifikované označení velikosti částic a její ověřené rozložení; nominální označení samo o sobě nepopisuje každou částici. |
| 32 | Tvar média | Kruhovitost a defektní stav částic, včetně nepřijatelně protáhlých, ostrých nebo zlomených tvarů, kde je požadavek definuje. |
| 33 | Tvrdost média | Rozsah tvrdosti média pro kuličkování měřený a řízený podle příslušné specifikace nebo metody. |
| 34 | Provozní mix | Množství média ve stroji, které je výsledkem kontrolovaného přidávání, používání, opotřebení, klasifikace a odstraňování. |
| 35 | Nová média | Nepoužitá média splňující platné požadavky na zadávání veřejných zakázek před jejich vstupem do provozního systému. |
| 36 | Rozbitá částice | Fragment média nebo rozlomená částice, která může změnit chování při nárazu a riziko poškození povrchu. |
| 37 | Kontaminace média | Nežádoucí cizí materiál, nesprávné médium nebo nekompatibilní přenos v systému kuličkování. |
| 38 | Klasifikátor / separátor | Zařízení, které odstraňuje nebo separuje částice podle velikosti, tvaru, hustoty nebo jiné kontrolované charakteristiky. |
| 39 | Hmotnostní průtok média | Hmotnost média dodávaného za jednotku času; liší se od průtoku stlačeného vzduchu a tlaku vzduchu. |
| 40 | Rychlost trysky nebo kola | Nastavení řízeného přívodu, které ovlivňuje rychlost částic a chování proudu, ale samo o sobě nedefinuje intenzitu. |
Tabulka 4. Pojmy 31-40 popisují populaci média a systém přívodu, které musí zůstat řízené.
Pojmy odezvy a kvality komponenty
| Č. | Termín | Pracovní definice |
|---|---|---|
| 41 | Zbytkové tlakové napětí | Složka zbytkového napětí v tlaku v definovaném místě a směru po odstranění vnějšího zatížení. |
| 42 | Hloubka zbytkového napětí profil | Hodnoty zbytkového napětí vyhodnocené v závislosti na hloubce pro uvedené místo, směr, metodu a postup odstraňování materiálu. |
| 43 | Drsnost povrchu | Naměřená charakteristika textury povrchu hlášená s vybraným parametrem, filtrem, mezní hodnotou nebo vyhodnocovací délkou a směrem. |
| 44 | Integrita povrchu | Kombinovaný stav povrchu a oblasti blízko povrchu, včetně defektů, textury, mikrostruktury, tvrdosti a zbytkového napětí, dle potřeby. |
| 45 | Tváření za studena | Plastická deformace a související mikrostrukturální změna vzniklá bez tepelného zpracování v objemu; měřený ukazatel musí být pojmenován. |
| 46 | Deformace | Změna rozměrů nebo tvaru způsobená nebo odhalená zpracováním; může být lokální nebo globální. |
| 47 | Kvalifikace | Dokumentované prokázání, že definovaná konfigurace může splňovat specifikované požadavky na proces a součást. |
| 48 | Rekvalifikace | Obnovená kvalifikace po změně, zániku nebo stavu definovaném řídícím požadavkem nebo schváleným kontrolním plánem. |
| 49 | Sledovatelnost | Schopnost propojit identitu dílu a šarže s požadavky, zařízením, médii, upínacím přípravkem, programem, kontrolami a záznamy o uvolnění. |
| 50 | Neshoda | Nesplnění specifikovaného požadavku; jeho nakládání musí být v souladu s autorizovaným systémem jakosti. |
Tabulka 5. Pojmy 41-50 popisují stav, kvalifikaci a záznamy součásti spíše než nastavení stroje.
Které termíny se nikdy nesmí používat jako synonyma?
| Často zaměňované termíny | Správné rozlišení |
|---|---|
| Intenzita vs. pokrytí | Intenzita charakterizuje ověřený proud; pokrytí vyhodnocuje doklady o nárazu na specifikovaném povrchu součásti. |
| Výška oblouku vs. zbytkové napětí | Výška oblouku je odezva Almenova pásku; zbytkové napětí součásti je množství materiálu specifické pro dané místo a směr. |
| Expozice vs. intenzita | Expozice je čas nebo historie průchodu; intenzita pochází z platného postupu saturační křivky. |
| Provozní mix vs. nová média | Provozní mix je distribuce ve stroji po použití a klasifikaci; nová média jsou vstupem pro zadávání zakázek. |
| Kuličkování vs. tryskání | Kuličkování je řízený proces zlepšování vlastností povrchu; tryskání může být předepsáno pouze k čištění nebo přípravě povrchu. |
| Kvalifikace vs. uvolnění do výroby | Kvalifikace prokazuje, že konfigurace může fungovat; uvolnění ověřuje skutečnou dávku podle schválených požadavků. |
Tabulka 6. Tato rozlišení zabraňují běžným chybám ve specifikaci, nákupu a auditu.

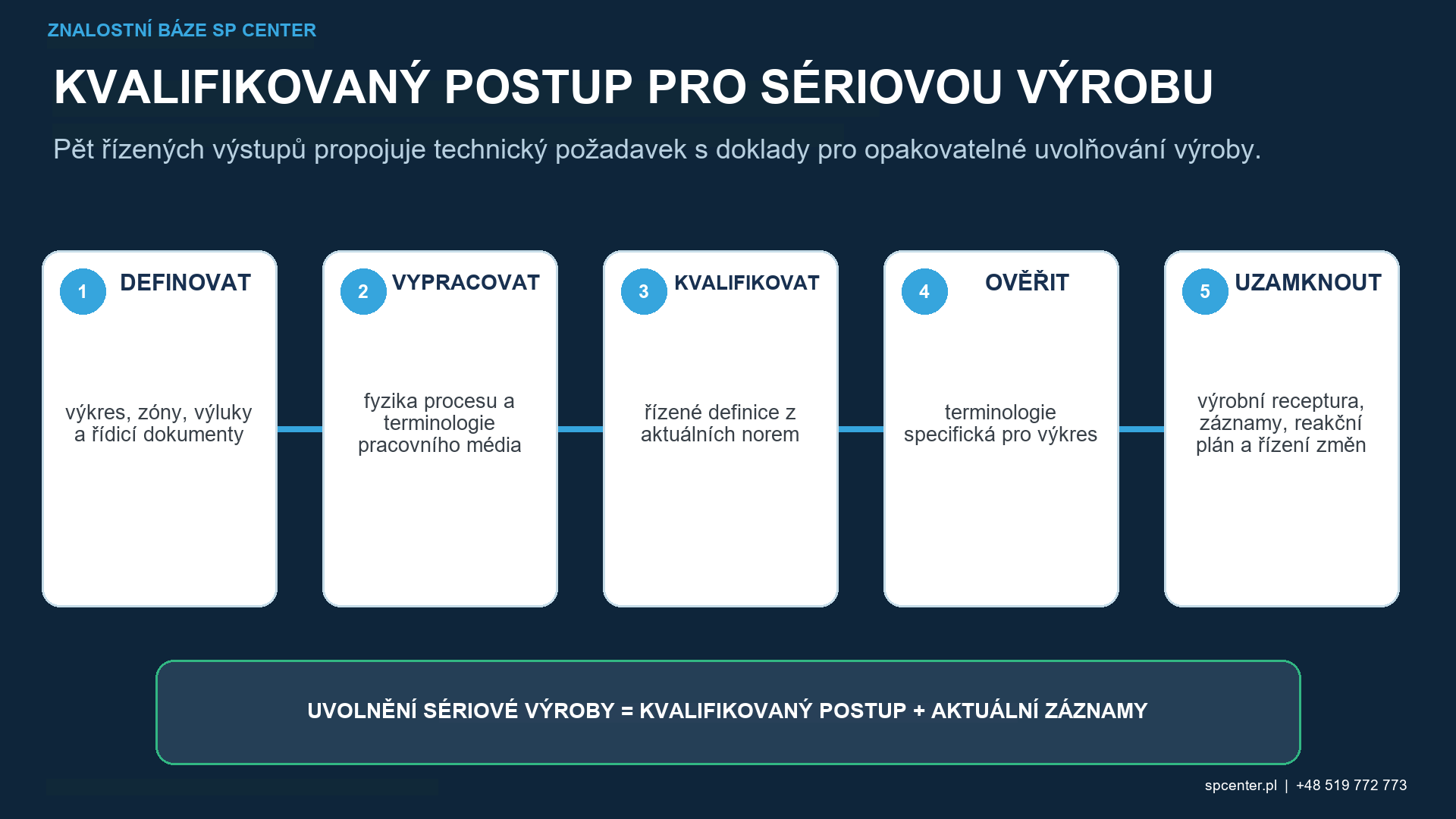

Jak by měli inženýři používat glosář ve výkresu nebo RFQ?
Před uvedením nastavení stroje definujte požadovaný výsledek a autoritu, která požadavek stanovila. Úplný požadavek identifikuje součást a revizi, materiál a tepelné zpracování, zóny ošetření a vyloučení, odkazovanou normu a revizi, označení Almenova pásku a Almenovu intenzitu, definici pokrytí, médium, povrchové a rozměrové limity, záznamy a pravomoc ke schválení odchylky.
Vyhněte se izolovaným formulacím, jako jsou „plně kuličkováno“, „vysoká intenzita“, „standardní broky“ nebo „lehké tryskání“. Nedefinují měřitelný proces ani podmínku přejímky. Používá-li zákazník jiný zavedený termín, zachovejte smluvní znění a doplňte řízené vysvětlení namísto tiché změny významu.
Často kladené otázky
Jsou kuličkování a tryskání synonyma?
Ne. Tryskání obvykle označuje čištění nebo přípravu povrchu, zatímco řízené kuličkování vyžaduje definované ověření procesu a přejímku součásti.
Jsou intenzita a pokrytí totéž?
Ne. Intenzita se určuje z odezvy a saturace Almenova pásu; pokrytí je dokladem nárazu na specifikovaném povrchu.
Je výška oblouku zbytkové napětí v součásti?
Ne. Výška oblouku je standardizovaná odezva pásu. Zbytkové napětí v součásti vyžaduje definované měření v daném místě a směru.
Znamená pokrytí 200 % dvě vrstvy povlaku?
Ne. Pokud požadavek používá tuto definici, znamená to dvojnásobek doby expozice potřebné pro pokrytí 100 %.
Je provozní směs totéž co nová média?
Ne. Provozní směs je cirkulující populace ve stroji, formovaná přidáním, opotřebením, klasifikací a odebráním.
Lze tlak ve stroji použít jako synonymum pro intenzitu?
Ne. Tlak je jeden pneumatický vstup. Intenzita se ověřuje pomocí příslušného Almenova saturačního postupu.
Jaký je preferovaný německý termín pro kuličkování?
Přesný průmyslový termín v této sérii je Verfestigungsstrahlen. Kugelstrahlen se nepoužívá jako univerzální překlad, protože proces může používat nekovová média a slovo může být nejednoznačné.
Který dokument řídí termín, když se definice liší?
Výkres, smlouva, použitá specifikace a přenesené požadavky zákazníka. Zaznamenejte a vyřešte konflikty před zpracováním.
Klíčové poznatky
- Termín kuličkování používejte pouze pro řízený proces zlepšování vlastností povrchu, nikoli jako obecné označení tryskání.
- Udržujte oddělitelně Almenovu intenzitu, pokrytí, expozici a zbytkové napětí v komponentě.
- Uveďte označení pásu s intenzitou a metodu hodnocení s pokrytím.
- Popište provozní mix nezávisle na pořízení nových médií.
- Definujte odezvu komponenty podle umístění, směru, metody a autority pro přijetí.
- Nechte řešit terminologické konflikty v řízených smluvních dokumentech.
Související průvodci SP Center
Technické reference
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
3. SAE AMS2431E: Médium pro kuličkování – obecné požadavky, revize z dubna 2023
4. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026
5. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
6. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
7. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
Poznámka k normě: Pracovní definice podporují komunikaci, ale nereprodukují každou normativní klauzuli. Použijte kompletní řízenou revizi odkazovanou úlohou.
Autor: Paweł Kmieć
Objasněte požadavek na kuličkování s pomocí SP Center: +48 519 772 773 | biuro@spcenter.pl
