Nie istnieje możliwa do obrony uniwersalna cena kulowania jednej części. Użyteczna oferta rozdziela jednorazowe prace inżynierskie, oprzyrządowanie i kwalifikację; przegląd, przygotowanie, weryfikację i zwolnienie na poziomie partii; powtarzalne wykonywanie procesu, przemieszczanie części i medium do kulowania; a także wszelkie wymagane czynności walidacyjne lub logistyczne. Ustalenie wiążącej ceny wymaga zatem aktualnego rysunku i jego rewizji, stanu materiału, obszarów kulowanych i chronionych, specyfikacji, intensywności i pokrycia powierzchni, wymiarów i masy części, struktury partii, rocznego zapotrzebowania, wymaganych zapisów, opakowania i terminu docelowego. Bez określenia tego zakresu podana kwota jest założeniem budżetowym, a nie porównywalną ofertą produkcyjną.
Dlaczego nie istnieje uniwersalna cena kulowania jednej części?
Cena kulowania zależy od kontrolowanej sposobu realizacji procesu dla określonego elementu, a nie tylko od wielkości części lub czasu pracy maszyny. Dwie części o podobnych wymiarach mogą wymagać odmiennego dostępu, maskowania, medium, intensywności, pokrycia powierzchni, oprzyrządowania, sposobu postępowania, weryfikacji, zapisów i dokumentacji zatwierdzającej. Różnice te wpływają na nakład pracy inżynierskiej, przygotowanie partii, czas obróbki, ryzyko i termin realizacji.
Publicznie podawana cena jednostkowa może wprowadzać w błąd, ponieważ ukrywa podstawowe warunki handlowe. Ceny dla ustabilizowanego procesu seryjnego, wykorzystującego oprzyrządowanie wielokrotnego użytku i przewidywalne partie, nie można porównywać z ceną dla nowej części, która wymaga analizy wykonalności, prób, zatwierdzenia przez klienta i badań zewnętrznych. Oferta musi określać, co uwzględniono, co wyłączono i jakie przyjęto założenia.
ZASADA USTALANIA CEN Prawidłowo ustalona cena dotyczy określonej części, rewizji, zakresu procesu, schematu partii, pakietu dokumentacji potwierdzającej i warunków dostawy.
Jak oblicza się koszt kulowania?
Praktyczny model kosztów kulowania obejmuje cztery składniki: koszt całkowity jest równy kosztowi jednorazowemu powiększonemu o koszt na poziomie partii pomnożony przez liczbę dopuszczeń partii, powtarzalny koszt jednostkowy pomnożony przez liczbę części oraz koszty wymaganej walidacji zewnętrznej i logistyki. Model ten nie zastępuje oferty cenowej. Uwidacznia jej strukturę i zapobiega ukrywaniu prac jednorazowych lub wykonywanych dla całej partii w niewyjaśnionej cenie jednostkowej.
Ten sam model wspiera również planowanie budżetu. Nabywcy mogą oddzielnie ujmować koszty jednorazowe, koszty partii i koszty jednostkowe, gdy zmieniają się wolumeny lub harmonogramy dostaw. Jeżeli dostawca amortyzuje oprzyrządowanie lub kwalifikację w cenie jednostkowej, oferta powinna określać zakładany wolumen i okres oraz sposób rozliczenia w przypadku wcześniejszego zakończenia programu lub zmiany rysunku.
| Poziom kosztów | Typowa zawartość | Obróbka komercyjna | Główny czynnik |
|---|---|---|---|
| Jednorazowe | Ocena wykonalności, prace rozwojowe, oprzyrządowanie, próby i kwalifikacja wstępna | Koszt jednorazowy lub amortyzowany według określonej podstawy | Nowy proces, złożoność i zakres zatwierdzenia |
| Na partię | Przegląd zamówienia, przygotowanie procesu, weryfikacja, zapisy, zwolnienie partii i pakowanie | Powtarzane przy każdym dopuszczeniu produkcyjnym | Liczba i struktura partii |
| Na część | Obróbka, medium, manipulowanie, maskowanie i kontrole okresowe | Odniesione do liczby obrobionych wyrobów zgodnych | Cykl, geometria i powtarzalne nakłady pracy |
| Warunkowo | Badania zewnętrzne, formularze specjalne, transport, przyspieszenie realizacji lub ponowna kwalifikacja | Uwzględniane w wycenie po przywołaniu wymagania lub wystąpieniu zdarzenia wyzwalającego | Wymagania dotyczące umowy, zmian i dostawy |
Tabela 1. Rozdzielenie poziomów kosztów ułatwia zrozumienie i kontrolowanie zmian oferty.

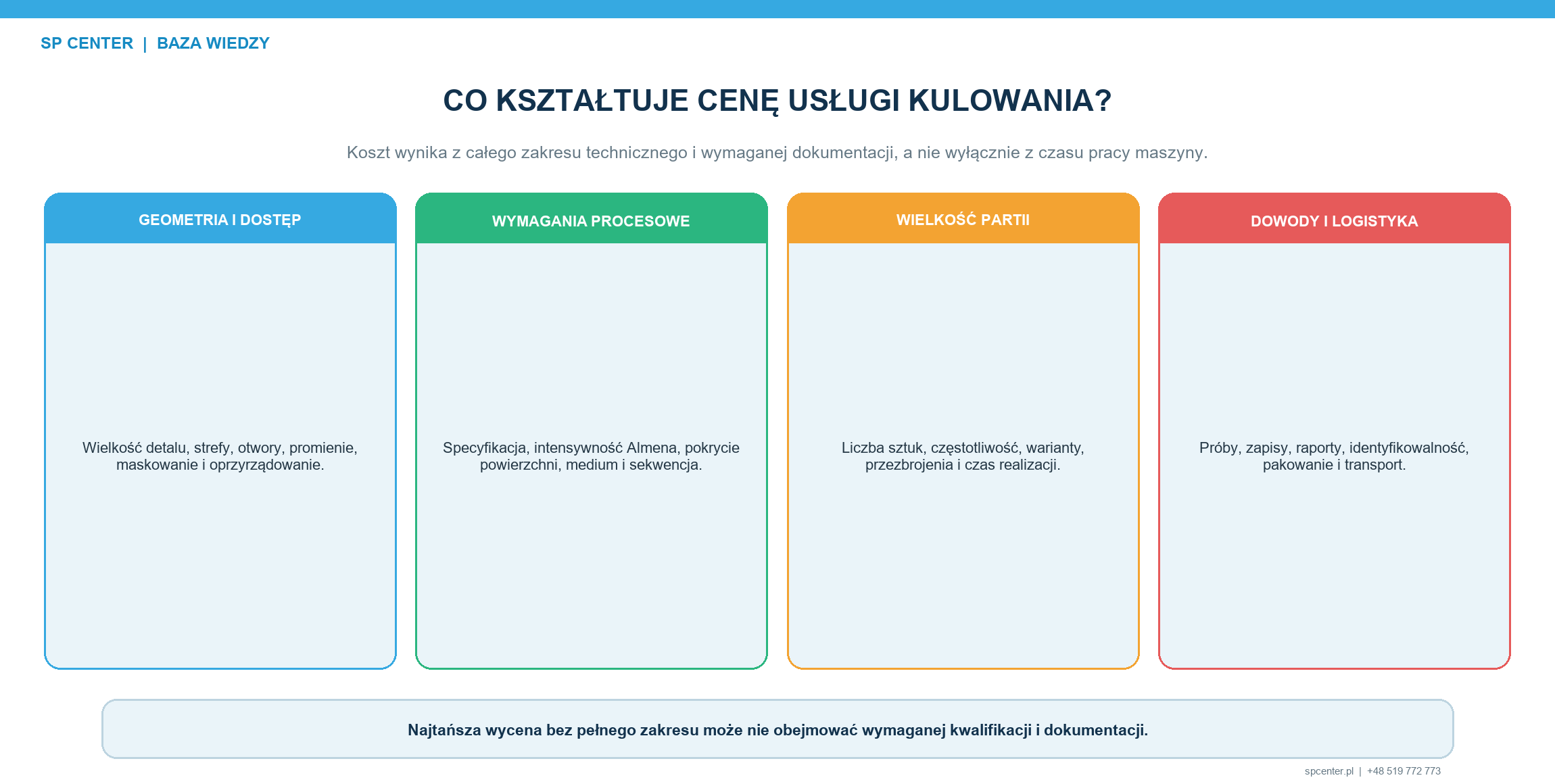

Widoczny cykl pracy maszyny stanowi tylko jedną warstwę struktury kosztów. Przegląd zamówienia, przygotowanie, weryfikacja, dokumentacja, maskowanie, oprzyrządowanie i kwalifikacja mogą zdominować koszt produkcji małoseryjnej lub wymagającej technicznie, nawet gdy czas bezpośredniej ekspozycji jest krótki.
FORMUŁA BUDŻETOWA NRE + (koszt partii x liczba zwolnień partii) + (koszt części x liczba sztuk) + wymagana walidacja i logistyka.
Które cechy geometryczne części mają największy wpływ na cenę?
Geometria obróbki i dostęp często wpływają na cenę bardziej niż całkowite gabaryty części. Obróbka dużej, otwartej powierzchni może być prosta, natomiast mniejszy element z podstawami, rowkami, otworami, strefami przejściowymi lub wieloma chronionymi cechami może wymagać kilku orientacji, specjalnych dysz, szerszego zakresu maskowania i dodatkowej weryfikacji pokrycia.
Znaczenie mają również stan materiału i kolejność procesu. Dostawca musi znać stop, postać wyrobu, obróbkę cieplną, twardość oraz istotne operacje wykonywane przed kulowaniem i po nim. Dane te wpływają na sposób postępowania z częścią, granice opracowywania procesu, ochronę powierzchni i konsekwencje niezgodności.
- Liczba, położenie i łączna powierzchnia obszarów przeznaczonych do kulowania.
- Dostęp w linii prostej, głębokość otworu, lokalne przejścia geometryczne oraz ryzyko powstawania obszarów zacienionych przed strumieniem medium.
- Wymiary części, masa, położenie środka ciężkości, podatność na uszkodzenia oraz metoda załadunku lub rozładunku.
- Gwinty, powierzchnie uszczelniające, powłoki, bazy pomiarowe i obszary wyłączone z kulowania, które wymagają ochrony.
- Wymagany zakres intensywności, pokrycie powierzchni, medium i przyjęty sposób monitorowania.
- Dozwolone ślady po manipulowaniu, wymagania dotyczące czystości i ochrony przed korozją oraz pakowanie po procesie.
Jak maskowanie, oprzyrządowanie i manipulowanie częściami wpływają na wycenę?
Maskowanie i oprzyrządowanie mogą generować zarówno koszty jednorazowe, jak i powtarzalne. Przyrząd wielokrotnego użytku może wymagać zaprojektowania, wykonania, walidacji i kontrolowanego przechowywania, a następnie ograniczać powtarzalne nakłady na przygotowanie lub obsługę. Maskowanie jednorazowe może wymagać niewielkich początkowych prac inżynieryjnych, ale powodować koszty pracy i materiałów przy każdej partii lub części. Złożone programy mogą wymagać obu rozwiązań.
Oferta powinna określać własność oprzyrządowania, zasady konserwacji, wymiany i przechowywania, założenia dotyczące okresu użytkowania oraz sposób postępowania w przypadku zmiany rysunku. Cena przyrządu mocującego bez tych warunków nie pokazuje przyszłego ryzyka kosztowego. To samo dotyczy specjalnych pojemników, punktów podnoszenia, elementów ułatwiających orientację i opakowań ochronnych stosowanych w celu zapobiegania uszkodzeniom przed obróbką lub po niej.
KONTROLA OPRZYRZĄDOWANIA Należy zapytać, czy koszty oprzyrządowania są jednorazowe, amortyzowane czy powtarzalne, kto jest jego właścicielem i odpowiada za jego utrzymanie oraz jaka zmiana powoduje utratę jego ważności.
Jakie koszty rozwoju i kwalifikacji procesu mogą wystąpić?
Cena obróbki seryjnej nie jest kosztem utworzenia nowego kontrolowanego przebiegu procesu. Wdrożenie może wymagać oceny wykonalności, opracowania parametrów, oprzyrządowania, prób maskowania, programowania, wyznaczenia krzywej nasycenia Almena, prób pokrycia powierzchni, obróbki próbek, kontroli wymiarowej, kontrolowanych instrukcji i zatwierdzenia przez klienta. Rzeczywisty zakres wynika z rysunku, przywołanych specyfikacji i umowy.
SAE AMS2430U obejmuje ogólne wymagania dotyczące kulowania, natomiast AMS2432E obejmuje proces monitorowany komputerowo i włącza AMS2430 do swojego zakresu. SAE J442_202602 i J443_202512 dotyczą narzędzi i procedur stosowanych do wyznaczania oraz weryfikacji intensywności; SAE J2277_202301 dotyczy wyznaczania pokrycia. Wymagania te mogą wiązać się z rzeczywistymi pracami przygotowawczymi i koniecznością zgromadzenia dokumentacji potwierdzającej, lecz nie uzasadniają dodawania działań, których nie wymaga umowa.
- Ocena wykonalności i dostępu dla konkretnej części oraz dokładnych granic obróbki.
- Definicja procesu, próby i dokumentacja niezbędne do wyboru lub potwierdzenia kontrolowanej sposobu realizacji procesu.
- Uchwyty wielokrotnego użytku, koncepcje maskowania, programy i zweryfikowana dokumentacja ustawień.
- Produkcja próbek, kontrola oraz przegląd przez klienta lub jednostkę odpowiedzialną za projekt.
- Wyrób pierwszej sztuki zgodny z AS9102C lub AIAG PPAP wyłącznie wtedy, gdy wynika to z umowy i określono wymaganą zawartość.
- Pomiar naprężeń szczątkowych, badania zmęczeniowe lub prace laboratorium zewnętrznego tylko wtedy, gdy są wymagane, i wyłącznie w określonym zakresie.
NADZÓR NAD ZAKRESEM Dokumentacja potwierdzająca kwalifikację wspiera określony przez klienta tryb zatwierdzania. Sama w sobie nie dopuszcza produkcji seryjnej ani nie przenosi odpowiedzialności za projekt.
Jak wolumen roczny i wielkość partii wpływają na cenę jednostkową?
Roczny wolumen sam w sobie nie określa ceny jednostkowej. Wielkość partii i częstotliwość ich zwalniania decydują o tym, jak często dostawca powtarza przegląd zamówienia, przezbrojenie, weryfikację, działania związane z identyfikowalnością, dokumentowanie, zwalnianie i pakowanie. Stabilny program obejmujący większe, zaplanowane partie pozwala rozłożyć ten nakład pracy na większą liczbę części. Małe, pilne partie wymagają częstszego powtarzania tych działań.
Obliczenie jest proste. Jeżeli nakład pracy na poziomie partii oznaczymy jako B, dziesięć dopuszczeń generuje roczny koszt obsługi partii równy 10B, a sto dopuszczeń — równy 100B, nawet gdy roczna liczba części pozostaje niezmieniona. W tym przykładzie nie przyjmuje się żadnej waluty ani stawki dostawcy; pokazuje on, dlaczego wraz z rocznym zapotrzebowaniem należy zawsze podawać oczekiwaną wielkość partii i częstotliwość ich realizacji.
- Oddziel liczbę prototypów, sztuk kwalifikacyjnych, sztuk w fazie zwiększania produkcji i sztuk w stabilnej produkcji seryjnej.
- Należy podać typową i minimalną wielkość partii, częstotliwość dopuszczania partii oraz horyzont prognozy.
- Określić sezonowe szczyty zapotrzebowania, pilne zamówienia i niepewność prognoz.
- Potwierdź w umowie opłaty za minimalną partię, progi cenowe i rezerwację mocy produkcyjnych.
- Należy zapytać, jak pod względem handlowym traktowane są braki, poprawki, niepełne partie i zmiany harmonogramu.
ZASADA DOTYCZĄCA OBJĘTOŚCI Porównaj wolumen roczny łącznie z liczbą i strukturą zwalnianych partii. Ta sama ilość może generować bardzo różny nakład pracy na poziomie partii.
Jak dokumentacja i identyfikowalność wpływają na koszt kulowania?
Koszt dokumentacji zależy od zakresu dowodów, które trzeba utworzyć, zweryfikować, przechować i zatwierdzić dla każdego zlecenia. Podstawowy certyfikat zgodności z zatwierdzoną instrukcją produkcji seryjnej stanowi inny zakres niż program wymagający pełnych zapisów parametrów, identyfikowalności wyposażenia i operatora, formularzy klienta, niezależnego zatwierdzenia, długiego okresu przechowywania lub uporządkowanego pakietu PPAP.
Monitorowanie komputerowe może zapewnić obiektywny nadzór, identyfikowalność i reakcję w odniesieniu do określonych parametrów wejściowych procesu, zgodnie z opisem w AMS2432E. Nie eliminuje ono przeglądu zamówienia, kontroli medium, weryfikacji metodą Almena, oceny pokrycia, kontroli, zatwierdzania ani zarządzania zapisami. Nabywcy powinni wskazać wymagane dowody zamiast żądać ogólnego „pełnego pakietu dokumentacji”.
- Świadectwo procesu i jego powiązanie z częścią, zamówieniem, partią oraz rewizją rysunku.
- Dokumentacja potwierdzająca intensywność, nasycenie, pokrycie i medium, wymagana w danej sposobu realizacji procesu.
- Identyfikowalność urządzenia, programu, operatora, kontroli i dopuszczenia, jeżeli jest wymagana.
- Formularze klienta, FAI, PPAP, identyfikacja próbek i wymagania dotyczące udokumentowanego łańcucha nadzoru.
- Format zapisów, dostęp, język, okres przechowywania i uprawnienia do zatwierdzania.
Od czego zależy termin realizacji kulowania?
Czas realizacji kulowania jest łańcuchem zależności. Najdłużej oczekiwane wymagane dane wejściowe, oprzyrządowanie, walidacja lub zatwierdzenie mogą decydować o harmonogramie nawet wtedy, gdy dostępna jest zdolność produkcyjna maszyny. Ustalenie wiążącego terminu dostawy wymaga zatem uzgodnienia punktu początkowego oraz listy zależności po stronie klienta i dostawcy.
W przypadku ustalonego procesu seryjnego głównymi czynnikami zależnymi mogą być dopuszczenie partii, materiał, moce produkcyjne, obróbka, dokumentacja i transport. W przypadku nowego procesu czas realizacji mogą wydłużyć rysunki, wyjaśnienia, oprzyrządowanie, próby, próbki, badania zewnętrzne i zatwierdzenie przez klienta. Oferta powinna określać, czy czas realizacji liczy się od zapytania ofertowego, zamówienia, otrzymania kompletnych danych wejściowych czy otrzymania części zgodnych z wymaganiami.
PODSTAWA HARMONOGRAMU Dostępność maszyny jest jednym z czynników zależnych. Ścieżkę krytyczną mogą wyznaczać gotowość danych wejściowych, oprzyrządowanie, próbki, badania i zatwierdzenie.
Które pozycje wyceny są często pomijane lub wyłączane z zakresu?
Niska cena jednostkowa może obejmować wyłącznie powtarzalną obróbkę w założonych warunkach. Należy poprosić dostawcę o wyszczególnienie wszystkich założeń, wyłączeń i obowiązków klienta. Pozwoli to uniknąć późniejszych sporów dotyczących prac, które były technicznie niezbędne, lecz nie zostały uwzględnione w bazowym zakresie handlowym.
- Ocena wykonalności, inżynieria procesu, próby, programy i nadzorowana dokumentacja.
- Projektowanie, wykonanie, walidacja, przechowywanie, konserwacja i wymiana oprzyrządowania.
- Jednorazowe materiały maskujące, specjalne postępowanie, czyszczenie, ochrona antykorozyjna i pakowanie.
- Próbki, FAI, PPAP, formularze klienta, pomiar naprężeń szczątkowych lub badania zewnętrzne.
- Minimalna liczba partii, ustawienie procesu, kontrola, certyfikacja, niezależne dopuszczenie i przechowywanie zapisów.
- Transport, ubezpieczenie, prace w trybie przyspieszonym, czas oczekiwania i niestandardowe terminy dostaw.
- Ponowna kwalifikacja po zmianie rysunku, materiału, procesu, oprzyrządowania, wyposażenia lub zakładu.
Jak nabywcy mogą ograniczyć koszty i opóźnienia, których można uniknąć?
Największe obniżenie kosztów często wynika z lepszej jakości danych wejściowych, a nie z wywierania presji na stawkę maszynową. Kompletne zapytanie ofertowe ogranicza narzuty na nieprzewidziane okoliczności, wielokrotne wyjaśnienia, bufory harmonogramu oraz konieczność przeprojektowania oprzyrządowania lub prób. Pozwala także dostawcom zaproponować sposób realizacji procesu względem tej samej podstawy odniesienia.
- Wydać aktualny rysunek, jego wersję oraz hierarchię dokumentów umownych.
- Należy określić stan materiału, obszary obróbki, wyłączenia, intensywność, pokrycie oraz uprawnienia dostawcy do zgłaszania propozycji.
- Przekazać wymiary i masę części, fotografie lub dane CAD, jeżeli ułatwiają ocenę dostępu i sposobu manipulowania.
- Oddziel liczbę prototypów, sztuk kwalifikacyjnych i seryjnych; dodaj wielkość partii, częstotliwość dostaw i daty uruchomienia.
- Oddziel obowiązkową dokumentację potwierdzającą od opcjonalnych badań i przyszłych możliwości programu.
- Zamiast jednej łącznej kwoty należy poprosić o oddzielne pozycje dotyczące kosztów jednorazowych, kosztów na poziomie partii i na sztukę, walidacji oraz logistyki.
- Przed rozpoczęciem wykonywania oprzyrządowania lub prób należy ostatecznie ustalić wszystkie nierozstrzygnięte zakresy odpowiedzialności i ścieżki zatwierdzania.
ZASADA OBNIŻANIA KOSZTÓW Rozstrzygnąć niepewność przed wyłączeniem czegokolwiek z zakresu. Niepewność nieuwzględniona w cenie zwykle powraca w postaci rezerwy, opóźnienia lub kosztu zmiany.
Jak należy porównywać oferty na kulowanie?
Oferty kulowania można porównywać tylko wtedy, gdy opierają się na tych samych założeniach technicznych i handlowych. Należy ujednolicić rewizję rysunku, wymagania procesowe, ilości, strukturę partii, zakres kwalifikacji, wymaganą dokumentację potwierdzającą, opakowanie, warunki dostawy i założenia harmonogramu. Dopiero wtedy można porównać cenę, wiarygodność techniczną, wyłączenia, zdolności produkcyjne i ryzyko związane ze zmianami.
| Obszar porównania | Pytanie ułatwiające porównanie ofert | Ryzyko w przypadku pominięcia |
|---|---|---|
| Techniczny stan odniesienia | Czy część, wydanie rysunku, specyfikacja i podział odpowiedzialności są takie same? | Inny zakres procesu lub ukryte założenia |
| Prace jednorazowe | Czy wykonalność, próby, oprzyrządowanie, kwalifikacja i zatwierdzenia są takie same? | Cena jednostkowa ukrywa koszt wdrożenia |
| W przeliczeniu na partię | Czy wielkość partii, częstotliwość zwalniania partii, ustawienia i weryfikacja są takie same? | Porównanie rocznych wolumenów staje się mylące |
| Prace cykliczne | Czy maskowanie, postępowanie z częściami, monitorowanie, kontrola i zapisy są takie same? | Inne powtarzalne nakłady pracy i wymagana dokumentacja |
| Podstawa handlowa | Czy waluta, wolumeny, okres ważności, wartości minimalne i warunki dostawy są takie same? | Zmiany ceny po udzieleniu zamówienia lub zmianie prognozy |
| Podstawa harmonogramu | Czy termin przekazania danych wejściowych, próbki, zatwierdzenia, badania i zobowiązanie dotyczące zdolności produkcyjnych są takie same? | Czasy realizacji odnoszą się do różnych punktów początkowych |
| Zmień ekspozycję | Czy zasady ponownej kwalifikacji, oprzyrządowania i zmian dokumentacji są takie same? | Koszt przyszłych zmian pozostaje nieprzypisany |
Tabela 2. Oferty są porównywalne tylko wtedy, gdy uzgodniono ich podstawy techniczne, dotyczące partii, handlowe i harmonogramowe.
Jeśli jedna oferta obejmuje kwalifikację, oprzyrządowanie i zapisy, a druga zakłada już dopuszczony proces, różnica dotyczy zakresu, a niekoniecznie efektywności dostawcy. Przed udzieleniem zamówienia należy poprosić o skorygowane porównanie lub zarejestrować korektę handlową.
ZASADA PORÓWNANIA Najniższa oferowana cena jednostkowa ma znaczenie dopiero po ujednoliceniu zakresu prac jednorazowych, zakresu partii, czynności powtarzalnych, wymaganej dokumentacji, logistyki i harmonogramu.

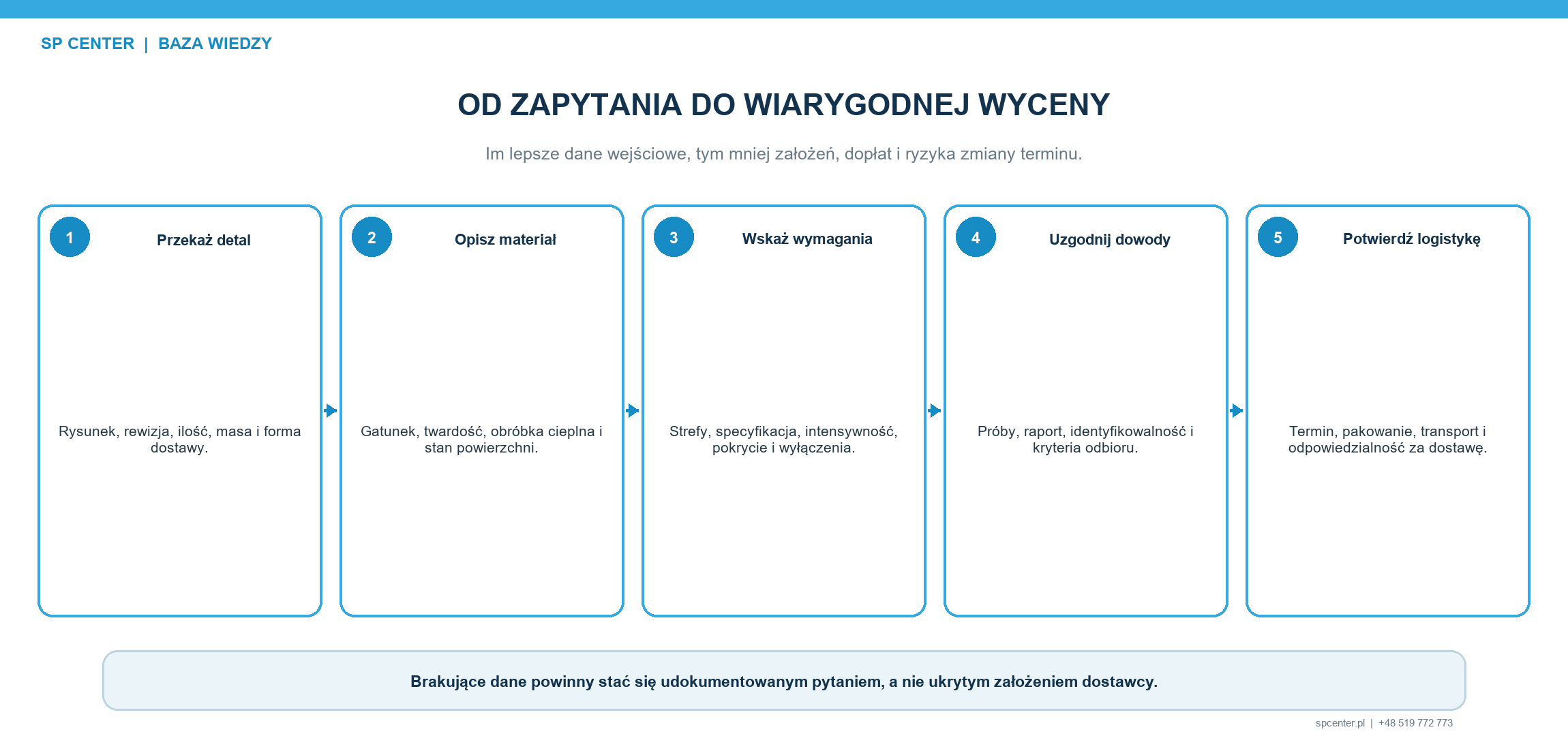

Co należy przesłać do SP Center, aby otrzymać ofertę cenową?
SP Center może przygotować rzetelniejszą ofertę, gdy zapytanie określa zarówno sposób realizacji procesu, jak i profil zapotrzebowania. Jeżeli dane wymaganie nie jest dostępne, należy oznaczyć je jako kwestię otwartą i wskazać jednostka zatwierdzająca zamiast wymyślać wartość. SP Center może wtedy rozdzielić w proponowanym zakresie ocenę wykonalności, oprzyrządowanie, kwalifikację, powtarzalną realizację procesu, dokumentację potwierdzającą i logistykę.
- Aktualny rysunek i jego rewizja, w razie potrzeby model CAD, oraz oznaczone obszary kulowane i chronione.
- Gatunek materiału, obróbka cieplna, twardość, wcześniejsze operacje i planowana sekwencja po kulowaniu.
- Przywołana specyfikacja oraz wymagania dotyczące intensywności, pokrycia, medium i monitorowania, jeśli zostały określone.
- Wymiary i masa części, fotografie, ograniczenia dotyczące obsługi oraz oczekiwany sposób pakowania.
- Ilości prototypowe i seryjne, typowa wielkość partii, częstotliwość, prognoza i terminy docelowe.
- Wymagania dotyczące kwalifikacji, FAI, PPAP, próbek, badań zewnętrznych, certyfikatów, zapisów i okresu ich przechowywania.
- Warunki dostawy, odpowiedzialność za transport, wymagania dotyczące zdolności produkcyjnych lub planu awaryjnego oraz wymagany okres ważności oferty.
POPROŚ O WYCENĘ Prześlij kontrolowany pakiet dokumentacji na adres [email protected]. SP Center może przekazać wyjaśnienia, założenia i ustrukturyzowaną ofertę bez ukrywania nierozstrzygniętych kwestii w uniwersalnej stawce.
Jakie są najczęstsze błędne przekonania dotyczące kosztów kulowania?
MIT: Cena kulowania zależy głównie od czasu pracy maszyny. Fałsz. Prace inżynieryjne, maskowanie, przygotowanie partii, weryfikacja, zapisy, kwalifikacja, obsługa części i logistyka mogą stanowić istotne pozycje wyceny.
MIT: Większy wolumen roczny zawsze oznacza niższą cenę jednostkową. Niekoniecznie. Podział zlecenia na wiele partii, geometria, maskowanie, wymagania dotyczące dokumentacji potwierdzającej i harmonogram mogą zniwelować wpływ rocznej wielkości produkcji.
MIT: Części o podobnym wyglądzie powinny mieć podobne ceny. Fałsz. Granice obróbki, dostęp, stan materiału, oprzyrządowanie i zakres zatwierdzenia mogą wymagać różnych kontrolowanych przebiegów procesu.
MIT: Najkrótszy cykl maszyny zapewnia najkrótszy czas realizacji. Fałsz. Na całkowity czas realizacji mogą wpływać rysunki, wyjaśnienia, oprzyrządowanie, próby, próbki, badania zewnętrzne i zatwierdzenie przez klienta.
MIT: Najniższa oferta oznacza najniższy koszt całkowity. Tylko wtedy, gdy oferty opierają się na tych samych założeniach technicznych, jakościowych, dotyczących partii, logistycznych oraz zarządzania zmianą.
Często zadawane pytania o koszt kulowania
Jaki jest średni koszt kulowania?
Nie istnieje rzetelna średnia cena, którą można zastosować do różnych części i programów. Koszt kulowania zależy od kontrolowanej geometrii części, wymagań procesu, struktury partii, kwalifikacji, dokumentacji potwierdzającej i logistyki, dlatego przed przedstawieniem porównywalnej kwoty dostawca musi znać zakres techniczny i handlowy.
Jak oblicza się koszt kulowania jednej części?
Koszt kulowania jednej części obejmuje powtarzalny koszt obróbki oraz przypadającą na tę udział kosztów na poziomie partii i kosztów jednorazowych, powiększone o koszty wymaganej walidacji i logistyki. Sposób rozłożenia kosztów zmienia się zależnie od liczby sztuk, liczby dopuszczeń, sposobu rozliczania oprzyrządowania i horyzontu programu.
Dlaczego koszt jednostkowy jednorazowego zlecenia kulowania jest wysoki?
Jednorazowe zamówienie może obciążać bardzo małą liczbę części nakładem pracy związanym z przeglądem zamówienia, przygotowaniem, weryfikacją, maskowaniem, dokumentacją i dopuszczeniem. Jeżeli część wymaga również prac rozwojowych, oprzyrządowania lub kwalifikacji, te jednorazowe działania zwiększają efektywny koszt jednej części.
Czy większa partia obniża jednostkowy koszt kulowania?
Większa zgodna partia może rozłożyć nakład pracy związany z przygotowaniem, weryfikacją, dopuszczeniem i pakowaniem na większą liczbę części. Wynik nadal zależy od czasu cyklu, geometrii, maskowania, sposobu manipulowania częściami, zdolności produkcyjnej oraz tego, czy dana partia zmienia zatwierdzony sposób realizacji procesu.
Czy opłata za oprzyrządowanie do kulowania jest naliczana jednorazowo czy za każdą partię?
Oprzyrządowanie wielokrotnego użytku często traktuje się jako koszt jednorazowy lub amortyzowany, natomiast zużywalne elementy maskujące i wielokrotne ustawianie mogą pozostać kosztami partii lub pojedynczej części. Wycena powinna określać własność, przechowywanie, konserwację, wymianę oraz wpływ zmian konstrukcyjnych.
Jakie koszty kwalifikacji mogą być związane z kulowaniem?
Kwalifikacja może obejmować ocenę wykonalności, rozwój procesu, oprzyrządowanie, wyznaczenie krzywej nasycenia Almena, próby pokrycia powierzchni, próbki, kontrolę, nadzorowaną dokumentację i zatwierdzenie przez klienta. FAI, PPAP, pomiary naprężeń szczątkowych, badania zmęczeniowe i prace wykonywane przez laboratorium zewnętrzne mają zastosowanie wyłącznie wtedy, gdy zostały wymagane i określono ich zakres.
Jakich informacji SP Center potrzebuje do wyceny kulowania?
SP Center potrzebuje aktualnego rysunku i numeru rewizji, informacji o stanie materiału, obszarach kulowanych i chronionych, przywołanej specyfikacji i wartościach parametrów procesu, wymiarach i masie części, ilościach i schemacie partii, wymaganej dokumentacji potwierdzającej, opakowaniu, warunkach dostawy i terminie docelowym. Otwarte kwestie konstrukcyjne należy wskazać wraz z jednostką uprawnioną do ich zatwierdzenia.
Najważniejsze wnioski
- Nie polegaj na uniwersalnej cenie bez zdefiniowanego zakresu technicznego i handlowego.
- Oddziel koszty jednorazowe, koszty na poziomie partii, koszty jednostkowe, koszty warunkowe i koszty logistyczne.
- Porównaj wolumen roczny łącznie z wielkością partii i częstotliwością dopuszczania partii.
- Geometria, dostęp, maskowanie i dokumentacja potwierdzająca mogą mieć większe znaczenie niż całkowite wymiary części.
- Czas realizacji obejmuje zależności związane z danymi wejściowymi, oprzyrządowaniem, próbą, badaniami i zatwierdzeniem.
- Przed porównaniem ceny jednostkowej porównaj całkowity zakres, założenia i ryzyko związane ze zmianami.
Źródła techniczne
1. SAE International. AMS2430U, Kulowanie. Wydanie zmienione w kwietniu 2018 r.
3. SAE International. ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania.
4. SAE International. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania.
5. SAE International. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania.
6. SAE International. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu.
8. AIAG. PPAP-4, Production Part Approval Process, 4th Edition.
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj dokładnie te rewizje, zakresy zatwierdzeń i wymagania klienta, które wskazano w umowie. Ten przewodnik objaśnia strukturę wyceny; nie jest cennikiem, wiążącą ofertą ani substytutem jednostki odpowiedzialnej za projekt.
Wycena i wsparcie inżynieryjne SP Center
SP Center wspiera wyjaśnianie wymagań, ocenę wykonalności, opracowanie koncepcji oprzyrządowania i maskowania, próby, rozwój procesu, kontrolę intensywności Almena i pokrycia powierzchni, planowanie kwalifikacji, metody weryfikacji naprężeń szczątkowych, identyfikowalność i kontrolowane kulowanie seryjne zgodnie z potwierdzonymi wymaganiami klienta.
