Utveckla processen för exakt titanlegering, tillstånd och komponentgeometri samtidigt som kulpeningsmedium, kontaminering, Almen-svar, täckningsgrad och ytintegritet kontrolleras.
Titankulpening kräver komponentspecifik utveckling. Ett stålrecept eller en nominellt skonsammare generisk cykel kan inte överföras genom antaganden. Legering och produktform, värmebehandling, sektionstjocklek, kritisk geometri, inkommande yta, kontamineringsrestriktioner, kulpeningsmedium, Almenintensitet, täckningsgrad, exponering och acceptansunderlag måste utvecklas som en kontrollerad väg.

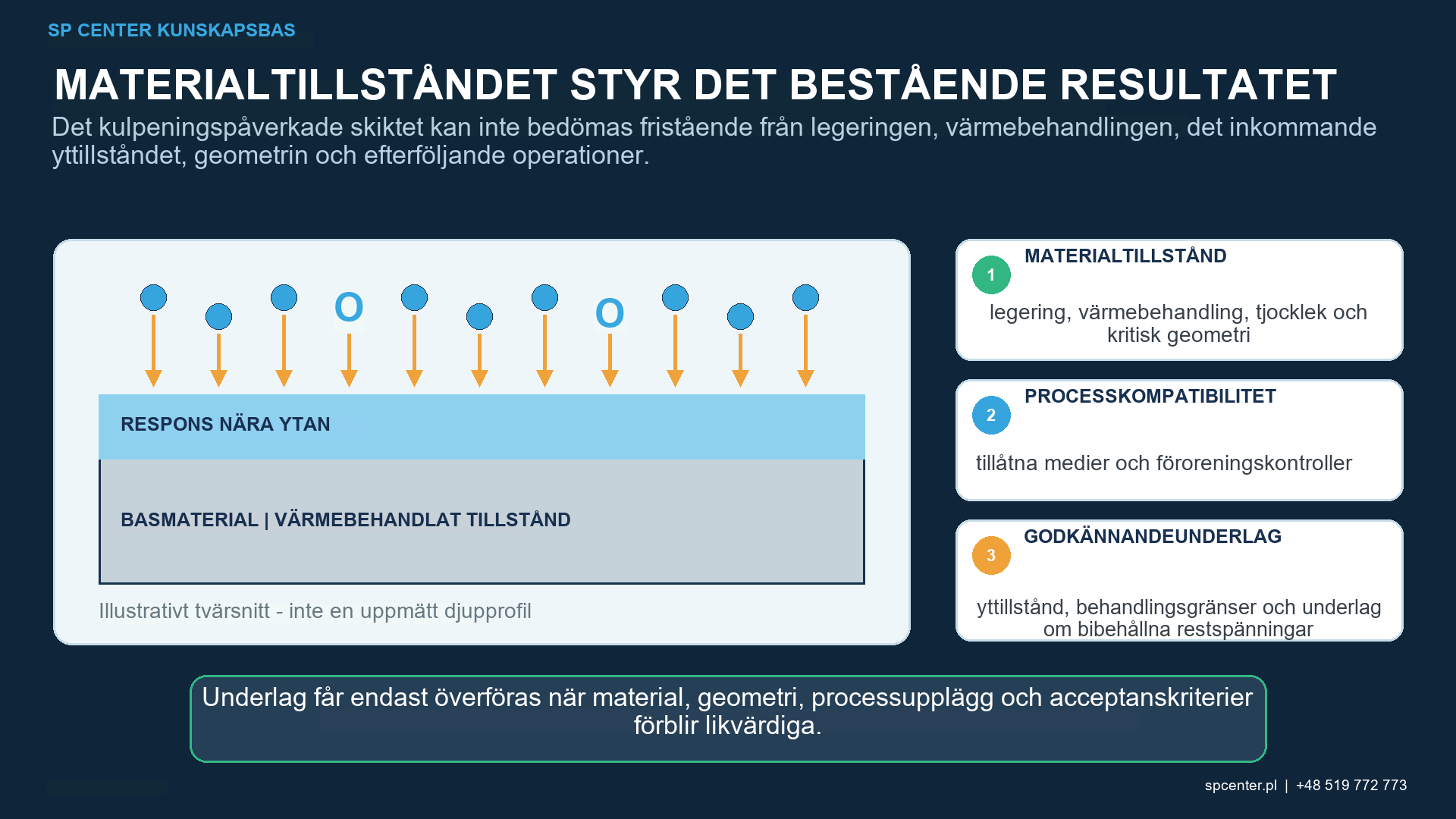

Varför är ”titan” otillräckligt för att välja en process?
| Fall av titanmaterial | Varför distinktionen är viktig | Kvalificeringsfokus |
|---|---|---|
| Kommersiellt rent titan | Styrka, formbarhet och ytrespons varierar beroende på sort och tidigare arbete | Sort, produktform, hårdhets-/styrketillstånd, tunna egenskaper och ytgränser |
| Alfa- eller nära-alfa-legering | Tillämpningar med förhöjd temperatur och krypning/utmattning kan ställa specifika ytkrav | Exakt värmebehandling, driftstemperaturbas, geometri och validerad ytrespons |
| Alfa-beta-legering, inklusive Ti-6Al-4V | Egenskaperna varierar beroende på produktform, värmebehandling och mikrostruktur | Överför inte ett processupplägg för Ti-6Al-4V mellan smide, stång, plåt eller reparationstillstånd utan granskning |
| Beta- eller metastabil beta-legering | Hög hållfasthet och värmebehandlingskänslighet kan ändra intryckning, deformation och utmattningsrespons | Faktiskt tillstånd, hårdhet, sektionsgeometri och komponentspecifika underlag |
| Belagd, reparerad eller tidigare bearbetad yta | Tidigare operationer kan ändra åtkomst, kontaminering, vidhäftning, dimensioner och acceptans | Auktoriserad tillverkningssekvens och uttrycklig beslut om fortsatt hantering av befintliga lager eller reparationer |
Tabell 1. Enbart legeringsfamiljen definierar inte responsen på kulpening; det faktiska materialtillståndet och tillverkningshistoriken har betydelse.
Titanlegeringar skiljer sig från stål i elasticitetsmodul, plastisk respons, deformationshärdning, tribologiskt beteende och känslighet för ytbeskaffenhet. Även två komponenter med samma nominella legering kan behöva olika bearbetningsvägar eftersom produktform, värmebehandling, bearbetning, geometri, belastning och kundkrav skiljer sig åt.
Vad kan kontrollerad kulpening uppnå på titan?
Kontrollerade stötar kan plastiskt modifiera området nära ytan och introducera ett tryckande restspänningsfält. Detta kan stödja utmattningsprestanda för det kvalificerade materialet, geometrin och belastningsfallet. Fältets storlek och djup, förändringen av utmattningslivslängd och nytta bevisas inte enbart av legeringsnamnet, Almenintensiteten eller täckningsgraden.
Kulpening används endast när ritningen, den godkända konstruktionsavsikten eller reparations-/tillverkningsvägen kräver det. Det får inte dölja bearbetningsskador, befintliga veck, sprickor, brännskador eller andra olösta ytdefekter.

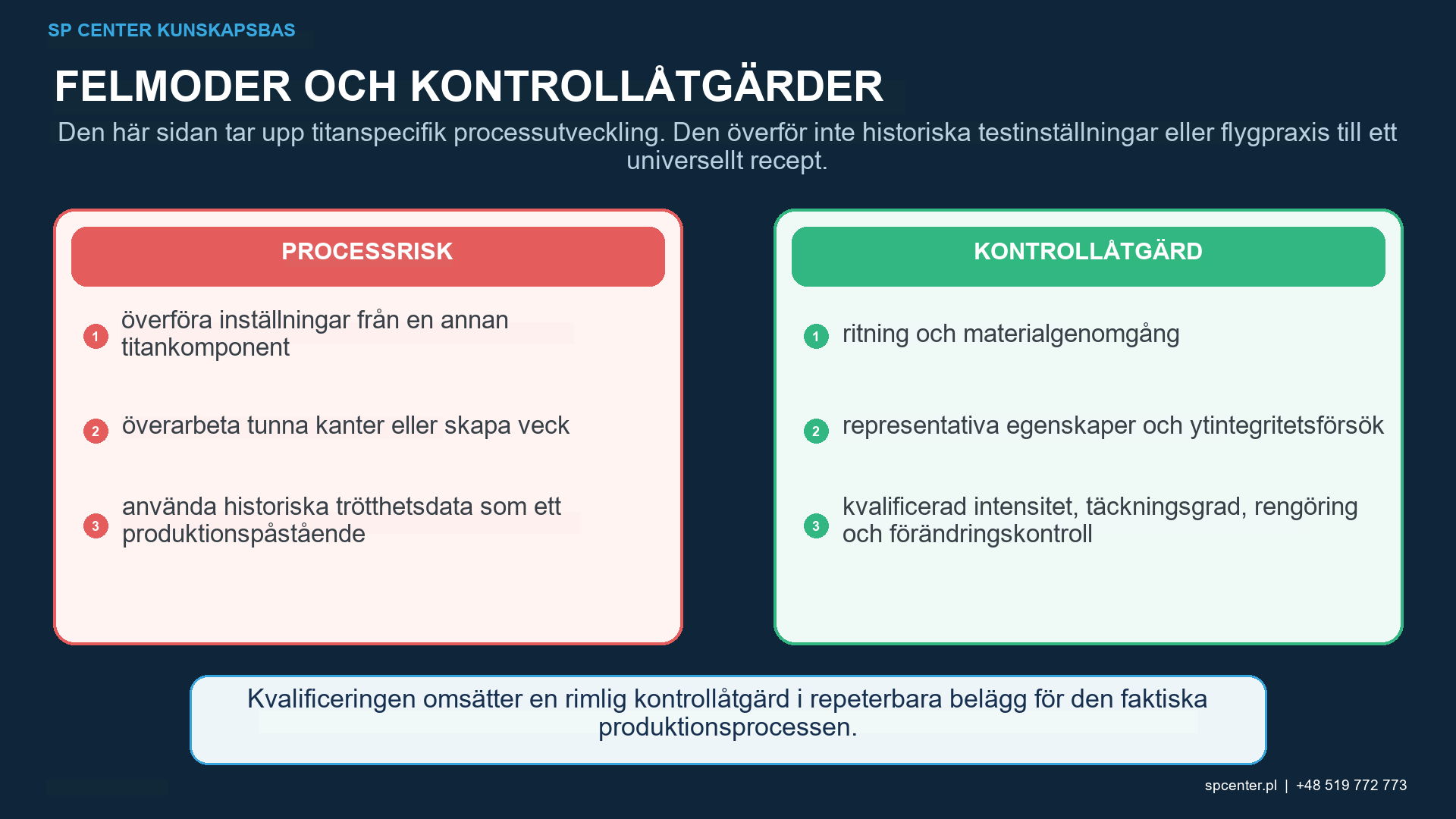

Hur kontrolleras kulpeningsmedium och kontaminering?
| Kontrollområde | Titanspecifik fråga | Underlag |
|---|---|---|
| Mediagodkännande | Är material, storlek, hårdhet, form och driftsförhållanden tillåtna för denna kund- och legeringsprocessupplägg? | Åberopade process-/mediadokument, certifikat och driftsblandningsdokumentation |
| Korskontaminering | Kan tidigare kulpeningsmedium, damm, utrustning, verktyg eller hantering överföra förbjudet främmande material? | Dedikerad eller validerad omställningsväg och obligatorisk renhetsverifiering |
| Strömningsgrad | Ger den nuvarande konfigurationen det specificerade standardiserade svaret utan att lämna det godkända fönstret? | Verifiering av mättnadskurva och Almenintensitet enligt den åberopade proceduren |
| Geometri och åtkomst | Kan strömmen nå radieövergångar, hål, kanter och maskerade gränser vid den kvalificerade vinkeln och avståndet? | Definition och täckningsgrad av fixtur/bana vid föreskrivna platser med sämst åtkomst |
| Yta och dimensioner | Är ytråhet, intryck, veck/överlappningar, kanttillstånd, distorsion och dimensioner acceptabla? | Åberopad visuell, dimensionell, yt- eller annan komponentinspektion |
| Rengöring och nedströms väg | Kan kulpeningsmedium och rester avlägsnas utan kemisk eller mekanisk skada på det behandlade lagret? | Auktoriserad rengörings-/torkningsmetod, kompatibilitet och nedströmsstatus |
Tabell 2. Medieval inkluderar mekanisk kapacitet, ytintegritet och den fullständiga kontamineringsvägen.
Stål, konditionerad skuren tråd, keramik, glas eller annat sfäriskt medium är inte automatiskt tillåtet eller förbjudet enbart för att substratet är titan. De åberopade specifikationerna och kundrestriktioner avgör det tillåtna systemet. Mediehistorik, skåp och återvinningskrets, verktyg, masker, hantering och behållare kan alla överföra främmande material.
Ett mediebyte är inte automatiskt ett kvalificerat utrustningsbyte. Dedikerad utrustning eller en validerad rengörings- och frisläppningsväg kan krävas. Den valda processen måste också ta bort kvarhållna partiklar och rester från hela geometrin utan att införa en icke-godkänd kemisk eller slipande efterbehandling.
Hur väljs och tolkas Almenintensitet?
Produktionen måste reproducera det intervall som anges i ritningen och styrande processdokument. Där det finns behörighet för design eller processutveckling måste det auktoriserade valet beakta materialtillstånd, sektionstjocklek, geometri, kulpeningsmedium och komponentytor. Det tekniska målet är ett demonstrerat fönster – inte den högsta uppnåeliga intensiteten.
Längre exponering reparerar inte ett intensitetsresultat utanför det auktoriserade intervallet. Lika Almenintensitet som erhålls med olika mediapopulationer bevisar inte lika grovhet, kallbearbetning, restspänningsprofil eller utmattningsbeteende på titan.
Varför är täckningsgrad, exponering och komponentacceptans separata?
| Underlagsnivåer | Vad den fastställer | Vad det inte fastställer ensamt |
|---|---|---|
| Almenintensitet | Standardiserad respons hos den definierade kulpeningsstrålen och uppställningen | Restspänningsprofil, utmattningslivslängd, täckningsgrad eller acceptabel titanyta |
| Täckningsgrad | Omfattning av slagmärken över den specificerade komponentytan | Korrekt intensitet, acceptabel exponeringsmultipel eller frihet från skador/kontaminering |
| Kvalificerad exponering | Auktoriserad tid, passager, rotation eller rörelse i förhållande till 100 %-täckningsbaslinjen vid behov | En visuellt uppräknelig procentandel över 100 % eller garanterad utmattningsfördel |
| Yt-/dimensionsinspektion | Överensstämmelse med åberopade kriterier för ytråhet, skada, gräns, kant, distorsion och dimension | Specificerat spänningstillstånd under ytan om det inte mäts separat |
| Validering av restspänning eller utmattning | Uppmätt svar för det angivna materialet, metoden, platsen och skick | Universell överföring till andra titankvaliteter, geometrier eller processkonfigurationer |
Tabell 3. Varje underlagsnivåer besvarar en annan acceptansfråga.
Täckningsgrad bedöms på obligatoriska områden och vid svåra gränser eller skuggade funktioner med hjälp av den godkända metoden. När en exponering över 100 % specificeras, implementeras den normalt som en auktoriserad multipel av den tid som krävs för att etablera fullständig täckningsgrad – inte genom att visuellt räkna slagmärken bortom 100 %.

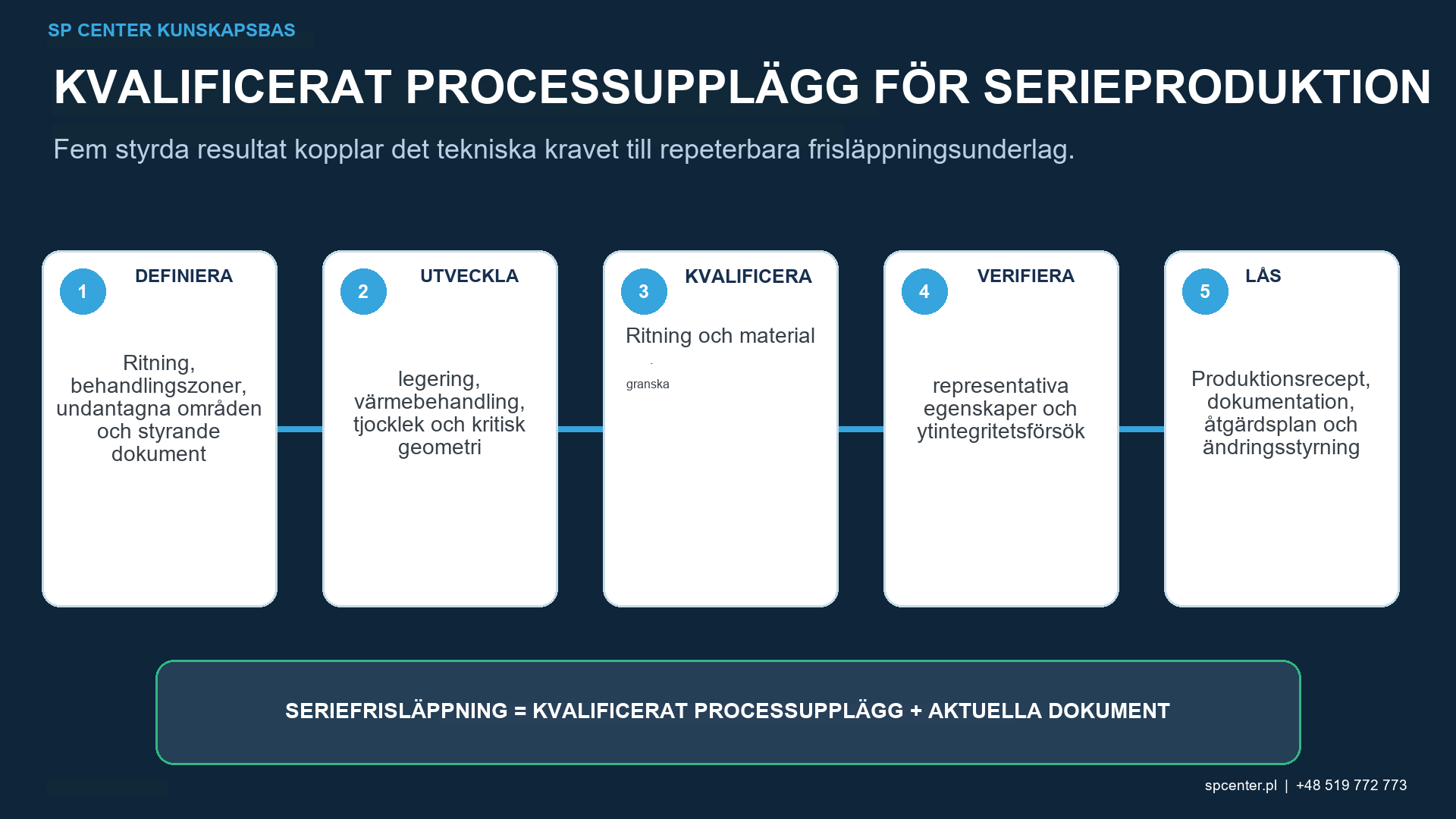

Hur representeras den faktiska komponenten i kvalificeringen?
| Steg | Nödvändig utdata | Ändra känslighet |
|---|---|---|
| Krav- och materialgranskning | Ritningshierarki, legerings-/produktform, värmebehandling, servicemål, zoner och undantag | Ny revision, materialkälla/tillstånd, reparationstillstånd eller designavsikt |
| Risk- och geometrigranskning | Kritiska radier, hål, kanter, tunna väggar, masker, åtkomst, mediehållning och distorsionskontroller | Ändrad funktion, fixtur, mask, belastning eller delorientering |
| Val av kulpeningsmedium och utrustning | Tillåtna kulpeningsmedier, stabil leveranskonfiguration och väg för kontamineringskontroll | Ändring av grupp, storlek eller hårdhet för kulpeningsmediet, separator, munstycke, metarhjul eller utrustningsplats |
| Strömkvalificering | Giltig mättnadskurva och verifieringsplatser för Almenintensitet | Ändrade ströminställningar, verktyg eller tillstånd utanför godkända gränser |
| Komponentkvalificering | Täcknings-/exponeringsbaslinje, ytintegritet, dimensioner och eventuell specificerad validering | Ändrad geometri, väg, sekvens, ytberedning eller acceptansmetod |
| Produktionskontroll | Släppt recept, serie-/partidokumentation, mediekontroll, underhåll, larm och reaktionsplan | Programvara, underhåll, rengöring eller ändring av nedströmssekvens |
Tabell 4. Kvalificering kopplar det standardiserade strömsvaret till representativa titanegenskaper och kontrollerad serieproduktion.
Tunna väggar, fria kanter, små radier, hål, splines och maskerade övergångar kan reagera annorlunda än en öppen plan kupong. Test- och inspektionsplanen bör representera geometrin med högst risk, inkommande yta, fixturstöd, väg, anslagsvinkel och nedströmsväg. Yt- och dimensionsbevis krävs fortfarande även när intensitet och täckningsgrad överensstämmer.
Hur bör rengöring och efterföljande operationer kontrolleras?
Rengöring, etsning, betning, avlägsnande av beläggning, polering och andra kemiska eller mekaniska operationer kan förändra titanytan eller det mekaniskt påverkade skiktet. De ska ingå i en fastställd, materialkompatibel processföljd med styrning av kontaminering, eventuell vätgasrelaterad risk, materialavverkning, sköljning, torkning och acceptans. Inför inte slentrianmässigt en generell efterbehandling efter kulpening.
Vad är titankulpening?
Det är kontrollerad kulpening som appliceras på en specificerad titanlegering och tillstånd för att modifiera det mekaniska tillståndet nära ytan. Det kräver definierade kulpeningsmedier, Almenintensitet, täckningsgrad, exponering, geometri, ytacceptans och kontamineringskontroller.
Kan Ti-6Al-4V-komponenter kulpenas?
Ja, när ritningen och det kvalificerade processupplägget tillåter det. Produktform, värmebehandling, geometri, initial yta, kulpeningsmedium, intensitet, täckningsgrad, kontaminering och acceptanskriterier måste matcha komponenten.
Kan ett recept för stålkulpening användas för titan?
Inte genom antagande. Titanlegeringens respons, modul, sektionskänslighet, ytintegritet och kontamineringsrestriktioner skiljer sig åt. Överföring kräver auktoriserade tekniska underlag knutna till den faktiska komponenten och processen.
Vilka kulpeningsmedium är bäst för titankulpening?
Inget medium är universellt bäst. De styrande kraven måste tillåta det, och kvalificeringen måste ta hänsyn till uppnåelig intensitet, åtkomst, grovhet, inbäddat eller överfört material, nedbrytning, driftsblandning och utrustningens renlighet.
Bevisar korrekt Almenintensitet titanrestspänning?
Nej. Almenintensitet är kulpeningsstrålens standardiserade Almenrespons. Komponentens restspänningsprofil kräver en specificerad mät- eller valideringsmetod när det är ett acceptans- eller designkrav.
Är 100 %-täckningsgrad och kvalificerad exponering samma sak?
Nej. Täckningsgrad utvärderar slagmärken över den erforderliga ytan. Kvalificerad exponering definierar den godkända varaktigheten eller rörelsehistoriken; värden över 100 % baseras normalt på en exponeringsmultipel efter att 100 %-baslinjen har fastställts.
Vilka ytrisker måste kontrolleras på titan?
Beroende på komponenten: ytråhet, överdriven intryckning, veck/överlappningar, kantskador, deformation, maskeringsgränser, inbäddat främmande material, kvarhållet medium och kompatibilitet med rengöring, beläggning eller montering.
Vad bör en offertförfrågan för titandelar innehålla?
Tillhandahåll ritning/revision, legerings- och produktform, värmebehandling/tillstånd, inkommande yta och tidigare processer, zoner, kulpeningsmedium-/kontamineringsrestriktioner, intensitet, täckningsgrad/exponering, geometri, kvantiteter, yt-/dimensionsgränser och dokumentation.
Viktiga slutsatser
- Utveckla processen för den exakta titanlegeringen, produktformen, tillståndet och komponenten.
- Överför inte ett stål eller ett annat titanrecept utan auktoriserat underlag.
- Håll Almenintensitet, täckningsgrad, exponering och restspänningsbevis åtskilda.
- Kontrollera mediakapacitet och den fullständiga kontamineringsvägen tillsammans.
- Verifiera ytråhet, veck/överlappningar, kanter, dimensioner och kvarhållna medier där det behövs.
- Representera tunn och svår geometri vid kvalificering och täckningsinspektion.
- Kontrollera rengöring, underhåll och andra ändringar genom den godkända vägen.
Relaterade SP Center-guider
Tekniska källor
1. SAE AMS2430U: Kulpening, reviderad april 2018
2. SAE J2441_202511: Kulpening, stabiliserad november 2025
4. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
5. SAE AMS2431E: Kulpeningsmedier, allmänna krav, reviderad april 2023
6. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
Standardnotering: Ritning, kontrakt och vidareförda kundkrav avgör tillämpbarhet och revision. Denna guide föreskriver inte en universell titanintensitet, kulpeningsmedium eller efterbehandling och ersätter inte komponentspecifik validering.
