Vyvinúť proces pre presnú titánovú zliatinu, stav a geometriu komponentu a zároveň kontrolovať médium, kontamináciu, Almenovu odozvu, pokrytie a integritu povrchu.
Guľôčkovanie titánových súčiastok vyžaduje vývoj procesu pre konkrétny komponent. Receptúru určenú pre oceľ ani nominálne šetrnejší všeobecný cyklus nemožno preniesť iba na základe predpokladu. Zliatina a tvar výrobku, tepelné spracovanie, hrúbka prierezu, kritická geometria, vstupný povrch, obmedzenia kontaminácie, médium, Almenova intenzita, stupeň pokrytia, expozícia a doklady o akceptácii sa musia vyvinúť ako jeden riadený procesný postup.
Prečo „titán“ nestačí na výber procesu?
| Titánový materiál | Prečo je tento rozdiel dôležitý | Zameranie kvalifikácie |
|---|---|---|
| Komerčne čistý titán | Pevnosť, tvárnosť a povrchová odozva sa líšia v závislosti od triedy a predchádzajúcej práce | Trieda, tvar produktu, stav tvrdosti/pevnosti, tenké prvky a povrchové limity |
| Alfa alebo takmer alfa zliatina | Aplikácie pri zvýšených teplotách a pri tečení/únave môžu klásť špecifické požiadavky na povrch | Presné tepelné spracovanie, základ prevádzkovej teploty, geometria a validovaná povrchová odozva |
| Alfa-beta zliatina vrátane Ti-6Al-4V | Vlastnosti sa líšia v závislosti od formy produktu, tepelného spracovania a mikroštruktúry | Neprenášajte Ti-6Al-4V postup medzi výkovkami, tyčami, plechmi alebo opravnými podmienkami bez kontroly |
| Beta alebo metastabilná beta zliatina | Vysoká pevnosť a citlivosť na tepelné spracovanie môžu zmeniť reakciu na vtlačenie, deformáciu a únavu | Skutočný stav, tvrdosť, geometria prierezu a doklady špecifické pre daný komponent |
| Potiahnutý, opravený alebo predtým spracovaný povrch | Predchádzajúce operácie môžu zmeniť prístup, kontamináciu, priľnavosť, rozmery a akceptáciu | Autorizovaná výrobná postupnosť a explicitné usporiadanie existujúcich vrstiev alebo opráv |
Tabuľka 1. Samotná skupina zliatin nedefinuje reakciu na guľôčkovanie; dôležitý je skutočný stav materiálu a história výroby.

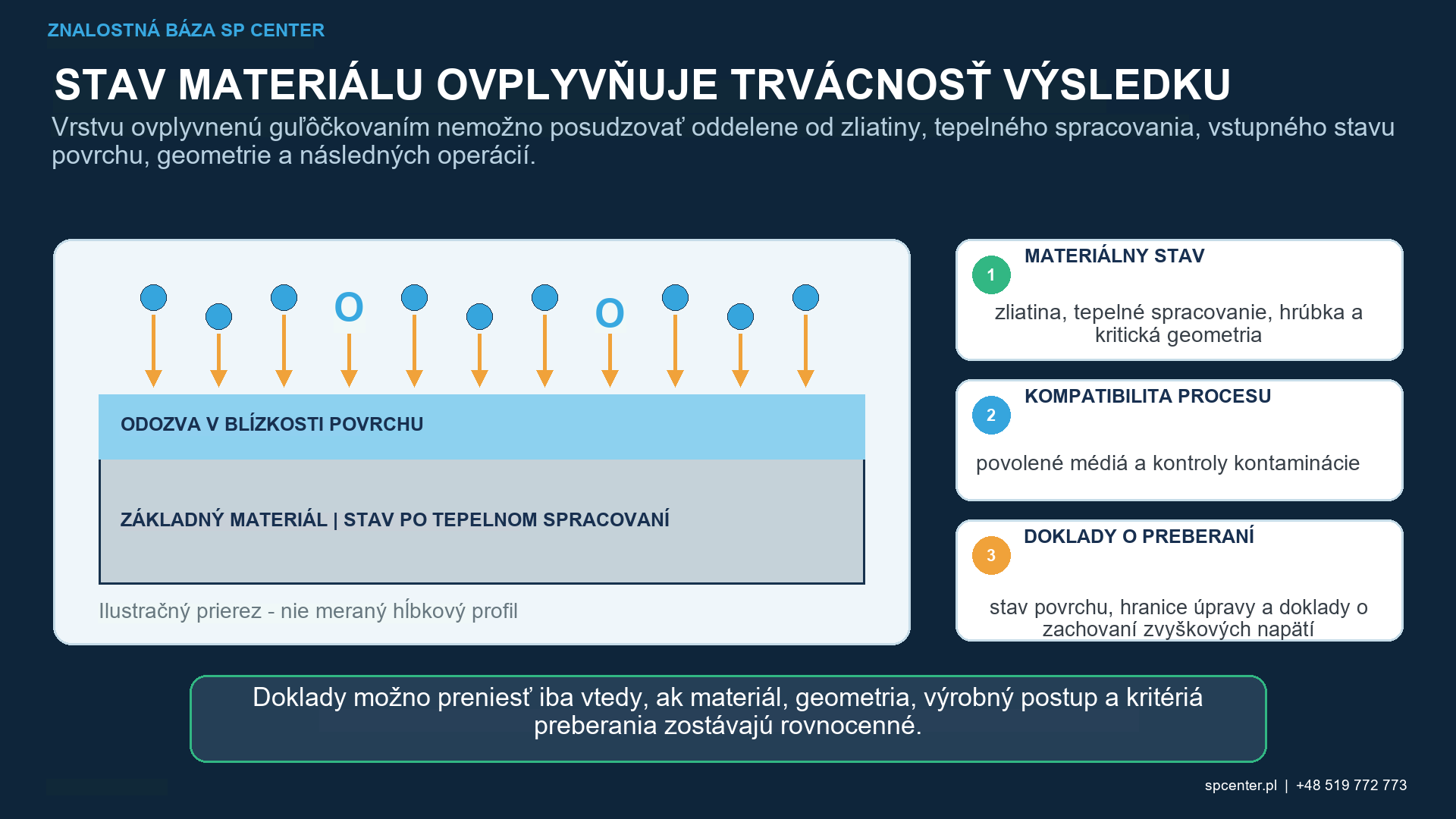

Titánové zliatiny sa líšia od ocelí modulom pružnosti, plastickou odozvou, spevnením, tribologickým správaním a citlivosťou na stav povrchu. Dokonca aj dva komponenty s rovnakou nominálnou zliatinou môžu vyžadovať rôzne postupy, pretože sa líši tvar výrobku, tepelné spracovanie, obrábanie, geometria, zaťaženie a požiadavky zákazníka.
Čo sa dá dosiahnuť riadeným guľôčkovaním na titáne?
Riadené nárazy môžu plasticky modifikovať oblasť blízko povrchu a zaviesť pole zvyškového napätia v tlaku. To môže podporiť únavové vlastnosti pre kvalifikovaný materiál, geometriu a prípad zaťaženia. Veľkosť a hĺbka poľa, zmena únavovej životnosti a prevádzkový prínos nie sú preukázané len názvom zliatiny, Almenovou intenzitou alebo pokrytím.
Guľôčkovanie sa používa iba vtedy, keď si to vyžaduje výkres, schválený konštrukčný zámer alebo postup opravy/výroby. Nesmie zakrývať poškodenia obrábaním, už existujúce záhyby, praskliny, spáleniny alebo iné nevyriešené povrchové chyby.

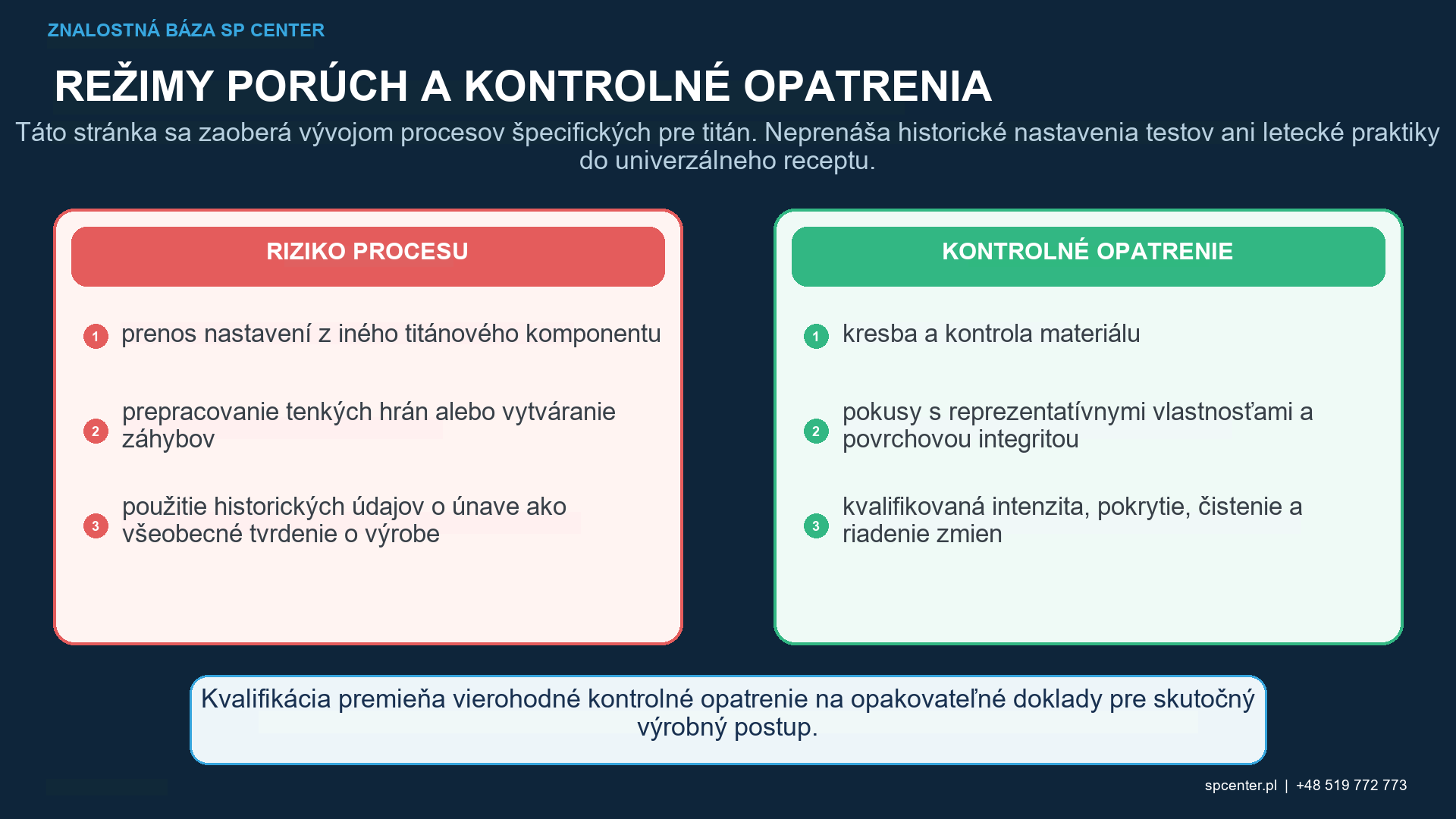

Ako sa kontrolujú médiá a kontaminácia?
| Kontrolná oblasť | Otázka týkajúca sa titánu | Doklad |
|---|---|---|
| Schválenie média | Je materiál, veľkosť, tvrdosť, tvar a prevádzkové podmienky povolené pre tohto zákazníka a postup zliatiny? | Využité dokumenty o procese/médiách, certifikáty a záznamy o prevádzkovom mixe |
| Krížová kontaminácia | Môžu predchádzajúce médiá, prach, zariadenia, nástroje alebo manipulácia prenášať zakázaný cudzí materiál? | Vyhradený alebo validovaný postup prestavby a požadované overenie čistoty |
| Závažnosť toku | Poskytuje súčasné nastavenie špecifikovanú štandardizovanú odozvu bez opustenia schváleného okna? | Overenie krivky nasýtenia a Almenovej intenzity podľa odkazovaného postupu |
| Geometria a prístup | Môže prúd dosiahnuť zaoblenia, otvory, hrany a maskované hranice pod kvalifikovaným uhlom a odstupom? | Definícia a pokrytie upínacieho prípravku/dráhy v predpísaných miestach s najhorším prístupom |
| Povrch a rozmery | Sú drsnosť, vtlačenie, prehyby/prekrytia, stav hrán, deformácia a rozmery prijateľné? | Odkazovaná vizuálna, rozmerová, povrchová alebo iná kontrola komponentov |
| Čistenie a následný postup | Je možné odstrániť médiá a zvyšky bez chemického alebo mechanického poškodenia upravenej vrstvy? | Autorizovaná metóda čistenia/sušenia, kompatibilita a stav následného spracovania |
Tabuľka 2. Výber média zahŕňa mechanickú schopnosť, integritu povrchu a kompletnú cestu kontaminácie.
Oceľ, upravený rezaný drôt, keramika, sklo alebo iné guľovité médium nie je automaticky povolené ani zakázané len preto, že substrátom je titán. Povolený systém určujú uvedené špecifikácie a obmedzenia zákazníka. História média, skriňa a regeneračný obvod, nástroje, masky, manipulácia a nádoby môžu prenášať cudzí materiál.
Zmena média nie je automaticky kvalifikovanou zmenou zariadenia. Môže byť potrebné špecializované zariadenie alebo validovaná cesta čistenia a uvoľnenia. Zvolený proces musí tiež odstrániť zadržané častice a zvyšky z celej geometrie bez zavedenia neschválenej chemickej alebo abrazívnej následnej úpravy.
Ako sa vyberá a interpretuje Almenova intenzita?
Výroba musí reprodukovať rozsah stanovený výkresom a rozhodujúcimi procesnými dokumentmi. Ak existuje oprávnenie na konštrukčné rozhodnutie alebo vývoj procesu, schválený výber musí zohľadniť stav materiálu, hrúbku prierezu, geometriu, médium a medze stavu povrchu súčiastky. Technickým cieľom je preukázaný procesný rozsah, nie najvyššia dosiahnuteľná intenzita.
Dlhšia expozícia neopravuje výsledok intenzity mimo autorizovaného rozsahu. Rovnaká Almenova intenzita získaná s rôznymi populáciami médií nedokazuje rovnakú drsnosť, tvárnenie za studena, profil zvyškového napätia alebo únavové správanie titánu.
Prečo sú pokrytie, expozícia a prijatie komponentu oddelené?
| Úroveň dokladov | Čo sa stanovuje | Čo sama osebe nestanovuje |
|---|---|---|
| Almenova intenzita | Štandardizovaná odozva definovaného prúdu a usporiadania guľôčkovania | Profil zvyškového napätia, únavová životnosť, pokrytie alebo prijateľný titánový povrch |
| Pokrytie | Rozsah dokladov o náraze na špecifikovanom povrchu komponentu | Správna intenzita, prijateľný násobok expozície alebo absencia poškodenia/kontaminácie |
| Kvalifikovaná expozícia | Autorizovaný čas, prechody, rotácia alebo pohyb vzhľadom na základnú líniu pokrytia 100 %, ak je to potrebné | Vizuálne započítateľné percento nad 100 % alebo zaručený prínos z hľadiska únavy |
| Kontrola povrchu/rozmerov | Zhoda s kritériami drsnosti, poškodenia, hranice, hrany, deformácie a rozmerov | Špecifikovaný stav podpovrchového napätia, pokiaľ nie je meraný samostatne |
| Validácia zvyškového napätia alebo únavy | Nameraná odozva pre uvedený materiál, metódu, umiestnenie a podmienka | Univerzálny prenos na iné triedy titánu, geometrie alebo konfigurácie procesu |
Tabuľka 3. Každá úroveň dokladov odpovedá na inú otázku prijatia.
Pokrytie sa posudzuje na požadovaných plochách a na zložitých hraniciach alebo tieňovaných prvkoch pomocou schválenej metódy. Ak je špecifikovaná expozícia nad 100 %, zvyčajne sa implementuje ako autorizovaný násobok času potrebného na dosiahnutie úplného pokrytia – nie vizuálnym počítaním stôp nárazu za 100 %.

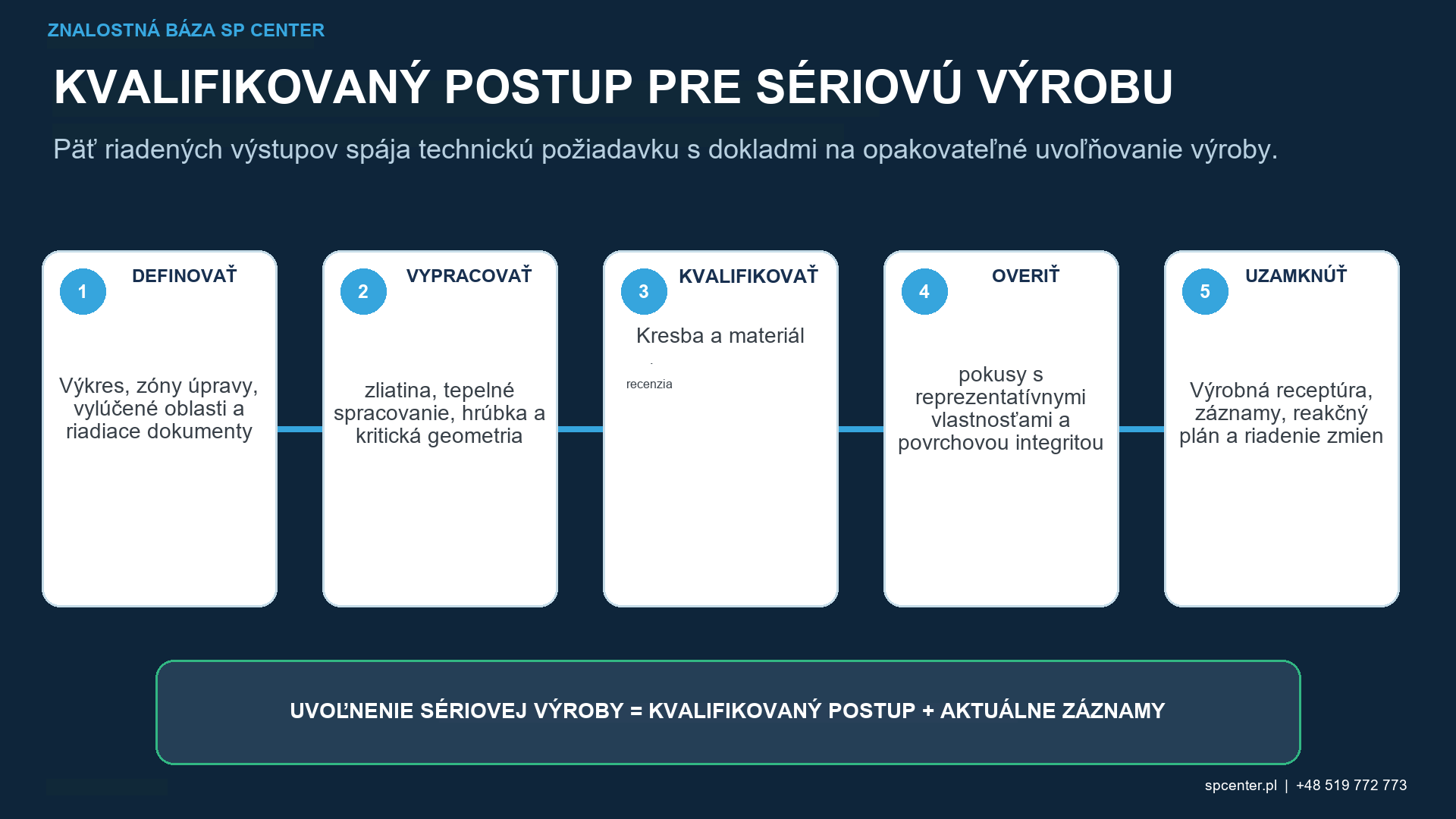

Ako je skutočný komponent reprezentovaný v kvalifikácii?
| Fáza | Požadovaný výstup | Zmeniť citlivosť |
|---|---|---|
| Preskúmanie požiadaviek a materiálov | Hierarchia výkresov, tvar zliatiny/výrobku, tepelné spracovanie, cieľ služby, zóny a výnimky | Nová revízia, zdroj/stav materiálu, stav opravy alebo zámer návrhu |
| Preskúmanie rizika a geometrie | Kritické polomery, otvory, hrany, tenké steny, masky, prístup, zadržiavanie médií a kontroly deformácie | Zmenený prvok, upínací prípravok, maska, zaťaženie alebo orientácia dielu |
| Výber média a zariadenia | Povolené médiá, stabilná konfigurácia dodávania a postup kontroly kontaminácie | Zmena skupiny/veľkosti/tvrdosti médií, separátora, trysky/kotúča alebo umiestnenia zariadenia |
| Kvalifikácia prúdu | Platná krivka nasýtenia a miesta overenia Almenovej intenzity | Zmenené nastavenia prúdu, nástroje alebo stav mimo povolených limitov |
| Kvalifikácia komponentu | Základná línia pokrytia/expozície, integrita povrchu, rozmery a akékoľvek špecifikované overenie | Zmenená geometria, dráha, postupnosť, príprava povrchu alebo metóda prijatia |
| Riadenie výroby | Uvoľnená receptúra, záznamy o sériovom čísle/šarži, kontrola médií, údržba, alarmy a reakčný plán | Zmena softvéru, údržby, čistenia alebo následnej postupnosti |
Tabuľka 4. Kvalifikácia spája štandardizovanú odozvu prúdu s reprezentatívnymi titánovými vlastnosťami a kontrolovanou sériovou výrobou.
Tenké steny, voľné hrany, malé polomery, otvory, drážky a maskované prechody sa môžu správať odlišne od otvoreného plochého kupónu. Plán skúšok a kontroly by mal predstavovať geometriu s najvyšším rizikom, vstupný povrch, podperu upínacieho prípravku, dráhu, uhol nárazu a následný postup. Doklady o povrchu a rozmeroch zostávajú potrebné, aj keď intenzita a pokrytie zodpovedajú.
Ako by sa malo kontrolovať čistenie a následné operácie?
Čistenie, leptanie, morenie, odstraňovanie povlakov, leštenie a ďalšie chemické alebo mechanické operácie môžu zmeniť povrch titánu alebo mechanicky ovplyvnenú vrstvu. Musia byť súčasťou schválenej, s materiálom kompatibilnej výrobnej postupnosti, ktorá riadi kontamináciu, prípadné riziko súvisiace s vodíkom, úber materiálu, oplachovanie, sušenie a akceptáciu. Všeobecnú následnú operáciu po guľôčkovaní nezaraďujte iba zo zvyku.
Čo je guľôčkovanie titánu?
Je to kontrolované guľôčkovanie aplikované na špecifikovanú titánovú zliatinu a podmienky na úpravu mechanického stavu blízko povrchu. Vyžaduje si definované médiá, Almenovu intenzitu, pokrytie, expozíciu, geometriu, akceptáciu povrchu a kontroly kontaminácie.
Môžu byť komponenty Ti-6Al-4V guľôčkované?
Áno, ak to výkres a kvalifikovaný procesný postup povoľujú. Forma výrobku, tepelné spracovanie, geometria, počiatočný povrch, médium, intenzita, pokrytie, kontaminácia a kritériá prijateľnosti musia zodpovedať komponentu.
Môže sa receptúra na oceľové guľôčkovanie použiť pre titán?
Nie na základe predpokladu. Odozva titánovej zliatiny, modul, citlivosť prierezu, integrita povrchu a obmedzenia kontaminácie sa líšia. Prenos vyžaduje autorizované technické doklady viazané na skutočný komponent a proces.
Ktoré médiá sú najlepšie na guľôčkovanie titánu?
Žiadne médium nie je univerzálne najlepšie. Musia to povoľovať riadiace požiadavky a kvalifikácia musí zahŕňať dosiahnuteľnú intenzitu, prístup, drsnosť, vložený alebo prenesený materiál, rozpad, prevádzkovú zmes a čistotu zariadenia.
Dokazuje správna Almenova intenzita zvyškové napätie v titáne?
Nie. Almenova intenzita je štandardizovaná odozva prúdu. Profil zvyškového napätia komponentu vyžaduje špecifikovanú metódu merania alebo validácie, ak ide o požiadavku na prijatie alebo návrh.
Sú pokrytie 100 % a kvalifikovaná expozícia to isté?
Nie. Pokrytie hodnotí doklady o náraze na požadovanom povrchu. Kvalifikovaná expozícia definuje povolené trvanie alebo históriu pohybu; hodnoty nad 100 % sú zvyčajne založené na násobku expozície po stanovení základnej línie 100 %.
Aké povrchové riziká sa musia skontrolovať na titáne?
V závislosti od komponentu: drsnosť, nadmerné vtlačenie, prehyby/prekrytia, poškodenie hrán, deformácia, maskovanie hraníc, vložený cudzí materiál, zadržané médiá a kompatibilita s čistením, povrchovou úpravou alebo montážou.
Čo by mala obsahovať výzva na cenovú ponuku (RFQ) na titánové diely?
Poskytnite výkres/revíziu, tvar zliatiny a výrobku, tepelné spracovanie/stav, vstupný povrch a predchádzajúce procesy, zóny, obmedzenia médií/kontaminácie, intenzitu, pokrytie/expozíciu, geometriu, množstvá, povrchové/rozmerové limity a záznamy.
Kľúčové poznatky
- Vypracujte proces pre presnú titánovú zliatinu, tvar výrobku, stav a komponent.
- Neprenášajte oceľ alebo inú titánovú receptúru bez autorizovaných dokladov.
- Uchovávajte doklady o intenzite, pokrytí, expozícii a zvyškovom napätí podľa Almena oddelene.
- Kontrolujte schopnosť média a celú cestu kontaminácie spoločne.
- Overte drsnosť, prehyby/prekrytia, hrany, rozmery a zadržané médiá tam, kde je to potrebné.
- Znázornite tenkú a náročnú geometriu pri kvalifikácii a kontrole pokrytia.
- Kontrolujte čistenie, údržbu a ďalšie zmeny prostredníctvom schváleného postupu.
Súvisiace príručky SP Center
Technické zdroje
1. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
2. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
4. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
5. SAE AMS2431E: Médium na guľôčkovanie – všeobecné požiadavky, revízia z apríla 2023
6. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
Poznámka k norme: Výkres, zmluva a prenesené požiadavky zákazníka určujú použiteľnosť a revíziu. Táto príručka nepredpisuje univerzálnu intenzitu titánu, médium alebo následnú úpravu a nenahrádza validáciu špecifickú pre daný komponent.
