Vyvinout proces pro přesnou titanovou slitinu, stav a geometrii součásti a zároveň kontrolovat média, kontaminaci, Almenovu odezvu, pokrytí a integritu povrchu

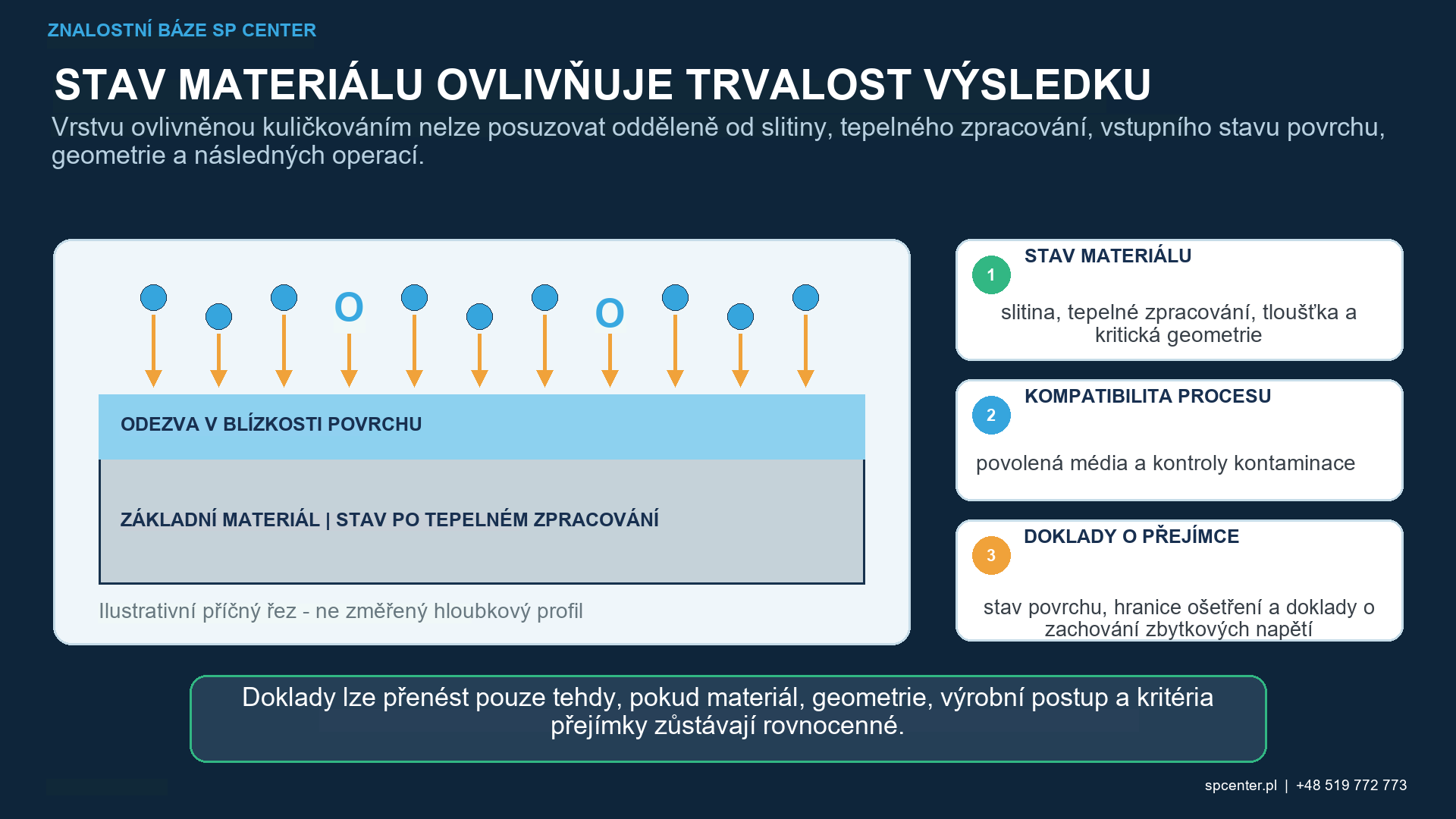

Kuličkování titanu vyžaduje vývoj specifických pro jednotlivé komponenty. Recepturu oceli nebo nominálně šetrnější generický cyklus nelze přenést na základě předpokladů. Tvar slitiny a produktu, tepelné zpracování, tloušťka průřezu, kritická geometrie, vstupní povrch, omezení kontaminace, média, Almenova intenzita, pokrytí, expozice a doklady o přijetí musí být vyvinuty jako jedna řízená cesta.
Proč „titan“ nestačí k výběru procesu?
| Pouzdro z titanu | Proč je toto rozlišení důležité | Zaměření kvalifikace |
|---|---|---|
| Komerčně čistý titan | Pevnost, tvařitelnost a odezva povrchu se liší podle jakosti a předchozího zpracování | Jakost, tvar výrobku, stav tvrdosti/pevnosti, tenké struktury a povrchové limity |
| Alfa nebo téměř alfa slitina | Aplikace při zvýšených teplotách a při tečení/únavě mohou klást specifické požadavky na povrch | Přesné tepelné zpracování, základ provozní teploty, geometrie a validovaná odezva povrchu |
| Alfa-beta slitina, včetně Ti-6Al-4V | Vlastnosti se liší podle typu výrobku, tepelného zpracování a mikrostruktury | Nepřenášejte Ti-6Al-4V postup mezi výkovky, tyčí, deskou nebo opravenými podmínkami bez kontroly |
| Beta nebo metastabilní beta slitina | Vysoká pevnost a citlivost na tepelné zpracování mohou změnit vtlačení, deformaci a únavovou reakci | Skutečný stav, tvrdost, geometrie průřezu a doklady specifické pro danou součást |
| Potažený, opravený nebo dříve opracovaný povrch | Předchozí operace mohou změnit přístup, kontaminaci, adhezi, rozměry a přijetí | Autorizovaná výrobní sekvence a explicitní uspořádání stávajících vrstev nebo oprav |
Tabulka 1. Samotná řada slitin nedefinuje reakci na kuličkování; důležitý je skutečný stav materiálu a historie výroby.
Titanové slitiny se liší od ocelí modulem pružnosti, plastickou odezvou, zpevněním, tribologickým chováním a citlivostí na stav povrchu. I dvě součásti se stejnou nominální slitinou mohou vyžadovat různé postupy, protože se liší tvar výrobku, tepelné zpracování, obrábění, geometrie, zatížení a požadavky zákazníka.
Čeho lze dosáhnout řízeným kuličkováním titanu?
Řízené nárazy mohou plasticky modifikovat oblast blízko povrchu a zavést pole zbytkového napětí v tlaku. To může podpořit únavové vlastnosti pro kvalifikovaný materiál, geometrii a případ zatížení. Velikost a hloubka pole, změna únavové životnosti a provozní přínos nejsou prokázány pouze názvem slitiny, Almenovou intenzitou nebo pokrytím.

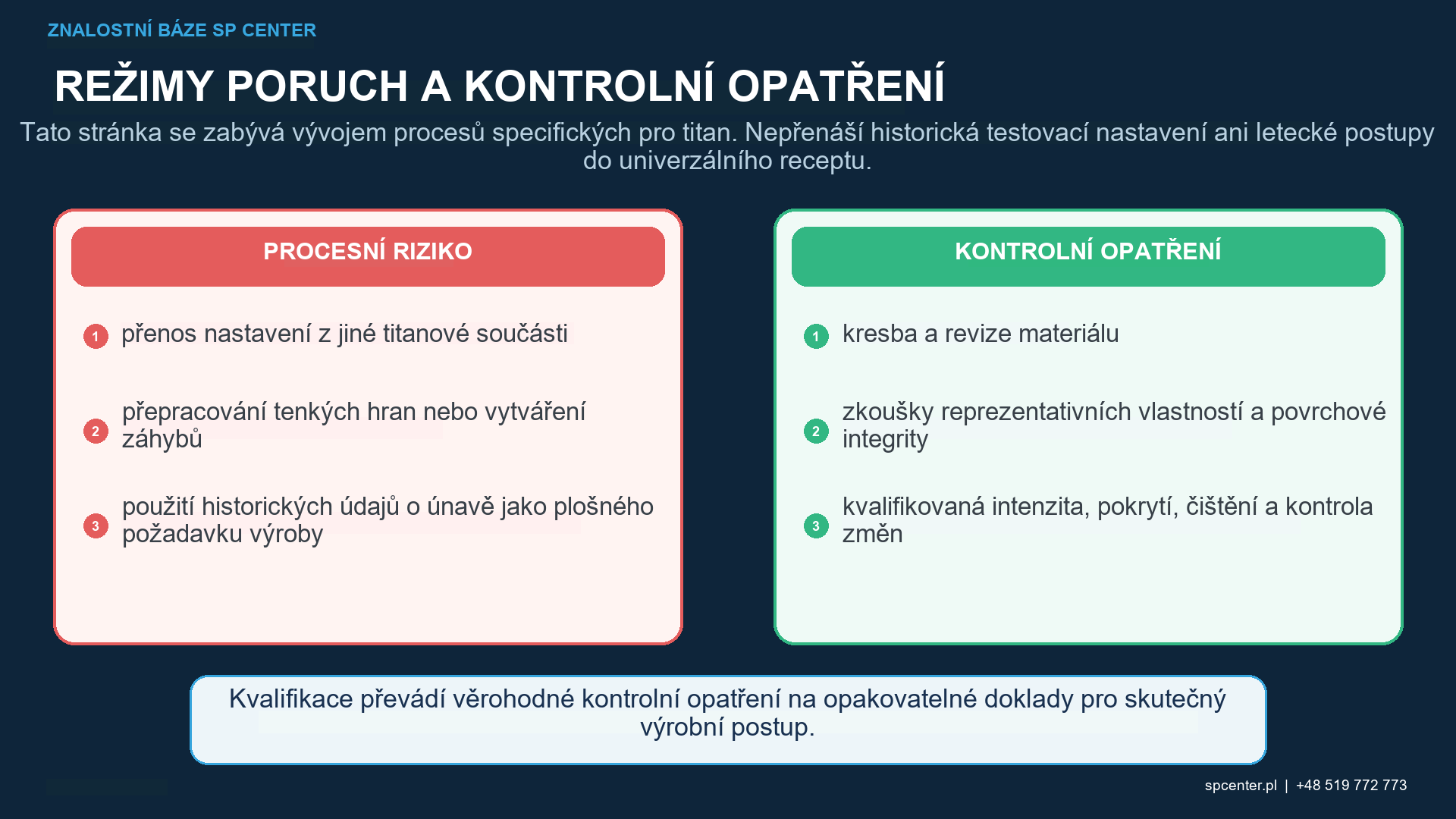

Kuličkování se používá pouze tehdy, když to vyžaduje výkres, schválený konstrukční záměr nebo postup opravy/výroby. Nesmí zakrývat poškození způsobená obráběním, již existující záhyby, praskliny, spáleniny nebo jiné nevyřešené povrchové vady.
Jak se řídí média a kontaminace?
| Kontrolní oblast | Otázka specifická pro titan | Doklad |
|---|---|---|
| Schválení média | Je materiál, velikost, tvrdost, tvar a provozní podmínky povoleny pro tohoto zákazníka a postup slitiny? | Využité dokumenty procesu/médií, certifikáty a záznamy o provozním mixu |
| Křížová kontaminace | Mohou předchozí média, prach, zařízení, nástroje nebo manipulace přenášet zakázané cizí materiály? | Vyhrazený nebo validovaný postup přestavby a požadované ověření čistoty |
| Závažnost proudu | Poskytuje aktuální nastavení specifikovanou standardizovanou odezvu bez opuštění schváleného okna? | Ověření saturační křivky a Almenovy intenzity podle odkazovaného postupu |
| Geometrie a přístup | Může proud dosáhnout zaoblení, otvorů, hran a maskovaných hranic pod kvalifikovaným úhlem a odstupem? | Definice a pokrytí upínacího prvku/dráhy v předepsaných místech s nejhorším přístupem |
| Povrch a rozměry | Jsou drsnost, vroubkování, přehyby/překrytí, stav hran, deformace a rozměry přijatelné? | Odkazovaná vizuální, rozměrová, povrchová nebo jiná kontrola komponentů |
| Čištění a následný postup | Lze média a zbytky odstranit bez chemického nebo mechanického poškození ošetřené vrstvy? | Autorizovaná metoda čištění/sušení, kompatibilita a stav následného procesu |
Tabulka 2. Výběr média zahrnuje mechanickou způsobilost, integritu povrchu a kompletní cestu kontaminace.
Ocel, upravený řezaný drát, keramika, sklo nebo jiné kulovité médium není automaticky povoleno ani zakázáno pouze proto, že substrátem je titan. Povolený systém určují uvedené specifikace a zákaznická omezení. Historie média, skříň a regenerační okruh, nástroje, masky, manipulace a kontejnery mohou přenášet cizí materiál.
Změna média není automaticky kvalifikovanou výměnou zařízení. Může být vyžadováno specializované zařízení nebo validovaná cesta čištění a uvolnění. Zvolený proces musí také odstranit zachycené částice a zbytky z celé geometrie bez zavedení neschválené chemické nebo abrazivní následné úpravy.
Jak se volí a interpretuje Almenova intenzita?
Výroba musí reprodukovat rozsah specifikovaný výkresem a řídícími procesními dokumenty. Pokud existuje oprávnění k návrhu nebo vývoji procesů, musí autorizovaný výběr zohlednit stav materiálu, tloušťku průřezu, geometrii, médium a povrchové limity součásti. Cílem inženýrství je prokázané okno – nikoli nejvyšší dosažitelná intenzita.
Delší expozice neopraví výsledek intenzity mimo autorizovaný rozsah. Stejná Almenova intenzita získaná s různými populacemi médií neprokazuje stejnou drsnost, tváření za studena, profil zbytkového napětí nebo únavové chování titanu.
Proč jsou pokrytí, expozice a přijetí součásti oddělené?
| Úroveň dokladů | Co se stanoví | Co sama o sobě nestanoví |
|---|---|---|
| Almenova intenzita | Standardizovaná odezva definovaného proudu a uspořádání kuličkování | Profil zbytkového napětí, únavová životnost, pokrytí nebo přijatelný titanový povrch |
| Pokrytí | Rozsah dokladů o nárazu na specifikovaném povrchu součásti | Správná intenzita, přijatelný násobek expozice nebo absence poškození/kontaminace |
| Kvalifikovaná expozice | Autorizovaný čas, průchody, rotace nebo pohyb vzhledem k základní linii pokrytí 100 %, pokud je to požadováno | Vizuálně spočetné procento nad 100 % nebo zaručený přínos z hlediska únavy |
| Kontrola povrchu/rozměrů | Shoda s kritérii drsnosti, poškození, hranice, hrany, deformace a rozměrů | Specifikovaný stav podpovrchového napětí, pokud není měřen samostatně |
| Validace zbytkového napětí nebo únavy | Naměřená odezva pro uvedený materiál, metodu, umístění a Podmínka | Univerzální přenos na jiné jakosti titanu, geometrie nebo konfigurace procesu |
Tabulka 3. Každá úroveň dokladů odpovídá na jinou otázku přijetí.
Pokrytí se posuzuje na požadovaných plochách a na obtížných hranicích nebo zastíněných prvcích pomocí schválené metody. Pokud je specifikována expozice nad 100 %, obvykle se implementuje jako autorizovaný násobek času potřebného k dosažení úplného pokrytí – nikoli vizuálním počítáním stop po nárazu za 100 %.

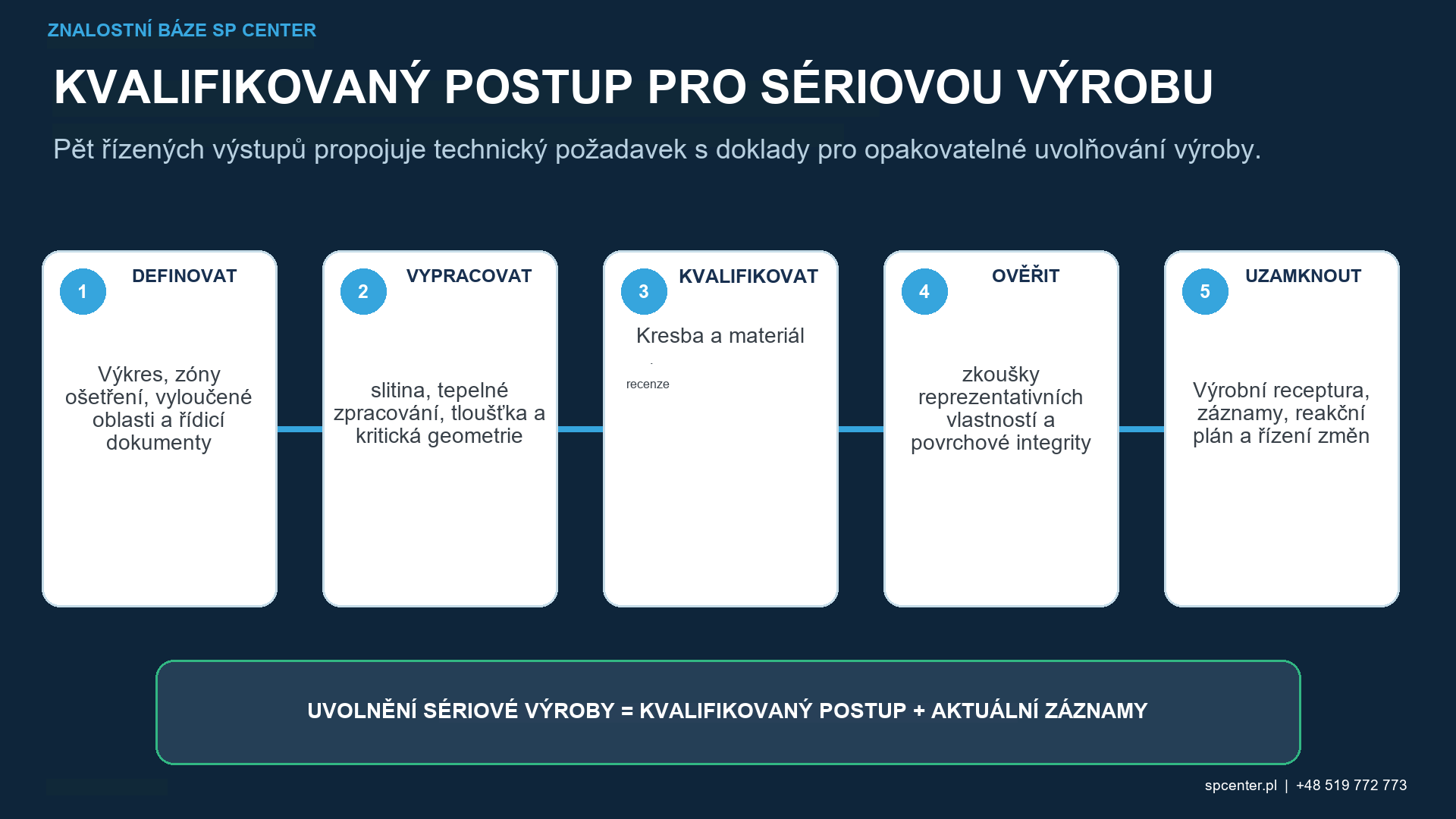

Jak je skutečný komponent reprezentován v kvalifikaci?
| Fáze | Požadovaný výstup | Změnit citlivost |
|---|---|---|
| Kontrola požadavků a materiálů | Hierarchie výkresů, tvar slitiny/produktu, tepelné zpracování, cíl služby, zóny a výjimky | Nová revize, zdroj/stav materiálu, stav opravy nebo konstrukční záměr |
| Kontrola rizik a geometrie | Kritické poloměry, otvory, hrany, tenké stěny, masky, přístup, zadržení média a kontroly deformace | Změněný prvek, upínací přípravek, maska, zatížení nebo orientace dílu |
| Výběr média a zařízení | Povolená média, stabilní konfigurace dodávání a postup kontroly kontaminace | Změna rodiny/velikosti/tvrdosti médií, separátoru, trysky/kola nebo umístění zařízení |
| Kvalifikace proudu | Platná křivka saturace a umístění ověření Almenovy intenzity | Změněné nastavení proudu, nástroje nebo stav mimo povolené limity |
| Kvalifikace součásti | Základní úroveň pokrytí/expozice, integrita povrchu, rozměry a jakékoli specifikované ověření | Změněná geometrie, dráha, sekvence, příprava povrchu nebo metoda přijetí |
| Řízení výroby | Vydaná receptura, záznamy o sériových číslech/šaržích, řízení médií, údržba, alarmy a reakční plán | Software, údržba, čištění nebo změna následné sekvence |
Tabulka 4. Kvalifikace spojuje standardizovanou odezvu proudu s reprezentativními titanovými prvky a řízenou sériovou výrobou.
Tenké stěny, volné hrany, malé poloměry, otvory, drážkování a maskované přechody se mohou chovat odlišně od otevřeného plochého kuponu. Plán zkoušek a inspekcí by měl představovat geometrii s nejvyšším rizikem, vstupní povrch, podpěru upínacího přípravku, dráhu, úhel nárazu a následný postup. Doklady o povrchu a rozměrech zůstávají vyžadovány, i když intenzita a pokrytí odpovídají.
Jak by mělo být řízeno čištění a následné operace?
Čištění, leptání, moření, odstraňování povlaků, leštění a další chemické nebo mechanické operace mohou změnit povrch titanu nebo mechanicky ovlivněnou vrstvu. Musí být součástí schválené, s materiálem slučitelné výrobní posloupnosti, která řídí kontaminaci, případné riziko související s vodíkem, úběr materiálu, oplachování, sušení a přejímku. Obecnou následnou operaci po kuličkování nezařazujte pouze ze zvyku.
Co je kuličkování titanu?
Jedná se o řízené kuličkování aplikované na specifikovanou titanovou slitinu a podmínky za účelem úpravy mechanického stavu blízko povrchu. Vyžaduje definované médium, Almenovu intenzitu, pokrytí, expozici, geometrii, akceptaci povrchu a kontrolu kontaminace.
Lze komponenty Ti-6Al-4V kuličkování?
Ano, pokud to výkres a kvalifikovaný postup dovolují. Tvar výrobku, tepelné zpracování, geometrie, počáteční povrch, médium, intenzita, pokrytí, kontaminace a kritéria přijetí musí odpovídat součásti.
Lze pro titan použít recepturu pro kuličkování oceli?
Ne na základě předpokladů. Odezva, modul, citlivost průřezu, integrita povrchu a omezení kontaminace titanové slitiny se liší. Přenos vyžaduje autorizované technické doklady vázané na skutečnou součást a proces.
Která média jsou nejlepší pro kuličkování titanu?
Žádné médium není univerzálně nejlepší. Řídící požadavky to musí umožňovat a kvalifikace musí zahrnovat dosažitelnou intenzitu, přístup, drsnost, zabudovaný nebo přenesený materiál, rozklad, provozní směs a čistotu zařízení.
Prokazuje správná Almenova intenzita zbytkové napětí v titanu?
Ne. Almenova intenzita je standardizovaná odezva proudu. Profil zbytkového napětí komponenty vyžaduje specifikovanou metodu měření nebo validace, pokud se jedná o požadavek na přijetí nebo návrh.
Jsou pokrytí 100 % a kvalifikovaná expozice stejné?
Ne. Pokrytí hodnotí doklady o nárazu na požadovaném povrchu. Kvalifikovaná expozice definuje autorizovanou dobu trvání nebo historii pohybu; hodnoty nad 100 % jsou obvykle založeny na násobku expozice po stanovení základní linie 100 %.
Jaká povrchová rizika je třeba kontrolovat na titanu?
V závislosti na součásti: drsnost, nadměrné vtlačení, přehyby/překrytí, poškození hran, deformace, maskování hranic, vložený cizí materiál, zadržená média a kompatibilita s čištěním, povrchovou úpravou nebo montáží.
Co by měla obsahovat žádost o nabídku (RFQ) na titanové díly?
Poskytněte výkres/revizi, tvar slitiny a výrobku, tepelné zpracování/stav, vstupní povrch a předchozí procesy, zóny, omezení médií/kontaminace, intenzitu, pokrytí/expozici, geometrii, množství, povrchové/rozměrové limity a záznamy.
Klíčové poznatky
- Vypracujte proces pro přesnou titanovou slitinu, tvar výrobku, stav a součást.
- Nepřevádějte ocel ani jinou titanovou recepturu bez autorizovaných dokladů.
- Udržujte doklady o intenzitě, pokrytí, expozici a zbytkovém napětí dle Almena oddělené.
- Říďte schopnost média a celou cestu kontaminace společně.
- Ověřte drsnost, přehyby/překrytí, hrany, rozměry a zachycená média, kde je to nutné.
- Proveďte kvalifikaci tenké a obtížné geometrie a kontrolu pokrytí.
- Kontrolujte čištění, údržbu a další změny schváleným postupem.
Související průvodci SP Center
Technické zdroje
1. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
2. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
3. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
4. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
5. SAE AMS2431E: Médium pro kuličkování – obecné požadavky, revize z dubna 2023
6. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
Poznámka k normě: Výkres, smlouva a přenesené požadavky zákazníka určují použitelnost a revizi. Tato příručka nepředepisuje univerzální intenzitu titanu, médium ani následnou úpravu a nenahrazuje validaci specifickou pro daný komponent.
