Den Prozess für konkrete Titanlegierung, Zustand und Bauteilgeometrie entwickeln und dabei Strahlmittel, Kontamination, Almen-Reaktion, Bedeckungsgrad und Oberflächenintegrität beherrschen
Verfestigungsstrahlen von Titan erfordert eine bauteilspezifische Entwicklung. Eine Stahlrezeptur oder ein pauschal als schonend bezeichneter Universalzyklus darf nicht ungeprüft übertragen werden. Legierung und Halbzeugform, Wärmebehandlung, Wanddicke, kritische Geometrie, Eingangsoberfläche, Kontaminationsgrenzen, Strahlmittel, Almen-Intensität, Bedeckungsgrad, Beaufschlagung und Abnahmenachweise bilden eine gemeinsame kontrollierte Prozessroute.

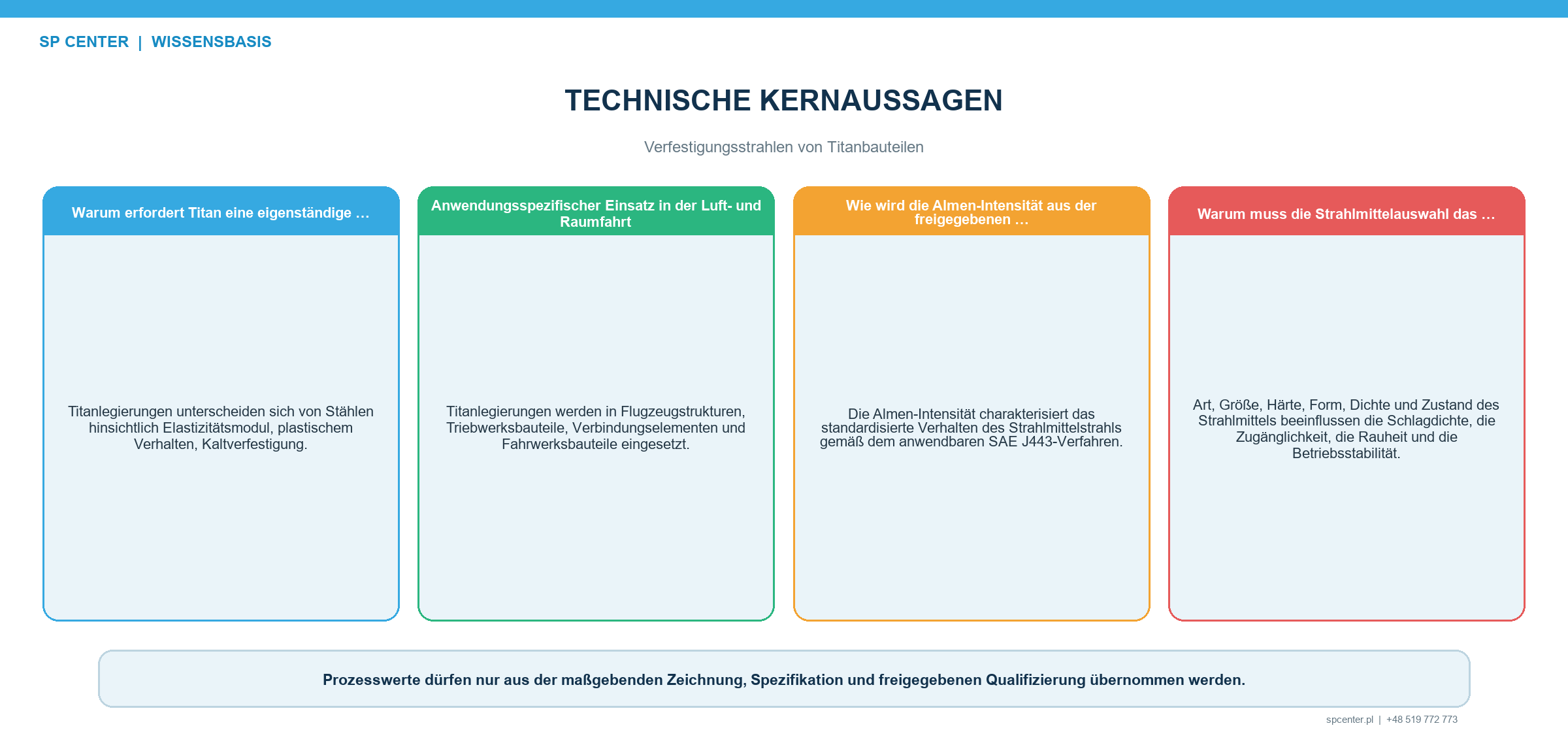

Warum reicht die Angabe „Titan“ nicht zur Prozessauswahl?
| Titan-Werkstofffall | Bedeutung der Unterscheidung | Qualifizierungsschwerpunkt |
|---|---|---|
| Reintitan | Festigkeit, Umformbarkeit und Oberflächenreaktion unterscheiden sich nach Sorte und Vorverformung | Sorte, Halbzeugform, Härte/Festigkeitszustand, dünne Merkmale und Oberflächengrenzen |
| Alpha- oder Near-Alpha-Legierung | Anwendungen bei erhöhter Temperatur und Kriech-/Ermüdungsbelastung können besondere Oberflächenanforderungen stellen | Konkrete Wärmebehandlung, maßgebende Einsatztemperatur, Geometrie und validierte Oberflächenreaktion |
| Alpha-Beta-Legierung einschließlich Ti-6Al-4V | Eigenschaften hängen von Halbzeugform, Wärmebehandlung und Gefüge ab | Einen Ti-6Al-4V-Prozess nicht ungeprüft zwischen Schmiedeteil, Stangenmaterial, Blech oder Reparaturzustand übertragen |
| Beta- oder metastabile Beta-Legierung | Hohe Festigkeit und Wärmebehandlungsempfindlichkeit können Eindruck, Verzug und Ermüdungsverhalten verändern | Tatsächlicher Zustand, Härte, Querschnittsgeometrie und bauteilspezifische Nachweise |
| Beschichtete, reparierte oder vorbehandelte Oberfläche | Vorprozesse können Zugang, Kontamination, Haftung, Maße und Abnahme verändern | Freigegebene Fertigungsfolge und ausdrückliche Entscheidung zu vorhandenen Schichten oder Reparaturen |
Tabelle 1. Die Legierungsfamilie definiert die Strahlreaktion nicht allein; Werkstoffzustand und Fertigungshistorie sind wesentlich.
Titanlegierungen unterscheiden sich von Stählen hinsichtlich Elastizitätsmodul, plastischem Verhalten, Kaltverfestigung, tribologischem Verhalten und Empfindlichkeit gegenüber der Oberfläche. Selbst zwei Bauteile aus derselben nominellen Legierung können wegen Halbzeugform, Wärmebehandlung, Bearbeitung, Geometrie, Belastung und Kundenforderung unterschiedliche Routen benötigen.
Was kann kontrolliertes Verfestigungsstrahlen bei Titan bewirken?
Kontrollierte Einschläge können die oberflächennahe Zone plastisch verändern und ein Druckeigenspannungsfeld einbringen. Dies kann die Dauerfestigkeit für den qualifizierten Werkstoff-, Geometrie- und Belastungsfall unterstützen. Betrag und Tiefe des Feldes, Änderung der Dauerfestigkeit und Betriebsnutzen sind weder durch Werkstoffbezeichnung noch Almen-Intensität oder Bedeckungsgrad allein belegt.
Verfestigungsstrahlen kommt nur zum Einsatz, wenn Zeichnung, freigegebene Konstruktionsabsicht oder Reparatur-/Fertigungsweg es aufrufen. Es darf Bearbeitungsschäden, vorhandene Falten, Risse, Brandstellen oder andere ungeklärte Oberflächenfehler nicht kaschieren.
Wie werden Strahlmittel und Kontamination beherrscht?
| Kontrollbereich | Titanspezifische Frage | Nachweis |
|---|---|---|
| Strahlmittelfreigabe | Sind Werkstoff, Größe, Härte, Form und Betriebszustand für Kunde und Legierungsroute zulässig? | Maßgebende Prozess- und Strahlmitteldokumente, Zeugnisse und Betriebsgemischaufzeichnungen |
| Kreuzkontamination | Können frühere Strahlmittel, Staub, Anlage, Werkzeug oder Handhabung unzulässiges Fremdmaterial übertragen? | Getrennte oder validierte Umrüstfolge und geforderte Sauberkeitsprüfung |
| Strahlintensität | Erzeugt der aktuelle Aufbau die geforderte standardisierte Reaktion innerhalb des freigegebenen Fensters? | Sättigungskurve und Almen-Intensitätsverifizierung nach dem maßgebenden Verfahren |
| Geometrie und Zugang | Erreicht der Strahl Radien, Bohrungen, Kanten und Maskierungsgrenzen mit qualifiziertem Winkel und Arbeitsabstand? | Vorrichtungs-/Bahndefinition und Bedeckungsgrad an den am schwersten zugänglichen vorgeschriebenen Stellen |
| Oberfläche und Maße | Sind Rauheit, Eindrücke, Oberflächenfalten und -überlappungen, Kanten, Verzug und Maße zulässig? | Vorgeschriebene Sicht-, Maß-, Oberflächen- oder sonstige Bauteilprüfung |
| Reinigung und Folgeprozess | Lassen sich Strahlmittel und Rückstände ohne chemischen oder mechanischen Schaden an der behandelten Schicht entfernen? | Freigegebenes Reinigungs-/Trocknungsverfahren, Verträglichkeit und Folgeprozessstatus |
Tabelle 2. Die Strahlmittelauswahl umfasst mechanische Eignung, Oberflächenintegrität und vollständigen Kontaminationsweg.
Stahlstrahlmittel, konditioniertes Drahtkorn, Keramik- oder Glasstrahlmittel sowie andere kugelförmige Medien sind nicht allein wegen des Titans pauschal zulässig oder verboten. Maßgebende Spezifikationen und Kundenbeschränkungen legen das erlaubte System fest. Strahlmittelhistorie, Kabine, Rückgewinnung, Werkzeug, Masken, Handhabung und Behälter können Fremdmaterial übertragen.
Ein Strahlmittelwechsel ist nicht automatisch eine qualifizierte Anlagenumrüstung. Getrennte Anlage oder validierte Reinigung und Freigabe können erforderlich sein. Der Ablauf muss außerdem Partikel und Rückstände aus der vollständigen Geometrie entfernen, ohne eine nicht freigegebene chemische oder abrasive Nachbehandlung einzuführen.
Wie wird die Almen-Intensität ausgewählt und bewertet?
Die Serienfertigung reproduziert den in Zeichnung und maßgebenden Prozessdokumenten festgelegten Bereich. Besteht Konstruktions- oder Prozessentwicklungsbefugnis, muss die autorisierte Auswahl Werkstoffzustand, Wanddicke, Geometrie, Strahlmittel und Oberflächengrenzen berücksichtigen. Ziel ist ein nachgewiesenes Fenster – nicht die höchstmögliche Intensität.
Längere Beaufschlagung korrigiert kein Intensitätsergebnis außerhalb des freigegebenen Bereichs. Gleiche Almen-Intensität mit unterschiedlichen Strahlmittelpopulationen belegt bei Titan weder gleiche Rauheit und Kaltverformung noch gleiches Eigenspannungsprofil oder Ermüdungsverhalten.

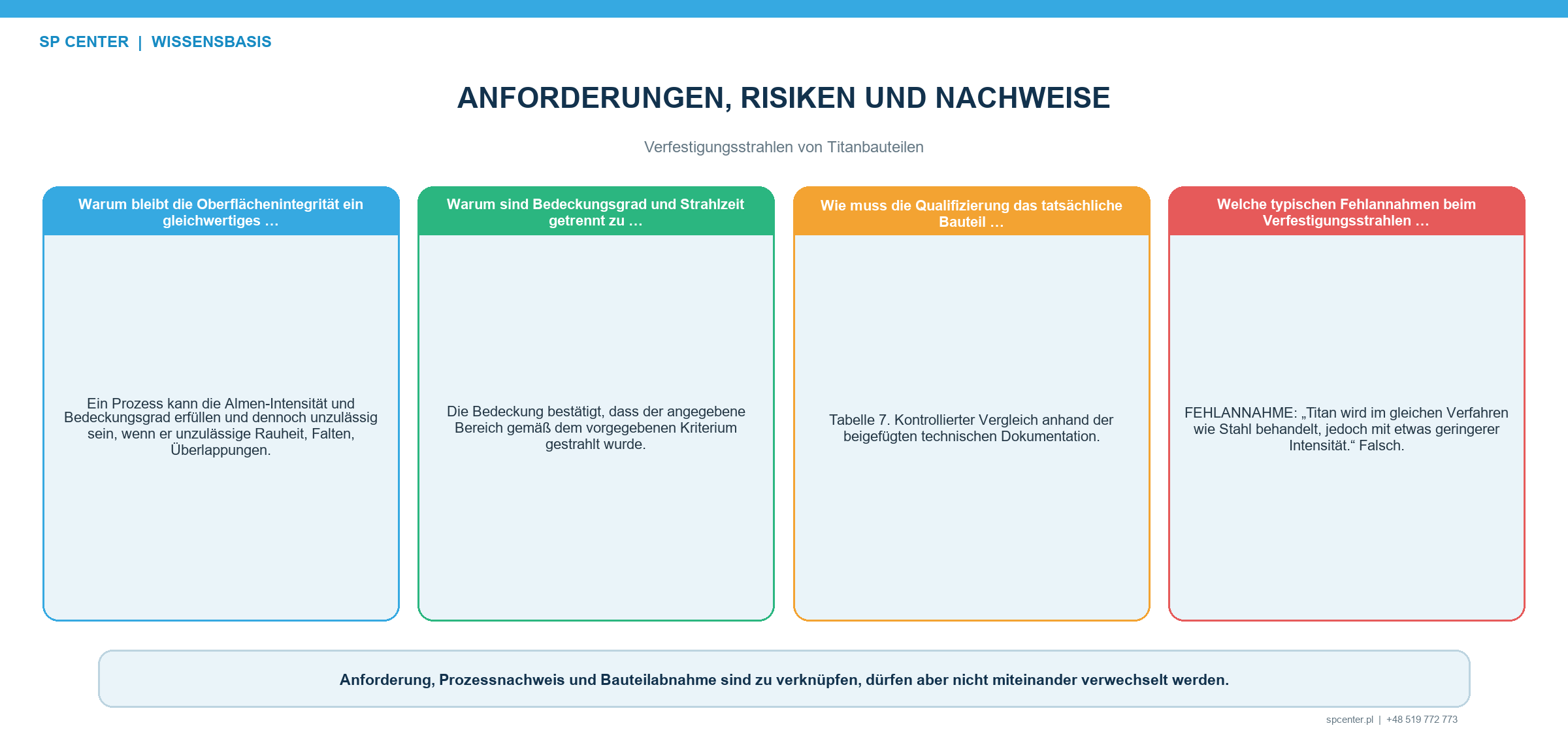

Warum sind Bedeckungsgrad, Beaufschlagung und Bauteilabnahme getrennt?
| Nachweisebene | Was sie belegt | Was sie allein nicht belegt |
|---|---|---|
| Almen-Intensität | Standardisierte Reaktion des definierten Strahls/Aufbaus | Eigenspannungsprofil, Dauerfestigkeit, Bedeckungsgrad oder zulässige Titanoberfläche |
| Bedeckungsgrad | Umfang der Einschlagsspuren auf der vorgeschriebenen Bauteilfläche | Korrekte Intensität, zulässigen Beaufschlagungsfaktor oder Freiheit von Schäden und Kontamination |
| Qualifizierte Beaufschlagung | Freigegebene Zeit, Durchgänge, Drehung oder Bewegung relativ zur 100-%-Bedeckungsgrundlage | Visuell zählbaren Prozentwert über 100 % oder garantierten Ermüdungsnutzen |
| Oberflächen-/Maßprüfung | Einhaltung vorgeschriebener Grenzen für Rauheit, Schäden, Übergänge, Kanten, Verzug und Maße | Vorgegebenen oberflächennahen Spannungszustand unterhalb der Oberfläche, sofern dieser nicht separat gemessen wird |
| Eigenspannungs- oder Ermüdungsvalidierung | Gemessene Reaktion für angegebenen Werkstoff, Methode, Ort und Zustand | Allgemeine Übertragbarkeit auf andere Titansorten, Geometrien oder Prozesskonfigurationen |
Tabelle 3. Jede Nachweisebene beantwortet eine andere Abnahmefrage.
Der Bedeckungsgrad wird auf den vorgeschriebenen Flächen sowie an schwierigen Grenzen oder abgeschatteten Merkmalen nach freigegebener Methode bewertet. Ist eine Beaufschlagung über 100 % festgelegt, wird sie normalerweise als autorisierter Faktor der Zeit für vollständige Bedeckung umgesetzt – nicht durch visuelles Zählen von Einschlägen über 100 %.

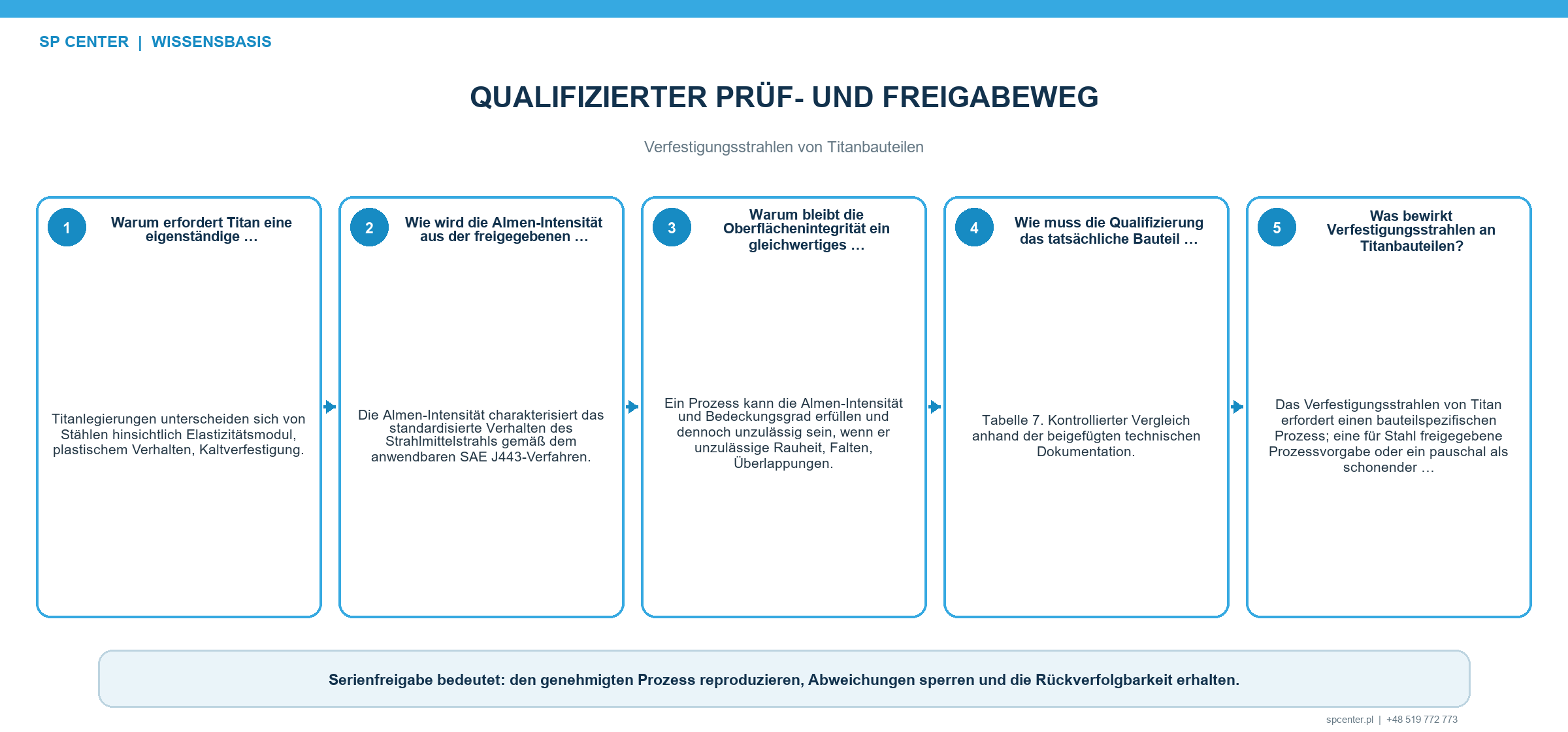

Wie bildet die Qualifizierung das tatsächliche Bauteil ab?
| Stufe | Erforderliches Ergebnis | Änderungsempfindlichkeit |
|---|---|---|
| Anforderungs- und Werkstoffprüfung | Zeichnungshierarchie, Legierung/Halbzeug, Wärmebehandlung, Einsatzziel, Zonen und Ausschlüsse | Neue Revision, Werkstoffquelle/-zustand, Reparaturstatus oder Konstruktionsabsicht |
| Risiko- und Geometrieprüfung | Kritische Radien, Bohrungen, Kanten, dünne Wände, Masken, Zugang, Strahlmittelrückstände und Maßnahmen zur Verzugsbeherrschung | Geändertes Merkmal, Vorrichtung, Maske, Beladung oder Bauteilausrichtung |
| Strahlmittel- und Anlagenwahl | Zulässiges Strahlmittel, stabile Zuführung und Kontaminationskontrollplan | Änderung an Strahlmittelfamilie/-größe/-härte, Abscheider, Düse/Rad oder Anlagenstandort |
| Strahlqualifizierung | Gültige Sättigungskurve und Orte der Almen-Intensitätsprüfung | Geänderte Strahlparameter, Werkzeuge oder Zustand außerhalb freigegebener Grenzen |
| Bauteilqualifizierung | Bedeckungs-/Beaufschlagungsgrundlage, Oberfläche, Maße und geforderte Validierung | Geänderte Geometrie, Bahn, Folge, Vorbereitung oder Abnahmemethode |
| Serienlenkung | Freigegebene Rezeptur, Serien-/Losaufzeichnungen, Strahlmittelkontrolle, Wartung, Alarme und Reaktionsplan | Software-, Wartungs-, Reinigungs- oder Folgeprozessänderung |
Tabelle 4. Die Qualifizierung verknüpft die standardisierte Strahlreaktion mit repräsentativen Titanmerkmalen und kontrollierter Serienfertigung.
Dünne Wände, freie Kanten, kleine Radien, Bohrungen, Verzahnungen und maskierte Übergänge können anders reagieren als eine offene ebene Probe. Versuchs- und Prüfplan sollen risikoreichste Geometrie, Eingangsoberfläche, Vorrichtungsabstützung, Bahn, Auftreffwinkel und Folgeprozess abbilden. Oberflächen- und Maßnachweise bleiben auch bei konformer Intensität und Bedeckungsgrad erforderlich.
Wie sind Reinigung und Folgeprozesse zu beherrschen?
Reinigen, Ätzen, Beizen, Entschichten, Polieren und andere chemische oder mechanische Arbeitsgänge können die Titanoberfläche oder mechanisch beeinflusste Schicht verändern. Sie folgen einer freigegebenen, werkstoffverträglichen Reihenfolge mit beherrschter Kontamination, gegebenenfalls relevantem wasserstoffbezogenem Risiko, Materialabtrag, Spülen, Trocknen und Abnahme. Eine pauschale Nachbehandlung darf nicht aus Gewohnheit ergänzt werden.
Was ist Verfestigungsstrahlen von Titan?
Es ist kontrolliertes Verfestigungsstrahlen einer festgelegten Titanlegierung und eines definierten Zustands zur Veränderung des oberflächennahen mechanischen Zustands. Strahlmittel, Almen-Intensität, Bedeckungsgrad, Beaufschlagung, Geometrie, Oberflächenabnahme und Kontamination werden festgelegt.
Können Ti-6Al-4V-Bauteile verfestigungsgestrahlt werden?
Ja, wenn Zeichnung und qualifizierter Ablauf dies zulassen. Halbzeugform, Wärmebehandlung, Geometrie, Eingangsoberfläche, Strahlmittel, Intensität, Bedeckungsgrad, Kontamination und Annahmekriterien müssen zum Bauteil passen.
Kann eine Prozessvorgabe für Stahl auf Titan übertragen werden?
Nicht ohne Nachweis. Werkstoffreaktion, Elastizitätsmodul, Querschnittsempfindlichkeit, Oberfläche und Kontaminationsgrenzen unterscheiden sich. Eine Übertragung erfordert autorisierte, auf Bauteil und Prozess bezogene technische Nachweise.
Welches Strahlmittel ist für Titan am besten?
Keines ist allgemeingültig optimal. Maßgebende Anforderungen müssen es zulassen; zu qualifizieren sind erreichbare Intensität, Zugang, Rauheit, eingebettetes oder übertragenes Material, Zerfall, Betriebsgemisch und Anlagenreinheit.
Belegt korrekte Almen-Intensität das Eigenspannungsprofil in Titan?
Nein. Die Almen-Intensität ist eine standardisierte Strahlreaktion. Ist das Eigenspannungsprofil Annahme- oder Konstruktionsanforderung, benötigt es ein festgelegtes Mess- oder Validierungsverfahren.
Sind 100 % Bedeckungsgrad und qualifizierte Beaufschlagung dasselbe?
Nein. Der Bedeckungsgrad bewertet Einschlagsspuren auf der vorgeschriebenen Fläche. Die qualifizierte Beaufschlagung beschreibt Dauer oder Bewegung; Werte über 100 % beruhen normalerweise auf einem Faktor nach Ermittlung der 100-%-Grundlage.
Welche Oberflächenrisiken sind bei Titan zu prüfen?
Je nach Bauteil: Rauheit, übermäßige Eindrücke, Oberflächenfalten und -überlappungen, Kantenschaden, Verzug, Maskierungsgrenzen, eingebettetes Fremdmaterial, Strahlmittelrückstände und Verträglichkeit mit Reinigung, Beschichtung oder Montage.
Welche Angaben gehören in eine Anfrage für Titanbauteile?
Benötigt werden Zeichnung/Revision, Legierung/Halbzeug, Wärmebehandlung/Zustand, Eingangsoberfläche und Vorprozesse, Zonen, Strahlmittel-/Kontaminationsgrenzen, Intensität, Bedeckung/Beaufschlagung, Geometrie, Mengen, Oberflächen-/Maßgrenzen und Aufzeichnungen.
Die wichtigsten Punkte
- Den Prozess für konkrete Titanlegierung, Halbzeugform, Zustand und Bauteil entwickeln.
- Keine Stahl- oder andere Titanrezeptur ohne autorisierte Nachweise übertragen.
- Almen-Intensität, Bedeckungsgrad, Beaufschlagung und Eigenspannungsnachweis trennen.
- Mechanische Strahlmitteleignung und vollständigen Kontaminationsweg gemeinsam beherrschen.
- Rauheit, Oberflächenfalten und -überlappungen, Kanten, Maße und Strahlmittelrückstände bei Forderung prüfen.
- Dünne und schwer zugängliche Geometrie in Qualifizierung und Bedeckungsgradprüfung abbilden.
- Reinigung, Wartung und weitere Änderungen über den freigegebenen Weg lenken.
Weiterführende Leitfäden von SP Center
- Verunreinigung von Strahlmitteln beim Verfestigungsstrahlen
- Verfestigungsstrahlen von Edelstahl
- Verfestigungsstrahlen von Aluminiumbauteilen
Technische Quellen
1. SAE AMS2430U: Shot Peening, revised April 2018
2. SAE J2441_202511: Shot Peening, stabilized November 2025
3. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
4. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
5. SAE AMS2431E: Peening Media, General Requirements, revised April 2023
6. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
Hinweis zu Normen: Anwendbarkeit und Revision ergeben sich aus Zeichnung, Vertrag und Kundenvorgaben. Dieser Leitfaden legt weder universelle Titanintensität noch allgemeines Strahlmittel oder Nachbehandlung fest und ersetzt keine bauteilspezifische Validierung.
