Förstaartikelkvalificering för kulpening

Bygg en kravmatris, välj representativa prover, fördefiniera acceptans, godkänn produktionsbaslinjen och kontrollera omkvalificering

Kvalificering av förstagångsutfallet (FAI) eller processen för kulpening visar att den föreslagna produktionsvägen kan uppfylla tillämpliga ritnings-, specifikations-, process- och komponentacceptanskrav före rutinmässig frigivning. Planen måste särskilja underlagen från Almenprovplåtar, materialkuponger, representativ geometri och faktiska produktionsdelar. Den bör ange varje metod, gräns, prov, dokumentation och godkännandemyndighet innan testet börjar; en godkänd maskininställning ensam kvalificerar inte en komponent.

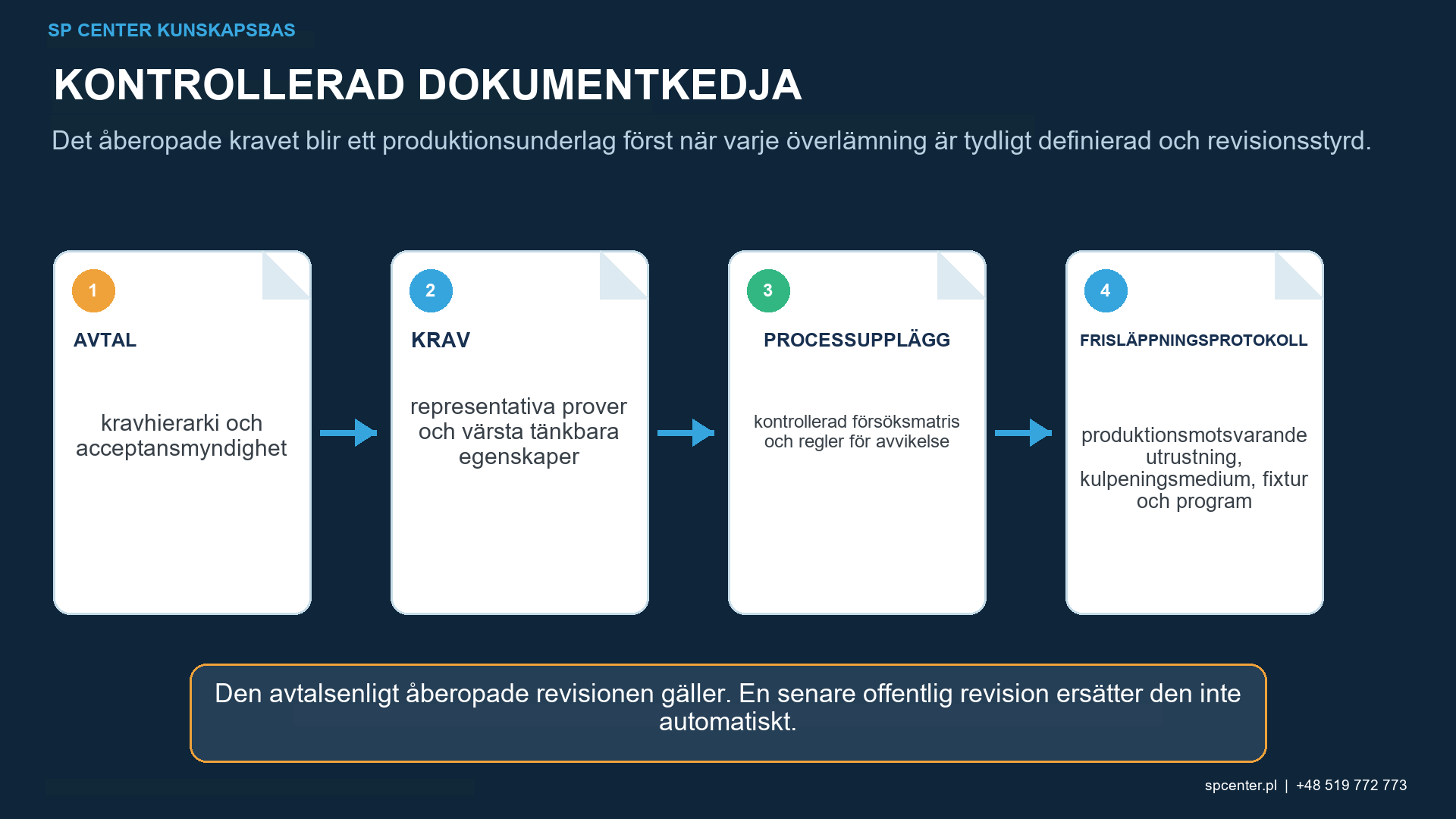

Figur 1. Kvalificeringsplanen mappar varje ritning och processkrav till en representativ artikel, metod, gräns, dokumentation och godkännandemyndighet.

Vad kvalificeras?

Definiera om målet är ett nytt processupplägg, ett specifikt artikelnummer, en maskinöverföring, ett ändrat medium, en ny fixtur eller mask, en reviderad behandlingszon eller en formell produktförstagångsutfall (FAI). Dessa omfattningar överlappar varandra men är inte identiska.

Kvalificeringsgränsen ska ange material och värmebehandling, inkommande yttillstånd, utrustning, pneumatisk eller process med metarhjul, medium, fixtur, masker, program, behandlingszoner, Almen-intervall, täckningsgrad, kontroll, processföljd, dokumentation och godkänd produktionskälla. Allt utanför denna gräns kräver en ändringsbedömning.

Vilka prover besvarar vilka frågor?

Evidensartikel	Vad den kan visa	Vad den inte kan bevisa ensam
Almenprovplåt och hållare	Kulpeningsstrålens intensitet i den definierade provningskonfigurationen	Täckningsgrad, åtkomst, dimensioner, ytskada, restspänningsdjup eller utmattning av komponenten
Platt provkupong	Materialspecifik ytrespons, ytråhet, hårdhet eller restspänningsmätning när den är representativ och godkänd	Åtkomst till en radie, borrning, maskerad gräns eller komplett produktionsgeometri
Representativ geometrikupong	Värsta tänkbara åtkomst, skuggning, återstuds, maskövergång eller beteende hos kvarhållna medier	Varje designegenskap hos den faktiska delen om inte ekvivalens är dokumenterad
Produktionsdel eller förstagångsutfall (FAI)	Behandlingszonens täckningsgrad, gränser, yta, dimensioner, renhet och spårbarhet under det avsedda processupplägget	Universell prestanda utanför det kvalificerade materialet och konfigurationen
Utmattnings- eller komponenttestprov	Applikationssvar under den definierade belastningen, miljön och provplanen	Rutinmässig satsöverensstämmelse om inte kontraktet uttryckligen anger ett frisläppningstest

Tabell 1. Inget enskilt prov är en universell surrogat för ström, yta, geometri och komponentprestanda.

Figur 2. Almenprovplåtar, provkuponger, representativa funktioner och produktionsdelar besvarar olika frågor och är inte utbytbara.

Hur bör en kvalificeringsplan struktureras?

Kvalificeringsfas	Nödvändig utdata	Godkännandefas
Kontraktsgranskning	Nuvarande ritning, specifikationshierarki, kundtillägg, leverantörsgodkännande, FAI- eller PPAP-tillämplighet och olösta konflikter	Ingen bearbetning förrän behörighet och revisioner är tydliga
Risk och genomförbarhet	Materialtillstånd, behandlingskarta, åtkomst, kanter, masker, fixtur, distorsion, kontaminering och bedömning av borttagning av kulpeningsmedium	Värsta tänkbara egenskaper och stoppkriterier accepterade
Processutveckling	Utrustning, kulpeningsmedium, intensitetsområde, täckningsväg, rörelse, exponering och preliminär yta eller dimensionsrespons	Kandidatfönster valt utan att överskrida skadegränser
Kvalificering test	Produktionsrepresentativ artikel, lastning, operatörer, övervakning, larm och planerade prover	Alla förutdeklarerade process- och delkriterier uppfyllda
Dokumenterad baslinje	Godkända program-, fixtur- och maskrevisioner, kulpeningsmedium, intensitet, täckningsgrad, inspektion, reaktionsplan och dokumentation	Auktoriserade signaturer och kundgodkännande där det åberopas
Seriell överlämning	Arbetsinstruktioner, utbildning, verifieringsfrekvens, provtagning, underhåll, arkivering av dokumentation och ändringskontroll	Produktionen startar först efter att den släppta baslinjen är tillgänglig

Tabell 2. Varje fas producerar en godkänd utdata innan nästa börjar.

Hur väljs värsta-tänkande funktioner?

Välj funktioner med svårast åtkomst, minsta radie, djupaste borrning, starkaste skuggning, känsligaste kant, tunnaste sektion, snävaste gräns, högsta distorsionsrisk eller svåraste väg för borttagning av kulpeningsmedium. Det värsta tänkbara fallet kan skilja sig åt vad gäller täckningsgrad, skador, dimensioner och renhet; en funktion behöver inte representera allt.

Använd den faktiska produktionsdelen där det är praktiskt möjligt. En representativ kupong behöver dokumenterad likvärdighet vad gäller material, geometri, yta, begränsning och exponering. Liknande utseende eller nominell radie ensamt räcker inte.

Hur ska intensiteten kvalificeras?

Planen definierar hela Almenintensitetsintervallet och beteckningen på Almenprovplåten, testplatsen eller arrangemanget, mättnadskurvans metod, verifieringstidpunkten och reaktion på fel enligt den styrande specifikationen. Tryck, hjulhastighet, flöde av kulpeningsmedium eller exponering är indata och kan inte ersätta Almen-resultatet.

Almen-underlag karaktäriserar strömmen. Det bevisar inte komponenttäckning eller utmattningsprestanda. Om flera munstycken, hjul, positioner eller konfigurationer skapar distinkta strömmar måste planen motivera hur var och en representeras.

Hur ska täckningsgrad och gränser kvalificeras?

Kvalificera produktionsfixturen, masker, orientering, delavstånd, munstycks- eller hjulrörelse och exponering på varje behandlingszon. Definiera belysning, förstoring, yttillstånd och den visuella eller godkända indirekta metoden. Fluorescerande eller spårningstekniker kräver kvalificering och korrelation när de används.

Inspektera både den behandlade ytan och skyddade områden. En mask kan läcka, lyfta sig eller skapa studs. Överdrivet skydd kan lämna en nödvändig övergång obehandlad. Extra exponering kan inte reparera geometrisk otillgänglighet.

Vilka yt- och dimensionskriterier hör hemma i planen?

Beroende på ritningen, inspektera stötskador, vikning, sprickbildning, ytråhet, kontaminering, inbäddade eller kvarhållna medier, kanttillstånd, borrningsfinish, planhet, rundhet, rakhet eller andra kritiska dimensioner. Definiera inkommande och slutliga mättillstånd, referensvärde och temperatur.

Underlag för restspänningsdjup, hårdhet, mikrohårdhet eller utmattning läggs endast till när det uppfyller ett åberopat design- eller valideringskrav. Destruktiva tester behöver dedikerade prover och en spårbar relation till produktionskonfigurationen.

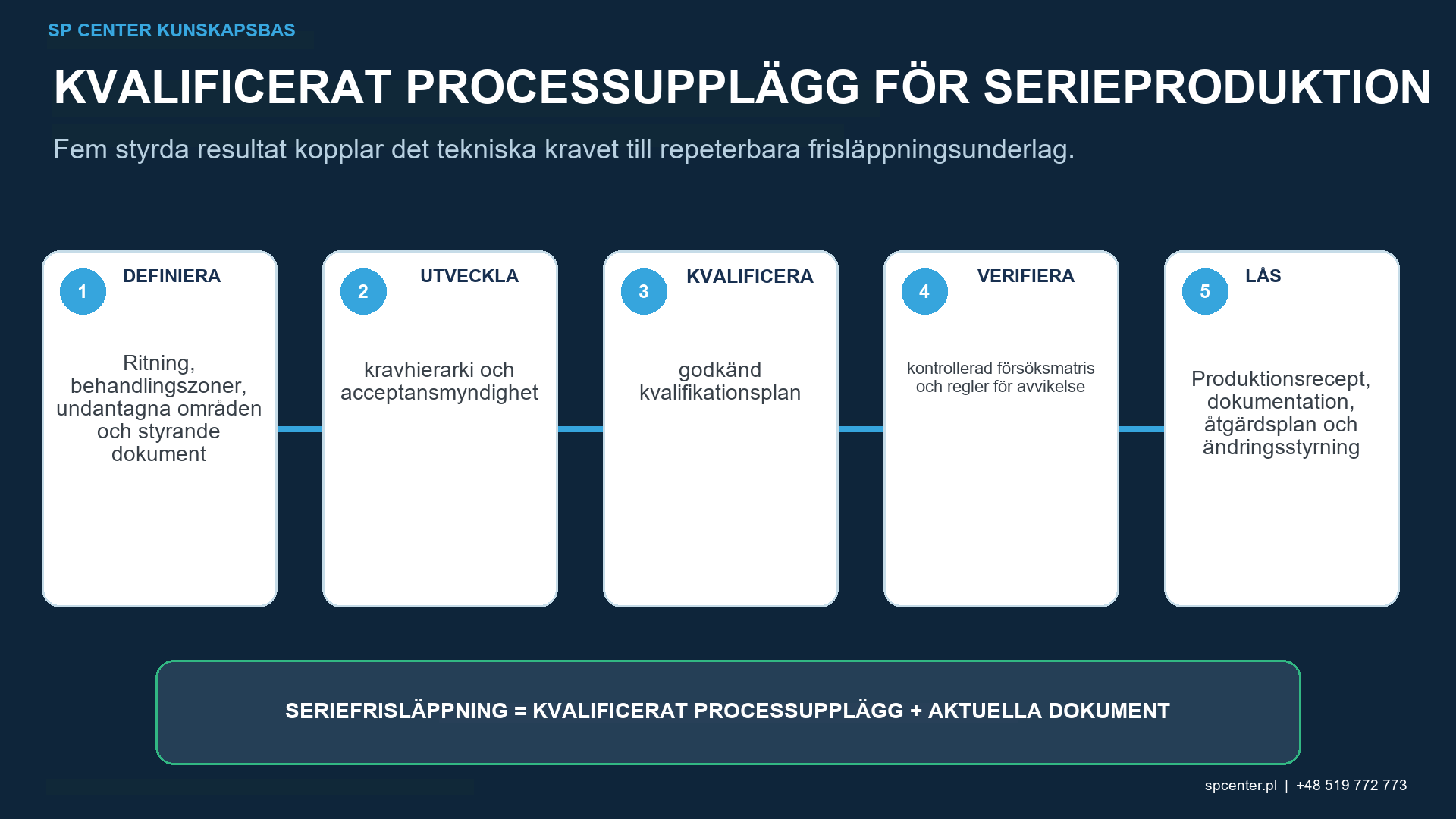

Figur 3. En godkänd baslinje definierar utrustning, kulpeningsmedium, verktyg, rörelse, acceptans och förändringsutlösare för serieproduktion.

Vilka är försvarbara acceptanskriterier?

Acceptansskikt	Exempelkriterium	Krävd reaktion om misslyckad
Krav	Korrekt del, ritning, processspecifikation, revision, kundtillägg och godkänd källa	Håll arbetet uppe och erhåll kontrollerad förtydligande eller korrekt auktorisation
Ström	Krävt Almen-intervall och beteckning för Almenprovplåt med giltigt mättnads- eller verifieringsbevis	Spärra berörda försök eller delar och undersök utrustning, kulpeningsmedium och uppställning
Täckningsgrad och avgränsning	Varje specificerad yta som accepteras med den godkända metoden med intakta skyddade zoner	Kompensera inte för oåtkomliga områden med okontrollerad extra exponering
Ytintegritet	Ingen förbjuden skada; ytråhet, kontaminering och inbäddade eller kvarhållna medier inom åberopade gränser	Dokumentera avvikelsen och tillämpa den behöriga beslutsprocessen för fortsatt hantering.
Mått och funktion	Kritiska dimensioner, deformation, passform eller funktionskontroller överensstämmer efter alla definierade frisläppningssteg	Ingen informell rätning, bearbetning eller förnyad kulpening
Bevispaket	Del och parti kopplade till konfiguration, resultat, avvikelser, godkännanden och certifikat	Frisläppandet förblir blockerat tills underlagen är kompletta

Tabell 3. Godkännande av ström, del och dokument förblir separata och alla måste godkännas där de åberopas.

Hur relaterar kvalificering till FAI eller PPAP?

Processkvalificering bevisar kulpeningsprocessen. AS9102C FAI, när det åberopas, dokumenterar produktansvar och tillämpliga designegenskaper. PPAP, när det åberopas, stöder godkännande av delar till fordonsproduktion. Kvalificeringsresultat kan mata båda ramverken men kompletterar inte hela inlämningen.

Kom överens om vem som äger den fullständiga inlämningen och vem som tillhandahåller underlag för specialprocesser. Ett processorcertifikat stänger inte automatiskt FAIR- eller PPAP-paketet.

Vad måste frysas för serieproduktion?

Ritning, processspecifikation och kundrevisionshierarki.
Utrustning, program, fixtur, mask och behandlingszonkonfiguration.
Mediebeteckning, gränser, driftsförhållanden och kontamineringskontroller.
Almen- och täckningsmetoder, frekvenser, gränser och reaktioner.
Yta, dimension, renlighet och acceptans av kvarhållna medier.
Lastning, delorientering, kvantitet, rörelse och exponering.
Personalbehörighet, underhåll, larm och avbrottsrespons.
Dokumentation, kvarhållning, avvikelser, godkännandebehörighet och ändringsutlösare.

Vanliga frågor

Är kvalificering av förstagångsutfall (FAI) samma som as AS9102 FAI?

Inte nödvändigtvis. Process- eller förstagångsutfall (FAI)kvalificering bevisar det föreslagna processupplägget för kulpening och grunden för delgodkännande. AS9102C FAI är ett formellt ramverk för produktansvar inom flyg- och rymdindustrin när det åberopas. Kontraktet måste definiera hur de två interagerar.

Kan en Almenprovplåt vara förstagångsutfallet (FAI)?

Nej. Det är ett standardiserat verktyg för strömintensitet. Det kan inte representera komponenttäckning, geometri, dimensioner, ytskador eller alla designegenskaper.

Kan en provkupong ersätta produktionsdelen?

Endast för den exakta egenskapen och ekvivalensen som godkänts i planen. En platt kupong kan stödja mätning av restspänning eller ytjämnhet men kan inte bevisa åtkomst till komplexa produktionsfunktioner.

Hur många kvalificeringsdelar krävs?

Det finns inget universellt tal. Geometrivariation, destruktiva tester, processrisk, statistiskt behov, kundregler och produktionsvariation avgör provplanen.

Måste utmattningstestning vara en del av varje kvalificering?

Nej. Utmattnings- eller komponenttestning gäller när konstruktionsmyndigheten, specifikationen, valideringsplanen eller kontraktet åberopar det. Det krävs inte automatiskt för rutinmässig kvalificering eller satssläpp.

Godkänner en lyckad förstagångsutfall (FAI) varje framtida maskin?

Nej. Den godkända baslinjen täcker den representerade utrustningen och konfigurationen. Överföring till en annan maskin, fixtur, mediekrets, program eller plats kräver formell ändringsbedömning och eventuell nödvändig omkvalificering.

Vad händer om ett kvalificeringskriterium misslyckas?

Bevara underlagen, begränsa berörda artiklar och undersök. Utjämna inte ett misslyckat kriterium mot godkända resultat eller modifiera processen informellt. Upprepa arbetet endast enligt en godkänd reviderad plan.

När behövs omkvalificering?

Bedöm varje förändring som kan förändra strömmens energi, kulpeningsmedium, åtkomst, behandlingsgräns, ytrespons, dimensioner, inspektion eller spårbarhet. Den styrande ritningen, specifikationen och kundreglerna definierar den erforderliga omfattningen.

Viktiga slutsatser

Definiera den exakta omfattningen och godkännandemyndigheten före prövningen.
Använd varje prov endast för de underlag det kan representera.
Kvalificera värsta tänkbara åtkomst, skada, dimensioner och borttagning av kulpeningsmedium separat.
Håll Almenintensitet, täckningsgrad och komponentprestanda åtskilda.
Frys en produktionsrepresentativ konfiguration och komplettera bevispaketet.
Bedöm varje relevant ändring för omkvalificering före seriell användning.
