Erstmusterqualifizierung für das Verfestigungsstrahlen: Plan, Proben und Abnahmekriterien

Anforderungsmatrix aufbauen, repräsentative Proben wählen, Abnahme vorab definieren, Seriengrundlage freigeben und Requalifizierung beherrschen

Die Erstmuster- oder Prozessqualifizierung für das Verfestigungsstrahlen weist vor der Routinefreigabe nach, dass der vorgesehene Serienweg die anwendbaren Zeichnungs-, Spezifikations-, Prozess- und Bauteilanforderungen erfüllt. Der Plan muss die Nachweise von Almen-Prüfstreifen, Werkstoffproben, repräsentativer Geometrie und tatsächlichen Serienteilen trennen. Methode, Grenze, Probe, Aufzeichnung und Genehmigungsstelle werden vor dem Versuch festgelegt; eine bestandene Maschineneinstellung qualifiziert kein Bauteil.

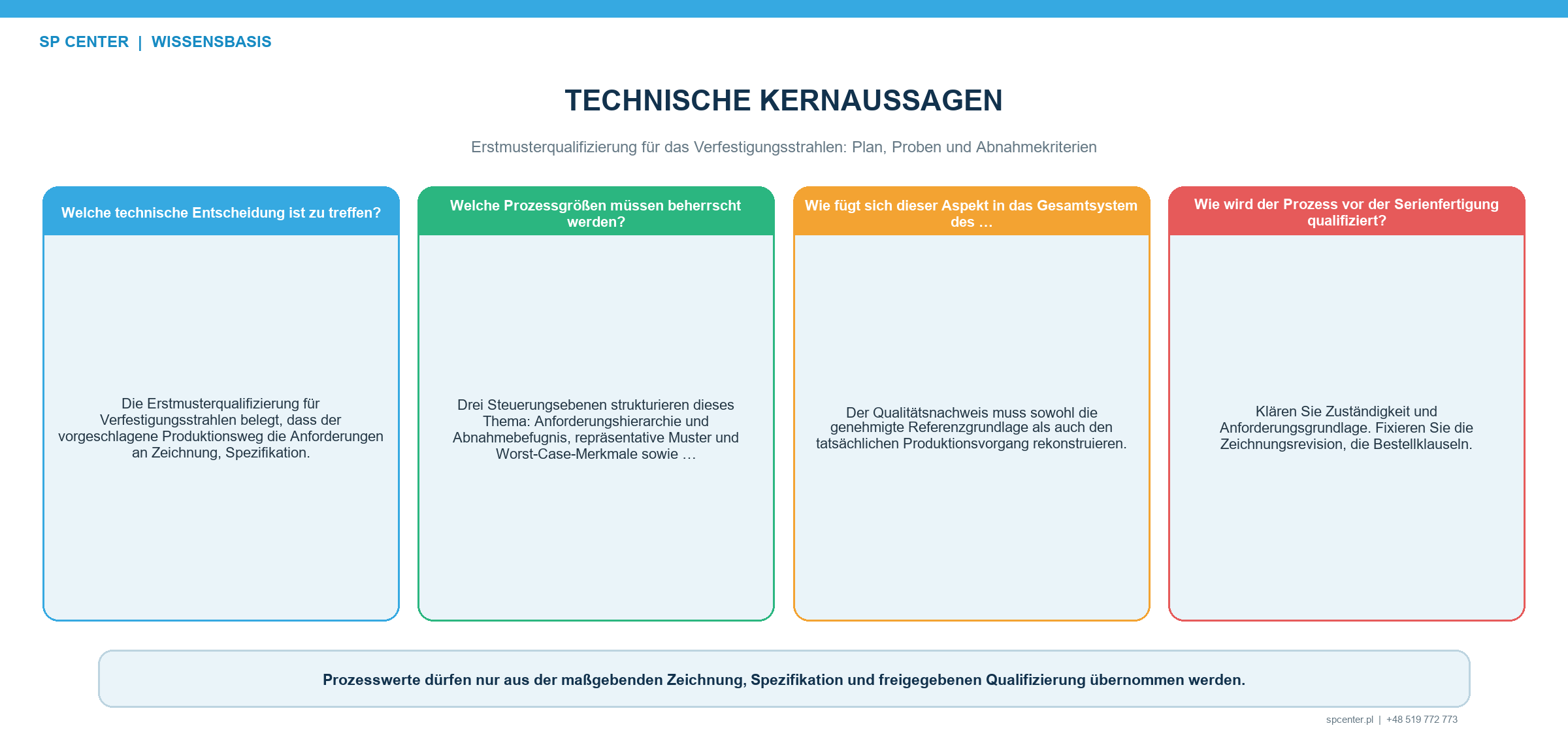

Abbildung 1. Der Qualifizierungsplan ordnet jeder Zeichnungs- und Prozessforderung einen repräsentativen Prüfkörper, eine Methode, Grenze, Aufzeichnung und Genehmigungsstelle zu.

Was wird qualifiziert?

Festzulegen ist, ob ein neuer Fertigungsweg, eine Bauteilnummer, Maschinenverlagerung, geändertes Strahlmittel, neue Vorrichtung oder Maske, überarbeitete Bearbeitungszone oder ein formales Produkterstmuster Gegenstand ist. Diese Umfänge können sich überschneiden, sind aber nicht gleich.

Die Qualifizierungsgrenze sollte Werkstoff und Wärmebehandlung, Eingangsoberfläche, Anlage, Druckluft- oder Schleuderradweg, Strahlmittel, Vorrichtung, Masken, Programm, Bearbeitungszonen, Almen-Bereich, Bedeckungsgrad, Prüfung, Fertigungsfolge, Aufzeichnungen und freigegebene Bezugsquelle benennen. Alles außerhalb benötigt eine Änderungsbewertung.

Welche Proben beantworten welche Fragen?

Nachweisobjekt	Möglicher Nachweis	Allein nicht nachweisbar
Almen-Prüfstreifen und Halter	Strahlintensität unter festgelegter Prüfanordnung	Bedeckungsgrad, Zugang, Maße, Oberflächenschaden, Eigenspannungstiefe oder Ermüdung des Bauteils
Flache Begleitprobe	Werkstoffspezifische Oberfläche, Rauheit, Härte oder Eigenspannungsmessung bei repräsentativer und genehmigter Ausführung	Zugang zu Radius, Bohrung, Maskengrenze oder vollständiger Seriengeometrie
Repräsentativer Geometrieprobekörper	Ungünstigster Zugang, Abschattung, Rückprall, Maskenübergang oder Strahlmittelrückstände	Jedes Konstruktionsmerkmal des tatsächlichen Teils ohne dokumentierte Gleichwertigkeit
Serienteil oder Erstmuster	Bedeckungsgrad der Zonen, Grenzen, Oberfläche, Maße, Sauberkeit und Rückverfolgbarkeit im vorgesehenen Weg	Allgemeingültige Leistung außerhalb von Werkstoff und Konfiguration
Ermüdungs- oder Bauteilprobe	Anwendungsreaktion unter definierter Last, Umgebung und Stichprobe	Serienchargenkonformität, sofern der Vertrag sie nicht ausdrücklich zur Freigabeprüfung macht

Tabelle 1. Keine einzelne Probe ist ein universeller Ersatz für Strahl, Oberfläche, Geometrie und Bauteilverhalten.

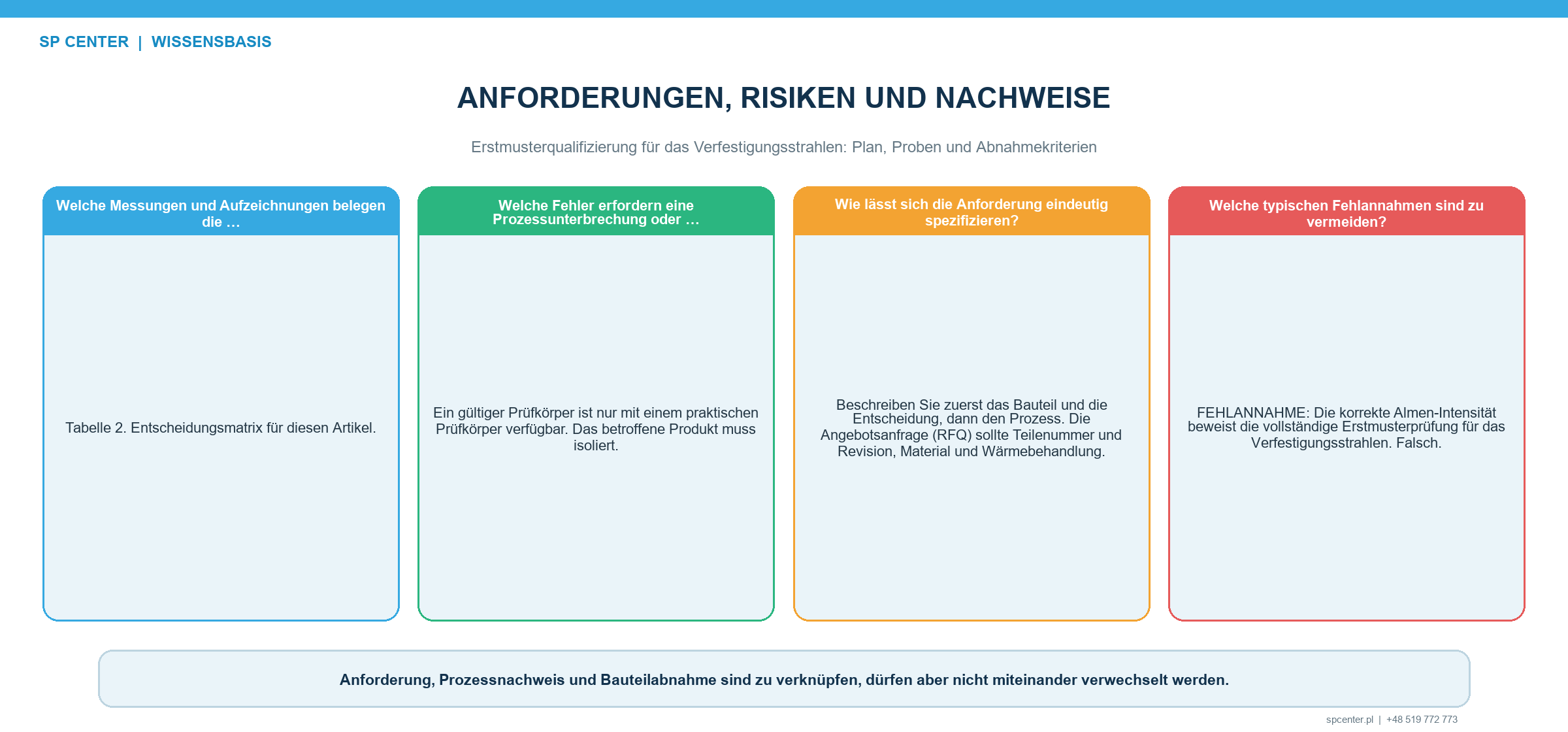

Abbildung 2. Almen-Prüfstreifen, Begleitproben, repräsentative Merkmale und Serienteile beantworten unterschiedliche Fragen und sind nicht austauschbar.

Wie wird ein Qualifizierungsplan aufgebaut?

Qualifizierungsphase	Gefordertes Ergebnis	Freigabepunkt
Vertragsprüfung	Aktuelle Zeichnung, Spezifikationsrangfolge, Kundenanlagen, Bezugsquellenfreigabe, FAI- oder PPAP-Anwendbarkeit und offene Widersprüche	Keine Bearbeitung vor Klärung von Befugnis und Revisionen
Risiko und Machbarkeit	Werkstoffzustand, Bearbeitungsplan, Zugang, Kanten, Masken, Vorrichtung, Verzug, Verunreinigung und Strahlmittelentfernung	Ungünstigste Merkmale und Stoppkriterien akzeptiert
Prozessentwicklung	Anlage, Strahlmittel, Intensitätsbereich, Verfahren zum Nachweis des Bedeckungsgrads, Bewegung, Beaufschlagung und vorläufige Oberflächen- oder Maßreaktion	Vorläufiger Prozessbereich ohne Überschreitung der Schadensgrenzen ausgewählt
Qualifizierungsversuch	Serienrepräsentatives Objekt, Beladung, Personal, Überwachung, Alarme und geplante Proben	Alle vorab festgelegten Prozess- und Bauteilkriterien erfüllt
Dokumentierte Grundlage	Freigegebenes Programm, Vorrichtungs- und Maskenrevisionen, Strahlmittel, Intensität, Bedeckungsgrad, Prüfung, Reaktionsplan und Aufzeichnungen	Autorisierte Unterschriften und Kundenfreigabe bei Forderung
Serienübergabe	Arbeitsanweisungen, Schulung, Verifizierungshäufigkeit, Stichprobe, Instandhaltung, Aufbewahrung und Änderungslenkung	Serienstart erst nach Verfügbarkeit der freigegebenen Grundlage

Tabelle 2. Jede Phase erzeugt vor Beginn der nächsten ein freigegebenes Ergebnis.

Wie werden ungünstigste Merkmale ausgewählt?

Ausgewählt werden Merkmale mit schwierigstem Zugang, kleinstem Radius, tiefster Bohrung, stärkster Abschattung, empfindlichster Kante, dünnstem Querschnitt, engster Grenze, höchstem Verzugsrisiko oder schwierigster Strahlmittelentfernung. Der ungünstigste Fall kann für Bedeckungsgrad, Schaden, Maße und Sauberkeit jeweils anders liegen.

Wo praktikabel, wird das tatsächliche Serienteil verwendet. Ein repräsentativer Probekörper benötigt dokumentierte Gleichwertigkeit von Werkstoff, Geometrie, Oberfläche, Einspannung und Beaufschlagung. Ähnliches Aussehen oder gleicher Nennradius genügt nicht.

Wie wird die Intensität qualifiziert?

Der Plan definiert vollständigen Almen-Bereich und Prüfstreifentyp, Prüfort oder -anordnung, Sättigungskurvenmethode, Verifizierungszeitpunkt und Reaktion auf Nichterfüllung nach maßgebender Spezifikation. Druck, Schleuderraddrehzahl, Strahlmitteldurchsatz oder Beaufschlagung sind Eingaben und ersetzen das Almen-Ergebnis nicht.

Almen-Nachweise charakterisieren den Strahl. Sie belegen weder Bauteilbedeckung noch Ermüdungsverhalten. Erzeugen mehrere Düsen, Schleuderräder, Positionen oder Konfigurationen getrennte Strahlen, muss der Plan ihre Repräsentation begründen.

Wie werden Bedeckungsgrad und Grenzen qualifiziert?

Produktionsvorrichtung, Masken, Orientierung, Bauteilabstand, Düsen- oder Schleuderradbewegung und Beaufschlagung werden an jeder Bearbeitungszone qualifiziert. Beleuchtung, Vergrößerung, Oberflächenzustand und visuelle oder genehmigte indirekte Methode sind festzulegen. Fluoreszierende oder andere indirekte Markierverfahren benötigen bei Verwendung Qualifizierung und Korrelation.

Bearbeitete Fläche und Schutzbereiche werden geprüft. Eine Maske kann undicht werden, sich anheben oder Rückprall erzeugen. Übermäßiger Schutz kann einen geforderten Übergang unbehandelt lassen. Zusätzliche Beaufschlagung behebt keine geometrische Unerreichbarkeit.

Welche Oberflächen- und Maßkriterien gehören in den Plan?

Abhängig von der Zeichnung werden Einschlagsschaden, Faltung, Riss, Rauheit, Verunreinigung, eingebettetes oder zurückgebliebenes Strahlmittel, Kante, Bohrungsoberfläche, Ebenheit, Rundheit, Geradheit oder weitere kritische Maße geprüft. Eingangs- und Endmesszustand, Bezug und Temperatur werden definiert.

Eigenspannungstiefe, Härte, Mikrohärte oder Ermüdungsnachweis werden nur ergänzt, wenn sie eine aufgerufene Konstruktions- oder Validierungsforderung beantworten. Zerstörende Prüfungen benötigen eigene Proben und eine rückverfolgbare Beziehung zur Serienkonfiguration.

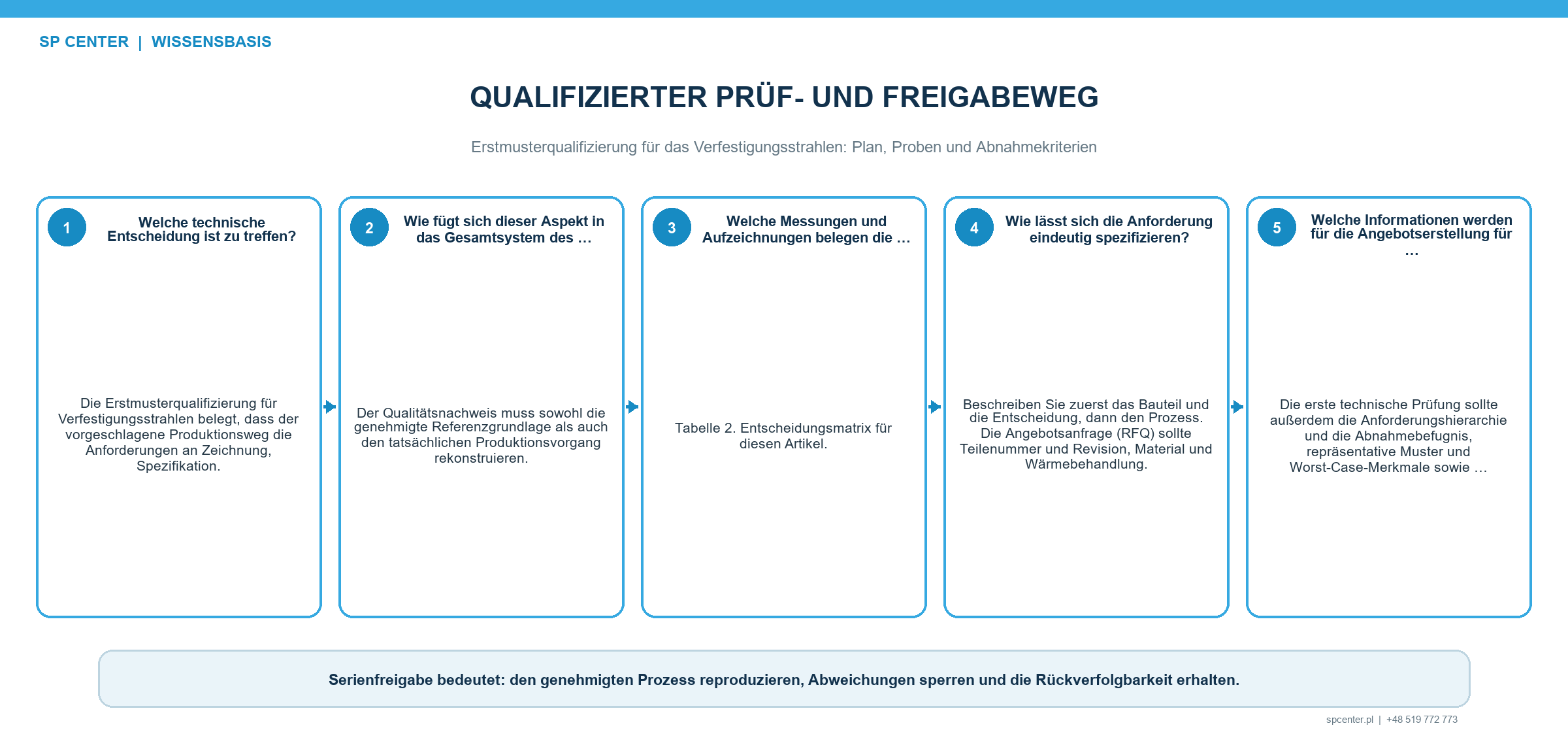

Abbildung 3. Eine freigegebene Grundlage legt Anlage, Strahlmittel, Werkzeug, Bewegung, Abnahme und Änderungsanlässe für die Serienfertigung fest.

Wie sehen belastbare Abnahmekriterien aus?

Abnahmeebene	Beispielkriterium	Reaktion bei Nichterfüllung
Anforderung	Richtiges Bauteil, Zeichnung, Prozessspezifikation, Revision, Kundenanlage und freigegebene Bezugsquelle	Arbeit aussetzen und gelenkte Klärung oder korrekte Genehmigung einholen
Strahl	Geforderter Almen-Bereich und Prüfstreifentyp mit gültigem Sättigungs- oder Verifizierungsnachweis	Betroffenen Versuch oder Teile eingrenzen und Anlage, Strahlmittel und Aufbau untersuchen
Bedeckungsgrad und Grenze	Jede festgelegte Fläche nach freigegebener Methode abgenommen und Schutzzonen unversehrt	Unerreichbare Stellen nicht durch unbeherrschte Zusatzbeaufschlagung ausgleichen
Oberflächenintegrität	Kein unzulässiger Schaden; Rauheit, Verunreinigung und eingebettetes oder zurückgebliebenes Strahlmittel innerhalb aufgerufener Grenzen	Abweichung dokumentieren und autorisierten Verwendungsentscheid anwenden
Maße und Funktion	Kritische Maße, Verzug, Passung oder Funktionsprüfungen nach allen definierten Freigabeschritten konform	Kein informelles Richten, Bearbeiten oder erneutes Strahlen
Nachweispaket	Teil und Los mit Konfiguration, Ergebnissen, Abweichungen, Freigaben und Bescheinigung verknüpft	Freigabe bleibt bis zur Vollständigkeit gesperrt

Tabelle 3. Strahl-, Bauteil- und Dokumentenabnahme bleiben getrennt und müssen bei Forderung jeweils bestanden sein.

Wie hängt die Qualifizierung mit FAI oder PPAP zusammen?

Die Prozessqualifizierung belegt den Strahlweg. FAI nach AS9102C dokumentiert bei Aufruf Produktverantwortung und anwendbare Konstruktionsmerkmale. PPAP unterstützt bei Aufruf die Freigabe von Automobilproduktionsteilen. Qualifikationsergebnisse können in beide Rahmen einfließen, vervollständigen aber nicht die gesamte Einreichung.

Zu vereinbaren ist, wer die vollständige Einreichung verantwortet und wer Sonderprozessnachweise liefert. Die Bescheinigung des Bearbeiters schließt FAIR oder PPAP nicht automatisch ab.

Was wird für die Serienfertigung eingefroren?

Rangfolge von Zeichnung, Prozessspezifikation und Kundenrevisionen.
Konfiguration von Anlage, Programm, Vorrichtung, Maske und Bearbeitungszonen.
Strahlmittelbezeichnung, Grenzen, Betriebszustand und Verunreinigungskontrollen.
Almen- und Bedeckungsgradmethoden, Häufigkeiten, Grenzen und Reaktionen.
Abnahme von Oberfläche, Maßen, Sauberkeit und Strahlmittelrückständen.
Beladung, Orientierung, Menge, Bewegung und Beaufschlagung.
Personalqualifikation und -befugnis, Instandhaltung, Alarme und Reaktion auf Unterbrechung.
Aufzeichnungen, Aufbewahrung, Abweichungen, Genehmigungsbefugnis und Änderungsanlässe.

Häufig gestellte Fragen

Ist Erstmusterqualifizierung dasselbe wie FAI nach AS9102?

Nicht zwingend. Prozess- oder Erstmusterqualifizierung belegt den vorgeschlagenen Strahlweg und die Bauteilabnahme. FAI nach AS9102C ist bei Aufruf ein formaler Rahmen der Produktverantwortung in der Luft- und Raumfahrt. Der Vertrag bestimmt ihr Zusammenspiel.

Kann ein Almen-Prüfstreifen das Erstmuster sein?

Nein. Er ist ein standardisiertes Werkzeug zur Intensitätsbestimmung. Er repräsentiert weder Bauteilbedeckung noch Geometrie, Maße, Oberflächenschaden oder alle Konstruktionsmerkmale.

Kann eine Begleitprobe das Serienteil ersetzen?

Nur für die genaue, im Plan genehmigte Eigenschaft und Gleichwertigkeit. Eine flache Probe kann Eigenspannungs- oder Rauheitsmessungen stützen, aber keinen Zugang zu komplexen Serienmerkmalen belegen.

Wie viele Qualifikationsteile werden benötigt?

Eine allgemeingültige Zahl gibt es nicht. Geometrievariation, zerstörende Prüfungen, Prozessrisiko, statistischer Bedarf, Kundenregeln und Serienvariation bestimmen die Stichprobe.

Gehört Ermüdungsprüfung zu jeder Qualifizierung?

Nein. Ermüdungs- oder Bauteilprüfung gilt, wenn Konstruktionsstelle, Spezifikation, Validierungsplan oder Vertrag sie aufruft. Sie ist nicht automatisch für jede Routinequalifizierung oder Chargenfreigabe erforderlich.

Genehmigt ein erfolgreiches Erstmuster jede künftige Maschine?

Nein. Die freigegebene Grundlage umfasst dargestellte Anlage und Konfiguration. Übertragung auf andere Maschine, Vorrichtung, Strahlmittelkreislauf, Programm oder Standort benötigt formale Änderungsprüfung und gegebenenfalls Requalifizierung.

Was geschieht, wenn ein Qualifikationskriterium nicht erfüllt ist?

Nachweise werden gesichert, betroffene Objekte eingegrenzt und die Ursache untersucht. Ein Fehlkriterium darf weder mit bestandenen Werten verrechnet noch der Prozess informell geändert werden. Wiederholung erfolgt nur nach genehmigtem überarbeitetem Plan.

Wann ist eine Requalifizierung nötig?

Zu bewerten ist jede Änderung mit möglichem Einfluss auf Strahlenergie, Strahlmittel, Zugang, Bearbeitungsgrenze, Oberfläche, Maße, Prüfung oder Rückverfolgbarkeit. Zeichnung, Spezifikation und Kundenregeln bestimmen den Umfang.

Die wichtigsten Punkte

Genauen Umfang und Genehmigungsbefugnis vor dem Versuch festlegen.
Jede Probe nur für den von ihr repräsentierbaren Nachweis verwenden.
Ungünstigsten Zugang, Schaden, Maße und Strahlmittelentfernung getrennt qualifizieren.
Almen-Intensität, Bedeckungsgrad und Bauteilverhalten trennen.
Serienrepräsentative Konfiguration und vollständiges Nachweispaket verbindlich festlegen.
Jede relevante Änderung vor Serieneinsatz auf Requalifizierung prüfen.
