Kulpening av vevstakar

Hur man kontrollerar balk- och radieövergångbehandling, precisionsborrningar, delade ytor, gängor, maskering, täckningsgrad, dimensioner och seriebevis

Kulpening av vevstakar utvecklas vanligtvis kring ritningsdefinierade balkytor och utmattningskritiska övergångar nära de stora och små ändarna. Processupplägget måste bevara precisionsborrningar, delade ytor, gängor, bult- och oljehål, identifiering och andra uteslutna funktioner. Tillförlitlig produktion kombinerar exakt material- och tillverkningsförhållanden, behandlingsgränser, kulpeningsmedium, Almenintensitet, täckningsgrad, fixtur och maskering, dimensionsacceptans, spårbarhet och kontrollerad respons på avbrott eller förändringar.

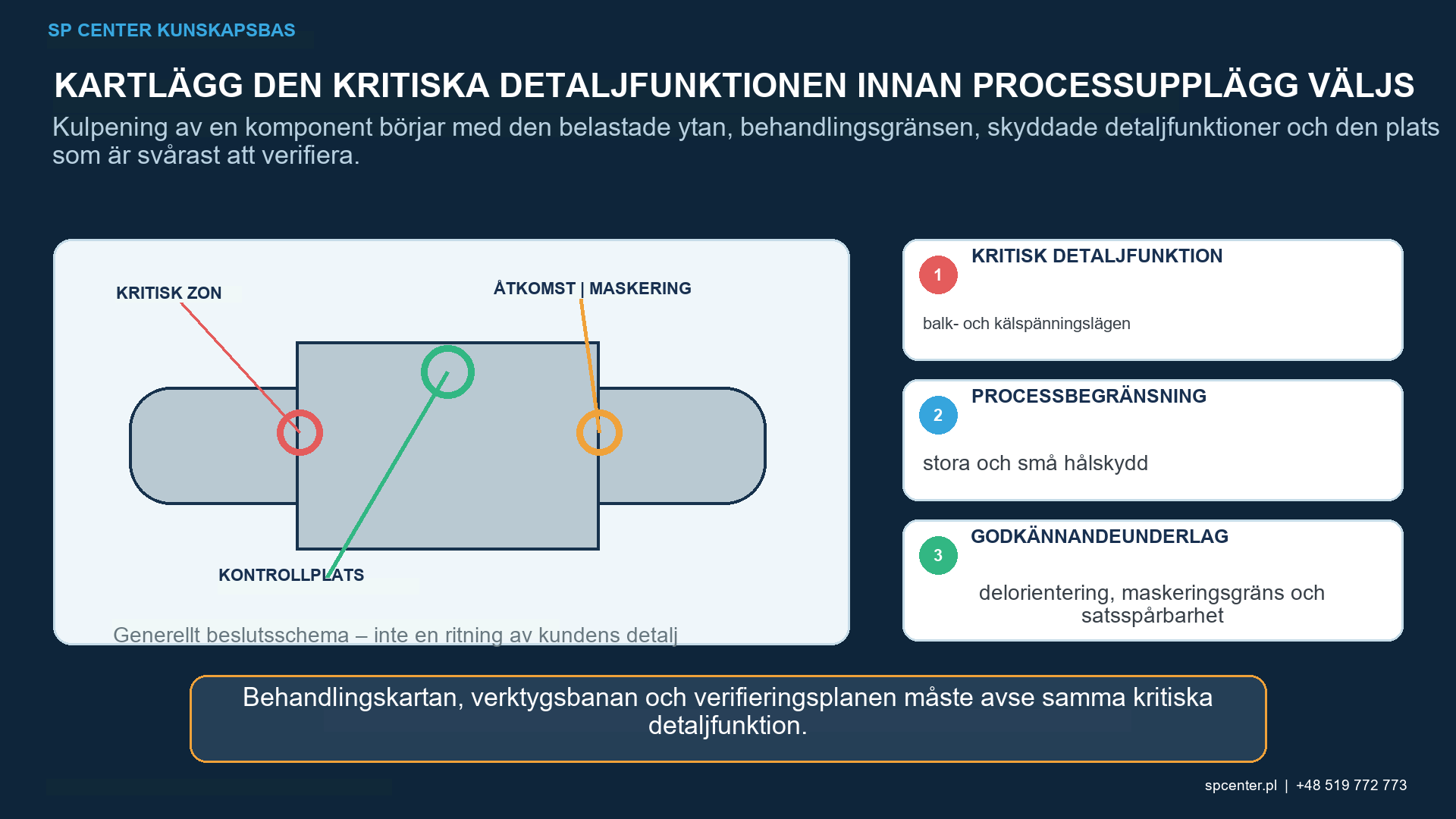

Figur 1. Ritningen måste skilja behandlade balk- och kälzoner från precisionsborrningar, ytor, gängor och andra skyddade egenskaper.

Varför kräver vevstakar kulpeningsdelar?

En vevstake bär upprepade drag-, tryck-, böj- och tröghetsbelastningar genom en geometri som kombinerar två borrningar med en balk och flera övergångar. Lokalt yttillstånd, smidesflöde, bearbetningsmärken, hålkälar och skåror kan påverka sprickbildning. Samtidigt kräver lager- och fogegenskaper snäva dimensioner, ytfinish och renhet.

Det finns inget universellt vevstakerecept. Smidd stål, pulvermetall, aluminium, titan eller annan konstruktion och tillstånd kan kräva olika typer av kulpeningsmedium, intensitet, yta och kontamineringsgränser. Det exakta artikelnumret, ritningen och materialvägen styr.

Vilka funktioner behöver separata kontroller?

Vevstaksfunktion	Typiskt problem	Kontrollfråga
Balk- eller skaftyta	Utmattningskrav, textur vid tidigare smidning eller bearbetning och fullständig exponering	Vilka ytor behandlas och hur uppnås omkretsåtkomst?
Övergång och avrundning vid stor ände	Hög lokal spänning, skuggning och gräns nära lager eller delade funktioner	Kan hela radien nås och inspekteras utan att påverka uteslutna ytor?
Övergång vid liten ände	Spänningskoncentration nära ett precisionsborrhål och en tunn lokal sektion	Hur definieras och skyddas borrhål, kant och övergång separat?
Stora och små ändhål	Lagerpassning, storlek, rundhet, ytfinish och kvarhållna kulpeningsmedier	Är hålen behandlade, övergångsförsedda eller helt uteslutna genom ritning?
Delade ytor, tandningar eller brottdelade ytor	Passning, uppriktning och kontrollerade sammankopplingsförhållanden	Vilka skydds- och renhetskriterier bevarar förbandet?
Bulthål, gängor, oljehål och markeringar	Dimensionsförändring, instängda medier, skårskador eller förlorad identifiering	Vilka funktioner maskeras, pluggas, rengörs och verifieras?

Tabell 1. Behandlingsnytta och funktionell risk möts vid övergångarna bredvid precisionsfunktionerna.

Hur bör behandlingsgränser definieras?

Den kontrollerade ritningen bör markera behandlade, exkluderade och övergångszoner. Avgör om balken är behandlad runt hela sin omkrets, var de stora och små ändens kälgränser slutar, och hur de möter borrhålsfasningar, delade ytor, bultbussningar, oljehål och markeringar.

Härled inte gränsen från en gammal stång, ett fotografi eller en liknande motorfamilj. Om en allmän anmärkning strider mot detaljerade mått, reparationsdata eller kundspecifikation, lägg det berörda arbetet på paus och få ett formellt förtydligande.

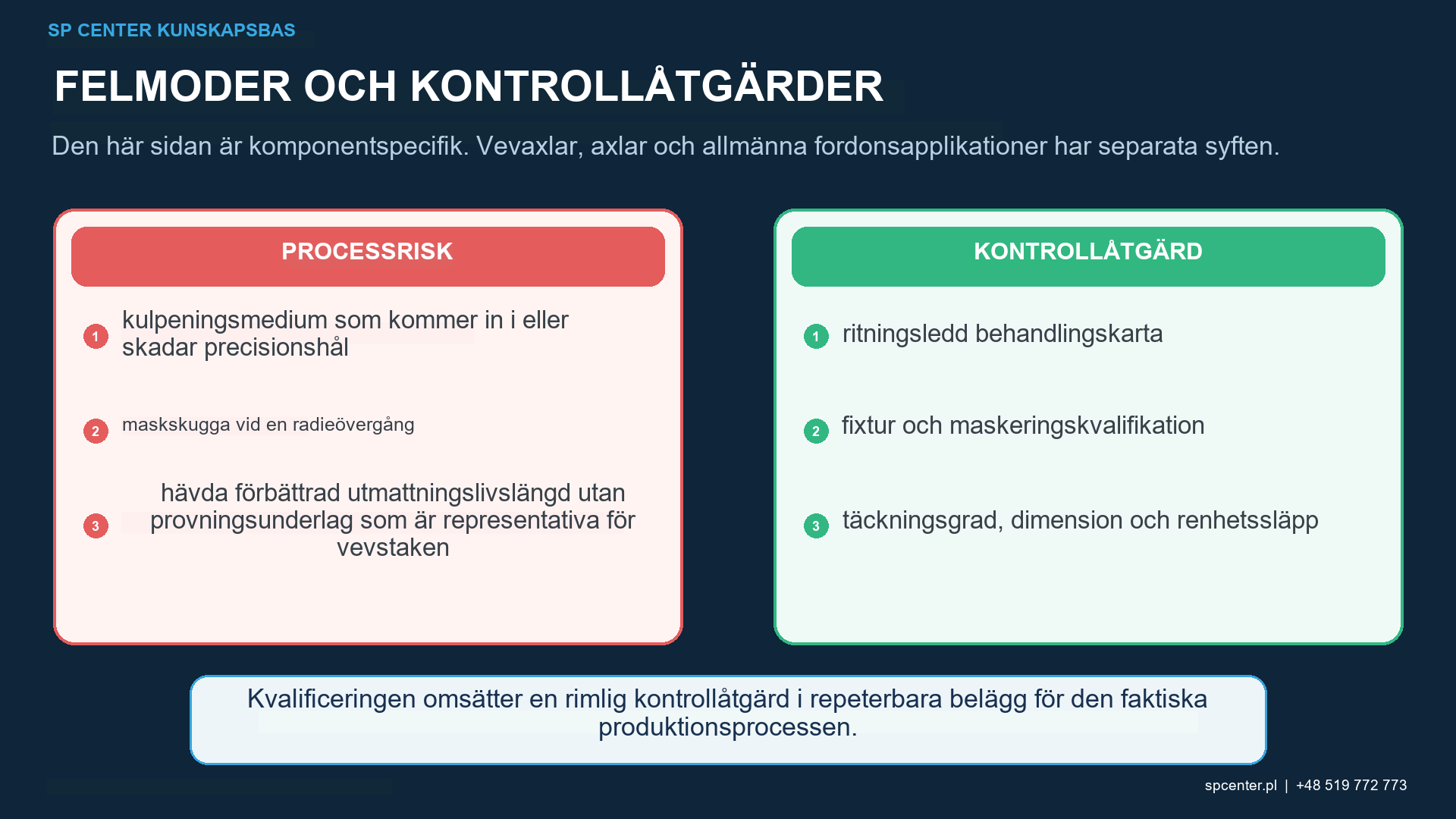

Figur 2. Maskeringar och fixturer kontrollerar gränser, delpresentation, studs och dimensionsrisk; de är en del av den kvalificerade konfigurationen.

Hur ska borrningar, ytor och gängor skyddas?

Skyddet beror på ritningen. Precisionshål kan vara känsliga för ytråhet, storlek, rundhet och inbäddade medier. Delade ytor, tandningar och sprickdelade ytor är beroende av deras passform. Gängor, bulthål och små oljepassager kan fånga medier eller drabbas av lokala skårskador.

Kvalificera mask- eller pluggmaterial, passform, överlappning, hållbarhet, identifiering, installation och borttagning. En hård mask kan orsaka studs; en lyft plugg kan läcka kulpeningsmedium; överdrivet skydd kan lämna en erforderlig radieövergång obehandlad. Gränsinspektion och renlighet är en del av processupplägget.

Hur påverkar fixtur- och delrörelser täckningsgraden?

Fixturen ska placera stången på kontrollerade referenspunkter utan att skada kritiska ytor. Orientering, klämkraft, stöd, rotation eller indexering och munstycks- eller hjulbanor måste reproducera åtkomst till balkytor och radieövergångar. Om flera delar bearbetas tillsammans, kvalificera avstånd och position från första till sista.

En fixtur som är dimensionellt likartad men ändrar skuggning, studs eller maskposition kan ändra resultatet. Behandla fixturidentitet, slitagegränser och utbyte som kontrollerade konfigurationsfunktioner.

Hur ska Almenintensitet och kulpeningsmedium väljas?

Design- eller specifikationsmyndigheten bör definiera hela Almenintensitetsintervallet och beteckningen på Almenprovplåten eller uttryckligen godkänna ett leverantörsförslag. Valet beaktar material- och värmebehandling, sektionstjocklek, kälgeometri, inkommande yta, begränsningar för kulpeningsmedium, risk för grovhet och distorsion.

Tryck, hjulhastighet, flöde av kulpeningsmedium och exponering är processindata, inte ersättningar för Almenintensitet. Medietyp, storlek, hårdhet, form, renhet och arbetsförhållanden förblir separata kvalificerade variabler. Ett överensstämmande Almen-resultat med fel eller degraderat medium är inte en likvärdig väg.

Hur demonstreras fullständig täckningsgrad?

Täckningsgrad är den grad i vilken varje specificerad vevstakeyta visar tecken på stötar enligt den godkända metoden. Fullständig täckningsgrad innebär att inget synligt oblästrat område kvarstår inom den erforderliga zonen under de definierade inspektionsförhållandena. Inspektera båda sidor av varje övergång, strålens omkrets där det behövs och gränserna bredvid masker.

Belysning, förstoring, ytfinish och delorientering bör kontrolleras. En fluorescerande eller annan indirekt metod kräver godkännande, kvalificering och korrelation. Ytterligare exponering reparerar inte en skuggad radieövergång och kan överbearbeta intilliggande öppna områden.

Vilken tillverkningssekvens är lämplig?

Det godkända processupplägget kan placera kulpeningen före eller efter vissa bearbetnings-, honings-, rengörings-, NDT-, beläggnings- eller monteringsoperationer. Senare materialavverkning kan ta bort det behandlade skiktet och senare värmepåverkan kan relaxera restspänningarna. Ett hål kan avsiktligt slutbearbetas efter att intilliggande ytor har kulpenats, men ordningsföljden måste anges i ritningen och processplanen.

Inkommande smidesöverlappningar, sprickor, avkolning, värmebehandlingsskador, slipbränna eller korrosion kräver utvärdering före kulpening. Slagstrukturen får inte dölja ett olöst tillstånd.

Hur kontrolleras dimensioner och distorsion?

Obalanserad behandling kan påverka rakhet eller vridning, särskilt på lätta eller asymmetriska konstruktioner. Masker och pluggar kan påverka lokal kontakt eller lämna rester. Beroende på ritningen kan efterbehandlingskontroller inkludera hålstorlek och rundhet på stora och små ändar, centrumavstånd, parallellitet, rakhet, delad yta, massa eller balans och visuella skador.

En del med fullständig täckningsgrad men felaktiga dimensioner eller renhet överensstämmer inte. Processjustering efter ett dimensionsproblem måste följa kvalificering och ändringskontroll.

Vilket underlag hör till utvecklingen?

Utvecklingsfas	Nödvändig utdata	Evidensgräns
Kravgranskning	Nuvarande ritning, material och skick, processhierarki, behandlingskarta, undantag och förslagsbehörighet	Inga maskininställningar väljs innan tekniska konflikter är stängda
Genomförbarhet och fixtur	Åtkomst, utgångspunkt, stöd, lastorientering, masker, pluggar, retur och plan för borttagning av kulpeningsmedium	Produktionspresentationen måste representera alla kritiska funktioner
Strömkvalificering	Kulpeningsmedium, fullständigt Almenintensitetsintervall och beteckning för Almenprovplåt, utrustning, hållararrangemang och övervakade ingångar	Almen verifierar strömmen och inte vevstakens täckningsgrad eller utmattningslivslängd
Täckningsgrad Kvalificering	Faktisk eller representativ geometri, rörelse, exponeringsväg, gränser och godkänd inspektionsmetod	Fullständig täckningsgrad bevisas på varje erforderlig zon
Delgodkännande	Ytskador, ytråhet, renhet i hål och fogar, dimensioner, rundhet, deformation och kvarvarande kulpeningsmedium när sådana krav åberopas	Ett överensstämmande täckningsresultat avstår inte från funktionella kriterier
Delvalidering	Restspänning, utmattning eller andra kundbevis endast när det krävs	Valideringen förblir inom den exakta material-, geometri- och processbasen

Tabell 2. Validering av ström, täckningsgrad, yta, dimensioner och komponent besvarar olika frågor.

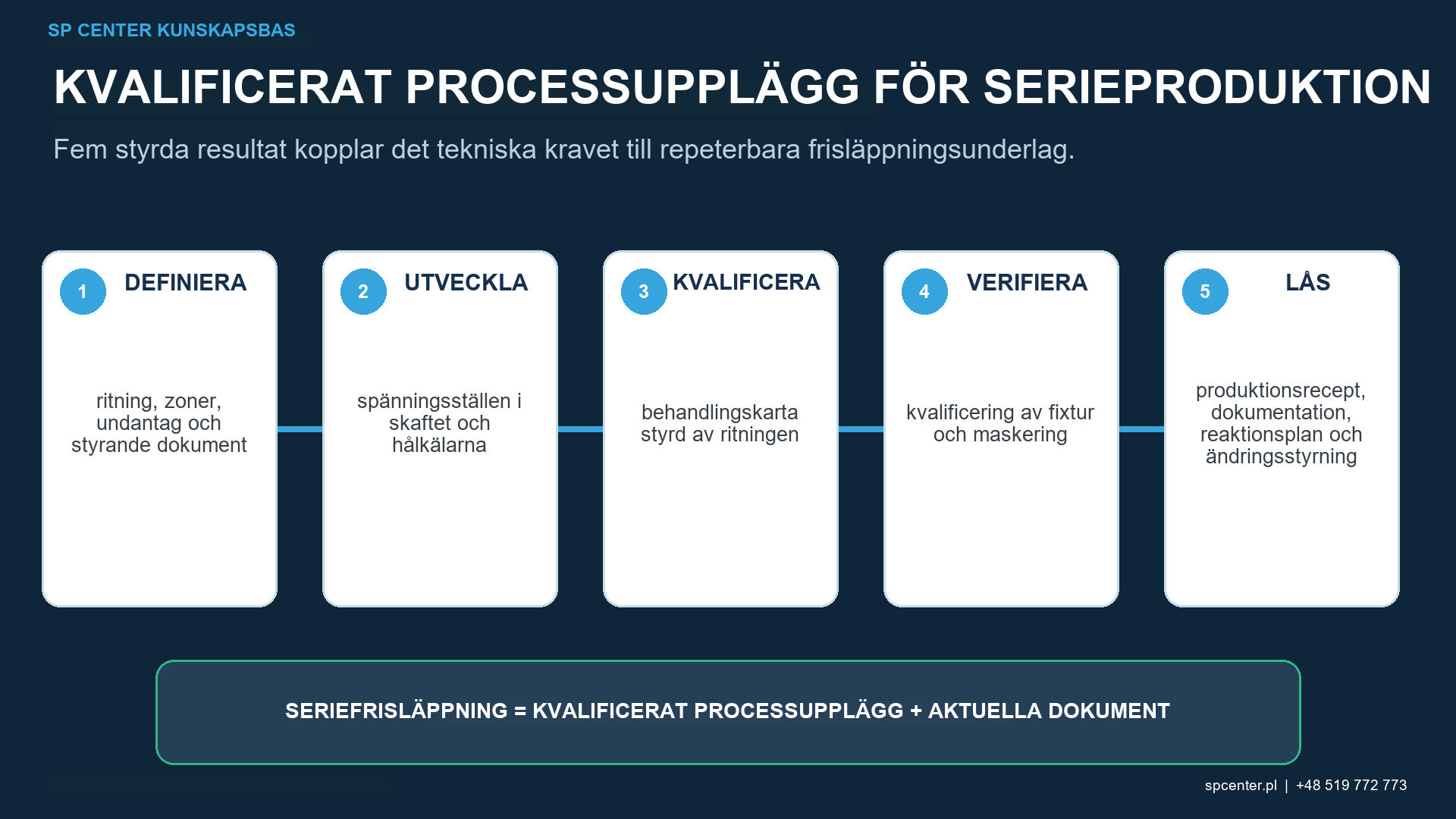

Figur 3. Inkommande yta, verifiering av kulpeningsstrålen, täckningsgrad, dimensionsacceptans och spårbarhet bildar separata underlagsnivåer.

Vad bör kontrolleras i varje sats?

Satskontroll	Registrering att behålla	Stoppvillkor
Delidentitet och inkommande tillstånd	Delnummer, revision, parti, materialtillstånd, tidigare operationer, inspektions- och reparationsstatus	Okänt tillstånd, öppen defekt eller ogodkänd reparation
Konfiguration	Maskin-, program-, fixtur-, mask- eller kontaktidentitet, orientering och operatör	Felaktigt, slitet eller skadat skydd eller okontrollerat program
Kulpeningsmedium och intensitet	Medieidentitet och tillstånd plus nödvändiga Almen-underlag	Icke-överensstämmande kulpeningsmedium eller misslyckad intensitetsverifiering
Utförande	Cykel, rörelse, övervakade ingångar, avbrott, larm och omarbetning status	Exponeringen kan inte rekonstrueras eller en gräns överskrids
Godkännande efter process	Täckningsgrad, gräns, skada, renhet, dimensioner och kontroller av behållna medier	Obehandlad zon, maskläckage, distorsion, blockerad funktion eller saknad inspektion
Frisläppning	Status för avvikelse och beslut om fortsatt hantering, kundformulär, certifikat och behörigt godkännande	Öppen avvikelse, ofullständiga underlag eller obehörig ändring

Tabell 3. Seriell frigivning länkar den faktiska staven och partiet till en godkänd konfiguration och komplett bevisuppsättning.

Hur ska förnyad kulpening och avbrott hanteras?

Efter ett larm, rörelsestopp, bortfall av mediematning eller strömavbrott ska de exponerade ytorna och komponentens status bevaras. Fortsätt, starta om eller omarbeta endast enligt den godkända reaktions- och beslutsprocessen. En extra fullständig passage kan öka ytråhet, deformation eller lokala skador.

Bearbetning eller reparation efter kulpening förändrar det påverkade skiktets djup och komponentens geometri. Förnyad kulpening kräver uttryckligt godkännande, granskning av tidigare exponering och återstående tvärsnitt samt vid behov nya underlag för kvalificering, täckningsgrad, mått och kontroll.

Vanliga frågor

Vilka områden av en vevstake kulpenas vanligtvis?

Ritningsdefinierade balkytor och radieövergångar runt stor- och smaländarna är vanliga kandidater. Precisionsborrningar, delade ytor, gängor, bulthål, oljehål och identifiering kan endast behandlas, övergås eller skyddas enligt specifikationerna.

Bör stor- och smaländsborrningarna maskeras?

Endast ritningen och det kvalificerade processupplägget avgör. Lager- eller bussningsborrningar har ofta kritisk storlek, rundhet och yta och kan kräva skydd, men en universell maskeringsregel är inte giltig.

Kan kulpening korrigera smidesöverlappningar eller sprickor?

Nej. Det får inte användas för att dölja smidesöverlappningar, sprickor, avkolning, överhettning, slipskador eller oacceptabel korrosion. Inkommande defekter kräver först inspektion och auktoriserad hantering.

Bevisar Almenintensiteten att vevstångsradieövergångarna är fullständigt behandlade?

Nej. Almen-underlag verifierar kulpeningsstrålen under testarrangemanget. Täckningsgraden måste accepteras på de faktiska specificerade radieövergångarna och balkzonerna med den godkända metoden.

Kan kulpening ändra vevstakens dimensioner?

Ja. Lokal plastisk deformation, obalanserad exponering, maskering och kvarhållna medier kan påverka dimensioner eller funktion. Borrhålsstorlek och rundhet, delad yta, massa, rakhet eller andra ritningsegenskaper kan kräva kontroller.

Kan en vevstake kulpenas på nytt efter bearbetning eller reparation?

Endast genom en auktoriserad förnyad kulpening eller reparationsväg som tar hänsyn till tidigare exponering, återstående geometri, defektborttagning, behandlingsgränser, kvalificering och inspektioner. Lägg inte till en extra cykel informellt.

Krävs alltid PPAP eller FAI?

Nej. PPAP, FAI, förstagångs- eller kundkällainspektion gäller endast när kontraktet eller kundsystemet åberopar det. Omfattning och godkännandebehörighet måste definieras före produktion.

Vilken information behövs för en offert?

Ange aktuell ritning och revision, material- och tillverkningsskick, markerade behandlings- och undantagszoner, intensitets- och täckningskrav, mediebegränsningar, dimensioner, partimönster, kvalificering, inspektioner, dokumentation, förpackning och måldatum.

Viktiga slutsatser

Definiera balk-, hålkäl-, borr-, skarv-, gäng- och hålstatus på ritningen.
Kvalificera det exakta material- och tillverkningsskicket.
Behandla masker, pluggar, fixtur och rörelse som kontrollerad processkonfiguration.
Håll Almenintensitet separat från täckningsgrad och funktionell acceptans.
Verifiera dimensioner, renhet och behållna medier där det åberopas.
Dölj inte defekter eller improvisera förnyad kulpening efter reparation eller avbrott.
