Guľôčkovanie ojníc

Ako riadiť spracovanie nosníkov a zaoblení, presné otvory, delené plochy, závity, maskovanie, pokrytie, rozmery a sériové doklady

Guľôčkovanie ojníc sa zvyčajne vyvíja okolo výkresovo definovaných povrchov nosníkov a prechodov kritických z hľadiska únavy v blízkosti veľkých a malých koncov. Postup musí zachovať presné otvory, delené plochy, závity, otvory pre skrutky a olej, identifikáciu a ďalšie vylúčené prvky. Spoľahlivá výroba kombinuje presné podmienky materiálu a výroby, hranice spracovania, médiá, Almenovu intenzitu, pokrytie, upínacie prípravky a maskovanie, akceptáciu rozmerov, sledovateľnosť a kontrolovanú reakciu na prerušenia alebo zmeny.

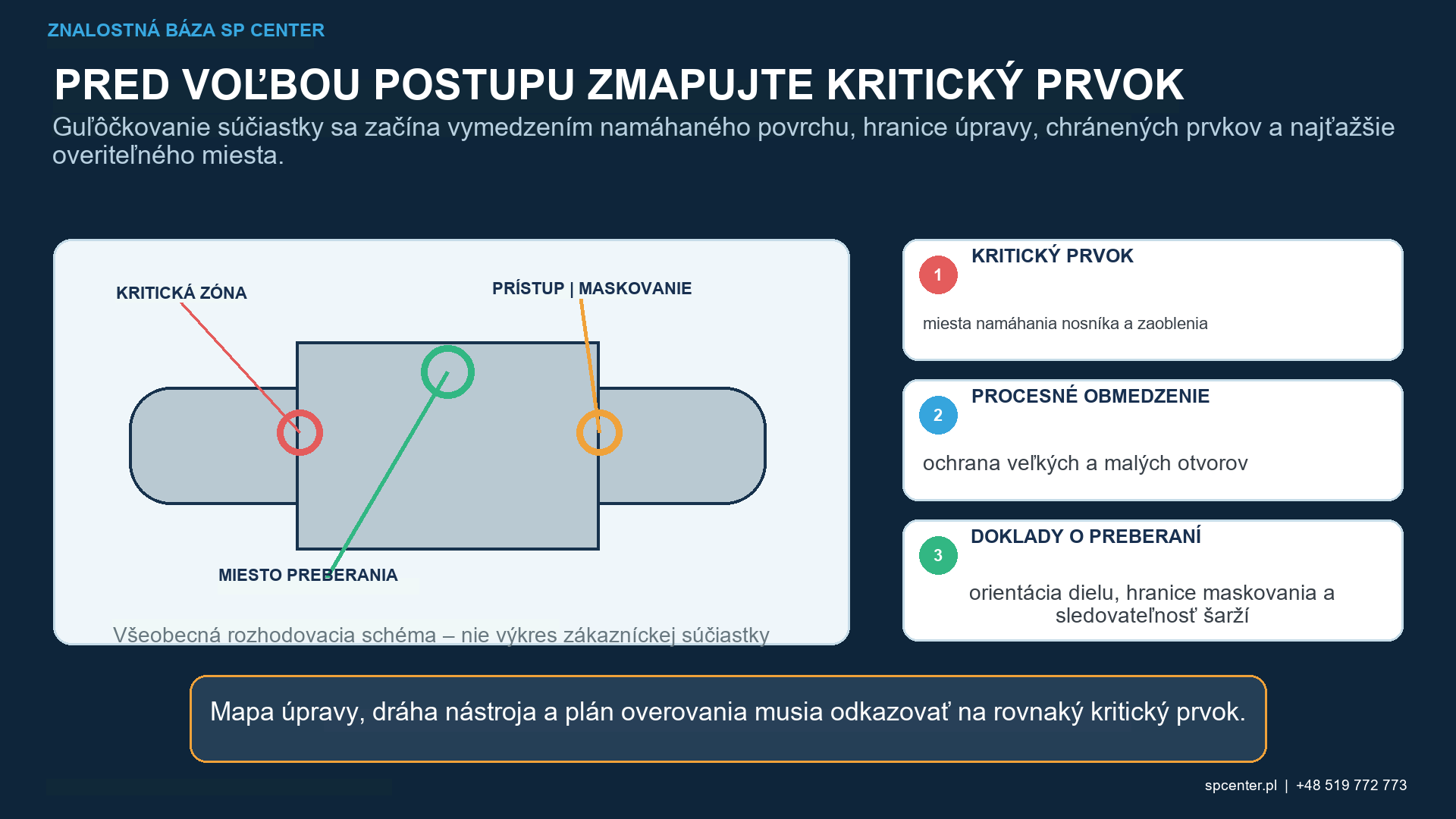

Obrázok 1. Výkres musí rozlišovať medzi upravenými zónami nosníka a zaoblení od presných otvorov, plôch, závitov a iných chránených prvkov.

Prečo ojnice vyžadujú guľôčkovanie?

Ojnica prenáša opakované ťahové, tlakové, ohybové a zotrvačné zaťaženia prostredníctvom geometrie, ktorá kombinuje dva otvory s nosníkom a niekoľkými prechodmi. Lokálne povrchové podmienky, tok kovania, stopy po obrábaní, zaoblenia a zárezy môžu ovplyvniť vznik trhlín. Zároveň ložiskové a spojovacie prvky vyžadujú presné rozmery, povrchovú úpravu a čistotu.

Neexistuje univerzálny recept na ojnicu. Kovaná oceľ, práškový kov, hliník, titán alebo iná konštrukcia a stav môžu vyžadovať rôzne médiá, intenzitu, povrch a limity kontaminácie. Rozhodujúce je presné číslo dielu, výkres a materiálový postup.

Ktoré prvky vyžadujú samostatné ovládanie?

Prvok ojnice	Typický problém	Kontrolná otázka
Povrch nosníka alebo stopky	Požiadavka na únavu, textúra predchádzajúceho kovania alebo obrábania a úplné odkrytie	Ktoré plochy sa ošetrujú a ako sa dosahuje obvodový prístup?
Prechod a zaoblenie ojničného konca	Vysoké lokálne napätie, tieňovanie a hranica v blízkosti ložiska alebo rozdelených prvkov	Dá sa dosiahnuť a skontrolovať celý polomer bez ovplyvnenia vylúčených povrchov?
Prechod na úzkom konci	Koncentrácia napätia v blízkosti presného otvoru a tenkého lokálneho rezu	Ako sa samostatne definujú a chránia otvor, hrana a prechod?
Vŕtacie otvory s veľkým a malým koncom	Uloženie ložiska, veľkosť, kruhovitosť, povrchová úprava a zadržiavanie média	Sú otvory ošetrené, prechodové alebo úplne vylúčené výkresom?
Rozštiepené plochy, zúbkovanie alebo lomovo-rozdelené plochy	Uloženie, zarovnanie a kontrolovaný stav párovania	Aké kritériá ochrany a čistoty chránia spoj?
Otvory pre skrutky, závity, olejové otvory a označenia	Zmena rozmerov, zachytené médium, poškodenie zárezom alebo strata identifikácie	Ktoré prvky sú maskované, zaslepené, vyčistené a overené?

Tabuľka 1. Prínos úpravy a funkčné riziko sa stretávajú na prechodoch vedľa presných prvkov.

Ako majú byť vymedzené hranice úpravy?

Riadený výkres by mal označiť ošetrené, vylúčené a prechodové zóny. Určte, či je nosník ošetrený po celom obvode, kde končia hranice zaoblení na veľkom a malom konci a ako sa stretávajú so skoseniami otvorov, delenými plochami, výstupkami skrutiek, olejovými otvormi a značkami.

Neodvodzujte hranicu zo starej tyče, fotografie alebo podobného radu motorov. Ak je všeobecná poznámka v rozpore s podrobnými rozmermi, údajmi o oprave alebo špecifikáciou zákazníka, pozastavte dotknutú prácu a získajte formálne objasnenie.

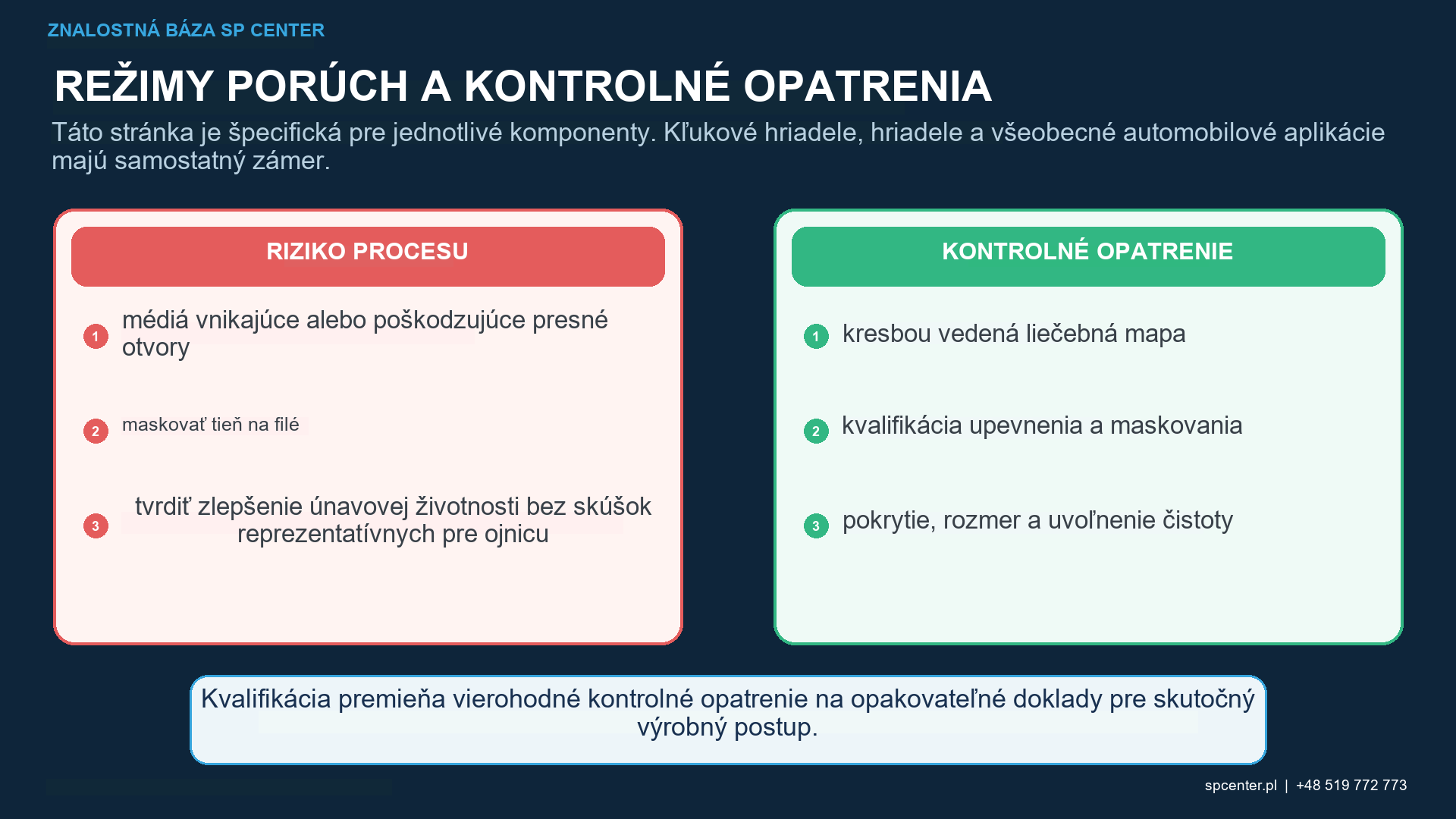

Obrázok 2. Masky a upínacie prvky riadia hranice, prezentáciu dielu, odraz a rozmerové riziko; sú súčasťou kvalifikovanej konfigurácie.

Ako by mali byť chránené otvory, plochy a závity?

Ochrana závisí od výkresu. Presné otvory môžu byť citlivé na drsnosť, veľkosť, kruhovitosť a zapustené médiá. Rozštiepené plochy, zúbkovanie a lomovo-štiepené plochy závisia od ich stavu priliehania. Závity, otvory pre skrutky a malé olejové kanály môžu zachytávať médiá alebo utrpieť lokálne poškodenie vrubmi.

Kvalifikujte materiál masky alebo zátky, uloženie, prekrytie, trvanlivosť, identifikáciu, inštaláciu a demontáž. Tvrdá maska môže spôsobiť odraz; zdvihnutá zátka môže unikať médium; nadmerná ochrana môže nechať požadované zaoblenie neošetrené. Kontrola hraníc a čistota sú súčasťou postupu.

Ako upínací prípravok a pohyb dielu ovplyvňujú pokrytie?

Upínací prípravok by mal umiestniť tyč na kontrolované vzťažné body bez poškodenia kritických povrchov. Orientácia, upínacia sila, podopretie, rotácia alebo indexovanie a dráhy trysky alebo kolesa musia reprodukovať prístup k plochám a zaobleniam nosníka. Ak sa viacero dielov spracováva spoločne, kvalifikujte rozstupy a polohu od prvého po posledný.

Upínací prípravok, ktorý má rozmerovo podobné rozmery, ale mení tieňovanie, odraz alebo polohu masky, môže zmeniť výsledok. Identitu upínacieho prípravku, limity opotrebenia a výmenu považujte za kontrolované konfiguračné prvky.

Ako sa majú vybrať Almenova intenzita a médium?

Autorita v oblasti návrhu alebo špecifikácie by mala definovať kompletný sortiment Almen a označenie pásu alebo výslovne povoliť návrh dodávateľa. Výber zohľadňuje materiál a tepelné spracovanie, hrúbku rezu, geometriu zaoblenia, vstupný povrch, obmedzenia média, drsnosť a riziko deformácie.

Tlak, rýchlosť kotúča, prietok média a expozícia sú vstupy procesu, nie náhrady za Almenovu intenzitu. Typ média, veľkosť, tvrdosť, tvar, čistota a pracovné podmienky zostávajú samostatnými kvalifikovanými premennými. Zhodný výsledok Almen s nesprávnym alebo degradovaným médiom nie je ekvivalentnou cestou.

Ako sa preukazuje úplné pokrytie?

Pokrytie je stupeň, do akého každý špecifikovaný povrch ojnice vykazuje doklady o náraze podľa schválenej metódy. Úplné pokrytie znamená, že v požadovanej zóne za definovaných kontrolných podmienok nezostane žiadna viditeľná neguľôčkovaná oblasť. Skontrolujte obe strany každého prechodu, obvod lúča, kde je to potrebné, a hranice vedľa masiek.

Osvetlenie, zväčšenie, povrchová úprava a orientácia dielu by mali byť kontrolované. Fluorescenčná alebo iná nepriama metóda vyžaduje schválenie, kvalifikáciu a koreláciu. Dodatočná expozícia neopravuje zatienený zaoblený okraj a môže nadmerne opracovať susediace otvorené oblasti.

Ktorá výrobná postupnosť je vhodná?

Schválený postup môže zaradiť guľôčkovanie pred určité obrábanie, honovanie, čistenie, nedeštruktívnu kontrolu, povlakovanie či montáž alebo až po nich. Následný úber materiálu môže ošetrenú vrstvu odstrániť a neskoršie tepelné pôsobenie môže uvoľniť zvyškové napätia. Vývrt možno zámerne dokončiť až po guľôčkovaní susedných plôch, poradie však musí stanoviť výkres a procesný plán.

Pred guľôčkovaním sa musia vyhodnotiť vstupné kováčske záhyby materiálu, trhliny, oduhličenie, poškodenie tepelným spracovaním, spáleniny po brúsení a korózia. Textúra po nárazoch nesmie zakryť nevyriešený stav.

Ako sa kontrolujú rozmery a deformácia?

Nevyvážené spracovanie môže ovplyvniť priamosť alebo skrútenie, najmä pri ľahkých alebo asymetrických konštrukciách. Masky a zátky môžu ovplyvniť lokálny kontakt alebo zanechať zvyšky. V závislosti od výkresu môžu kontroly po spracovaní zahŕňať veľkosť a kruhovitosť otvoru na veľkých a malých koncoch, vzdialenosť osí, rovnobežnosť, priamosť, stav rozdelenej plochy, hmotnosť alebo vyváženosť a vizuálne poškodenie.

Súčasť s úplným pokrytím, ale s chybnými rozmermi alebo čistotou, nie je v zhode. Úprava procesu po rozmerovom probléme musí nasledovať po kvalifikácii a kontrole zmien.

Aké doklady patria k vývoju?

Fáza vývoja	Požadovaný výstup	Hranica dokladov
Preskúmanie požiadaviek	Aktuálny výkres, materiál a stav, hierarchia procesov, mapa spracovania, výnimky a autorita návrhu	Pred uzavretím technických konfliktov sa nevyberajú žiadne nastavenia stroja
Realizovateľnosť a upínanie	Prístup, vzťažný bod, podpora, orientácia zaťaženia, masky, zátky, odraz a plán odstraňovania média	Prezentácia výroby musí reprezentovať každý kritický prvok
Kvalifikácia prúdu	Médium, kompletný sortiment Almen a označenie pásu, zariadenie, usporiadanie držiaka a monitorované vstupy	Almen overuje prúd a nie pokrytie ojnice alebo únavovú životnosť
Pokrytie kvalifikácia	Skutočná alebo reprezentatívna geometria, pohyb, postup expozície, hranice a schválená metóda kontroly	Úplné pokrytie je preukázané v každej požadovanej zóne
Prijatie dielu	Poškodenie povrchu, drsnosť, čistota otvorov a spojov, rozmery, kruhovitosť, deformácia a zadržané médium, ak sa tieto kontroly požadujú	Zodpovedajúci výsledok pokrytia nezbavuje funkčných kritérií
Validácia dielu	Zvyškové napätie, únava alebo iné doklady od zákazníka iba v prípade potreby	Validácia zostáva v rámci presného materiálu, geometrie a procesného základu

Tabuľka 2. Validácia prúdu, pokrytia, povrchu, rozmerov a komponentu odpovedá na rôzne otázky.

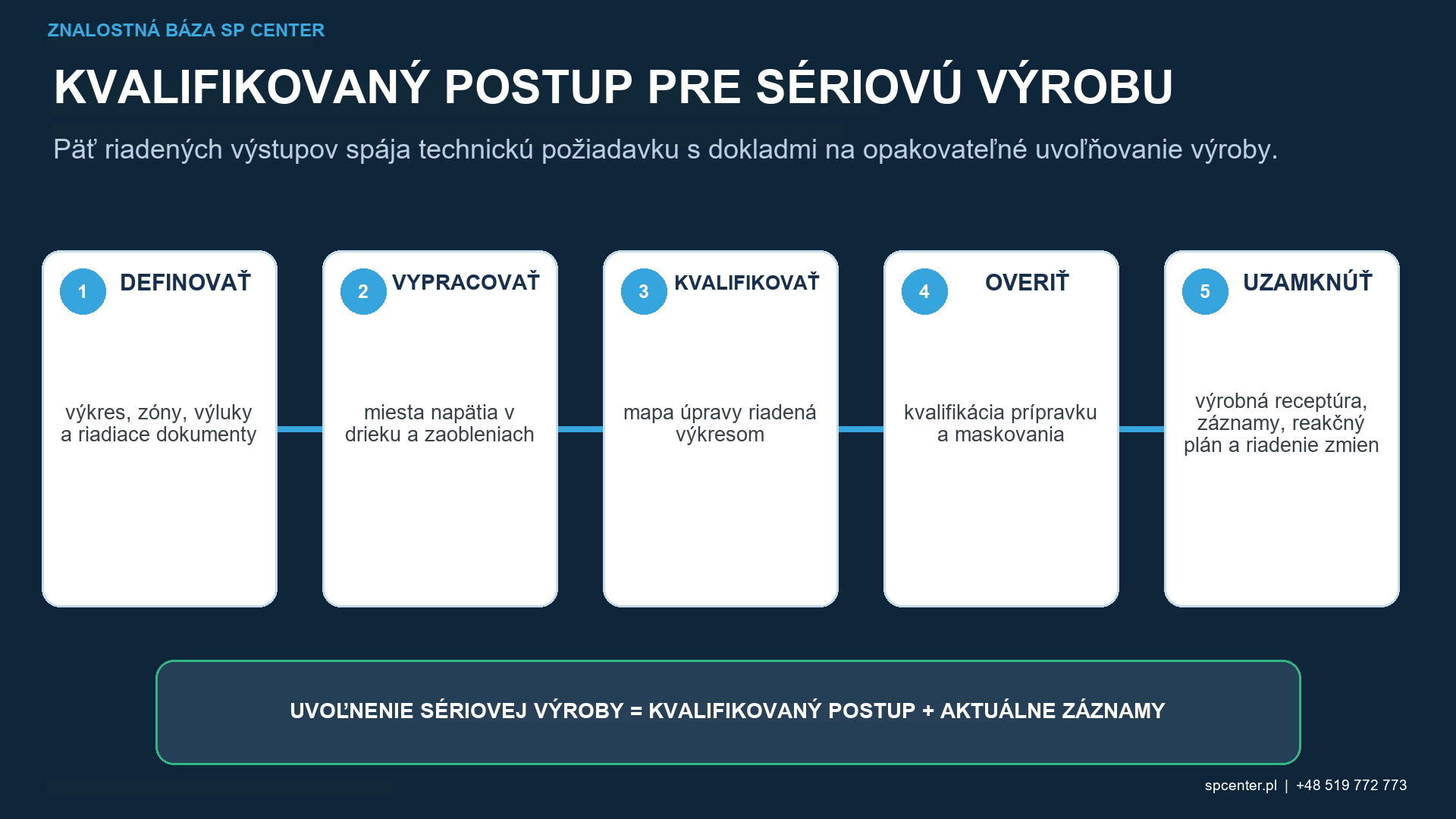

Obrázok 3. Vstupný povrch, overenie prúdu, pokrytie, akceptácia rozmerov a sledovateľnosť tvoria samostatné úrovne dokladov.

Čo by sa malo kontrolovať v každej dávke?

Riadenie dávky	Záznam na uchovanie	Stav zastavenia
Identita dielu a vstupný stav	Číslo dielu, revízia, šarža, stav materiálu, predchádzajúce operácie, stav kontroly a opravy	Neznámy stav, otvorená chyba alebo neschválená oprava
Konfigurácia	Identita, orientácia a obsluha stroja, programu, upínacieho prípravku, masky alebo zástrčky	Nesprávna, opotrebovaná alebo poškodená ochrana alebo nekontrolovaný program
Médium a intenzita	Identita a stav pracovného média plus požadovaný doklad Almen	Nezhodné médium alebo neúspešné overenie intenzity
Vykonanie	Cyklus, pohyb, monitorované vstupy, prerušenie, alarm a opätovné spracovanie Stav	Expozíciu nie je možné rekonštruovať alebo je prekročený limit
Prijatie po spracovaní	Kontroly pokrytia, hranice, poškodenia, čistoty, rozmerov a zadržaných médií	Neošetrená zóna, únik masky, deformácia, zablokovaný prvok alebo chýbajúca kontrola
Uvoľnenie	Stav odchýlky a rozhodnutia o ďalšom postupe, formuláre zákazníka, certifikát a autorizované schválenie	Otvorená nezhoda, neúplné doklady alebo neoprávnená zmena

Tabuľka 3. Sériové uvoľnenie spája skutočnú tyč a šaržu s jednou schválenou konfiguráciou a kompletným súborom dokladov.

Ako postupovať pri opakovanom guľôčkovaní a prerušení procesu?

Po alarme, zastavení pohybu, strate prívodu média alebo prerušení napájania zachovať, ktoré povrchy boli exponované a stav dielu. Pokračujte, reštartujte alebo opätovne spracujte iba podľa schváleného postupu reakcie a rozhodnutia o ďalšom postupe. Ďalší celý prechod môže zvýšiť drsnosť, deformáciu alebo lokálne poškodenie.

Obrábanie alebo oprava po guľôčkovaní mení hĺbku ovplyvnenej vrstvy a geometriu súčiastky. Opakované guľôčkovanie vyžaduje výslovné oprávnenie, preskúmanie predchádzajúcej expozície a zostávajúceho prierezu a podľa potreby nové doklady o kvalifikácii, pokrytí, rozmeroch a kontrole.

Často kladené otázky

Ktoré oblasti ojnice sa bežne guľôčkujú?

Výkresovo definované povrchy nosníkov a zaoblenia okolo veľkého a malého konca sú bežnými kandidátmi. Presné otvory, delené plochy, závity, otvory pre skrutky, olejové otvory a identifikácia sa môžu ošetrovať, prechádzať alebo chrániť iba podľa špecifikácie.

Mali by byť otvory ojnice a malého konca maskované?

Rozhoduje iba výkres a kvalifikovaný procesný postup. Otvory ložísk alebo puzdier majú často kritickú veľkosť, kruhovitosť a povrchovú úpravu a môžu vyžadovať ochranu, ale univerzálne pravidlo maskovania nie je platné.

Dokáže guľôčkovanie opraviť prekrytia kovania alebo praskliny?

Nie. Nesmie sa použiť na zakrytie preloženín vo výkovku, trhlín, oduhličenia, prehriatia, poškodenia po brúsení ani neprijateľnej korózie. Vstupné chyby si najprv vyžadujú kontrolu a oprávnené rozhodnutie o ďalšom postupe.

Dokazuje Almenova intenzita, že zaoblenia tyče sú úplne ošetrené?

Nie. Almenova evidencia overuje prúd guľôčkovania v rámci testovacieho usporiadania. Pokrytie musí byť akceptované na skutočne špecifikovaných zaobleniach a zónach nosníka schválenou metódou.

Môže guľôčkovanie zmeniť rozmery ojnice?

Áno. Lokálna plastická deformácia, nevyvážená expozícia, masky a zadržané médiá môžu ovplyvniť rozmery alebo funkciu. Veľkosť a kruhovitosť otvoru, stav rozdelenej plochy, hmotnosť, priamosť alebo iné výkresové prvky môžu vyžadovať kontrolu.

Môže byť ojnica po obrábaní alebo oprave opäť guľôčkovaná?

Iba podľa schváleného postupu opakovaného guľôčkovania alebo opravy, ktorý zohľadňuje predchádzajúcu expozíciu, zostávajúcu geometriu, odstránenie vady, hranice ošetrenia, kvalifikáciu a kontroly. Ďalší cyklus nepridávajte neformálne.

Je vždy potrebné vykonať PPAP alebo FAI?

Nie. PPAP, FAI, prvotná kontrola alebo kontrola zákazníka sa uplatňujú iba vtedy, keď ich vyžaduje zmluva alebo systém zákazníka. Rozsah a schvaľovacia autorita musia byť definované pred výrobou.

Aké informácie sú potrebné pre cenovú ponuku?

Poskytnite aktuálny výkres a revíziu, materiál a výrobný stav, vyznačené zóny ošetrenia a vylúčenia, požiadavky na intenzitu a pokrytie, obmedzenia médií, rozmery, štruktúra dávok, kvalifikáciu, kontroly, záznamy, balenie a cieľový dátum.

Kľúčové poznatky

Definujte stav nosníka, zaoblenia, otvoru, spoja, závitu a diery na výkrese.
Kvalifikujte presný materiál a výrobný stav.
S maskami, zátkami, upínacím prípravkom a pohybom zaobchádzajte ako s riadenou konfiguráciou procesu.
Oddeľte Almenovu intenzitu od pokrytia a funkčného schválenia.
Overte rozmery, čistotu a zadržané médiá, ak sú uvedené.
Nezakrývajte defekty ani neimprovizujte opakované guľôčkovanie po oprave alebo prerušení.
