Kuličkování ojnic: kritické oblasti, maskování a řízení

Jak řídit ošetření nosníku a zaoblení, přesné otvory, dělené plochy, závity, maskování, pokrytí, rozměry a sériové doklady

Kuličkování ojnic se obvykle vyvíjí kolem výkresově definovaných povrchů nosníku a přechodů kritických z hlediska únavy v blízkosti velkého a malého konce. Postup musí zachovat přesné otvory, dělené plochy, závity, otvory pro šrouby a olej, identifikaci a další vyloučené prvky. Spolehlivá výroba kombinuje přesné podmínky materiálu a výroby, hranice ošetření, média, Almenovu intenzitu, pokrytí, upínací přípravek a maskování, akceptaci rozměrů, sledovatelnost a řízenou reakci na přerušení nebo změny.

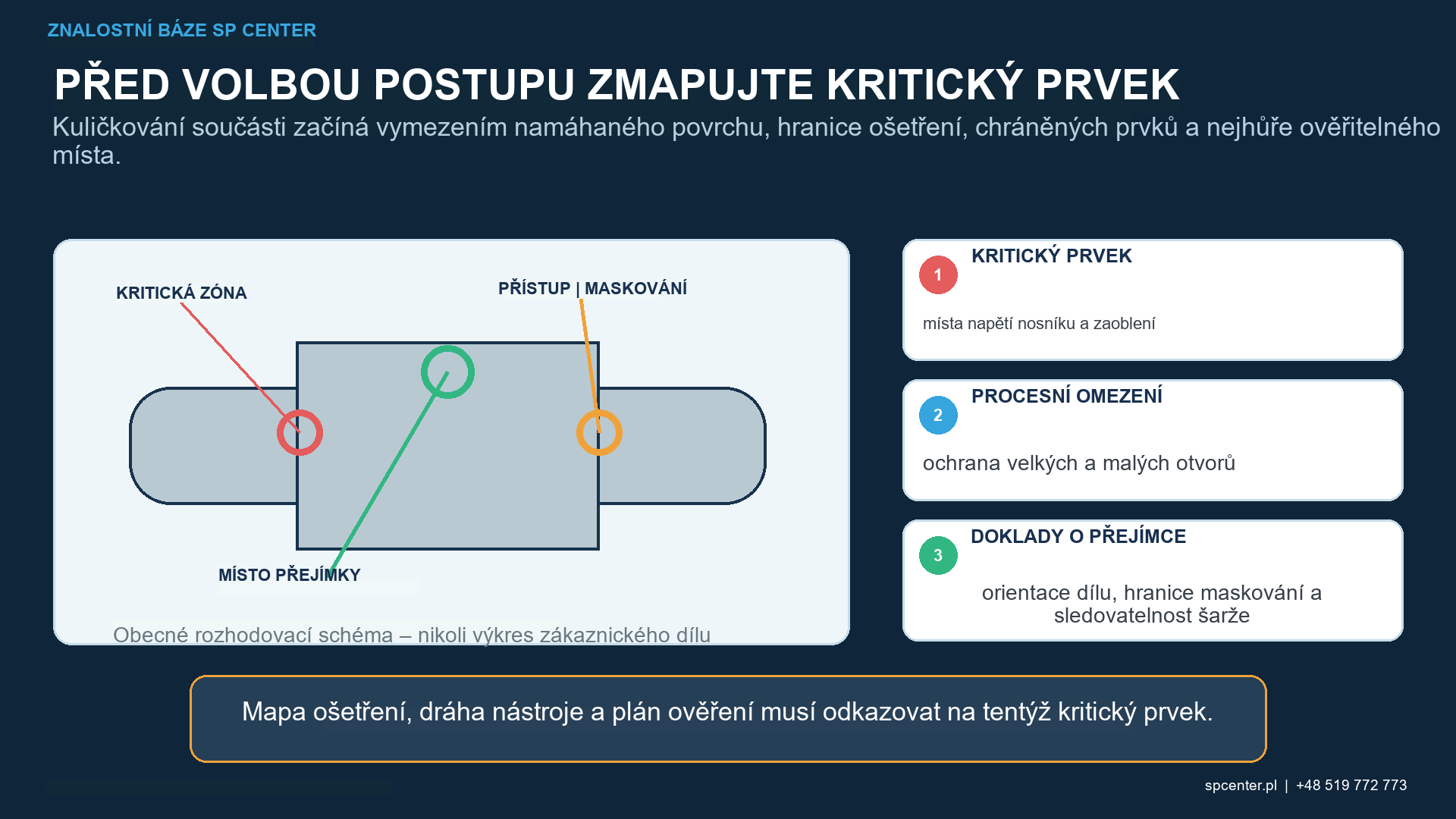

Obrázek 1. Výkres musí rozlišovat ošetřené zóny nosníku a zaoblení od přesných otvorů, ploch, závitů a dalších chráněných prvků.

Proč ojnice vyžadují díly kuličkované tryskou?

Ojnice nese opakovaná tahová, tlaková, ohybová a setrvačná zatížení prostřednictvím geometrie, která kombinuje dva otvory s nosníkem a několik přechodů. Lokální stav povrchu, tok kování, stopy po obrábění, zaoblení a zářezy mohou ovlivnit vznik trhlin. Zároveň prvky ložisek a spojů vyžadují přesné rozměry, povrchovou úpravu a čistotu.

Neexistuje univerzální recept na ojnici. Kovaná ocel, práškový kov, hliník, titan nebo jiná konstrukce a stav mohou vyžadovat různá média, intenzitu, povrch a limity kontaminace. Rozhodující je přesné číslo dílu, výkres a materiálový postup.

Které prvky vyžadují samostatné kontroly?

Prvek ojnice	Typický problém	Kontrolní otázka
Povrch nosníku nebo stopky	Požadavek na únavu, textura předchozího kování nebo obrábění a úplné odkrytí	Které plochy jsou ošetřeny a jak je dosaženo obvodového přístupu?
Přechod a zaoblení ojničního konce	Vysoké lokální napětí, stínování a hranice v blízkosti ložiska nebo dělených prvků	Lze dosáhnout a zkontrolovat celý poloměr bez ovlivnění vyloučených povrchů?
Přechod úzkého konce	Koncentrace napětí v blízkosti přesného otvoru a tenkého lokálního řezu	Jak jsou otvor, hrana a přechod samostatně definovány a chráněny?
Otvory pro velké a malé konce	Uložení ložiska, velikost, kruhovitost, povrchová úprava a zadržování média	Jsou otvory ošetřeny, přechodové nebo zcela vyloučeny výkresem?
Dělené plochy, vroubkování nebo lomově rozdělené plochy	Uložení, vyrovnání a kontrolované podmínky spojení	Jaká kritéria ochrany a čistoty chrání spoj?
Otvory pro šrouby, závity, olejové otvory a značky	Změna rozměrů, zachycené médium, poškození vrubem nebo ztráta identifikace	Které prvky jsou maskovány, zaslepeny, vyčištěny a ověřeny?

Tabulka 1. Přínos ošetření a funkční riziko se setkávají v přechodech vedle přesných prvků.

Jak mají být vymezeny hranice úpravy?

Řízený výkres by měl vyznačit ošetřené, vyloučené a přechodové zóny. Určete, zda je nosník ošetřen po celém svém obvodu, kde končí hranice zaoblení na velkých a malých koncích a jak se setkávají se zkoseními otvorů, dělenými plochami, výstupky pro šrouby, olejovými otvory a značkami.

Neodvozujte hranici ze staré ojnice, fotografie nebo podobné řady motorů. Pokud je obecná poznámka v rozporu s podrobnými rozměry, údaji o opravě nebo specifikací zákazníka, pozastavte dotčenou práci a vyžádejte si formální vysvětlení.

Obrázek 2. Masky a upínání řídí hranice, prezentaci dílu, odraz a rozměrové riziko; jsou součástí kvalifikované konfigurace.

Jak by měly být chráněny otvory, plochy a závity?

Ochrana závisí na výkresu. Přesné otvory mohou být citlivé na drsnost, velikost, kruhovitost a zapuštěná média. Dělené plochy, vroubkování a lomově rozštěpené plochy závisí na jejich stavu spojování. Závity, otvory pro šrouby a malé olejové kanály mohou zachytávat média nebo utrpět lokální poškození vrubem.

Kvalifikujte materiál masky nebo zátky, uložení, překrytí, trvanlivost, identifikaci, instalaci a demontáž. Tvrdá maska může způsobit odraz; zvednutá zátka může unikat médium; nadměrná ochrana může nechat požadované zaoblení neošetřené. Součástí postupu je kontrola hranic a čistota.

Jak upínací přípravek a pohyb dílu ovlivňují pokrytí?

Upínací přípravek by měl umístit tyč na kontrolované vztažné body bez poškození kritických povrchů. Orientace, upínací síla, opora, rotace nebo indexování a dráhy trysek nebo kol musí reprodukovat přístup k plochám a zaoblením nosníku. Pokud se více dílů zpracovává společně, kvalifikujte rozteč a polohu od první do poslední.

Upínací přípravek, který je rozměrově podobný, ale mění stínování, odraz nebo polohu masky, může změnit výsledek. Identitu upínacího přípravku, limity opotřebení a výměnu považujte za řízené konfigurační prvky.

Jak by se měla vybírat Almenova intenzita a médium?

Autorita pro návrh nebo specifikaci by měla definovat kompletní sortiment Almen a označení pásu nebo výslovně povolit návrh dodavatele. Výběr zohledňuje materiál a tepelné zpracování, tloušťku průřezu, geometrii zaoblení, vstupní povrch, omezení média, drsnost a riziko deformace.

Tlak, rychlost kola, průtok média a expozice jsou vstupy procesu, nikoli náhradou za Almenovu intenzitu. Typ média, velikost, tvrdost, tvar, čistota a pracovní podmínky zůstávají samostatnými kvalifikovanými proměnnými. Vyhovující výsledek Almen s nesprávným nebo degradovaným médiem není ekvivalentní cestou.

Jak se prokazuje úplné pokrytí?

Pokrytí je stupeň, do kterého každý specifikovaný povrch ojnice vykazuje známky nárazu podle schválené metody. Úplné pokrytí znamená, že za definovaných kontrolních podmínek nezůstává v požadované zóně žádná viditelná nekuličkovaná oblast. Zkontrolujte obě strany každého přechodu, obvod paprsku, kde je to nutné, a hranice vedle masek.

Měly by být kontrolovány osvětlení, zvětšení, povrchová úprava a orientace dílu. Fluorescenční nebo jiná nepřímá metoda vyžaduje schválení, kvalifikaci a korelaci. Dodatečná expozice neopravuje zastíněný zaoblení a může přepracovat sousední otevřené oblasti.

Která výrobní sekvence je vhodná?

Schválený postup může zařadit kuličkování před určité obrábění, honování, čištění, nedestruktivní kontrolu, povlakování či montáž nebo až po nich. Následný úběr materiálu může ošetřenou vrstvu odstranit a pozdější tepelné působení může uvolnit zbytková napětí. Vývrt lze záměrně dokončit až po kuličkování sousedních ploch, pořadí však musí stanovit výkres a procesní plán.

Před kuličkováním se musí vyhodnotit vstupní kovářské přeložky, trhliny, oduhličení, poškození tepelným zpracováním, brusné spáleniny a koroze. Textura po nárazech nesmí zakrýt nevyřešený stav.

Jak se řídí rozměry a deformace?

Nevyvážené ošetření může ovlivnit přímost nebo zkroucení, zejména u lehkých nebo asymetrických konstrukcí. Masky a zátky mohou ovlivnit lokální kontakt nebo zanechávat zbytky. V závislosti na výkresu mohou kontroly po zpracování zahrnovat velikost a kruhovitost otvoru na velkých a malých koncích, osovou vzdálenost, rovnoběžnost, přímost, stav dělené plochy, hmotnost nebo vyváženost a vizuální poškození.

Díl s úplným pokrytím, ale s chybnými rozměry nebo čistotou, není v souladu. Úprava procesu po rozměrovém problému musí následovat po kvalifikaci a řízení změn.

Jaké doklady patří k vývoji?

Fáze vývoje	Požadovaný výstup	Hranice dokladů
Přezkoumání požadavků	Aktuální výkres, materiál a stav, hierarchie procesů, mapa zpracování, vyloučení a autorita návrhu	Před uzavřením technických konfliktů nejsou vybrána žádná nastavení stroje
Proveditelnost a upevnění	Přístup, vztažný bod, opora, orientace zatížení, masky, zátky, odraz a plán odstraňování média	Prezentace výroby musí reprezentovat každý kritický prvek
Kvalifikace proudu	Médium, kompletní sortiment Almen a označení pásu, zařízení, uspořádání držáku a monitorované vstupy	Almen ověřuje proud, nikoli pokrytí ojnice nebo únavovou životnost
Pokrytí kvalifikace	Skutečná nebo reprezentativní geometrie, pohyb, postup expozice, hranice a schválená metoda kontroly	Úplné pokrytí je prokázáno v každé požadované zóně
Přijetí dílu	Poškození povrchu, drsnost, čistota otvorů a spojů, rozměry, kruhovitost, deformace a zadržené médium, pokud jsou tyto kontroly požadovány	Vyhovující výsledek pokrytí nezbavuje funkčních kritérií
Validace dílu	Zbytkové napětí, únava nebo jiné doklady od zákazníka pouze v případě potřeby	Validace zůstává v rámci přesného materiálu, geometrie a procesu

Tabulka 2. Validace proudu, pokrytí, povrchu, rozměrů a součásti odpovídá na různé otázky.

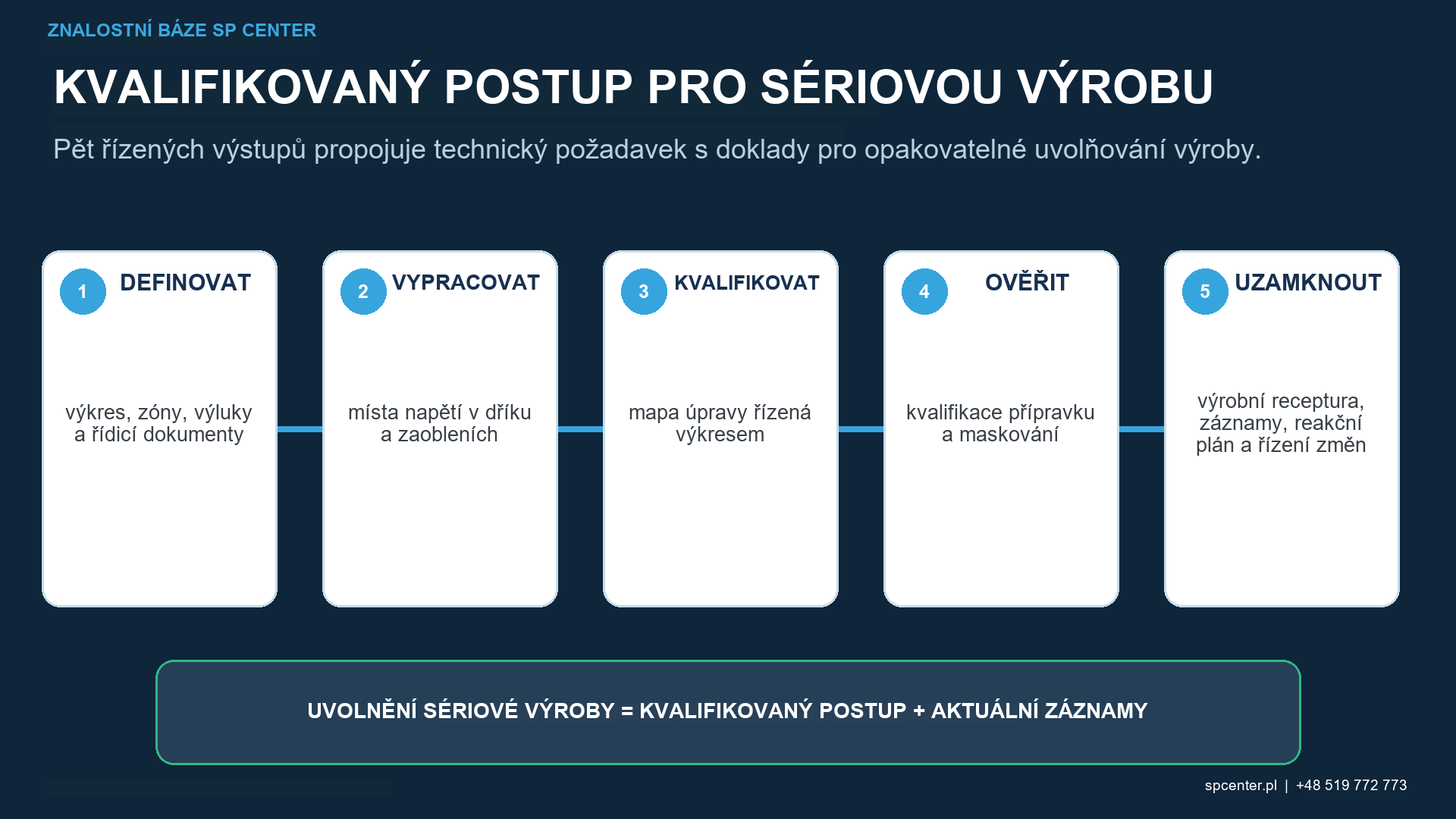

Obrázek 3. Vstupní povrch, ověření proudu, pokrytí, rozměrová akceptace a sledovatelnost tvoří samostatné úrovně dokladů.

Co by mělo být kontrolováno v každé dávce?

Řízení dávky	Záznam k uchování	Stav zastavení
Identita dílu a vstupní stav	Číslo dílu, revize, šarže, stav materiálu, předchozí operace, stav kontroly a opravy	Neznámý stav, otevřená vada nebo neschválená oprava
Konfigurace	Identita, orientace a obsluha stroje, programu, přípravku, masky nebo zástrčky	Nesprávná, opotřebovaná nebo poškozená ochrana nebo nekontrolovaný program
Médium a intenzita	Identita a stav pracovního média plus požadované doklady Almen	Neshodná média nebo neúspěšné ověření intenzity
Provedení	Cyklus, pohyb, monitorované vstupy, přerušení, alarm a přepracování stav	Expozici nelze rekonstruovat nebo je překročen limit
Přijetí po zpracování	Kontroly pokrytí, hranic, poškození, čistoty, rozměrů a zadržených médií	Neošetřená zóna, únik masky, deformace, zablokovaný prvek nebo chybějící kontrola
Uvolnění	Stav odchylky a rozhodnutí o dalším nakládání, formuláře zákazníka, certifikát a autorizované schválení	Otevřená neshoda, neúplné doklady nebo neoprávněná změna

Tabulka 3. Sériové uvolnění propojuje skutečnou tyč a šarži s jednou schválenou konfigurací a kompletní sadou dokladů.

Jak postupovat při opakovaném kuličkování a přerušení procesu?

Po alarmu, zastavení pohybu, ztrátě podávání média nebo přerušení napájení zachovat, které povrchy byly exponovány, a stav dílu. Pokračujte, restartujte nebo přepracovávejte pouze podle schváleného postupu reakce a rozhodnutí o dalším nakládání. Další plný průchod může zvýšit drsnost, deformaci nebo lokální poškození.

Obrábění nebo oprava po kuličkování mění hloubku ovlivněné vrstvy a geometrii součásti. Opakované kuličkování vyžaduje výslovné oprávnění, přezkoumání předchozí expozice a zbývajícího průřezu a podle potřeby nové doklady o kvalifikaci, pokrytí, rozměrech a kontrole.

Často kladené otázky

Které oblasti ojnice se běžně kuličkování?

Výkresově definované povrchy nosníků a zaoblení kolem velkého a malého konce jsou běžnými kandidáty. Přesné otvory, dělené plochy, závity, otvory pro šrouby, olejové otvory a identifikace lze ošetřit, převést nebo chránit pouze dle specifikace.

Měly by být otvory ojnice a malého konce maskovány?

Rozhoduje pouze výkres a kvalifikovaný procesní postup. Otvory ložisek nebo pouzder mají často kritickou velikost, kruhovitost a povrchovou úpravu a mohou vyžadovat ochranu, ale univerzální pravidlo maskování neplatí.

Může kuličkování opravit překrytí kování nebo praskliny?

Ne. Nesmí se používat k zakrytí přeloženin ve výkovku, trhlin, oduhličení, přehřátí, poškození po broušení ani nepřijatelné koroze. Vstupní vady vyžadují nejprve kontrolu a oprávněné rozhodnutí o dalším nakládání.

Prokazuje Almenova intenzita, že jsou zaoblení tyče plně ošetřena?

Ne. Almenova zkouška ověřuje proud média pro kuličkování v rámci zkušebního uspořádání. Pokrytí musí být akceptováno na skutečně specifikovaných zaobleních a zónách nosníku schválenou metodou.

Může kuličkování změnit rozměry ojnice?

Ano. Lokální plastická deformace, nevyvážená expozice, masky a zadržená média mohou ovlivnit rozměry nebo funkci. Velikost a kruhovitost otvoru, stav dělené plochy, hmotnost, přímost nebo jiné výkresové prvky mohou vyžadovat kontrolu.

Lze ojnici po obrábění nebo opravě znovu kuličkovat?

Pouze podle schváleného postupu opakovaného kuličkování nebo opravy, který zohledňuje předchozí expozici, zbývající geometrii, odstranění vady, hranice ošetření, kvalifikaci a kontroly. Další cyklus nepřidávejte neformálně.

Je PPAP nebo FAI vždy vyžadován?

Ne. PPAP, FAI, první kontrola nebo kontrola u zákazníka se uplatňují pouze tehdy, když je vyžaduje smlouva nebo systém zákazníka. Rozsah a schvalovací oprávnění musí být definovány před výrobou.

Jaké informace jsou potřeba pro cenovou nabídku?

Uveďte aktuální výkres a revizi, materiál a výrobní podmínky, vyznačené zóny ošetření a vyloučení, požadavky na intenzitu a pokrytí, omezení médií, rozměry, schéma šarže, kvalifikaci, kontroly, záznamy, balení a cílové datum.

Klíčové poznatky

Definujte stav nosníku, zaoblení, otvoru, spoje, závitu a díry na výkresu.
Kvalifikujte přesný materiál a výrobní podmínky.
S maskami, zátkami, upínacím přípravkem a pohybem zacházejte jako s řízenou konfigurací procesu.
Oddělte Almenovu intenzitu od pokrytí a funkčního přijetí.
Ověřte rozměry, čistotu a zadržená média, kde jsou uvedena.
Neskrývejte vady ani neimprovizujte s opětovným kuličkováním po opravě nebo přerušení.
