Aktuellen Vertrag und Zeichnung mit Quellenfreigabe, Prozessqualifizierung, Bauteilnachweisen, rückverfolgbarer Freigabe und autorisierter Datenhandhabung verknüpfen
Das Verfestigungsstrahlen von Verteidigungsbauteilen nutzt dieselben technischen Grundkontrollen wie andere ermüdungskritische Anwendungen; zusätzlich stehen Vertragshierarchie, Konfiguration, freigegebene Quellen, Abweichungen, Aufbewahrung und Informationssicherheit im Vordergrund. Einen universellen Militärprozess gibt es nicht: Maßgebend sind aktuelle Bestellung, Zeichnung und vollständige Kundenvorgaben.

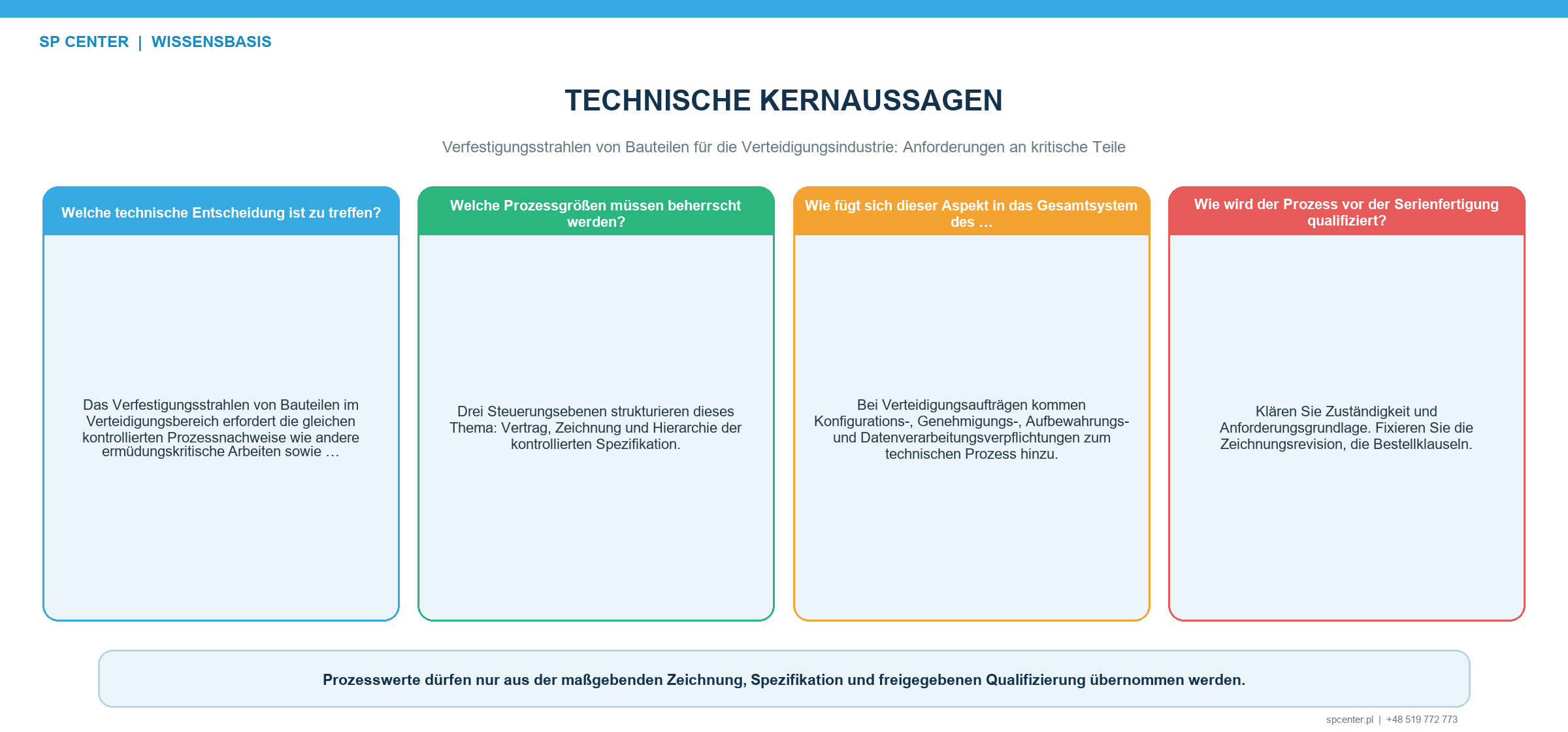

Was muss die Vertragsprüfung vor der Bearbeitung klären?
| Anforderungsebene | Prüffrage | Abbruchbedingung |
|---|---|---|
| Vertrag und Bestellung | Welche Klauseln, Quellenfreigaben, Lieferdokumente, Aufbewahrungsfristen und Datenbeschränkungen gelten? | Fehlende Klausel, nicht freigegebene Änderung oder ungeklärter Konflikt |
| Zeichnung und Bauteilkonfiguration | Welche Teilenummer, Revision, Zonen, Ausschlüsse, Werkstoffzustände und Abnahmehinweise gelten? | Unbekannte Revision, mehrdeutige Bearbeitungsgrenze oder falsche Bauteilidentität |
| Prozess- und Strahlmittelspezifikationen | Welche vollständigen Revisionen regeln Strahlmittel, Intensität, Bedeckungsgrad, Anlage und Aufzeichnungen? | Veraltetes oder unvollständiges Dokument ohne autorisierte Entscheidung |
| Kunden-/OEM-Vorgaben | Welche Ergänzungen, Quellenfreigaben, Abweichungen, Erstteil- oder Meldepflichten gelten? | Erforderliche Freigabe oder Ergänzung nicht verfügbar |
| Sicherheit und Datenhandhabung | Wie sind Klassifizierung, Zugriff, Speicherung, Übertragung und Vernichtung von Informationen geregelt? | Kein autorisierter Kanal oder Empfänger für kontrollierte Informationen |
Tabelle 1. Bei ungeklärter Anforderung oder fehlendem autorisiertem Informationsweg ist die Bearbeitung anzuhalten.
Eine gelenkte Anforderungsmatrix verknüpft jede anwendbare Klausel mit betrieblicher Kontrolle und Aufzeichnung. Widersprechen sich Dokumente, fehlt eine Spezifikation oder enthält der Ablauf ein veraltetes Militärdokument, darf die Lücke nicht durch interne Annahmen ersetzt werden. Vor Arbeitsbeginn ist eine kontrollierte Klärung durch Vertrags-/Konstruktionsverantwortliche erforderlich.
Wie werden Akkreditierung, Quellenfreigabe und Bauteilfreigabe getrennt?
| Entscheidung | Bedeutung | Keine automatische Bedeutung |
|---|---|---|
| Nadcap-Akkreditierung | Der benannte Standort/Prozessumfang hat den anwendbaren PRI-Akkreditierungsweg durchlaufen | Kundenseitige Freigabe der Bezugsquelle, Produktzertifizierung oder Annahme jedes Verteidigungsauftrags |
| Vom Kunden freigegebene Quelle | Der Kunde erlaubt die benannte Quelle für den angegebenen Umfang/die Konfiguration | Automatische Freigabe jedes Bauteils oder jeder Prozessänderung |
| Prozessqualifizierung | Anlage, Strahlmittel, Werkzeug, Bewegung und Nachweise bilden einen autorisierten Ausgangsstand | Allgemeine Übertragung auf andere Maschine, Standort, Bauteil oder Anforderung |
| Erstteil-/repräsentative Validierung | Ausgewähltes Bauteil oder Ersatzobjekt belegt den geplanten Ablauf nach festgelegten Kriterien | Freigabe aller künftigen Lose ohne Serienkontrollen |
| Freigabe des Produktionsloses | Das tatsächliche Los erfüllt maßgebende Prozess-, Bauteil- und Dokumentationsanforderungen | Eigenständigen Nachweis von Dauerfestigkeit oder Eigenspannungsprofil, sofern nicht ausdrücklich gefordert |
Tabelle 2. Jede Freigabe gilt für eine benannte Organisation, einen Prozessumfang, eine Konfiguration oder eine Produktentscheidung.
Eine Nadcap-Akkreditierung ist keine Produktzertifizierung und autorisiert einen Lieferanten nicht automatisch für jeden Verteidigungskunden. Ist Nadcap vertraglich gefordert, sind Standort, Prozessumfang und Gültigkeit gemeinsam mit der kundenseitigen Freigabe der Bezugsquelle zu prüfen. PRI beschreibt aktuelle Surface-Enhancement-Audits über die AC7117-Reihe und Zusatzchecklisten; das zurückgezogene AS7117A darf nicht als aktuelles Auditkriterium dargestellt werden.
Welcher technische Ausgangsstand ist zu qualifizieren?
Der Ausgangsstand verknüpft Standort und Anlage, Druckluft- oder Schleuderradkonfiguration, Strahlmittelspezifikation und Betriebsgemisch, Abscheider, Düse/Werkzeug, Vorrichtung, Masken, Programm/Rezeptur, Bauteilausrichtung, Bewegung, Bearbeitungsgrenzen und Prüfweg. Die am schwersten zugänglichen und schadenempfindlichsten vorgeschriebenen Merkmale sind abzubilden.
Almen-Intensität, Bedeckungsgrad am Bauteil und Bauteilabnahme bleiben unabhängige Nachweisebenen. Intensität verifiziert die standardisierte Strahlreaktion. Der Bedeckungsgrad beschreibt Einschlagsspuren auf der vorgeschriebenen Fläche. Rauheit, Maße, Eigenspannung, Dauerfestigkeit, Korrosion oder Sauberkeit benötigen die getrennten Nachweise aus Zeichnung oder Qualifizierungsplan.

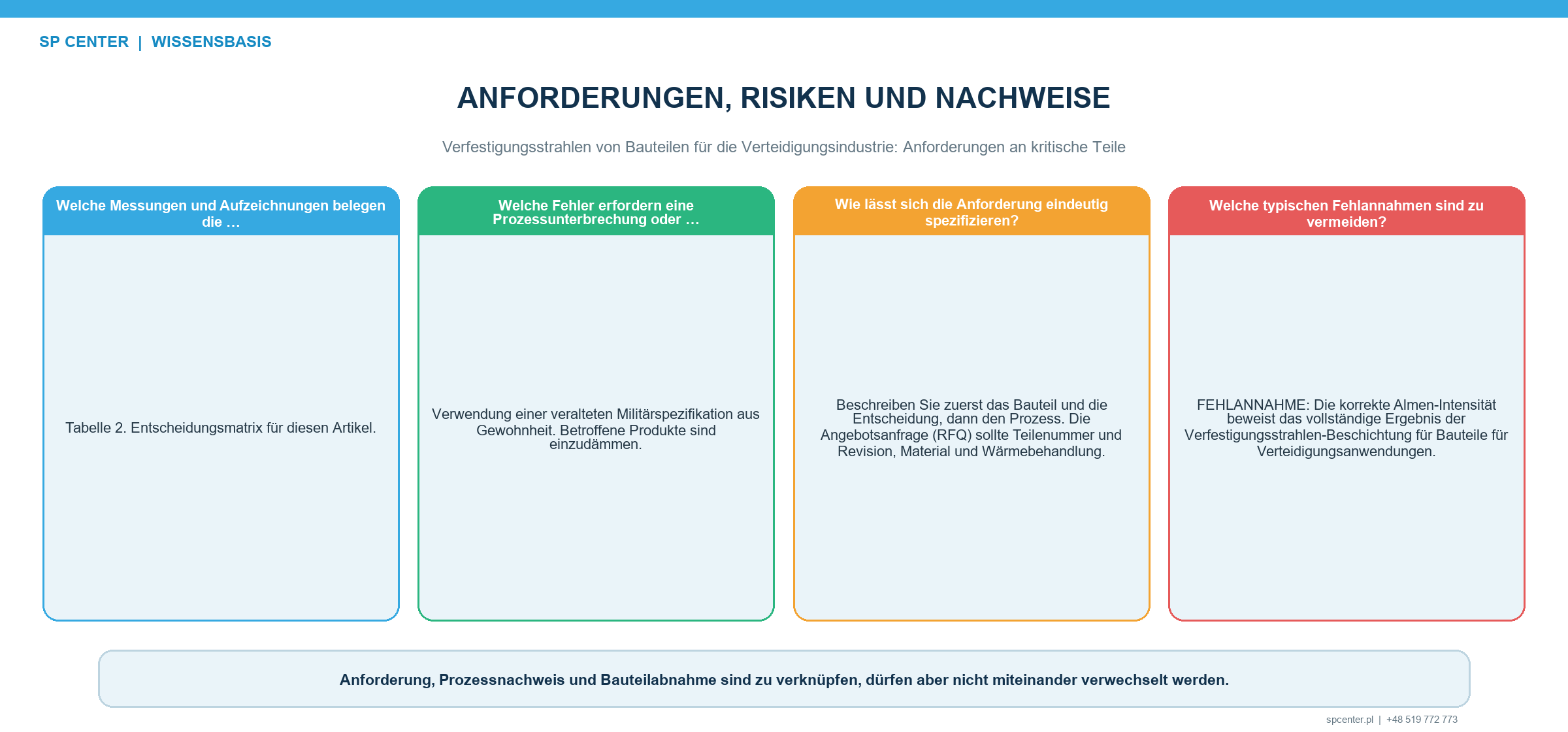

Welche Aufzeichnungen machen die Freigabe belastbar?
| Nachweispaket | Mindestverknüpfung | Typischer Fehler |
|---|---|---|
| Anforderungsmatrix | Revisionen von Vertrag, Zeichnung, Spezifikation, Ergänzung und freigegebener Abweichung | Altes Militär- oder Kundendokument aus Gewohnheit verwendet |
| Konfigurationsaufzeichnung | Standort, Anlage, Düse/Schleuderrad, Strahlmittel, Vorrichtung, Programm/Rezeptur und Prüfweg | Akkreditierungsurkunde ohne passenden Umfang oder Konfiguration zitiert |
| Prozessverifizierung | Aktueller Almen-Aufbau/-Streifen, Sättigungs- oder Verifizierungsnachweis und anwendbare überwachte Eingangsgrößen | Korrekte Intensität als Nachweis des Bedeckungsgrads behandelt |
| Bauteilabnahme | Bearbeitungszonen, Bedeckungsgrad, Maskierungsgrenzen, Oberflächen-/Maßprüfungen und geforderte Erstteilnachweise | Pauschale Sichtaussage ohne Ort, Methode oder Freigabeverantwortung |
| Los- und Nachweisaufzeichnungen | Teile-/Los-/Serienidentität, Daten, Bediener, Ausnahmen, Freigaben sowie geforderte Aufbewahrungs-/Zugriffskontrollen | Beschränkte Daten in nicht freigegebenen Bericht oder E-Mail kopiert |
Tabelle 3. Die Aufzeichnungen verknüpfen maßgebende Anforderung und qualifizierte Konfiguration mit dem tatsächlichen Los.
Das Nachweispaket nennt Identität, Revision, Methode, Ort, Instrument beziehungsweise Verifizierungsstatus, Stichprobe, Ergebnis und Freigabeverantwortung. Ein Kunde kann ein bestimmtes Freigabepaket verlangen; einen universellen Dokumentensatz für jeden Verteidigungsauftrag gibt es nicht. Aufbewahrung, Zugriff, Vervielfältigung und Vernichtung folgen den anwendbaren Vertrags- und Sicherheitsregeln.

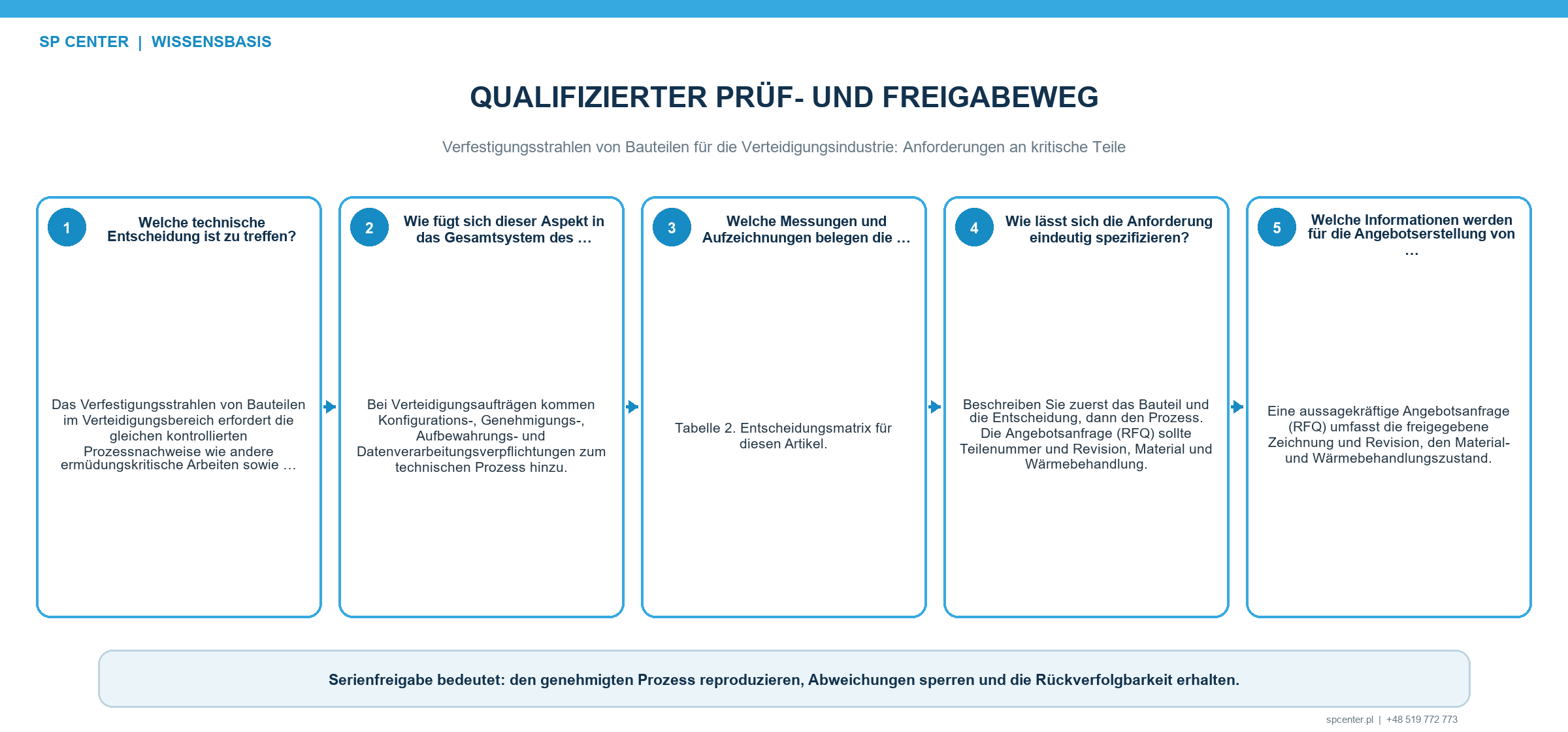

Wie werden Abweichungen und kontrollierte Daten behandelt?
Eine Abweichung ist keine informelle Änderung der Rezeptur. Betroffene Anforderung, Produkt und Konfiguration sind festzustellen, Serien/Los zu sperren, die autorisierte Partei muss entscheiden und die Freigabe bleibt mit dem Los verknüpft. Klassifizierte, ausfuhrkontrollierte oder anderweitig beschränkte technische Daten gehören weder in nicht freigegebene Berichte noch in ungeschützte E-Mails oder öffentliche Supportkanäle, wenn die maßgebenden Regeln dies verbieten.
Vor Austausch kontrollierter Informationen werden zulässiger Empfänger, Kennzeichnung, Übertragungsweg, Speicherung, Zugriff und Aufbewahrung vereinbart. Dieser Artikel bestimmt keine rechtliche Klassifizierung; dies obliegt Vertragsverantwortlichen und zuständiger Stelle.
Wann sind Requalifizierung oder Produktsperrung erforderlich?
| Änderung oder Ereignis | Erforderliche Prüfung | Mögliche Reaktion |
|---|---|---|
| Zeichnungs-, Vertrags- oder Spezifikationsrevision | Anforderungshierarchie und betroffene Qualifizierung/Aufzeichnungen | Arbeit bis zur Klärung anhalten und Ausgangsstand erneut autorisieren |
| Änderung an Anlage, Düse/Rad, Strahlmittel, Abscheider, Vorrichtung oder Programm | Auswirkung auf Intensität, Bedeckungsgrad, Geometrie, Kontamination und Überwachung | Risikobezogene Verifizierung, repräsentativer Versuch oder Requalifizierung |
| Änderung von Quelle, Standort oder Unterauftragnehmer | Kundenfreigabe, Akkreditierungsumfang und vollständige Weitergabe der Anforderungen | Vor Übertragung Freigabe einholen; geforderte Qualifizierung wiederholen |
| Prozessabweichung oder unterbrochener Zyklus | Betroffene Serie/Los, kumulative Beaufschlagung, Oberfläche/Maße und Wiederanlaufbefugnis | Sperren, untersuchen und autorisierte Entscheidung einholen; nicht automatisch nachbearbeiten |
| Sicherheits- oder Verwahrungsverstoß | Betroffene Informationen/Produkte, vertragliche Meldung und Aufzeichnungsintegrität | Autorisierten Vorfallweg nutzen, Nachweise sichern und weiteren Zugriff beschränken |
Tabelle 4. Die Reaktion richtet sich nach möglicher Auswirkung auf Anforderung, Prozessfähigkeit, Bauteilabnahme und Aufzeichnungsintegrität.
Nacharbeit ist keine automatische Korrektur. Ein weiterer Zyklus kann kumulative Beaufschlagung, Rauheit, Maße, Verzug, Beschichtung oder Wärmebehandlungsfolge verändern. Er erfordert die ausdrückliche Freigabe durch Technik und Qualitätssicherung sowie erneute Nachweise für den betroffenen Zustand.
Gibt es eine universelle Spezifikation für das Verfestigungsstrahlen von Verteidigungsbauteilen?
Nein. Maßgebend sind aktueller Vertrag, Zeichnung, aufgerufene Spezifikationen und Kundenvorgaben. Die Kennzeichnung als Verteidigungs- oder Militärbauteil definiert weder Strahlmittel noch Intensität, Bedeckungsgrad oder Aufzeichnungen.
Gibt eine Nadcap-Akkreditierung einen Lieferanten automatisch für jeden Verteidigungsauftrag frei?
Nein. Nadcap ist eine Standort-/Prozessakkreditierung im angegebenen Umfang. Kundenseitige Freigabe der Bezugsquelle, Vertragsvorgaben, Prozessqualifizierung, Bauteilfreigabe und Losfreigabe bleiben getrennte Entscheidungen.
Kann AS7117A als aktuelles Nadcap-Auditkriterium verwendet werden?
Nein. AS7117A ist zurückgezogen. PRI beschreibt den aktuellen Surface-Enhancement-Auditweg über die AC7117-Reihe und anwendbare Zusatzchecklisten; die konkreten aktuellen Dokumente sind über den autorisierten PRI/EAN-Weg zu beziehen.
Kann ein qualifizierter Prozess auf eine andere Anlage oder einen anderen Standort übertragen werden?
Nicht automatisch. Anlage, Strahlmittel, Abscheider, Werkzeug, Geometrie, Bewegung, Überwachung, Umfang von Akkreditierung und Quellenfreigabe sowie Kundenanforderungen sind zu prüfen; geforderte Verifizierung oder Requalifizierung ist abzuschließen.
Gibt korrekte Almen-Intensität ein Verteidigungsbauteil frei?
Nein. Sie verifiziert die standardisierte Strahlreaktion. Bedeckungsgrad, Grenzen, Oberfläche/Maße, Konfiguration, Quellenfreigabe und geforderte Aufzeichnungen benötigen eigene Nachweise.
Darf Reinigungsstrahlen das Verfestigungsstrahlen auf einer Verteidigungszeichnung ersetzen?
Nicht ohne Freigabe durch Konstruktions- und Vertragsverantwortliche. Reinigungsstrahlen dient üblicherweise Reinigung/Vorbereitung; Verfestigungsstrahlen erfordert festgelegte Strahlmittel, Intensität, Bedeckungsgrad, Beaufschlagung und Rückverfolgbarkeit.
Darf ein unterbrochenes oder nichtkonformes Bauteil einfach erneut gestrahlt werden?
Nein. Kumulative Beaufschlagung, Oberfläche, Maße und Vorprozesse sind zu bewerten. Nacharbeit erfordert einen autorisierten Weg, Produktsperrung und erneute Abnahmenachweise.
Welche Angaben gehören in eine Anfrage für Verteidigungsbauteile?
Nur über den vereinbarten autorisierten Kanal: Teile-/Zeichnungsrevision, Werkstoff/Zustand, Zonen, Spezifikationen/Kundenvorgaben, Quellen-/Akkreditierungsregeln, Mengen, Abnahme-, Dokumentations- und Lieferanforderungen. Kontrollierte Daten nicht über einen unzulässigen Kanal senden.
Die wichtigsten Punkte
- Aktuellen Vertrag, Zeichnung, Spezifikationen, Kundenvorgaben und freigegebene Abweichungen vor Arbeitsbeginn festlegen.
- Allgemeine Verteidigungskennzeichnung oder veraltete Militärspezifikation nicht als Prozessautorität behandeln.
- Nadcap-Akkreditierung, kundenseitige Freigabe der Bezugsquelle, Prozessqualifizierung, Bauteilfreigabe und Losfreigabe trennen.
- Intensität, Bedeckungsgrad, Bauteilprüfungen und Konfigurationsaufzeichnungen mit der tatsächlichen Serien-/Losidentität verknüpfen.
- Konflikte, Abweichungen und unterbrochene Zyklen sperren; nicht automatisch nachbearbeiten.
- Kontrollierte technische Informationen nur über autorisierte Kanäle austauschen.
- Änderungen an Anlage, Strahlmittel, Werkzeug, Programm, Quelle und Dokumenten auf Requalifizierung prüfen.
Weiterführende Leitfäden von SP Center
- Rückverfolgbarkeit beim Verfestigungsstrahlen
- Nadcap und AC7117 beim Verfestigungsstrahlen
- Verfestigungsstrahlen in der Luft- und Raumfahrt
Technische Quellen
1. SAE J2441_202511: Shot Peening, stabilized November 2025
2. SAE AMS2430U: Shot Peening, revised April 2018
3. SAE AMS2432E: Shot Peening, Computer Monitored, revised October 2022
4. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
5. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
6. PRI, Surface Enhancement Nadcap Audit Criteria Review — AC7117-Reihe und Zusatzchecklisten
Hinweis zu Normen: Maßgebend sind vollständiger Vertrag, Zeichnung, Kundenvorgaben und autorisierte aktuelle Dokumente. Dieser Leitfaden erzeugt keine Sicherheitsklassifizierung und ersetzt weder Kunden-Quellenfreigabe, Rechts-/Ausfuhrkontrollprüfung noch das aktuelle PRI/EAN-Auditpaket.
