Kontrola hornej intenzity, lokálnej expozície, média a kumulatívnych cyklov, potom posúdenie poškodenia prostredníctvom povrchových, rozmerových a výkonnostných limitov špecifických pre daný komponent
Nadmerné guľôčkovanie je neprípustný stav procesu alebo súčiastky, pri ktorom energia nárazov, expozícia, médium alebo ich interakcia s materiálom zhoršia požadovaný stav povrchu, geometriu či úžitkové vlastnosti. Nemožno ho vymedziť jediným univerzálnym časom cyklu. Proces môže spĺňať menovité nastavenia stroja, a napriek tomu byť neprípustný pri citlivej hrane, tenkej stene, prechodovom polomere alebo predtým ošetrenej oblasti.
Ktoré podmienky môžu viesť k nadmernému guľôčkovaniu?
| Potenciálna príčina | Mechanizmus alebo udalosť | Kontrolný doklad |
|---|---|---|
| Intenzita nad kvalifikovaným oknom | Stav nárazu častíc prekračuje schválený horný limit | Platný doklad o nasýtení a záznamy o konfigurácii |
| Nadmerné lokálne zotrvanie alebo prekrytie | Zastavenie robota, nízka rýchlosť, opakovaný prechod alebo chyba dráhy zvyšujú lokálnu expozíciu | Záznamy o programe, pohybe, stope a udalostiach |
| Nesprávne médium | Veľkosť, tvrdosť, materiál, tvar alebo kontaminácia menia odozvu povrchu | Vstupná a prevádzková kontrola zmesi so sledovateľnosťou šarže |
| Neočakávaný stav komponentu | Materiál, tepelné spracovanie, povlak, tenká stena alebo vstupná drsnosť sa líšia | Identita dielu, stav a vstupná kontrola |
| Nekontrolované opakované spracovanie | Pridáva sa druhý cyklus bez posúdenia kumulatívnej expozície | História cyklu a explicitné povolenie na prepracovanie |
| Chyba kontroly alebo údajov | Konvencia pokrytia, počet programov alebo stav dielu je nesprávne prečítaný | Nezávislé zosúladenie záznamov a overenie metódy |
Tabuľka 1. Vyšetrovanie oddeľuje udalosť, fyzikálny mechanizmus a doklady, ktoré ju môžu potvrdiť.

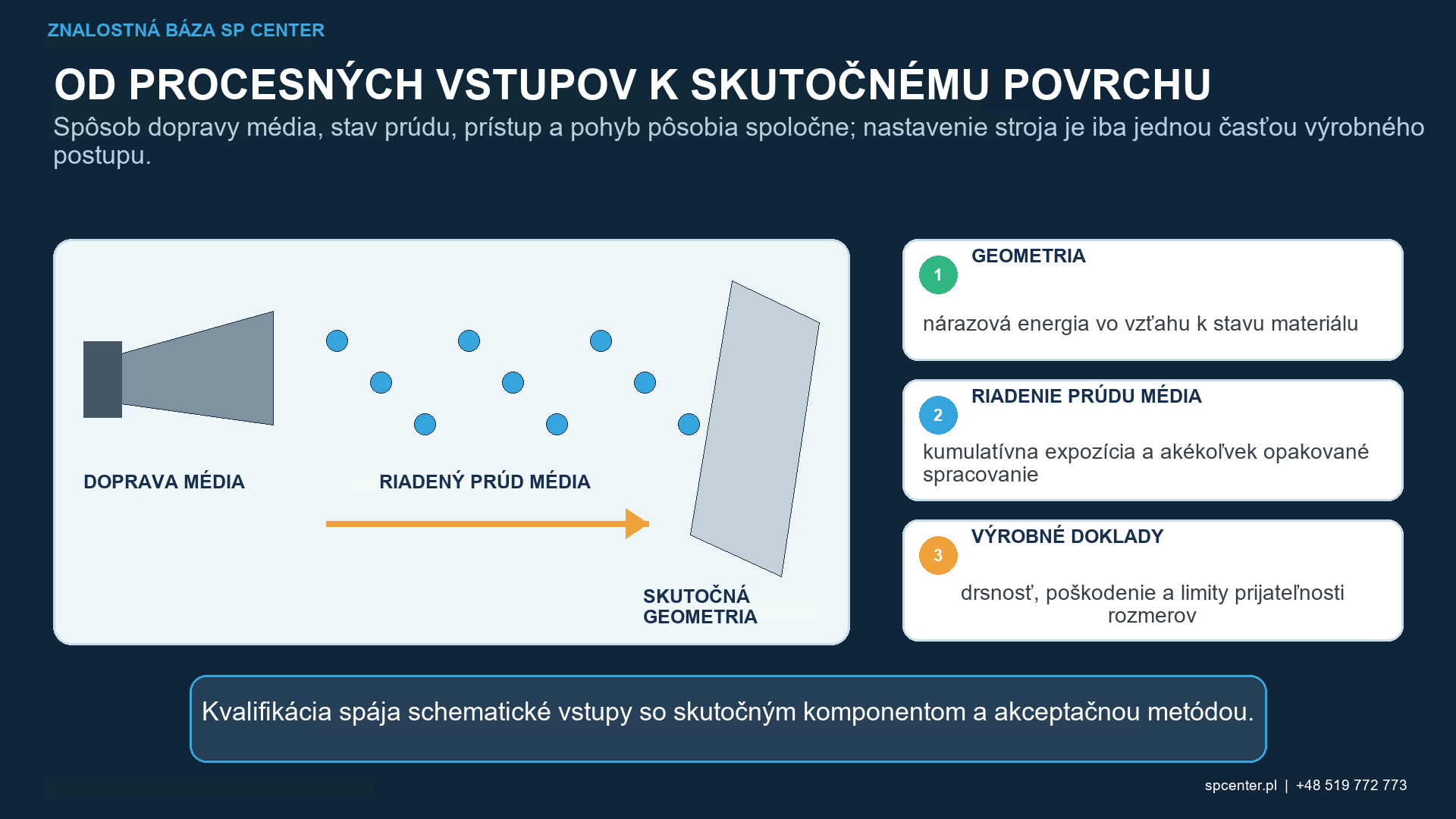

Nadmerná expozícia môže vzniknúť z globálneho nastavenia cyklu alebo lokálnej udalosti. Váhanie robota, prekrývajúca sa dráha, nesprávny index, manuálne prestoje alebo duplicitný program môžu sústrediť vplyvy, aj keď nominálny recept zostane nezmenený. Kontaminácia média alebo nesprávny stav komponentu môžu tiež posunúť reakciu mimo kvalifikovaného základu.
Intenzita, expozícia a pokrytie Almen sú rôzne kontroly. Správna intenzita nedokazuje, že komponent dosiahol zamýšľanú dobu zotrvania a stopu. Naopak, dlhšia expozícia môže zvýšiť pokrytie bez toho, aby sa donekonečna zlepšila odozva komponentu.

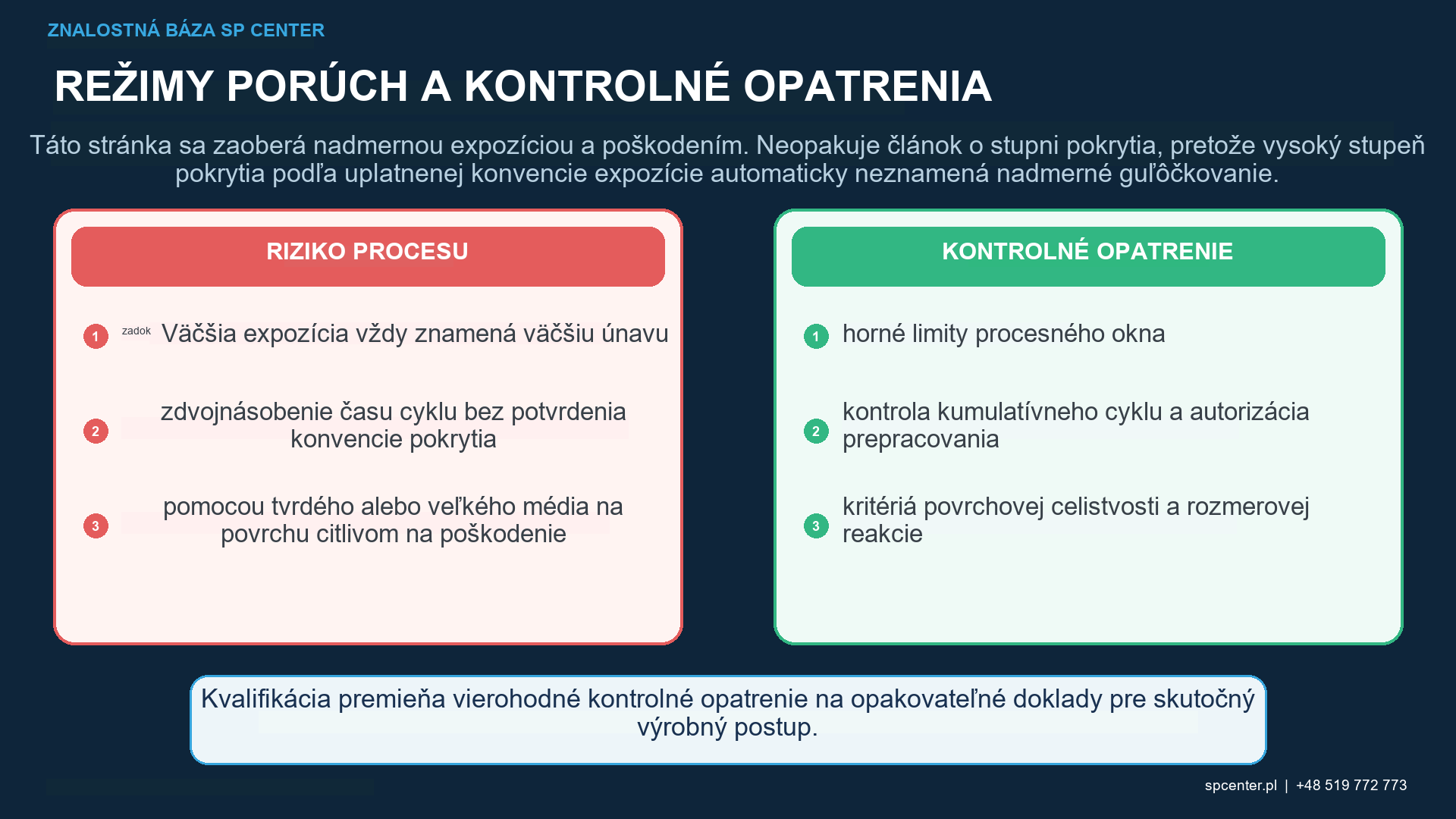

Aké varovné signály by mali zastaviť uvoľnenie?
| Pozorovaný príznak | Čo to môže naznačovať | Čo je potrebné pred rozhodnutím o ďalšom postupe |
|---|---|---|
| Drsnosť nad limitom | Nezhoda energie, média, expozície alebo vstupnej textúry | Definovaná metóda drsnosti, umiestnenia a porovnanie základných hodnôt |
| Prekrytia, záhyby, praskliny alebo silné preliačiny | Poškodenie povrchu alebo nevhodná kombinácia materiálu a procesu | Kvalifikovaný orgán pre kontrolu a návrh alebo opravu |
| Deformácia alebo strata rozmerov | Nevyvážená alebo nadmerná plastická deformácia | Rozmerová mapa, kontrola postupnosti a povolený limit |
| Nerovnomerná textúra | Cesta problém s prekrytím, zotrvaním, prístupom alebo zmiešanými médiami | Mapovanie pokrytia, kontrola médií a kontrola udalostí stroja |
| Žiadne ďalšie zlepšenie výkonu | Odozva môže byť nasýtená alebo môže dominovať iný mechanizmus poškodenia | Reprezentatívne doklady o zvyškovom napätí alebo únave, ak sú potrebné |
Tabuľka 2. Príznak identifikuje potrebu vyšetrovania; sám o sebe neidentifikuje základnú príčinu.
Použite metódy kontroly uvedené vo výkrese, kvalifikácii a zmluve. Vizuálna kontrola môže odhaliť zjavné poškodenie, ale nemôže nahradiť špecifikovanú drsnosť, rozmerové, metalografické, zvyškové napätie, NDT alebo doklady o výkone.
Znamená vysoké pokrytie automaticky nadmerné guľôčkovanie?
Nie. Pokrytie a nadmerné guľôčkovanie predstavujú odlišné hodnotenia. Ak príslušná požiadavka definuje 200 % pokrytie ako celkovú expozíciu rovnajúcu sa dvojnásobku času potrebného na dosiahnutie 100 %, ide o konvenciu expozície. Sama osebe nepreukazuje poškodenie ani nezaručuje ďalšie zlepšenie únavových vlastností.
Špecifikované pokrytie musí zostať v rámci kvalifikovaného procesného okna pre skutočný materiál a geometriu. Dodatočná expozícia nad rámec požadovanej konvencie si vyžaduje technické a zmluvné oprávnenie, nie predpoklad, že viac vplyvov je prospešných.

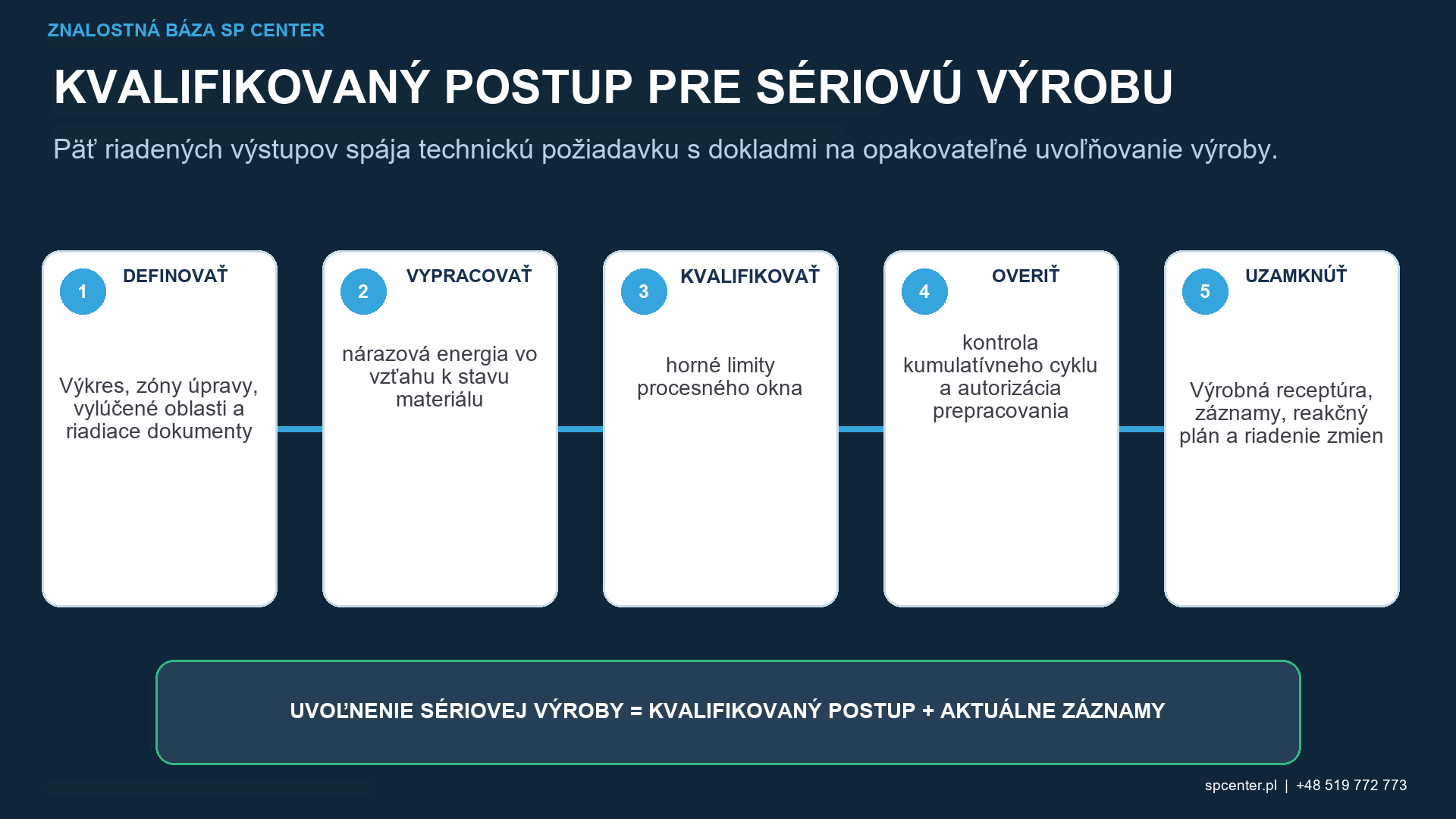

Ako by sa malo kvalifikovať horné procesné okno?
- Zmrazte materiál, tepelné spracovanie, vstupný povrch, geometriu, mapu spracovania a riadiace požiadavky.
- Definujte médiá, zariadenia, intenzitu, konvenciu pokrytia, pohyb a podmienky hornej expozície.
- Skontrolujte reprezentatívne miesta citlivé na poškodenie a miesta s najhorším prekrytím bez prekročenia schválených kritérií zastavenia.
- Merajte intenzitu a pokrytie nezávisle a skontrolujte odkazované povrchové a rozmerové výstupy.
- Ak od nich závisí návrhový prípad, pridajte doklady o zvyškovom napätí, únave alebo funkčnosti na reprezentatívnom materiáli a geometrii.
- Schváliť horné limity, alarmy, logiku kumulatívnych cyklov, oprávnenie na prepracovanie, záznamy a spúšťače rekvalifikácie.
Kvalifikácia musí zahŕňať skutočnú postupnosť operácií. Ošetrenia pred guľôčkovaním alebo po ňom, maskovanie, čistenie, tepelné pôsobenie, rovnanie a predchádzajúce guľôčkovanie môžu zmeniť výsledok alebo dostupnú rezervu procesu.
Ktoré doklady preukazujú prijateľný výsledok?
| Úroveň dokladov | Čo sa stanovuje | Čo nedokáže sám preukázať |
|---|---|---|
| Intenzita | Prúd splnil špecifikovanú Almenovu intenzitu za definovaných podmienok | Pokrytie komponentu, drsnosť alebo absencia poškodenia |
| Pokrytie | Požadovaný povrch má požadované pokrytie nárazom | Že ďalšie vystavenie je prospešné alebo neškodné |
| Povrch a rozmery | Komponent spĺňa požadované podmienky a tolerančné limity | Hĺbka zvyškového napätia alebo únavové vlastnosti |
| Zvyškové napätie | Nameraný profil na definovaných miestach podľa stanovenej metódy | Univerzálne zlepšenie životnosti v prevádzke |
| Únavový alebo funkčný test | Výkon pre testovaný materiál, geometriu a zaťaženie | Automatický prenos na iný komponent alebo postup |
Tabuľka 3. Žiadna samostatná náhrada nedokazuje úplný stav komponentu.
Výsledky zvyškového napätia alebo únavy by sa nemali zovšeobecnovať nad rámec testovacieho základu. Užitočná odozva sa môže stagnovať, prerozdeliť alebo byť kompenzovaná drsnosťou a poškodením v závislosti od materiálu a procesu. Rozhodnutie o prijatí sa riadi uvedenou požiadavkou, nie univerzálnym predpokladom o expozícii.
Ako by sa malo zaobchádzať s podozrivým výrobkom?
Zastavte proces a uložte všetky potenciálne postihnuté výrobky do posledného známeho prijateľného stavu. Uschovajte záznamy o programe, alarme, stroji, médiách, operátorovi, kontrole a histórii cyklov. Zosúlaďte identitu dielu s každým vykonaným prechodom a identifikujte, či je stav globálny alebo lokálny.
Povrch automaticky opätovne nespracúvajte, neleštite, lokálne nezabrusujte ani neprijímajte. Kumulatívna expozícia a úber materiálu môžu poškodenie zhoršiť alebo odstrániť doklady. Rozhodnutie o ďalšom postupe musí vydať príslušná konštrukčná, opravárenská, kvalitatívna alebo zákaznícka autorita.
Často kladené otázky
Čo je nadmerné guľôčkovanie?
Ide o neprijateľný stav procesu alebo komponentu, pri ktorom nárazová energia, expozícia, médiá alebo ich interakcia s dielom degradujú požadovaný povrch, geometriu alebo výkonnostný výsledok.
Existuje univerzálna medza nadmerného guľôčkovania?
Nie. Horná hranica závisí od materiálu, tepelného spracovania, geometrie, vstupného povrchu, médií, zariadenia a príslušných akceptačných požiadaviek.
Znamená 200 % pokrytie nadmerné guľôčkovanie?
Nie automaticky. Ak príslušná požiadavka definuje 200 % ako dvojnásobok času expozície potrebného pre 100 %, ide o konvenciu expozície. Je prijateľný iba v rámci kvalifikovaných limitov komponentu a procesu.
Môže vyhovujúca Almenova intenzita vylúčiť nadmerné guľôčkovanie?
Nie. Intenzita charakterizuje prúd. Lokálne prerušenie, prekrytie, geometria komponentu, stav pracovného média, drsnosť, rozmery a integrita povrchu zostávajú samostatnými otázkami.
Čo sú varovné signály?
Medzi možné signály patrí nadmerná drsnosť, silné preliačiny, prekrytia alebo praskliny, deformácia, strata rozmerov a nerovnomerný stav povrchu. Každý z nich musí byť posúdený schválenou metódou.
Možno súčiastku poškodenú nadmerným guľôčkovaním napraviť ďalším guľôčkovaním?
Nie automaticky. Ďalšie vystavenie môže zhoršiť poškodenie. Zastavte, izolujte diel a získajte rozhodnutie o ďalšom postupe od príslušného orgánu pre projektovanie, opravy a zmluvy.
Ako by sa malo predchádzať duplicitným cyklom?
Prepojte identitu dielu a šarže s vykonávaním programu, počtom cyklov a potvrdením operátora alebo systému, potom definujte alarmy a autorizáciu pre akékoľvek opakované spracovanie.
Ako sa kvalifikuje horná hranica procesu?
Overte navrhovanú hornú oblasť na reprezentatívnom materiáli a geometrii, monitorujte intenzitu a pokrytie a posúďte každý použitý povrch, rozmer, zvyškové napätie alebo výkonnostný limit.
Kľúčové poznatky
- Pre nadmerné guľôčkovanie neexistuje univerzálna medza času ani intenzity platná pre každú súčiastku.
- Lokálne prestoje, prekrytie, nesprávne médiá a duplicitné cykly môžu mať rovnaký význam ako nominálna receptúra.
- Správna intenzita a špecifikované pokrytie samy o sebe nedokazujú absenciu poškodenia.
- Správne predpísané a kvalifikované 200 % pokrytie neznamená automaticky nadmerné guľôčkovanie.
- Povrch, rozmery, zvyškové napätie a únava zostávajú samostatnými úrovňami dokladov.
- Zadržte podozrivý produkt a pred akýmkoľvek opätovným spracovaním získajte explicitné povolenie.
Súvisiace príručky SP Center
Technické referencie
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
3. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
4. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
6. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Použite kompletné dokumenty uvedené vo výkrese a zmluve. Tento článok nedefinuje univerzálny prah poškodenia ani nepovoľuje prepracovanie.
