Čo znamenajú tieto dve požiadavky, ako sa stanovuje expozícia a čo sa musí overiť vo výrobe
Pri riadenom guľôčkovaní zodpovedá 100 % stupeň pokrytia stavu, keď na predpísanom povrchu nemožno schválenou metódou a za stanovených podmienok kontroly zistiť žiadnu neguľôčkovanú oblasť. Požiadavka na 200 % stupeň pokrytia zvyčajne znamená, že súčiastka dostane celkovú expozíciu rovnajúcu sa dvojnásobku stanoveného času potrebného na prvé dosiahnutie 100 % pokrytia, pričom kvalifikované procesné podmienky zostávajú nezmenené. Neznamená to 200 % fyzickej plochy, presne dva nárazy v každom bode, dvojnásobnú Almenovu intenzitu, dvojnásobné tlakové zvyškové napätie ani dvojnásobnú únavovú životnosť. Spôsob stanovenia, násobenia, overovania a zaznamenávania stupňa pokrytia sa vždy riadi odkazovaným výkresom, špecifikáciou a ich revíziou.

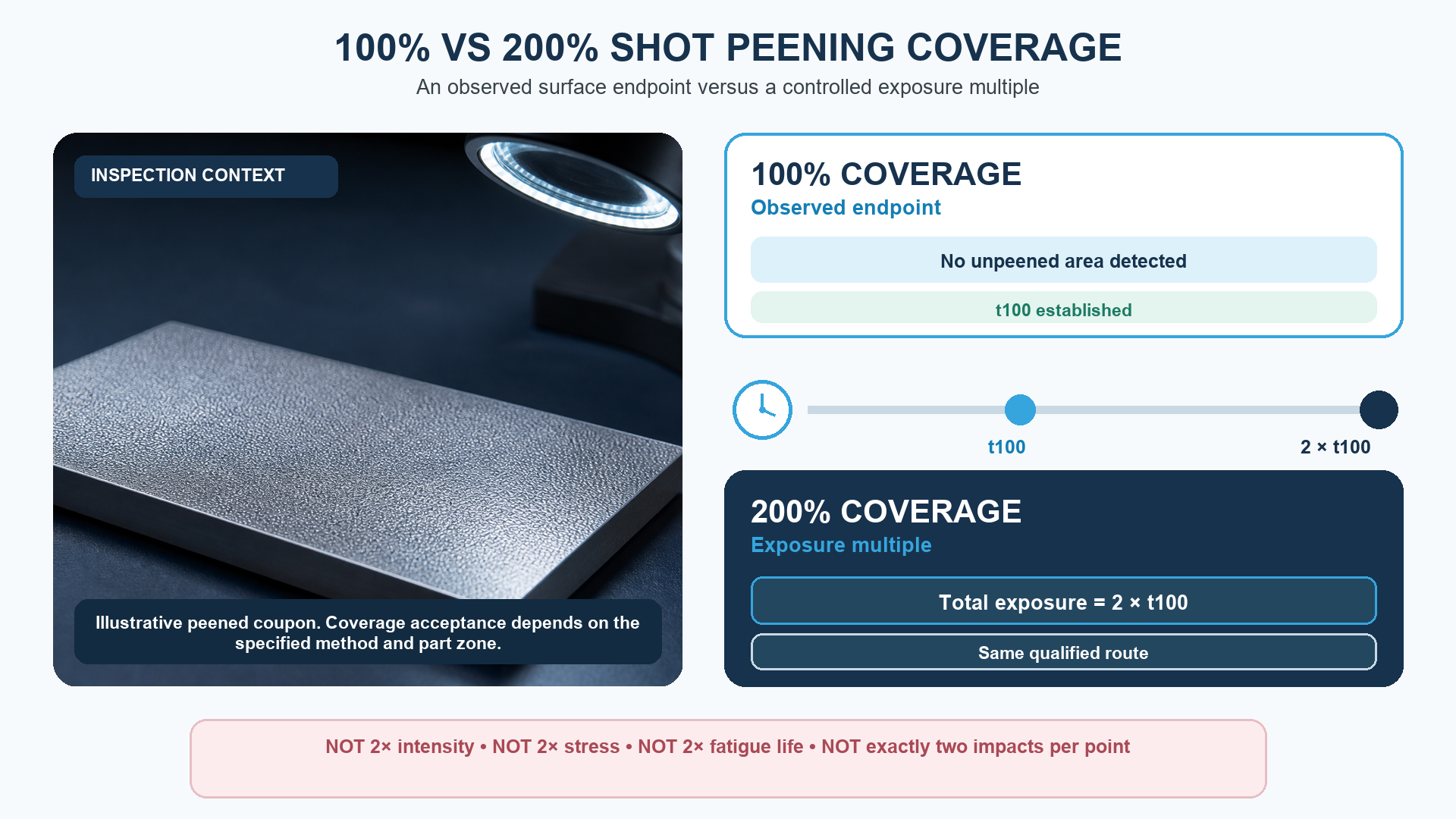

Obrázok 1. Pokrytie 100 % stanovuje t100; 200 % zvyčajne kontroluje celkovú expozíciu pri 2 × t100 v rámci rovnakej kvalifikovanej metódy.
Obrázok 1 oddeľuje pozorovateľný koncový bod od násobku expozície. Pri 100 % schválená kontrola stanovuje t100 na požadovanom povrchu. Pri 200 % výroba aplikuje celkovú expozíciu 2 × t100 v rámci rovnakej kvalifikovanej metódy. Realistický kupón je ilustratívny; Nie je to akceptačný štandard ani reprezentácia výsledku konkrétneho dielu.
Aký je rozdiel medzi pokrytím guľôčkovaním 100 % a 200 %?
Rozdiel je v násobku expozície, nie v ploche väčšej ako diel. Počiatočné pokrytie 100 % je výsledok kontroly povrchu: špecifikovaná oblasť nevykazuje žiadne detekovateľné neoprúchnuté ostrovčeky podľa schválenej metódy a podmienok hodnotenia. Po stanovení času do dosiahnutia tohto stavu as t100 sa v požiadavke 200 % zvyčajne stanovuje celková expozícia na 2 × t100 za rovnakého kontrolovaného postupu procesu.
Toto rozlíšenie je dôležité, pretože slovo percento sa používa dvoma spôsobmi. Až do počiatočného úplného pokrytia opisuje, aká veľká časť požadovaného povrchu sa javí ako ovplyvnená. Nad hodnotou 100 % sa celá plocha nemôže fyzicky zväčšiť, takže číslo sa stáva skratkou pre dodatočnú kontrolovanú expozíciu vztiahnutú na t100. Technické správy NASA túto konvenciu používajú explicitne: jedna definuje 200 % ako dvojnásobok času potrebného na dosiahnutie pokrytia 100 % a druhá definuje vyššie hodnoty pokrytia ako násobky času potrebného na vtlačenie celého exponovaného povrchu.
V tomto článku je t100 pohodlnou skratkou pre expozíciu potrebnú na stanovenie počiatočného pokrytia 100 %. Nie je prezentovaná ako univerzálny symbol definovaný každou špecifikáciou. Prednosť má stále riadiaci výkres a použitá špecifikácia procesu. Ak zmluva definuje inú metódu, základ cyklu alebo overovaciu cestu, táto definícia riadi daný diel. Dodávateľ by nikdy nemal previesť poznámku o pokrytí na čas, priechody alebo nastavenia stroja bez potvrdenia príslušného dokumentu, revízie a schváleného záznamu o vývoji procesu.
| Požiadavka | Prevádzkový význam | Čo to nedokazuje |
|---|---|---|
| Pokrytie 100 % | Na špecifikovanom povrchu nie je možné zistiť žiadnu neopĺnenú oblasť pri použití schválenej metódy hodnotenia a kontrolných podmienok | Špecifická intenzita, profil zvyškového napätia, zvýšenie únavovej životnosti alebo univerzálny čas procesu |
| Pokrytie 150 % | Bežný zápis pre celkovú expozíciu 1.5 × t100 za rovnakú kontrolovanú cestu, ak riadiaca požiadavka používa túto konvenciu | Presne 1.5 má vplyv v každom bode alebo 150 % fyzickej oblasti |
| Pokrytie 200 % | Bežný zápis pre celkovú expozíciu 2 × t100 pri rovnakej kontrolovanej ceste | Dvojnásobok Almenovej intenzity, dvojnásobok kompresie alebo dvojnásobok únavovej životnosti |
| Pokrytie nad 100 % | Násobok času expozície vztiahnutý k stanovenému času počiatočného pokrytia | Priamo pozorovateľné percento plochy väčšie ako celý povrch |
Tabuľka 1. Nad počiatočným úplným pokrytím je percento skôr násobkom expozície ako dodatočnou fyzickou plochou.
ZÁKLADNÝ VZOREC Ak t100 = 6 minút podľa kvalifikovaného procesného postupu, pokrytie 200 % zvyčajne znamená celkovú expozíciu 12 minút, nie 6 minút plus nesúvisiaci druhý proces a nie dvojnásobok intenzity.
Čo presne znamená pokrytie guľôčkovaním 100 %?
Pokrytie 100 % znamená, že požadovaný povrch dosiahol špecifikovaný vizuálny koncový bod: pomocou schválenej metódy hodnotenia, osvetlenia, zväčšenia, prístupu a kritérií prijatia nie je možné zistiť žiadnu nelúpanú oblasť. Neznamená to, že každý mikroskopický bod dostal rovnaký počet nárazov. Náhodné nárazy médií sa prekrývajú a pozorovateľný povrch sa hodnotí skôr na zostávajúce neguľôčkované ostrovčeky než na dokonale rovnomerný počet nárazov.
Slovo požadované je dôležité. Pokrytie sa vzťahuje na zónu ošetrenia definovanú výkresom alebo procesným návodom, nie automaticky na každú viditeľnú plochu komponentu. Maskované uloženie, závity, tesniace plochy, ostré hrany alebo iné vylúčenia môžu byť zámerne neguľôčkované. Naopak, malý koreň alebo zaoblenie môže byť skutočnou zónou prijatia, aj keď široké susedné plochy vyzerajú úplne ošetrené.
Metóda kontroly musí byť schopná rozlíšiť ošetrené a neošetrené oblasti. V závislosti od regulačnej požiadavky a dielu to môže zahŕňať priame vizuálne preskúmanie, zväčšenie alebo autorizovanú techniku fluorescenčného stopovania. Povrchová úprava, farba, kontaminácia, osvetlenie a geometria môžu ovplyvniť detekovateľnosť. Metóda, kvalifikácia operátora a podmienky prijatia preto patria do kontrolovanej cesty, a nie do neformálneho posúdenia na pracovisku.
PRINCÍP KONTROLY Pokrytie 100 % má význam len do takej miery, do akej sa na jeho stanovenie použije definovaný povrch, metóda pozorovania a podmienky prijatia.
Ako sa vypočíta pokrytie 200 % guľôčkovaním?
Najprv stanovte t100, expozíciu potrebnú na dosiahnutie počiatočného úplného pokrytia autorizovaného prvku dielu alebo reprezentatívnej geometrie. Potom vynásobte túto základnú hodnotu špecifikovaným faktorom pokrytia, pričom zachovajte kontrolované podmienky kvalifikovaného procesu. Pre bežné označenie 150 % zodpovedá 1.5 × t100, 200 % 2 × t100 a 300 % 3 × t100. Zlomkové časy sa musia previesť do reprodukovateľného strojového programu, počtu prechodov, harmonogramu posuvu alebo inej riadenej expozičnej premennej.
Predpokladajme napríklad, že skúška koreňa ozubeného kolesa dosiahne počiatočné úplné pokrytie po troch identických prechodoch pri schválenom uhle trysky, vzdialenosti, prietoku média a pohybe dielu. Požiadavka 200 % by normálne vyžadovala šesť celkových ekvivalentných prechodov v rámci tej istého postupu. Nepovoľovala by rýchlejšie koleso, vyšší tlak, inú polohu trysky alebo iné médium na úsporu času, pokiaľ by tieto zmeny neboli samostatne schválené a ich vplyv na intenzitu, pokrytie a diel nebol stanovený.
Základnú líniu nemožno náhodne požičať z inej súčiastky. t100 závisí od geometrie, prezentácie, maskovania, stavu média, prietoku, vzťahu trysky alebo kolesa, pohybu, upínacieho prípravku, zariadenia a metódy kontroly. Aj v rámci jednej súčiastky môže široká plocha dosiahnuť úplné vizuálne pokrytie skôr ako tienený koreň. Vývoj procesu by mal používať riadiace relevantné miesto, funkciu autorizovaného zástupcu alebo validovanú metódu, ktorá zohľadňuje geometriu.
PRÍKLAD PRÁCE t100 = 3 prechádza; požadovaný multiplikátor = 2.0; expozícia produkcie = 6 ekvivalentné prechádza. Intenzita zostáva samostatným kontrolovaným výsledkom.
Znamená pokrytie 200 %, že každý bod je zasiahnutý dvakrát?
Nie. Nárazy brokov sú štatisticky rozložené a prekrývajú sa, takže násobok času expozície nemôže zaručiť presne dva nárazy v každom mikroskopickom bode. Niektoré miesta zasiahne viac brokov než iné. Označenie 200 % určuje celkovú expozíciu vzhľadom na stanovený referenčný čas t100; nie je mapou počtu jednotlivých nárazov.
Neznamená to ani potrebu rozpoznať druhú vizuálnu vrstvu. Po dosiahnutí prvého úplného pokrytia je povrch už podľa stanovenej metódy pozorovania úplne pokrytý stopami nárazov. Pokračovanie do 2 × t100 pridáva ďalšie nárazy a zabezpečuje požadovaný násobok expozície, ale kontrolór zvyčajne nemôže preukázať 200 % pokrytie iba podľa vzhľadu intenzívnejšie guľôčkovaného povrchu. Pre akceptáciu hodnôt nad 100 % sú preto rozhodujúce výrobný predpis a záznamy.
Diagram, ktorý dvakrát zafarbuje povrch, môže byť užitočný na vysvetlenie času, ale stáva sa zavádzajúcim, ak naznačuje, že každý vtlačok má párový druhý vtlačok. Správny mentálny model je jeden riadený proces s náhodným dopadom, ktorý beží počas definovaného násobku stanoveného základného času.
Je pokrytie guľôčkovaním to isté ako intenzita podľa Almena?
Nie. Intenzita a pokrytie odpovedajú na rôzne otázky a vyžadujú si rôzne doklady. Intenzita guľôčkovania charakterizuje vplyv prúdu média pomocou príslušných Almenových nástrojov a metódy. Pokrytie hodnotí, či bol špecifikovaný povrch dielu ovplyvnený, a nad 100 % riadi expozíciu vzhľadom na t100. Správna intenzita nedokazuje úplné pokrytie a úplné pokrytie nedokazuje správnu intenzitu.
Stroj môže vytvoriť požadovanú intenzitu bez toho, aby prehliadol zahĺbené zaoblenie, pretože prúd ho nemôže dosiahnuť v požadovanej prezentácii. Možný je aj opačný problém: široký povrch sa môže zdať úplne pokrytý, zatiaľ čo prúd média pracuje mimo rozsahu uvoľnenej intenzity. Kvalifikovaný procesný postup musí spĺňať obe požiadavky na špecifikovaných miestach aj frekvenciách.
Zvyškové napätie a únava sú ďalšími následnými otázkami. Ani záznam o pokrytí 200 %, ani zodpovedajúci Almenov záznam automaticky nestanovujú konkrétny profil zvyškového napätia alebo zvýšenie životnosti komponentu. Tieto tvrdenia vyžadujú doklady a metódu akceptácie špecifické pre daný komponent povolené návrhom alebo zmluvou.
| Technická otázka | Riadená charakteristika | Typický doklad |
|---|---|---|
| Aký intenzívny je prúd média pri guľôčkovaní? | Intenzita guľôčkovania | Almenov pás, držiak, meradlo a krivka nasýtenia alebo overovací postup požadovaný v uvedenom dokumente |
| Bol špecifikovaný povrch dielu ovplyvnený? | Počiatočné pokrytie | Schválené priame, optické alebo stopovačom asistované vyhodnotenie povrchu na definovanej ploche |
| Ako dlho je diel vystavený po tom, čo je známe t100? | Viacnásobné pokrytie / expozícia | Kvalifikovaný čas cyklu, prechody, priebeh alebo ekvivalentný riadený program |
| Aký stav napätia v blízkosti povrchu bol vytvorený? | Profil zvyškového napätia | Špecifikovaná metóda merania, ako napríklad röntgenová difrakcia, ak je to zmluvne požadované |
| Aká zmena trvanlivosti sa dosiahne? | Výkon komponentu | Schválený test, analýza, precedens alebo prevádzkový doklad reprezentujúci skutočný diel |
Tabuľka 2. Intenzita, pokrytie, zvyškové napätie a výkon komponentu sú samostatné inžinierske otázky.
NENAHRAĎOVAŤ Intenzita riadi prúd média na guľôčkovanie. Pokrytie riadi úpravu špecifikovaného povrchu a jeho expozíciu. Jeden výsledok nemožno použiť ako doklad pre druhý.

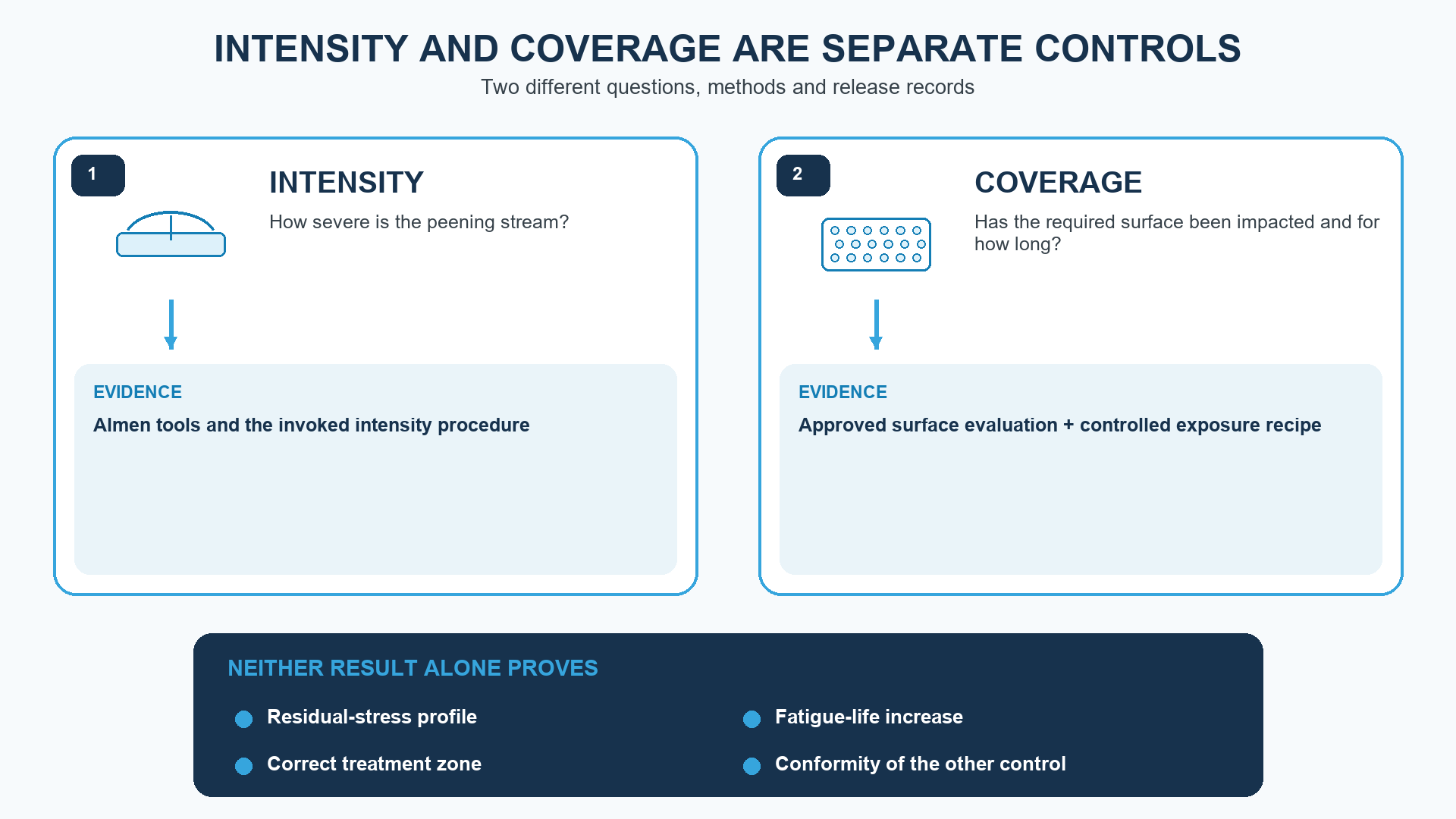

Obrázok 2. Intenzita a pokrytie odpovedajú na rôzne otázky a vyžadujú si samostatné doklady.
Obrázok 2 upozorňuje na bežnú chybu spočívajúcu v zámene dokladov. Almenova skúška charakterizuje intenzitu guľôčkovania, zatiaľ čo hodnotenie povrchu a pevne stanovený predpis expozície dokladajú pokrytie. Žiadny z týchto výsledkov sám osebe nepreukazuje profil zvyškových napätí, predĺženie únavovej životnosti, správnu ošetrovanú zónu ani zhodu druhého kontrolovaného znaku.
Prečo špecifikácie vyžadujú pokrytie 200 %?
Špecifikácia môže vyžadovať pokrytie 200 %, aby sa zabezpečila definovaná expozícia nad prvým pozorovaným bodom úplného pokrytia. Dodatočná expozícia môže znížiť citlivosť na presný okamih, keď zmizne posledná viditeľná neguľôčkovaná oblasť, a podporiť opakovateľnosť riadeného procesu. Ide o technickú požiadavku, nie o univerzálne pravidlo, že väčšia expozícia je vždy lepšia.
Komplexná geometria je jedným z dôvodov, prečo môže schválený proces používať multiplikátor. Koreňové oblasti, zaoblenia, drážky, priesečníky a čiastočne tienené povrchy môžu byť vystavené nárazom s rôznou rýchlosťou. Po stanovení hodnoty t100 v kontrolnej zóne vytvorí špecifikovaný násobok reprodukovateľný výrobný cyklus. Multiplikátor neospravedlňuje zlý prístup: ak nie je možné dosiahnuť zónu, zdvojnásobenie expozície prístupným povrchom nerieši základný problém s geometriou.
Požadovaná hodnota môže tiež odrážať predchádzajúce testovanie únavy, precedens programu, pravidlá zákazníka alebo validovaný výrobný postup. Tento základ je špecifický pre daný komponent a zmluvu. SP Center môže pomôcť preniesť schválenú požiadavku do nástrojov, prezentácie, maskovania a záznamov, ale spracovateľ by nemal zvyšovať hodnotu pokrytia riadeného návrhom bez dohodnutého postupu technického schválenia.
Môže byť pokrytie príliš nízke alebo expozícia príliš vysoká?
Pokrytie pod špecifikovanou požiadavkou môže zanechať neošetrené ostrovčeky na povrchu, kde je dôležité cyklické ťahové napätie. To nie je korigované dobrým výsledkom Almenovho testu inde. Prístup, prezentácia, trajektória média, maskovanie a pohyb musia byť opravené, aby skutočná akceptačná zóna dostala požadované ošetrenie.
Nadmerná expozícia nie je automaticky neškodná. SAE J2277 vo svojom verejnom rozsahu uvádza, že nedostatočné alebo nadmerné pokrytie môže mať negatívny vplyv na únavovú pevnosť a životnosť komponentov. V závislosti od materiálu, tvrdosti, geometrie a náročnosti procesu môže zbytočná expozícia prispieť k väčšej drsnosti, tvárneniu za studena, lokálnemu prehýbaniu alebo lapovaniu, poškodeniu hrán, zmene rozmerov alebo deformácii. Výskumy NASA sa tiež zaoberajú kompromismi medzi pokrytím, tvárnením za studena, lapovaním a praskaním v špecifických aplikáciách superzliatin.
Praktické riadenie vychádza z validovaného procesného okna, nie z hesla typu „čím viac, tým lepšie“. Použite predpísaný násobok expozície, udržiavajte médium a konfiguráciu stroja v kvalifikovanom stave, sledujte požadované vstupné veličiny a pred zavedením posudzujte zmeny. Ak výroba potrebuje širšie okno, stanovte ho oprávneným vývojom procesu a dokladmi zo súčiastky, nie neodsúhlaseným predĺžením času cyklu.
| Stav | Prečo je to dôležité | Inžinierska reakcia |
|---|---|---|
| Pod požadovaným pokrytím | Nezasiahnuté ostrovy môžu zostať v kritickej zóne únavy | Opravte prístup alebo orientáciu súčiastky a opätovne stanovte procesný postup; neodvodzujte stupeň pokrytia z intenzity |
| Nominálna hodnota t100 nie je reprezentatívna | Plochá alebo prístupná oblasť môže skrývať zatienený koreň, zaoblenie alebo priehlbinu | Určte pokrytie v najnepriaznivejšej relevantnej geometrii alebo na schválenom reprezentatívnom prvku |
| Nekontrolovaná dodatočná expozícia | Ďalšie vplyvy môžu zvýšiť drsnosť, tvárnenie za studena, poškodenie alebo deformáciu hrán | Použite iba špecifikovaný multiplikátor a validované procesné okno |
| Zmenené procesné podmienky | Pôvodná hodnota t100 už nemusí popisovať zmenený tok média alebo prezentáciu | Posúďte zmenu a zopakujte požadované ukážky intenzity alebo pokrytia |
| Kontrola nedokáže rozlíšiť ošetrený povrch | Rozhodnutie o pokrytí sa stáva subjektívnym alebo neopakovateľné | Zlepšiť prípravu, osvetlenie, zväčšenie, metódu stopovania, tréning alebo kritériá prijatia |
Tabuľka 3. Riziko pokrytia môže pochádzať z prístupu, nereprezentatívnej základnej línie, nadmernej expozície, zmien procesu alebo obmedzení kontroly.
TECHNICKÝ LIMIT 200 % je definovaná požiadavka, nie povolenie na neobmedzené guľôčkovanie. Nedostatočná aj nadmerná expozícia môže byť neprijateľná.
Ako geometria a metóda kontroly ovplyvňujú t100?
t100 je špecifický pre to, čo je exponované a ako sa to kontroluje. Plochý kontrolný panel je ľahšie viditeľný a môže prijímať priamejší prúd média ako koreň ozubeného kolesa, vnútorný roh, hlboké vybranie alebo pretínajúci sa prvok. Ak miesto skúšky nie je reprezentatívne pre zónu akceptácie výroby, výsledný násobok expozície môže byť technicky čistý, ale geometricky nesprávny.
Vývoj procesu by mal identifikovať najpomalšiu relevantnú oblasť na dosiahnutie úplného pokrytia alebo použiť autorizovanú reprezentatívnu vzorku, ktorá verne reprodukuje prístup a prezentáciu. Uhol trysky, odstup, poloha kolesa, rotácia dielu, priečny presun, tienenie upínacieho prípravku, hranice maskovania a odraz média môžu zmeniť lokálnu hustotu nárazu. Mapovanie pokrytia môže byť užitočné počas vývoja, aj keď sériové uvoľnenie používa uzamknutú receptúru.
Dôležitá je aj opakovateľnosť kontroly. Na drsnom alebo predtým ošetrenom povrchu môže byť ťažké rozlíšiť neošetrené ostrovčeky. Fluorescenčný stopovací prostriedok môže v rámci schváleného procesného postupu zlepšiť viditeľnosť, metóda však musí byť kvalifikovaná pre daný povrch a geometriu, korelovaná s riadiacou metódou prijatia a aplikovaná, vytvrdzovaná, exponovaná a kontrolovaná podľa riadeného postupu. Zväčšenie a osvetlenie sa musia riadiť, ak ovplyvňujú rozhodnutie vyhovuje/nevyhovuje. Fotografie môžu doplniť záznamy, nenahrádzajú však predpísanú metódu ani právomoc na prijatie.
Ako by sa malo vyvíjať a overovať pokrytie 100 % a 200 %?
Vývoj sa začína jednoznačnou technickou požiadavkou. Výkres a prenesené požiadavky majú určiť ošetrovanú zónu, vylúčené oblasti, intenzitu, pokrytie, obmedzenia média, postupnosť, metódu kontroly a záznamy. Spracovateľ potom stanoví intenzitu guľôčkovania a východiskový stav počiatočného úplného pokrytia s použitím príslušného zariadenia, prípravku, programu a uloženia súčiastky.
Po stanovení t100 sa zadaný multiplikátor prevedie na uzamknutý výrobný cyklus. Sériové overenie sa potom zameriava na vykonanie: správne zariadenie a program, kontrola média, overenie intenzity pri požadovanej frekvencii, stav upínacieho prípravku a maskovania, kompletný cyklus, sledovateľnosť a stav nezhody. Vizuálna kontrola sa môže stále vyžadovať, ale sama o sebe nemôže preukázať časový násobok 200 % po tom, čo je povrch už úplne pokrytý.
Kontrola zmien uzatvára slučku. Stanovený základ môže ovplyvniť iná revízia dielu, tvrdosť, vstupná úprava, šarža alebo veľkosť média, tlak, rýchlosť kotúča, tryska, upínací prípravok, pohyb, program, stroj, kontrolný postup alebo následná operácia. Príslušný plán kvality by mal definovať, či zmena vyžaduje kontrolu, opakovanú demonštráciu pokrytia, obnovenú prácu s intenzitou, činnosť prvého výrobku alebo schválenie zákazníkom.
| Fáza | Požadovaná akcia | Doklad o uvoľnení |
|---|---|---|
| 1. Definovať | Identifikovať zónu úpravy, výnimky, riadiaci dokument, rozsah intenzity a požiadavku na pokrytie | Riadený výkres, špecifikácia a prenesené požiadavky v objednávke |
| 2. Stanoviť intenzitu | Vyvinúť alebo overiť intenzitu guľôčkovania nezávisle od pokrytia dielu | Požadovaný záznam Almen a akceptované procesné okno |
| 3. Stanovenie t100 | Použite reprezentatívnu geometriu a schválenú metódu kontroly na nájdenie počiatočného úplného pokrytia | Zdokumentovaná demonštrácia pokrytia a podmienky kontroly |
| 4. Použite multiplikátor | Nastavte celkovú expozíciu produkcie na zadaný násobok t100 pri zachovaní kvalifikovaného procesného postupu | Zablokovaný recept, prechody, čas alebo ekvivalentná hodnota programu |
| 5. Overte vykonanie | Kontrola médií, zariadení, prezentácie, maskovania, intenzity a dokončenia cyklu | Záznamy o šaržiach alebo dieloch, sledovateľnosť a stav nezhody |
| 6. Kontrola zmien | Preskúmanie zmien dielu, média, zariadenia, trysky alebo kolesa, upínacieho prípravku, programu, postupnosti alebo kontroly | Schválené rozhodnutie o ekvivalencii, opätovnej demonštrácii alebo rekvalifikácii |
Tabuľka 4. Kontrolovaný postup spája požiadavku na pokrytie so záznamami o expozícii výroby t100 a uvoľnení.

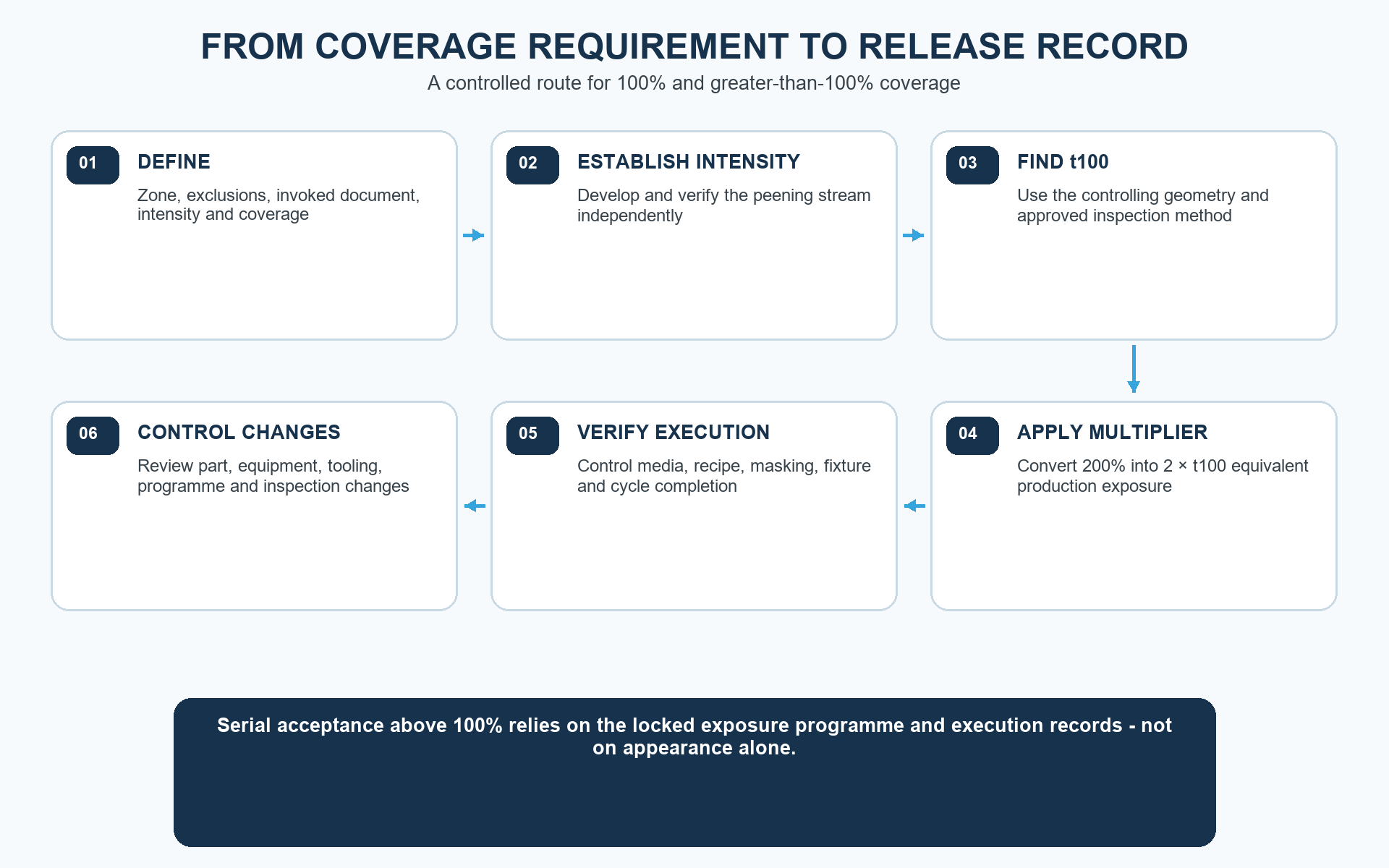

Obrázok 3. Vývoj pokrytia spája technické požiadavky, počiatočnú demonštráciu t100, expozíciu produkcie a doklady o uvoľnení.
Obrázok 3 ukazuje, prečo 200 % nemožno uvoľniť iba na základe vzhľadu. Postup najprv definuje požiadavku a stanovuje intenzitu, potom nájde t100 na reprezentatívnej geometrii, aplikuje schválený multiplikátor, overuje vykonanie a kontroluje zmeny, ktoré by mohli zneplatniť základnú líniu.
Ako by mal výkres alebo objednávka špecifikovať pokrytie?
Užitočná poznámka o pokrytí uvádza riadiaci dokument a revíziu, definuje požadované percento alebo násobok expozície a poukazuje na presnú zónu ošetrenia. Mala by tiež uvádzať akékoľvek maskovanie, výnimky, pravidlá prechodu, požiadavku na intenzitu, obmedzenia médií, postupnosť a záznamy o uvoľnení, ktoré vyžaduje zmluva. Výkres, objednávka a špecifikácia procesu sa musia zhodovať na identifikátoroch a prioritách.
Vyhnite sa výrazom ako „úplné pokrytie“, „dvojité guľôčkovanie“ alebo „vizuálne úplné“, ak nie sú spojené s riadenou definíciou. Úplné pokrytie možno chápať ako počiatočné 100 % pokrytie, zatiaľ čo dvojité guľôčkovanie môže znamenať dva prechody, dva stroje, dve veľkosti média alebo 200 % expozíciu. Jednoznačná formulácia prepojí konštrukčnú požiadavku s merateľnou metódou vývoja a reprodukovateľným výrobným postupom.
Cenová ponuka dodávateľa tiež potrebuje dostatok informácií na posúdenie uskutočniteľnosti. Poskytnite kontrolované výkresy, materiál a tepelné spracovanie, stav vstupného povrchu, množstvá, zóny spracovania a vylúčenia, riadiace normy, kompletné požiadavky na intenzitu a pokrytie, predchádzajúce a následné operácie, rozsah kvalifikácie a požadované záznamy. Chýbajúce informácie by sa mali vyriešiť pred finalizáciou výrobných parametrov.
| Prvok špecifikácie | Jasná požiadavka | Nejednoznačnosť, ktorej sa treba vyhnúť |
|---|---|---|
| Oblasť ošetrenia | Určte guľôčkované povrchy, hranice, prechody a vylúčené alebo maskované prvky | Kompletné guľôčkovanie |
| Intenzita | Uveďte celý rozsah, typ pásu a metódu riadenia | Použite strednú intenzitu |
| Pokrytie | Uveďte 100 %, 150 %, 200 % alebo požadovaný násobok a definujte vyvolanú metódu | Úplné pokrytie |
| Kontrola | Uveďte metódu, zväčšenie alebo metódu so stopovacím prostriedkom, osvetlenie, reprezentatívnu zónu a právomoc na prijatie. | Vizuálna kontrola |
| Kontrola expozície | Prepojte výrobný recept so stanoveným t100 a požadovaným multiplikátorom | Nechajte testovať dostatočne dlho |
| Záznamy | Uveďte záznamy o intenzite, demonštrácii pokrytia, médiu, recepte, sledovateľnosti a uvoľnení | Vyžaduje sa certifikát |
| Kontrola zmien | Definujte, ktoré zmeny vyžadujú schválenie, opätovnú demonštráciu alebo rekvalifikáciu | Povolený ekvivalentný proces |
Tabuľka 5. Jasný jazyk špecifikácie odstraňuje nejednoznačnosť pred vývojom procesu a cenovou ponukou.
PODPORA PRE RFQ Pošlite riadený výkres, stav materiálu, zóny úpravy, odkazované dokumenty, požiadavky na intenzitu a stupeň pokrytia, množstvá a požiadavky na záznamy na adresu [email protected] alebo volajte +48 519 772 773.
Aké sú najčastejšie chyby s pokrytím 200 %?
Prvou chybou je považovať 200 % za meranie viditeľnej plochy. Po zasiahnutí 100 % požadovaného povrchu už neexistuje ďalšia fyzická plocha, ktorú by bolo možné započítať. Druhou chybou je zdvojnásobiť tlak stroja, otáčky metacieho kolesa alebo intenzitu namiesto stanovenej expozície. Tým sa zmení razancia procesu a procesný postup sa môže dostať mimo kvalifikovaného okna.
Ďalšou chybou je načasovanie z nereprezentatívneho ľahkého povrchu. Ak široká plocha dosiahne 100 % pred koreňom alebo zaoblením, čas ľahkého povrchu 2 × môže stále nechať kritický prvok pod požadovanou hodnotou. Naopak, výber ľubovoľného dlhého cyklu bez stanovenia t100 môže vytvoriť zbytočnú expozíciu a stále nedokáže zdokumentovať požadovaný základ.
Poslednou chybou je predpoklad, že pokrytie 200 % preukazuje výsledok únavy. Pokrytie je jeden kontrolovaný vstup medzi intenzitou, médiom, materiálom, stavom povrchu, geometriou, postupnosťou a validáciou. Publikácia, citácia a certifikát by mali uvádzať, čo bolo kontrolované, bez toho, aby sa zhoda procesu stala nepodložená záruka výkonu.
- Neinterpretujte 200 % ako dvojnásobok fyzickej plochy alebo presne dva nárazy na bod.
- Nezdvojnásobujte tlak, rýchlosť kolesa ani intenzitu, aby ste splnili násobok pokrytia na základe času.
- Nestanovujte t100 na mieste, ktoré nepredstavuje kontrolnú zónu ošetrenia.
- Nepoužívajte iba vzhľad na certifikáciu hodnoty expozície nad počiatočným úplným pokrytím.
- Nepredpokladajte, že dodatočná expozícia je neškodná alebo že prináša proporcionálny úžitok z hľadiska únavy.
- Nenahrádzajte použitú revíziu novšou revíziou vydavateľa bez autorizovaného schválenia.
Aké sú bežné mýty o pokrytí 100 % a 200 %?
Tvrdenie, že 200 % pokrytie znamená, že sa celý povrch dvakrát guľôčkuje, je nesprávne. Zvyčajne znamená dvojnásobok stanovenej expozície t100 pri rovnakom riadenom postupe; jednotlivé miesta dostanú štatisticky nerovnomerný počet prekrývajúcich sa nárazov.
Pokrytie 200 % je dvojnásobok Almenovej intenzity. Toto je nesprávne. Intenzita a pokrytie sú nezávislé kontroly s rôznymi metódami a dokladmi.
Inšpektor môže zistiť, či je povrch na úrovni 200 %. Nie len podľa plochy. Možno pozorovať počiatočné úplné pokrytie; násobok väčší ako 100 % sa preukazuje najmä prostredníctvom kvalifikovaného programu expozície a záznamov.
Väčšie pokrytie je vždy lepšie. Toto je nesprávne. Vyžaduje sa špecifikovaná, validovaná expozícia. Nadmerné pokrytie môže byť v niektorých aplikáciách škodlivé.
Správna intenzita zaručuje úplné pokrytie. Toto je nesprávne. Zhodný prúd môže stále minúť tienený koreň, zaoblenie alebo vybranie.
Pokrytie 200 % preukazuje dvojnásobnú únavovú životnosť. Toto je nesprávne. Výkonnosť komponentu vyžaduje autorizovaný doklad o skutočnom materiáli, geometrii, zaťažení, povrchu a procesnom postupe.
Často kladené otázky o pokrytí pri guľôčkovaní
Čo je pokrytie 100 % pri guľôčkovaní?
Pokrytie 100 % je stav, pri ktorom nie sú na špecifikovanom ošetrovanom povrchu zistiteľné žiadne nebrokované oblasti pri použití schválenej metódy a podmienok kontroly. Ide o výsledok pokrytia, nie výsledok intenzity alebo únavovej životnosti.
Čo je pokrytie 200 % pri guľôčkovaní?
Pokrytie 200 % zvyčajne znamená celkovú expozíciu rovnajúcu sa 2 ×, čo je stanovený čas potrebný na dosiahnutie počiatočného pokrytia 100 % za rovnakého riadeného postupu procesu. Skutočnú požiadavku definuje riadiaci výkres a špecifikácia.
Ak pokrytie 100 % trvá 10 minút, ako dlho trvá 200 %?
Podľa bežnej konvencie viacnásobnej expozície by 200 % bolo celkovo 20 minút za rovnakých kvalifikovaných podmienok. Potvrďte, že odkazovaná požiadavka používa túto definíciu a že čas je riadený ekvivalent pre konkrétny program stroja.
Znamená pokrytie 200 % dva nárazy brokov v každom bode?
Nie. Vplyvy médií sú náhodné a prekrývajú sa. Záznam riadi expozíciu vzhľadom na t100; nezaručuje presný počet nárazov v každom mikroskopickom bode.
Dá sa pokrytie 200 % skontrolovať vizuálne?
Počiatočné pokrytie 100 % je možné vyhodnotiť vizuálne alebo inou schválenou metódou povrchovej kontroly. Po úplnom pokrytí povrchu samotná vizuálna kontrola plochy zvyčajne nedokáže expozíciu 2 ×; sú potrebné kvalifikované záznamy o programe a vykonaní.
Je 200 % pokrytie to isté ako dvojité guľôčkovanie?
Nie nevyhnutne. Pojem dvojité guľôčkovanie môže označovať samostatný dvojstupňový proces, rôzne médiá alebo dve operácie. Použite presné znenie pokrytia a procesu z predpísaného technického dokumentu a nepovažujte tieto pojmy za synonymá.
Zvyšuje pokrytie 200 % Almenovu intenzitu?
Nie z definície. Intenzita sa odvodzuje a overuje samostatne. Dlhšia expozícia dielu môže pridať vplyvy, ale nepremieňa špecifikované percento pokrytia na inú požiadavku na Almenovu intenzitu.
Môže byť pokrytie guľôčkovaním nadmerné?
Áno. SAE J2277 poznamenáva, že nedostatočné alebo nadmerné pokrytie môže byť škodlivé pre únavovú pevnosť a životnosť komponentu. Použite špecifikovaný viacnásobný expozičný čas a validované okno, namiesto predlžovania času bez schválenia.
Kde by sa mala na zložitom diele stanoviť hodnota t100?
Použite riadiacu relevantnú zónu ošetrenia alebo prvok autorizovaného zástupcu, ktorý reprodukuje prístup a prezentáciu. Jednoduchý rovný povrch nesmie predstavovať koreň, zaoblenie, priehlbinu alebo tieňovanú oblasť.
Čo mám poslať do SP Center na kontrolu pokrytia?
Pošlite kontrolovaný výkres a revíziu, materiál a tepelné spracovanie, zóny spracovania a vylúčenia, riadiace špecifikácie, požiadavky na intenzitu a pokrytie, množstvá, postupnosť výroby, rozsah kvalifikácie a požadované záznamy. Pre úvodné posúdenie zavolajte +48 519 772 773.
Kľúčové poznatky
- Pokrytie 100 % je pozorovateľný koncový bod na špecifikovanom povrchu podľa definovanej metódy hodnotenia.
- Pokrytie 200 % zvyčajne znamená celkovú expozíciu 2 × t100 v rámci rovnakej kvalifikovanej cesty.
- Hodnota väčšia ako 100 % je násobok expozície, nie fyzická plocha väčšia ako povrch komponentu.
- Pokrytie nedefinuje intenzitu, zvyškové napätie, presný počet nárazov ani únavovú životnosť komponentu.
- t100 musí predstavovať riadiacu geometriu, prístup, prezentáciu a podmienky kontroly.
- Kvalifikovaný program a záznamy preukazujú expozíciu nad počiatočné úplné pokrytie.
- Nedostatočné aj nadmerné pokrytie môže byť neprijateľné; riadi sa uplatňovaná požiadavka a revízia.
Súvisiace príručky pre guľôčkovanie v SP Center
- Čo je guľôčkovanie – Ako to funguje a kedy to použiť – mechanizmus procesu a prvá obrazovka aplikácie
- Proces guľôčkovania krok za krokom – ako sa schválené požiadavky stávajú kontrolovanou výrobnou cestou
- 12 Bežné chyby v špecifikáciách guľôčkovania – ako odstrániť nejednoznačnosť z výkresov a objednávok
- Navrhovanie pre guľôčkovanie – zóny úpravy, prístup, maskovanie, postupnosť a autorita návrhu
Technické referencie
1. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
3. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
4. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
6. NASA/TM-20230007568: Rekryštalizácia guľôčkovanej monokryštálovej superzliatiny na báze niklu
