Guľôčkovanie hliníka

Ako stav zliatiny, integrita povrchu, geometria a postup výroby definujú bezpečné a obhájiteľné procesné okno

Hliníkové súčiastky možno guľôčkovať s cieľom vytvoriť priaznivý stav tlakových zvyškových napätí v podpovrchovej vrstve. Proces však musí byť kvalifikovaný pre konkrétnu zliatinu, stav, geometriu, vstupný povrch a nadväzujúce operácie. Nadmerná energia nárazov, nevhodné alebo kontaminované médium, príliš dlhá expozícia, zlý prístup alebo nekontrolované zdrsnenie môžu zamýšľaný prínos znížiť. Almenova intenzita a pokrytie sú nevyhnutné prvky riadenia, ale ani jeden z nich sám osebe nepredstavuje uvoľnenie súčiastky.

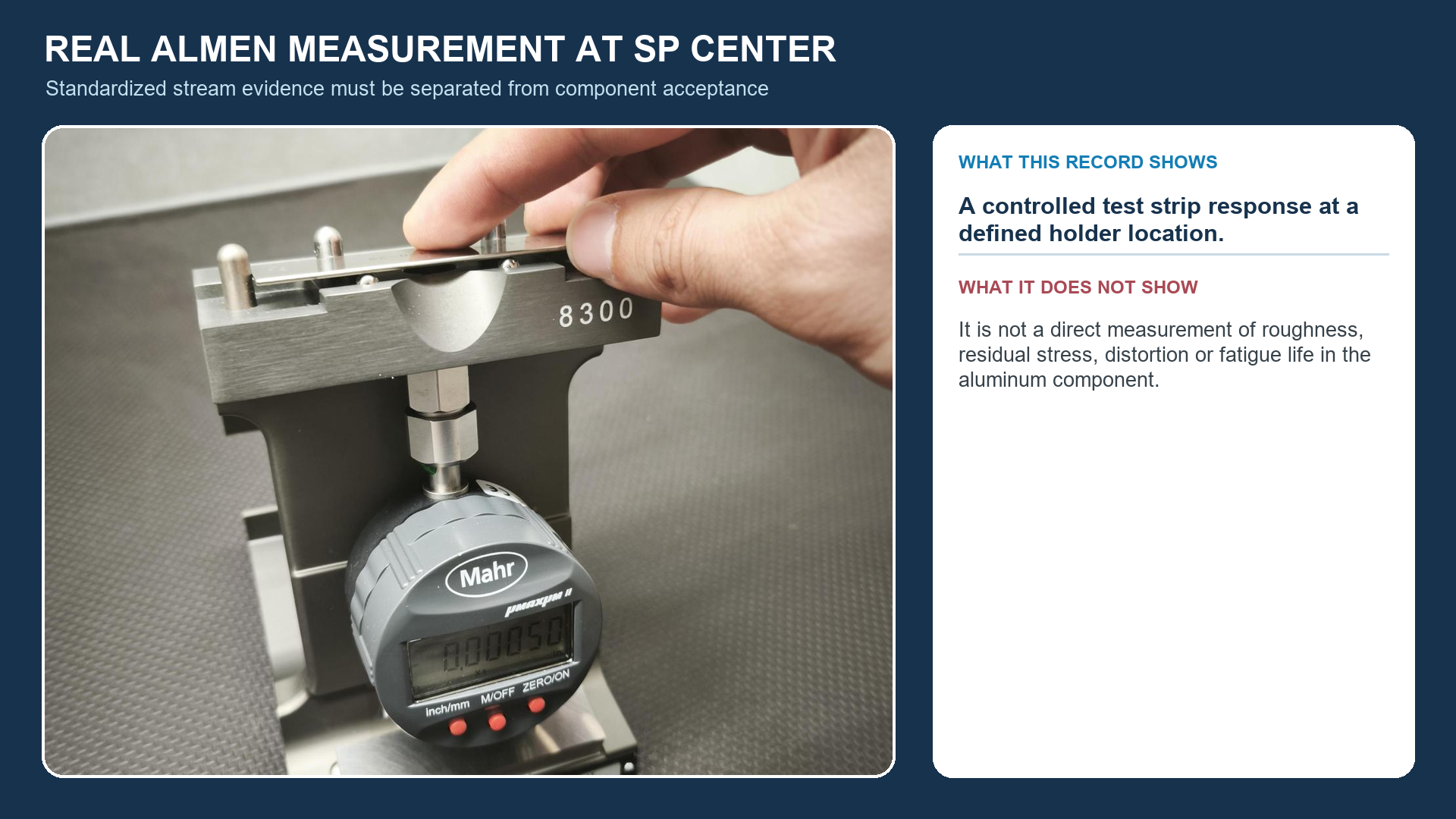

Obrázok 1. Almenovo overenie charakterizuje štandardizovaný prúd guľôčkovania; hliníkový komponent si stále vyžaduje samostatné schválenie povrchu a rozmerov.

Dá sa hliník guľôčkovať?

Áno, keď výkres, špecifikácia alebo schválený technický postup vyžaduje riadené guľôčkovanie. Opakované vplyvy médií plasticky deformujú plytkú oblasť povrchu; obmedzenie podkladového materiálu môže zanechať tlakové zvyškové napätie v blízkosti ošetrovaného povrchu. Zamýšľaným výsledkom je vylepšenie povrchu, nie čistenie, odstránenie materiálu alebo kozmetická úprava.

„Hliníkové guľôčkovanie“ zvyčajne znamená guľôčkovanie hliníkového komponentu. Neznamená to, že hliníkové médiá sú automaticky potrebné. Povolená skupina médií a prevádzkové podmienky pochádzajú z riadiacej špecifikácie a kvalifikovaného postupu.

Prečo záleží na zliatine a stave?

Hliník nie je jeden materiálový stav. Tvárnené plechy, extrúzia, kovanie a odlievanie môžu reagovať rôzne, rovnako ako stavy vytvorené rozpúšťaním, tvárnením za studena a starnutím. Hrúbka, mikroštruktúra, história obrábania, plátovanie, stav opravy a prevádzkové prostredie tiež ovplyvňujú rovnováhu medzi zvyškovým tlakovým napätím a zmenou povrchu súvisiacou s nárazom. Proces vyvinutý pre jednu zliatinu, stav alebo geometriu sa nesmie prenášať iba podľa názvu.

Technická otázka	Požadované informácie	Prečo je to dôležité
Aký je materiál?	Zliatina, stav alebo stav, tvar výrobku a špecifikácia rozhodujúceho materiálu	Rôzne podmienky môžu reagovať rôzne na tú istú dráhu nárazu
Kde je kritická oblasť?	Hranice opracovania, zaoblenia, otvory, hrany, tenké rezy a vylúčenia	Efekty prístupu, odrazu a hrany menia lokálne opracovanie
Aký je vstupný povrch?	Postup obrábania, drsnosť, defekty, stav a čistota povlaku	Guľôčkovanie neodstraňuje neprípustné trhliny, záhyby materiálu, jamky ani kontamináciu
Aký je cieľ?	Únava, odolnosť voči korózii za napätia, ekvivalencia procesu alebo iný schválený účel	Cieľ určuje kvalifikáciu a doklad o prijatí
Čo nasleduje po guľôčkovaní?	Postupnosť obrábania, tepelného spracovania, eloxovania, povlakovania, opravy alebo montáže	Neskoršie operácie môžu odstrániť alebo uvoľniť upravenú vrstvu

Tabuľka 1. Guľôčkovanie hliníka začína úplnou definíciou materiálu, prvku, povrchu, cieľa a postupnosti.

Čo sa mení na povrchu hliníka?

Každý povolený náraz vytvára malé preliačiny a lokálnu plastickú deformáciu. Prekrývajúce sa nárazy môžu stanoviť požadovaný stav úpravy, ale tiež menia topografiu povrchu. Drsnosť sa môže zvýšiť, môže sa zabudovať cudzí materiál a nevhodné častice alebo drsnosť môžu vytvoriť záhyby, trhliny alebo nadmerné preliačiny. Tenké prvky sa môžu pohybovať, zatiaľ čo malé polomery a hrany môžu byť vystavené odlišným lokálnym podmienkam zo širokých prístupných plôch.

Guľôčkovanie nezahojí neprijateľnú trhlinu, prekrytie, koróznu jamku, otrep alebo chybu obrábania. Vstupný stav musí pred úpravou spĺňať príslušné požiadavky. Ak je potrebná oprava alebo odstránenie defektu, je potrebné preskúmať jeho vplyv na geometriu a neskorší postup guľôčkovania.

Ktoré geometrie si vyžadujú osobitnú pozornosť?

Vlastnosť alebo stav	Primárne riziko	Zameranie kvalifikácie
Tenká stena, rebro alebo príruba	Deformácia alebo strata rozmerovej schopnosti	Pravidlá obmedzenia, postupnosť, procesné okno a pred/po rozmerová kontrola
Ostrá hrana alebo malý polomer	Lokálne prepracovanie, poškodenie hrany alebo nereprezentatívny uhol nárazu	Ochrana hrany, akceptácia polomeru a kontrola integrity povrchu
Otvor, vrecko alebo priehlbina	Tieňovanie, odraz a nekonzistentný prístup	Pohyb trysky alebo časti, doklady o pokrytí a reprezentatívne miesta intenzity
Vysoká pevnosť alebo citlivosť na poškodenie stav	Zdrsnenie alebo lokálne poškodenie môže zmariť zamýšľaný úžitok	Reprezentatívne diely alebo vzorky, kontrola povrchu a požadované overenie
Dokončený alebo konverzne upravený povrch	Guľôčkovanie môže poškodiť povrchovú úpravu alebo zmeniť schválenú postupnosť	Požiadavky na výrobnú objednávku, maskovanie a následnú úpravu

Tabuľka 2. Geometria a stav materiálu určujú hlavné riziká kvalifikácie a kontroly.

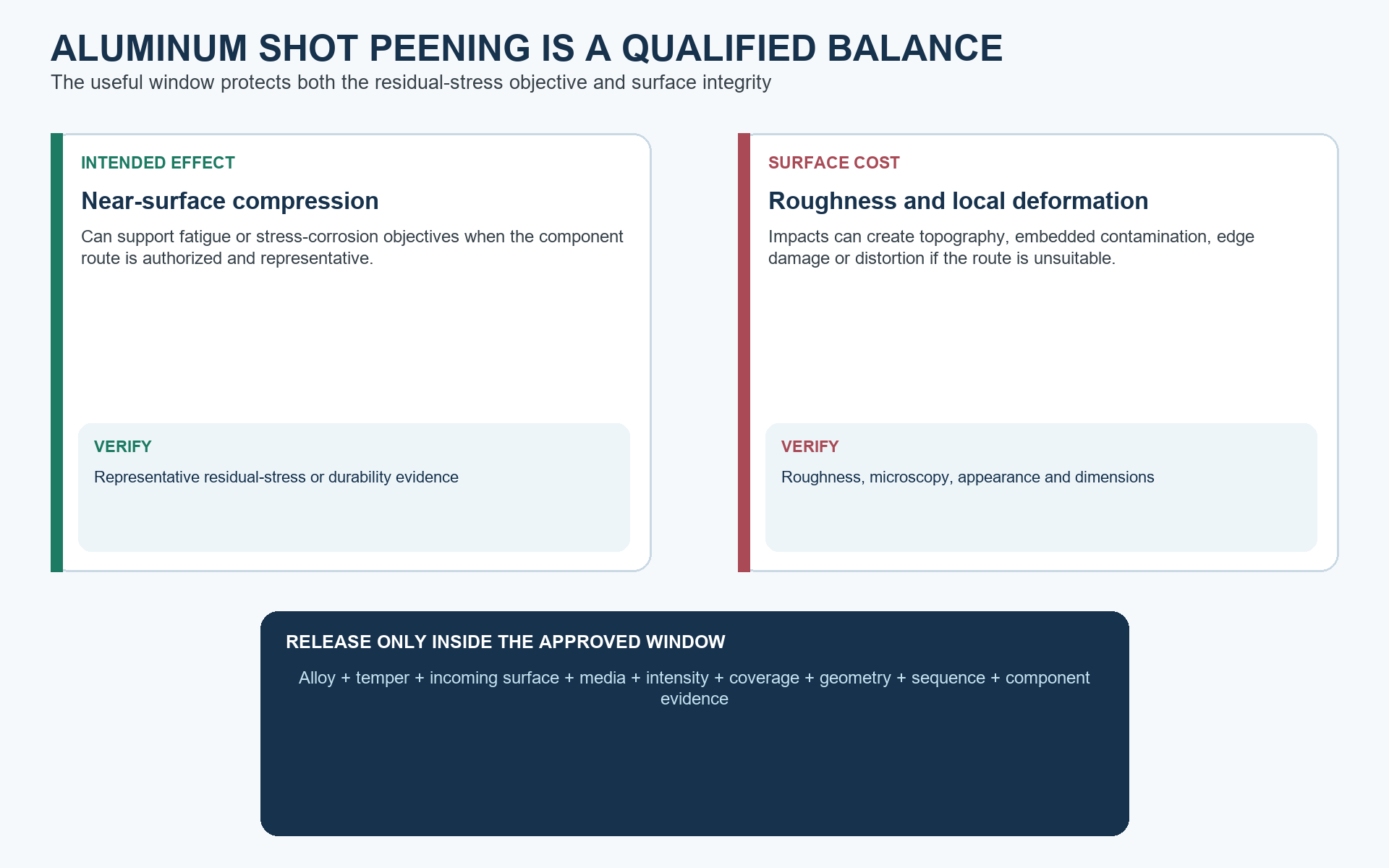

Obrázok 2. Vývoj procesu výroby hliníka musí vyvážiť zamýšľaný tlakový účinok oproti riziku drsnosti, lokálneho poškodenia a deformácie.

Ako sa riadi intenzita, médiá, pokrytie a expozícia?

Almenova intenzita charakterizuje štandardizovanú odozvu prúdu média a musí sa uvádzať s príslušným označením Almenovho pásika. Nejde o tlak v stroji, otáčky metacieho kolesa ani o priame meranie zvyškových napätí. Riadenie média zahŕňa povolenú skupinu materiálov, veľkosť, tvar, tvrdosť, čistotu a stav prevádzkovej zmesi. Poškodené, hranaté, nadmerne veľké alebo cudzie častice môžu spôsobiť lokálne poškodenie, aj keď sa priemerné procesné údaje stroja javia ako stabilné.

Pokrytie hodnotí dokončenie nárazu na špecifikovanom povrchu a zostáva oddelené od intenzity. Akékoľvek viacnásobné vystavenie nad rámec počiatočného úplného pokrytia musí spĺňať riadiace požiadavky a nezmenené kvalifikované podmienky. Dodatočné vystavenie nie je pre hliník automaticky prospešné, pretože sa môže naďalej vyvíjať drsnosť, tvárnenie za studena a deformácia.

Doklad	Čo preukazuje	Čo nepreukazuje
Almenova intenzita	Štandardizovaná odozva prúdu média pri guľôčkovaní v definovanom mieste overenia	Zvyškové napätie, drsnosť alebo únavová životnosť v hliníkovom komponente
Pokrytie	Rozsah dokončenia nárazu na špecifikovanom povrchu podľa schválenej metódy	Správna intenzita alebo prijateľná integrita povrchu
Kontrola média	Zhoda typu média, veľkosti, tvaru, tvrdosti, čistoty a stavu	Že každý kritický prvok dostal zamýšľané ošetrenie
Prijatie povrchu komponentu	Požadované rozmery, drsnosť, vzhľad a kritériá pre chyby	Trvanlivosť, pokiaľ nie je spojená so schváleným Validácia
Validácia komponentu	Zvyškové napätie, únava, deformácia alebo iná požadovaná reakcia špecifická pre danú aplikáciu	Overenie bežného výrobného toku

Tabuľka 3. Overenie procesu, akceptácia povrchu komponentu a validácia komponentu vyžadujú samostatné doklady.

Ako tenké rezy, hrany a vybrania menia riziko?

Tenké steny, rebrá a príruby sa môžu deformovať, pretože plasticky ovplyvnená vrstva nie je v priereze vyvážená. Malé zmeny rozmerov môžu byť významné pre tesniace plochy, aerodynamické obrysy, uloženia alebo prídavky na následné obrábanie. Pred kvalifikáciou definujte kritické rozmery, prípustné podopretie či upnutie a fázu kontroly. Rovnanie po guľôčkovaní nie je automaticky prípustné.

Hrany a malé polomery môžu byť vystavené nárazom z niekoľkých smerov alebo môžu zažiť stav, ktorý nie je reprezentovaný vhodným Almenovým držiakom. Otvory, vrecká a úzke zaoblenia spôsobujú tieňovanie a odraz. Úplné pokrytie na jednoduchej ploche nedokazuje, že zahĺbená oblasť kritická z hľadiska únavy bola kvalifikovane ošetrená.

Aká výrobná postupnosť by sa mala použiť?

Výkres alebo schválený procesný plán musí umiestniť guľôčkovanie vzhľadom na konečné obrábanie, tepelné spracovanie, rozmerovú korekciu, čistenie, eloxovanie, konverzný náter, pokovovanie, lakovanie a opravu. Neskoršie odstránenie materiálu môže odstrániť postihnutú vrstvu, zatiaľ čo tepelné vystavenie môže uvoľniť zvyškové napätie v závislosti od zliatiny, stavu, teploty a času. Guľôčkovanie existujúcej povrchovej úpravy ju môže poškodiť; následná povrchová úprava môže spôsobiť kontamináciu alebo problémy s prijateľnosťou povrchu.

Opravné zmiešanie alebo odstránenie korózie po guľôčkovaní môže lokálne zneplatniť pôvodnú úpravu. Opätovné guľôčkovanie vyžaduje autorizovaný postup opravy, ktorý rieši odstránenie materiálu, kumulatívnu expozíciu, geometriu, kontrolu a konečné prijatie.

Ako sa kvalifikuje proces guľôčkovania hliníka?

Fáza	Riadená akcia	Požadovaný výstup
Definovať	Potvrdiť zliatinu, stav, výkres, cieľ, zóny úpravy a postupnosť výroby	Dokončiť technické požiadavky
Skenovať	Kontrolovať vstupný povrch, tenké prvky, hrany, otvory, prístup, riziko kontaminácie a deformácie	Záznam o uskutočniteľnosti a zoznam otvorených problémov
Vypracovať	Vyberte povolené médiá a procesné okno; definujte reprezentatívne Almenove umiestnenia, upínacie prípravky a pohyb	Základ intenzity, mapa nastavenia a návrh pokynov
Skúšobná verzia	Spracovanie reprezentatívnych vzoriek alebo komponentov plánovanou cestou	Sledovateľné údaje zo skúšok a uchované nastavenia
Overenie	Posúdenie požadovaného povrchu, rozmerov, zvyškového napätia alebo výkonu	Schválené doklady o kontrole a kvalifikácii
Zmrazenie	Uvoľnenie receptúry, monitorovanie, frekvencia overovania, reakčný plán a spúšťače zmien	Pokyny a záznamy o riadenej výrobe

Tabuľka 4. Kvalifikácia premieňa požiadavku na hliník na kontrolovanú a opakovateľnú výrobnú cestu.

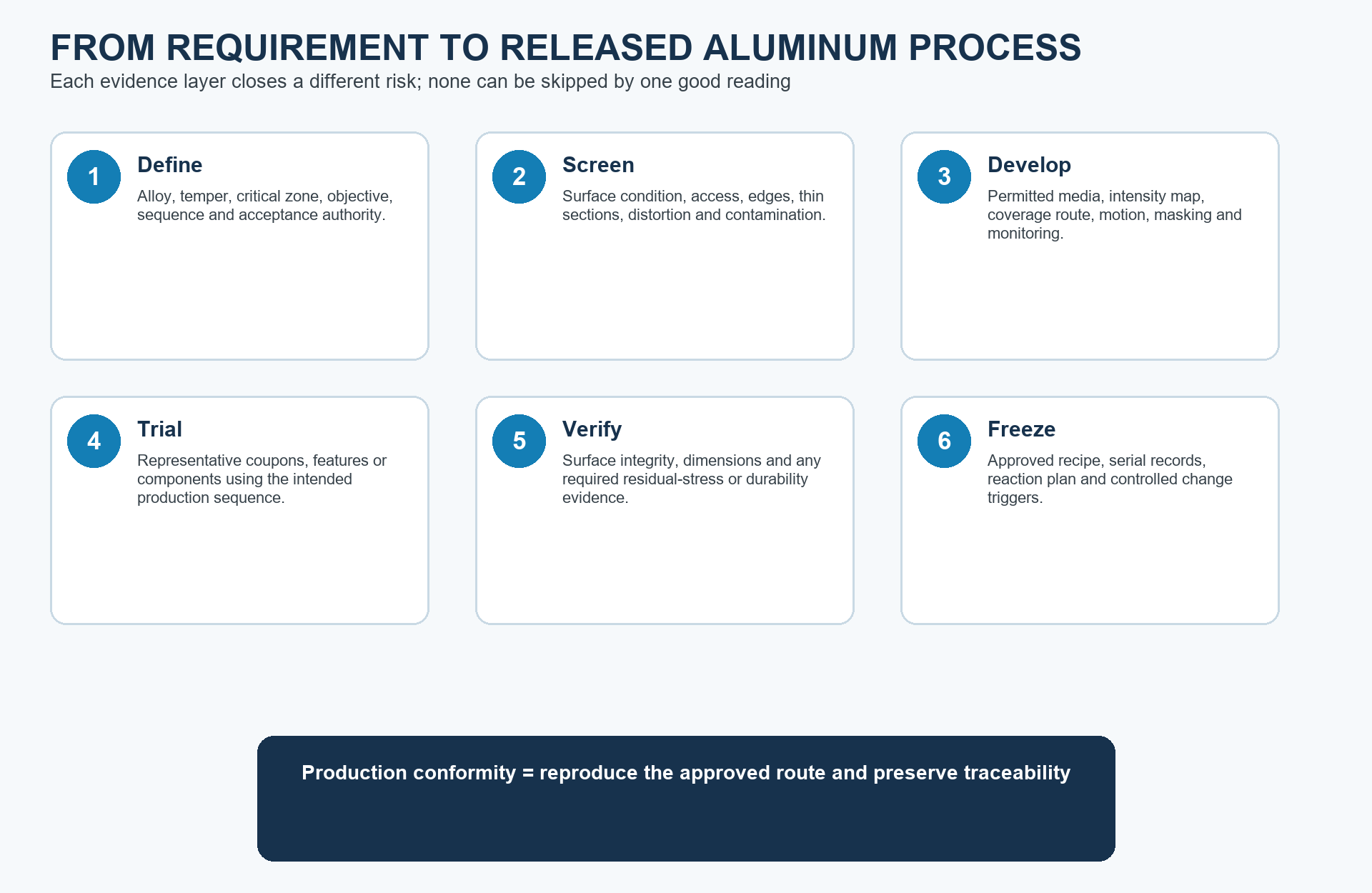

Obrázok 3. Kvalifikácia spája definovaný stav hliníka, reprezentatívne skúšky, doklady o prijatí a kontrolovaný výrobný postup.

Čo by sa malo kontrolovať?

Doklady o výrobe zvyčajne zahŕňajú identitu zariadenia a receptúry, overenie média, overenie intenzity na požadovaných miestach a v požadovaných intervaloch, záznam o pokrytí alebo expozícii, sledovateľnosť a alarmy alebo odchýlky. Prijatie komponentu môže zahŕňať kontrolu pokrytia, hraníc úpravy, stavu povrchu, drsnosti, rozmerov a kontaminácie. V prípade potreby musia byť definované požadované metódy, miesta, osvetlenie, zväčšenie, parameter drsnosti a limity prijateľnosti.

Meranie zvyškového napätia, skúšky únavy alebo iná validácia sa používajú, keď kvalifikačný plán alebo požiadavka zákazníka vyžaduje priame doklady o komponente. Tieto metódy nenahrádzajú rutinnú kontrolu prúdu guľôčkovania, média, pokrytia a konfigurácie.

Kedy by sa proces nemal uvoľniť?

Zliatina, stav, tvar produktu alebo vstupný stav nie sú známe alebo sú v rozpore s výkresom.
Hranice úpravy a maskovania alebo kritické prvky nie sú definované.
Požiadavky na intenzitu, typ prúžku, pokrytie alebo médiá sú neúplné.
Kritický prvok nie je možné dosiahnuť, znázorniť alebo skontrolovať.
Chýbajú limity integrity povrchu, drsnosti alebo deformácie napriek identifikovanému riziku.
Neskorší krok nanášania povlaku, opravy, tepelného spracovania alebo odstraňovania materiálu môže zmeniť upravenú vrstvu bez schválenej postupnosti.
Existujúce doklady patria k podstatne odlišnej zliatine, geometrii alebo postupu a ekvivalencia nie je schválená.

Čo by mala obsahovať žiadosť o cenovú ponuku (RFQ)?

Položka RFQ	Jasné informácie	Nejednoznačnosť, ktorej sa treba vyhnúť
Materiál	Presná zliatina, tvar produktu, stav alebo tvrdosť a špecifikácia materiálu	Hliníkový diel
Rozsah úpravy	Označené povrchy, hranice, otvory, závity, hrany a maskovacie zóny	Guľôčkovať všade
Požiadavka procesu	Rozsah intenzity s typom pásu, pokrytím alebo expozíciou, obmedzeniami média a odkazovanou revíziou	Guľôčkovanie s nízkou intenzitou
Prijatie povrchu	Vstupná a konečná drsnosť, vzhľad alebo limity chýb a metóda kontroly	Žiadne viditeľné poškodenie
Geometria	Kritické rozmery, limity deformácie, obmedzenia a fáza kontroly	Udržiavanie rozmerov
Postupnosť a záznamy	Postupnosť obrábania, čistenia, tepelného alebo povrchového nanášania, kvalifikácia, certifikát a sledovateľnosť	Štandardná dokumentácia

Tabuľka 5. Úplná RFQ zabraňuje predpokladom o materiáli, zóne úpravy, prijatí a výrobnom poradí.

Často kladené otázky

Dá sa hliník 6061-T6 guľôčkovať?

Môže byť kandidátom, ak to výkres alebo schválený postup umožňuje. Proces stále vyžaduje potvrdenie zliatiny a stavu, reprezentatívnu geometriu, kontrolovanú intenzitu a pokrytie, prijatie povrchu a limity deformácie.

Dá sa hliník 7075 guľôčkovať?

Pre zliatiny radu 7xxx môžu existovať kvalifikované postupy, ale vysokopevnostné stavy si vyžadujú výslovné posúdenie integrity povrchu, korózie, poradia procesov a validácie súčiastky. Nepreberajte parametre z iného stavu materiálu ani z inej súčiastky.

Dá sa hliník 2024 guľôčkovať?

Môže sa spracovať podľa schválenej technickej postupy. Prijatie výroby musí prebiehať podľa uvedeného výkresu, špecifikácie, kontrolovaného procesu a reprezentatívnych dokladov o skutočnom stave a geometrii.

Sťažuje guľôčkovanie hliník?

Guľôčkovanie môže zmeniť tvrdosť blízko povrchu, ale reakcia závisí od materiálu a procesu. Tvrdosť nie je univerzálnym kritériom prijatia, pokiaľ ju nedefinuje riadiaca požiadavka.

Môže guľôčkovanie zvýšiť drsnosť hliníka?

Áno. Zmena závisí od vstupného povrchu, zliatiny a stavu, média, intenzity, uhla a expozície. Definujte merateľnú hranicu integrity povrchu a drsnosti tam, kde je riziko dôležité.

Môže guľôčkovanie deformovať tenké hliníkové diely?

Áno. Tenké steny, rebrá, príruby a asymetrické spracovanie sa môžu pohybovať. Kvalifikácia by mala definovať kritické rozmery, pravidlá obmedzenia, postupnosť a požadovanú kontrolu pred a po procese.

Ktoré médiá sa používajú na guľôčkovanie hliníka?

Povolené médiá určuje riadiaca špecifikácia a schválený postup. Záleží na type, veľkosti, tvare, tvrdosti, čistote a limitoch kontaminácie; hliníkové komponenty automaticky nevyžadujú hliníkové médiá.

Vykonáva sa guľôčkovanie hliníka pred alebo po eloxovaní?

Rozhoduje schválená výrobná postupnosť. Guľôčkovanie existujúcej povrchovej úpravy ju môže poškodiť, zatiaľ čo následné čistenie, eloxovanie alebo nanášanie povlaku môže priniesť osobitné požiadavky na kompatibilitu a akceptáciu povrchu.

Možno hliníkovú súčiastku po oprave znovu guľôčkovať?

Iba podľa schváleného postupu opravy. Pred opätovným guľôčkovaním sa musí skontrolovať odstránenie materiálu, kumulatívna expozícia, geometria, stav povrchu a zostávajúca upravená vrstva.

Kľúčové poznatky

Hliník sa dá guľôčkovať, ale časové okno procesu je špecifické pre zliatinu, stav, geometriu a výrobný postup.
Cieľom je kvalifikovaný výsledok komponentu, nie najvyššia možná intenzita alebo expozícia.
Intenzita, pokrytie, médium, integrita povrchu, geometria a výkon vyžadujú samostatné doklady.
Prichádzajúce chyby, drsnosť, tenké rezy, hrany, priehlbiny a následné operácie musia byť pred uvoľnením skontrolované.
Opätovné guľôčkovanie po oprave vyžaduje autorizovaný postup.
