Kvalifikujte skutečnou slitinu, stav produktu, vlastnost, výrobní postup a tepelně-mechanické zatížení namísto přenosu generického ocelářského procesu.
Kuličkování lze použít u vybraných komponentů ze superslitin na bázi niklu k zavedení pole zbytkového tlakového napětí v blízkosti povrchu a k úpravě podmínek pro vznik trhlin. U vysokoteplotních dílů je však odpovídající proces při pokojové teplotě pouze výchozím bodem. Chemie a mikrostruktura slitiny, postup výroby, tepelné zpracování, geometrie, tváření za studena, pozdější povlaky nebo tepelné cykly a historie provozní teploty a času určují, zda je stav povrchu užitečný a zachovaný.
Proč superslitiny na bázi niklu nepatří do jedné kategorie kuličkování?

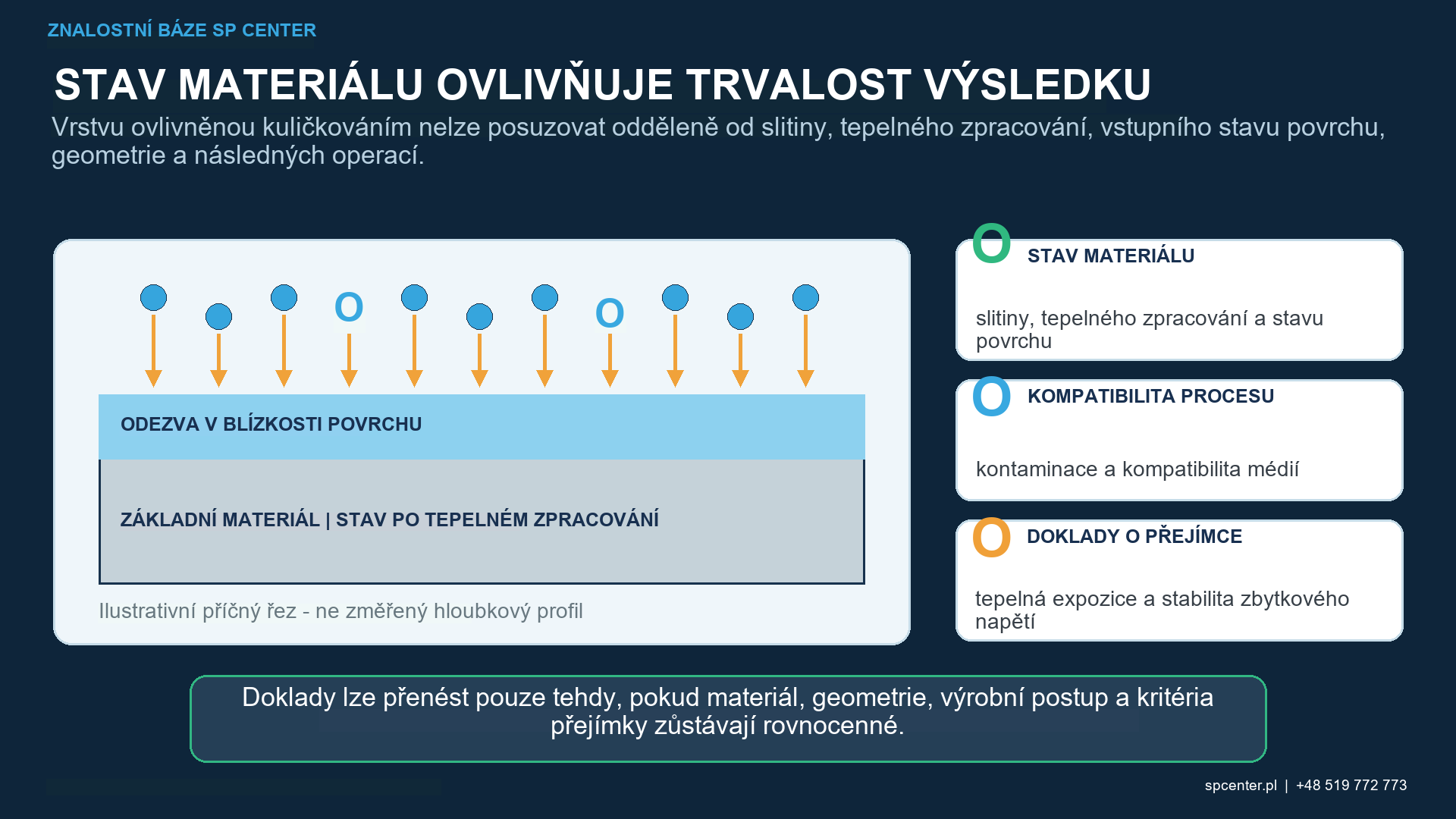

Kované, lité, práškově metalurgicky a aditivně vyráběné superslitiny na bázi niklu mohou mít různé struktury zrn, populace precipitátů, rozložení defektů, povrchové podmínky a reakce na tepelné zpracování. I v rámci jednoho označení slitiny, roztoku a podmínek stárnutí, výrobního postupu a předchozího obrábění může dojít ke změně pevnosti, tažnosti a reakce na opakované nárazy.
Základní linie procesu proto musí identifikovat přesný stav slitiny a materiálu. Výsledek pro IN718, ME3 nebo jinou studovanou slitinu je dokladem pro danou testovanou konfiguraci, nikoli univerzálním limitem pro všechny superslitiny na bázi niklu.
| Díl nebo povrch | Servisní nebo výrobní problém | Zaměření kvalifikace |
|---|---|---|
| Vrtání disku, drážka nebo zaoblení uchycení | Vysoké cyklické napětí, tření a obtížný přístup mohou způsobit, že lokální pokrytí a poškození povrchu bude kritické | Reprezentativní geometrie, přístup, přechodové zóny a limity kontaktních ploch |
| Profil lopatky nebo náběžná hrana | Tenké profily, profil, drsnost a tolerance poškození cizími předměty mohou ovlivnit přijetí | Ochrana profilu a hran, limity textury a doklady o výkonu specifické pro danou aplikaci |
| Chladicí nebo dávkovací otvor | Zachycení média, zaoblení hran, překážka nebo změněná plocha proudění mohou být nepřijatelné | Explicitní ošetření nebo vyloučení, maskování, čištění a metoda kontroly |
| Těsnicí plocha nebo dosedací plocha | Drsnost, tvar a přenosový materiál mohou změnit těsnicí nebo kontaktní chování | Mapa ošetření, povrchová úprava a rozměrové limity, požadavek na čistotu |
| Potažený povrch horkého profilu | Kuličkování, nanášení povlaku a difuzní tepelné zpracování interakce | Řízená procesní sekvence a kvalifikace specifická pro povlak |
| Odlitý, kovaný nebo aditivně vyrobený prvek | Populace vad, struktura zrn, stav povrchu a odezva se mohou lišit | Přesná slitina, postup výroby, tepelné zpracování a reprezentativní stav materiálu |
Tabulka 1. Funkce součásti a postup výroby materiálu určují mapu ošetření a požadované doklady.
Které mechanismy za vysokých teplot je třeba zvážit?
Zvýšená teplota může způsobit relaxaci nebo přerozdělení zbytkových napětí a cyklická plasticita může vyvolat další relaxaci. Rychlost a rozsah závisí na slitině, mikrostruktuře, míře a hloubce tváření za studena, nejvyšší teplotě a teplotě při výdrži, čase, poměru zatížení a počtu cyklů. Odezvu povrchu mohou určovat také oxidace, vysokoteplotní koroze, tečení, fretting a termomechanická únava.
Práce NASA na metodě práškové metalurgie ME3 s kuličkovaným povrchem při pokojové teplotě a 704 °C a publikované případové studie IN718 po definovaných tepelných expozicích ilustrují, že zachování zbytkového napětí je specifické pro materiál a podmínky. Tyto studie podporují potřebu reprezentativní validace; nevytvářejí obecně bezpečnou teplotu ani výrobní recepturu.
Jak by mělo kuličkování zapadat do výrobní sekvence?
Obrábění, broušení, EDM, leštění, čištění, kuličkování, nanášení povlaku, difuzní zpracování a konečná úprava musí být posuzovány jako jeden kontrolovaný postup. Kuličkování nesmí zakrývat trhliny, přeplátování, přelitý materiál, poškození broušením nebo nepřijatelné vady odlitků nebo aditiv. Požadované odstranění vad a kontrola jsou na prvním místě, pokud definice kontrolovaného procesu nestanoví jinak.
Následné leštění nebo lokální zabroušení může odstranit část vrstvy s tlakovými zbytkovými napětími. Pozdější tepelné zpracování může změnit pole zbytkových napětí a mikrostrukturu. Přilnavost a napětí povlaku i difuzní zpracování mohou rovněž záviset na vstupním povrchu. Kvalifikované pořadí, přípustný úběr materiálu a pravomoc ke změně proto musí být výslovně stanoveny.
Jak se řídí média, kontaminace a podmínky nárazu?
Materiál média, velikost, tvrdost, tvar a stav interagují s rychlostí částic, úhlem nárazu, hmotnostním tokem média, expozicí a pevností povrchu. Ocelová média nesmí být považována za všeobecně zakázaná nebo všeobecně přijatelná pro slitinu na bázi niklu. Řídící výkres, specifikace a požadavky zákazníka určují, co je povoleno, zatímco kvalifikace se zabývá zbytky přenosu, čistotou, rizikem koroze nebo oxidace a kompatibilitou s pozdějším povlakem nebo teplem.
Rozbité nebo neshodné částice, přenos cizích médií a nestabilní provozní směs mohou zvýšit drsnost, usazovat materiál nebo způsobit lokální poškození. Segregace médií, doplňování, kontrola a reakční limity musí odpovídat kvalifikovanému procesu. Čištění po kuličkování musí také odstranit volná média bez změny přijatelného povrchu.
Co dokazují intenzita a pokrytí?
| Kontrola nebo doklad | Co se stanoví | Co sama o sobě nestanoví |
|---|---|---|
| Materiál média, velikost, tvrdost, tvar a provozní podmínky | Částice dodávané kvalifikovaným systémem jsou v autorizovaném stavu | Že zbytky přenosu, drsnost nebo mikropoškození jsou na součásti přijatelné |
| Tlak vzduchu nebo rychlost kola, hmotnostní průtok média, uspořádání trysky nebo kola a posuv | Vstupy stroje a geometrie proudu odpovídají řízenému nastavení | Skutečná energie nárazu na každém zahloubeném nebo šikmém povrchu |
| Almenova intenzita z platné saturační křivky | Proud média pro kuličkování je ověřen ve schváleném uspořádání Almen. | Hloubka zbytkového napětí, tepelná stabilita nebo únavová životnost dílu ze slitiny niklu |
| Pokrytí součásti | Požadovaný povrch je pokryt dokladem o nárazu s použitím schválené metody | Že expozice 200 % nebo dodatečná doba se automaticky zlepšují výkon |
| Kontrola povrchu, rozměrů a čistoty | Drsnost, profil, otvory, hrany a zbytky splňují definované limity | Pole podpovrchového zbytkového napětí nebo jeho zachování v provozu |
| Hloubkový profil XRD a reprezentativní tepelně-mechanické testování | Specifikovaná slitina, stav a proces mohou podpořit uvedený požadavek na aplikaci | Přenositelnost na jinou slitinu, geometrii, tepelné zpracování nebo pracovní cyklus |
Tabulka 2. Výsledky řízení procesu, přijetí součásti a výkon aplikace jsou samostatné úrovně dokladů.
SAE J442 a J443 upravují Almenovy nástroje a postupy používané k určení a ověření intenzity kuličkování; SAE J2277 se zabývá stanovením pokrytí. Rozhodující zůstávají kompletní požadavky na řízenou práci. Ani platná křivka nasycení, ani úplné pokrytí nezávisle neprokazují cílovou hloubku zbytkového napětí, absenci mikropoškození, stabilní výkon při vysokých teplotách nebo multiplikátor únavové životnosti.
Jak jsou chráněny tenké hrany, otvory a přesné povrchy?
Náběžné hrany, tenké profily křídel, rohy drážek, chladicí otvory, těsnicí plochy a dokončené kontaktní povrchy mohou být citlivé na zaoblení, deformaci, drsnost, ucpání nebo vtlačené zbytky. Výkres nebo schválený procesní plán musí určit zóny ošetření, vyloučení a přechodu i způsob maskování a čištění.
Pokud kontakt s přípravkem nebo omezená přímá viditelnost brání přístupu, může být nutný kvalifikovaný vícepolohový procesní postup. Musí pokrýt celý požadovaný povrch bez nekontrolované kumulované expozice. Samotná vizuální přístupnost neprokazuje, že úhel a energie částic odpovídají kvalifikovanému uspořádání.

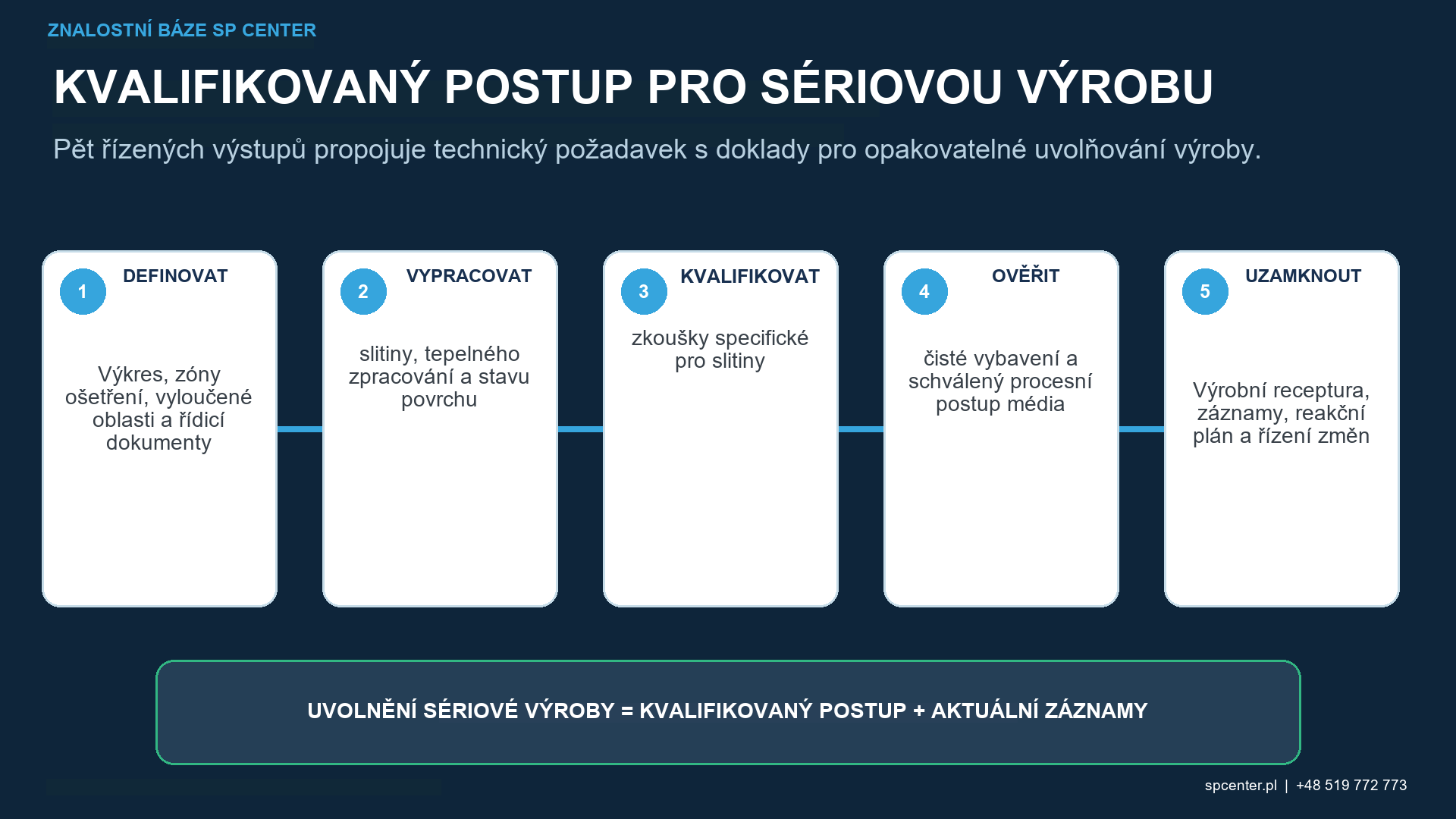

Které doklady podporují tvrzení o aplikaci za vysokých teplot?
Rutinní uvolnění obvykle spojuje sledovatelnost materiálu a procesního postupu, ověřená nastavení zařízení, záznamy o kontrole média, Almenovu intenzitu, pokrytí a předepsané kontroly součásti. Rozsáhlejší tvrzení o funkčních vlastnostech může vyžadovat profily zbytkových napětí měřené rentgenovou difrakcí, řízené odstraňování vrstev, reprezentativní geometrii a tepelné působení a také zkoušky únavy, únavy při zatížení s výdrží, únavy při frettingu nebo termomechanické únavy.
SAE AS7045 klasifikuje měření zbytkového napětí kovových výrobků a hotových dílů. Zvolená metoda, směr, umístění, hloubkové přírůstky, nejistota a difrakční data specifická pro daný materiál musí být vhodné pro rozhodnutí. Výsledky rentgenové difrakce (XRD) na vhodném plochém vzorku nepředstavují automaticky kořen lopatky, drážku nebo hranu chladicího otvoru.

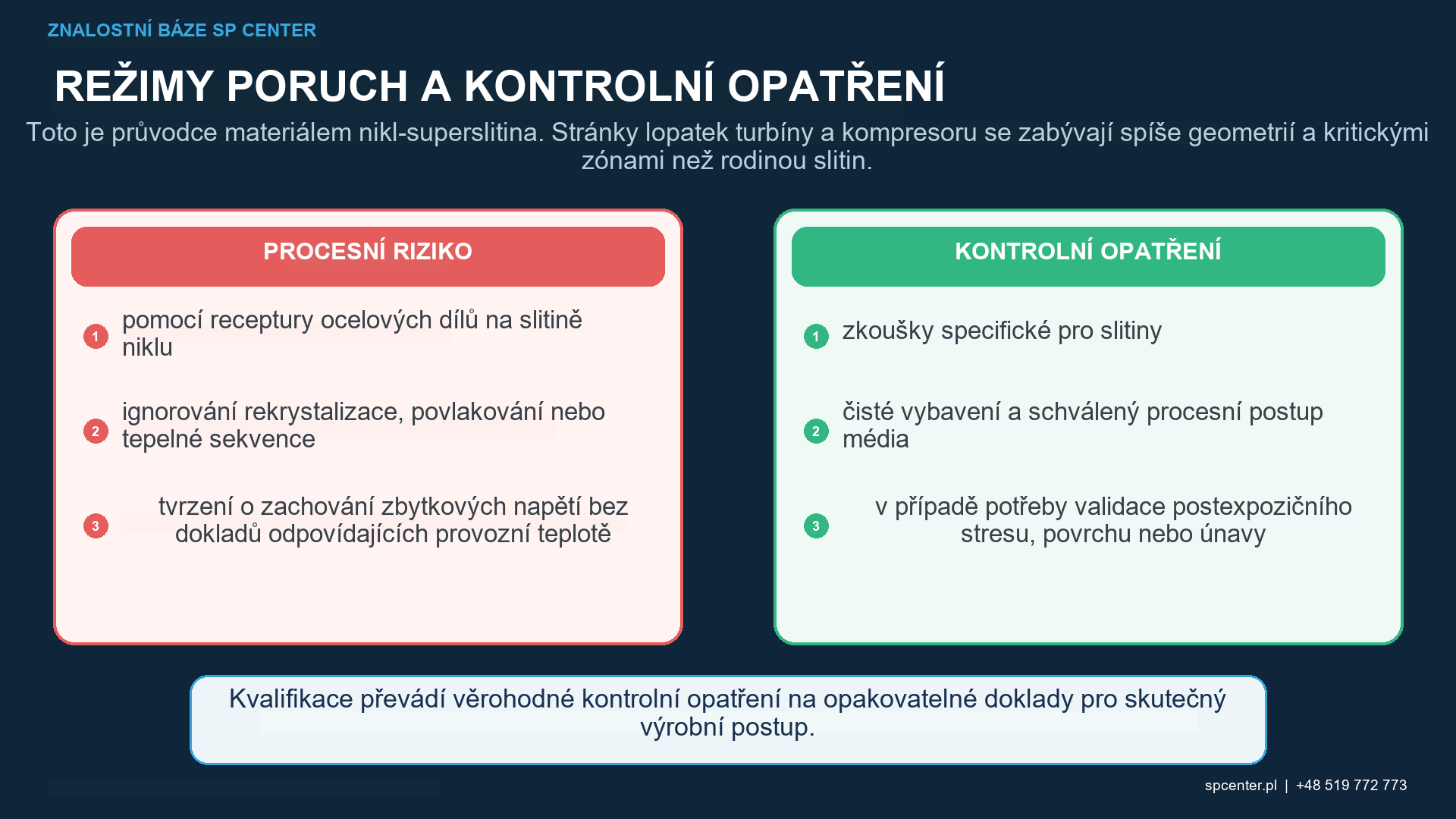

Které nálezy vyžadují zadržení produktu a technické rozhodnutí o dalším nakládání?
- Slitina, výrobní postup nebo podmínky tepelného zpracování se liší od kvalifikované základní hodnoty.
- Byla nalezena trhlina, překrytí, indikace související s vměstky, vrstva přelití nebo nepřijatelná vstupní vada.
- Identita média, provozní směs, čistota nebo nastavení zařízení jsou mimo autorizovaný stav.
- Pokrytí je neúplné nebo se vztahuje na vyloučenou hranu, otvor nebo přesný povrch.
- Drsnost, profil, rozměry, stav otvoru, poloměr hrany nebo zbytky překračují limit.
- Povlak, tepelná expozice, spojování, oprava nebo změna procesu nebyly zahrnuty do kvalifikace.
Zastavte zpracování a zadržte dotčené výrobky od posledního ověřeného vyhovujícího stavu. Zachovejte záznamy o materiálu, šarži, zařízení, médiu, přípravku, Almenově zkoušce a kontrole a vyžádejte si oprávněné rozhodnutí o dalším postupu. Dodatečné kuličkování, leštění ani čištění není automatickou nápravou.
Co by měla obsahovat žádost o nabídku nebo kvalifikační plán?
| Vstup RFQ nebo kvalifikace | Požadovaný detail | Proč je to důležité |
|---|---|---|
| Základní materiál | Přesné označení slitiny, postup tavení nebo práškování, stav odlévání/tváření/aditivace, tepelné zpracování a tvrdost, pokud je to relevantní | Superslitiny na bázi niklu nemají jednotnou odezvu na kuličkování |
| Definice součásti | Řízený výkres, kritické prvky, zóny ošetření a vyloučení, přechody, otvory, tenké hrany a vztažné plochy | Zabraňuje vynechání oblastí a poškození funkčně citlivé geometrie |
| Výrobní postup | Obrábění, broušení, EDM, leštění, čištění, kuličkování, povlakování, difuzní úprava a konečná úprava | Pozdější odstranění nebo teplo může změnit kvalifikovaný stav povrchu |
| Požadavek na kuličkování | Řídící specifikace, média, rozsah intenzity, pokrytí, postup zařízení a jakékoli schválení dodavatele zákazníkem | Zabraňuje importu receptury z oceli nebo jiné součásti |
| Meze akceptace | Drsnost, profil, rozměry, stav hran, čistota, zbytky média, NDT a záznamy | Odděluje shodu proudu od akceptace součásti |
| Prohlášení o servisu a validaci | Vyžaduje se historie teplotně-časového vývoje, cyklického zatížení, prostředí, nátěrového systému a doklady o výkonu | Definuje, zda musí být uvedena tepelná retence, oxidace, tečení-únava nebo TMF |
Tabulka 3. Použitelný požadavek propojuje stav materiálu, funkci součásti, procesní sekvenci a doklady o servisu.
Uveďte také velikost a hmotnost dílu, množství, limity balení a manipulace, obsah certifikátu, stav schválení zdroje, inspekční vzorkování a vlastnictví odchylek a změn. Pokud je řídící specifikace, mapa zpracování nebo tvrzení o přijetí za vysokých teplot nejasné, zajistěte si před zpracováním kontrolované objasnění.
Často kladené otázky
Lze všechny superslitiny na bázi niklu kuličkovat stejným procesem?
Ne. Slitina, výrobní postup, struktura zrna, tepelné zpracování, pevnost, stav povrchu, geometrie a pracovní cyklus ovlivňují povolené okno procesu.
Je receptura pro kuličkování ocelových komponentů vhodná pro superslitinu na bázi niklu?
Ne bez výhrad. Médium, intenzita, expozice a limity přijetí musí být stanoveny pro skutečnou slitinu, stav a vlastnost.
Měří Almenova intenzita zbytkové napětí v dílu?
Ne. Ověřuje se proud média pro kuličkování ve standardizovaném Almenově uspořádání. Zbytkové napětí komponent vyžaduje vhodnou metodu měření a kvalifikovanou interpretaci.
Zůstane zbytkové napětí v tlaku stabilní při jakékoli teplotě turbíny?
Nelze stanovit žádnou univerzální teplotu. Retence závisí na slitině, mikrostruktuře, tváření za studena, teplotě, čase, cyklickém zatížení a zbytku výrobního postupu.
Jsou ocelové broky u niklových superslitin vždy zakázány?
Ne jako univerzální pravidlo. Používejte pouze média povolená příslušným výkresem, specifikací a požadavky zákazníka a posuďte zbytky po přenosu a pozdější tepelné nebo povlakovací operace.
Může kuličkování opravit trhliny, překrytí nebo vady odlitků?
Ne. Vyřazovatelné vady vyžadují před kuličkováním specifikovanou kontrolu a oprávněné rozhodnutí o dalším nakládání; proces nesmí být použit k jejich zakrytí.
Měly by být chladicí otvory opracovány kuličkováním?
Pouze tehdy, když kontrolovaná definice uvádí, jak jsou jejich okraje a vnitřní povrchy ošetřeny nebo vyloučeny a jak je ověřeno ucpání, zachycená média, geometrie a čistota.
Jaké informace jsou potřeba pro posouzení proveditelnosti?
Uveďte slitinu a její stav, výkres a zóny, výrobní sekvenci, specifikaci, požadavky na média a intenzitu, povrchové a rozměrové limity, provozní teplotu a požadované záznamy.
Klíčové poznatky
- Použijte přesnou slitinu na bázi niklu, výrobní postup a podmínky tepelného zpracování.
- Nepřevádějte proces s ocelí nebo jinou superslitinou bez kvalifikace.
- Zacházejte s udržením zbytkového napětí jako s otázkou teploty, času a zatížení, nikoli s jediným teplotním limitem.
- Říďte kompatibilitu médií, zbytky po přenosu, drsnost a vlastnosti přesnosti.
- Oddělte Almenovu intenzitu a pokrytí od integrity a provozního výkonu součásti.
- Kvalifikujte celou výrobní sekvenci, včetně povlaků a pozdějšího tepelného vystavení.
Související průvodci SP Center
- Profil hloubky zbytkového napětí po kuličkování
- Kuličkování a povlakování
- Kuličkování před tepelným zpracováním nebo po něm
- Drsnost povrchu po kuličkování
Technické reference
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
3. SAE AMS2431E: Médium pro kuličkování – obecné požadavky, revize z dubna 2023
4. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
5. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026
6. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
7. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
Poznámka k normám a dokladům: Studie NASA se týkají specifikovaných slitin, podmínek vzorku a expozic. Podporují plánování mechanismu a validace, nikoli univerzální výrobní parametr nebo teplotní limit. Použijte kompletní řízený výkres, specifikaci a požadavky zákazníka.
