Pořadí zvolte podle podkladu, skladby povlaku, přípravy, teploty, rizika kontaminace a požadavků na přepracování – nikoli podle univerzálního pravidla.
Kuličkování se obvykle provádí před finálním nátěrem, protože musí plasticky ovlivnit podklad a pozdější nárazy mohou poškodit mnoho nátěrových systémů. Správný postup je však specifický pro materiál, vrstvu povlaků, metodu přípravy povrchu, teplotu, limity kontaminace, rozměry a řídící specifikaci. Kuličkování po nátěru je speciální postup a neměl by být odvozen bez výslovného zdůvodnění a kvalifikace.
Proč neexistuje univerzální odpověď „před nebo po“?
„Nátěr“ může znamenat barvu, galvanickou, anodickou nebo konverzní vrstvu, tepelný nástřik, PVD nebo CVD nanesení, suchý film, tmel nebo vícevrstvý systém. Jejich tloušťka, tažnost, mechanismus vazby, teplota nanášení a potřeby přípravy se liší. Substrátem může být také ocel, hliník, titan, niklová slitina nebo jiný materiál s různou citlivostí na teplo, chemii a přenos médií.
| Nátěr nebo postup | Hlavní problém sekvence | Kvalifikační otázka |
|---|---|---|
| Barva, polymer nebo systém suchého filmu | Čistota, adhezní profil, maskování a teplota vytvrzování | Zachová příprava a vytvrzení kvalifikovaný kuličkovaný podklad a splní kritéria přijetí povlaku? |
| Elektrolyticky pokovený kovový povlak | Chemická příprava, riziko vodíku u citlivých materiálů, tloušťka a načasování následné úpravy | Definuje kompletní specifikace pokovování sekvenci kuličkování, čištění, vypalování a uvolňování? |
| Anodická nebo konverzní vrstva | Požadavky na leptání, změnu rozměrů, těsnění a korozi | Je stav podkladu po kuličkování a předúpravě kvalifikován pro požadovanou vrstvu? |
| Žárové stříkání | Příprava vazebného povlaku, agresivní profilování, přívod tepla a nanášení povlaku | Odstraní nebo uvolní příprava povrchu nebo teplota zamýšlený efekt kuličkování? |
| PVD, CVD nebo jiný tvrdý povlak | Teplota nanášení, čistota rozhraní a křehká reakce na pozdější náraz | Byl v navrhované objednávce kvalifikován přesný substrát a povlaková vrstva? |
| Odstranění a přepracování povlaku | Úběr základního materiálu, působení vodíku nebo tepla, předchozí kuličkování a kumulativní přepracování | Kdo povoluje restaurování a jaké obnovené kontroly a kvalifikace se vztahují? |
Tabulka 1. Rodina povlaků zužuje okruh otázek, ale nenahrazuje její kompletní specifikaci procesu.
Autorita pro návrh a vlastník povlaku by měli vyřešit pořadí, kde se požadavky střetávají. Dodavatel by neměl předpokládat, že obecná praxe má přednost před výkresem, instrukcemi k opravě, přenesenými požadavky zákazníka nebo schváleným procesem povlakování.
Proč se kuličkování běžně provádí před povlakováním?

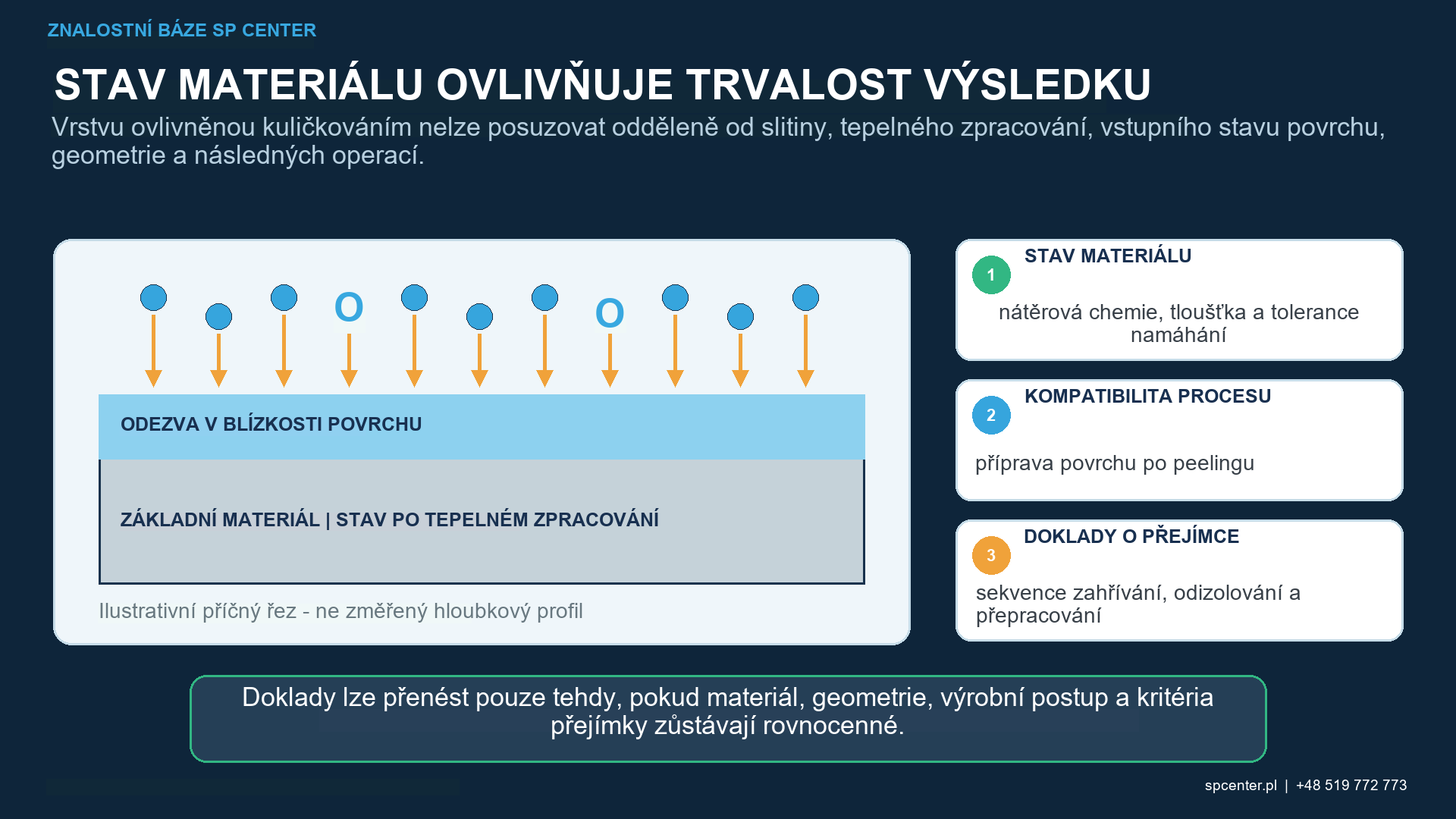

Kuličkování vnáší do povrchu podkladu plastickou deformaci a tlaková zbytková napětí. Provedení před povlakováním zabraňuje přímým nárazům do nanesené vrstvy, která může být křehká, tenká nebo citlivá na přilnavost. Kuličkovaný povrch lze následně vyčistit a povlakovat kvalifikovaným postupem.
Toto běžné uspořádání stále vyžaduje kontrolu. Čištění nebo abrazivní profilování po kuličkování může odstranit materiál nebo změnit drsnost; chemická předúprava může naleptat povrch; teplota nanášení nebo vytvrzování může uvolnit zbytkové napětí; a kontaminace přenesená z média pro kuličkování může ovlivnit adhezi, korozi nebo chemii povlaku.
Kdy je kuličkování po povlakování zvláštním případem?
Kuličkování po povlakování může povlak vtlačit, popraskat, odštípnout nebo delaminovat, změnit jeho tloušťku, otevřít pórovitost a kontaminovat povrch. Musí se proto posuzovat jako samostatný, výslovně schválený proces a kvalifikovat na skutečném podkladu a soustavě vrstev. Úspěšný výsledek na tvárné obětní vrstvě neopravňuje k přenesení postupu na tvrdý nebo křehký povlak.
Nepoužívejte jako jediné kritérium nepatrné viditelné poškození. Adheze, tloušťka, morfologie, koroze, opotřebení a výkon zachovaných součástí se mohou změnit, i když se nátěr jeví jako neporušený.
Jak se odděluje kuličkování od čištění abrazivním tryskáním?
Řízené kuličkování se předepisuje prostřednictvím média, intenzity, pokrytí, expozice, uspořádání zařízení a sledovatelnosti s cílem vytvořit definovaný účinek zlepšující vlastnosti povrchu. Čištění nebo profilování abrazivním tryskáním se předepisuje k dosažení požadované čistoty a profilu povrchu pro povlakování. Skutečnost, že oba procesy urychlují částice, z nich nedělá tutéž operaci.
Pokud jsou vyžadovány oba postupy, musí výrobní postup stanovit jejich pořadí, řízení médií, oddělení kvůli kontaminaci, přídavek na úběr materiálu a kontroly. ASTM D4417 se omezuje na měření profilu otryskaných ocelových povrchů; nejde o univerzální metodu měření drsnosti každé kuličkované součásti nebo povlakového systému.

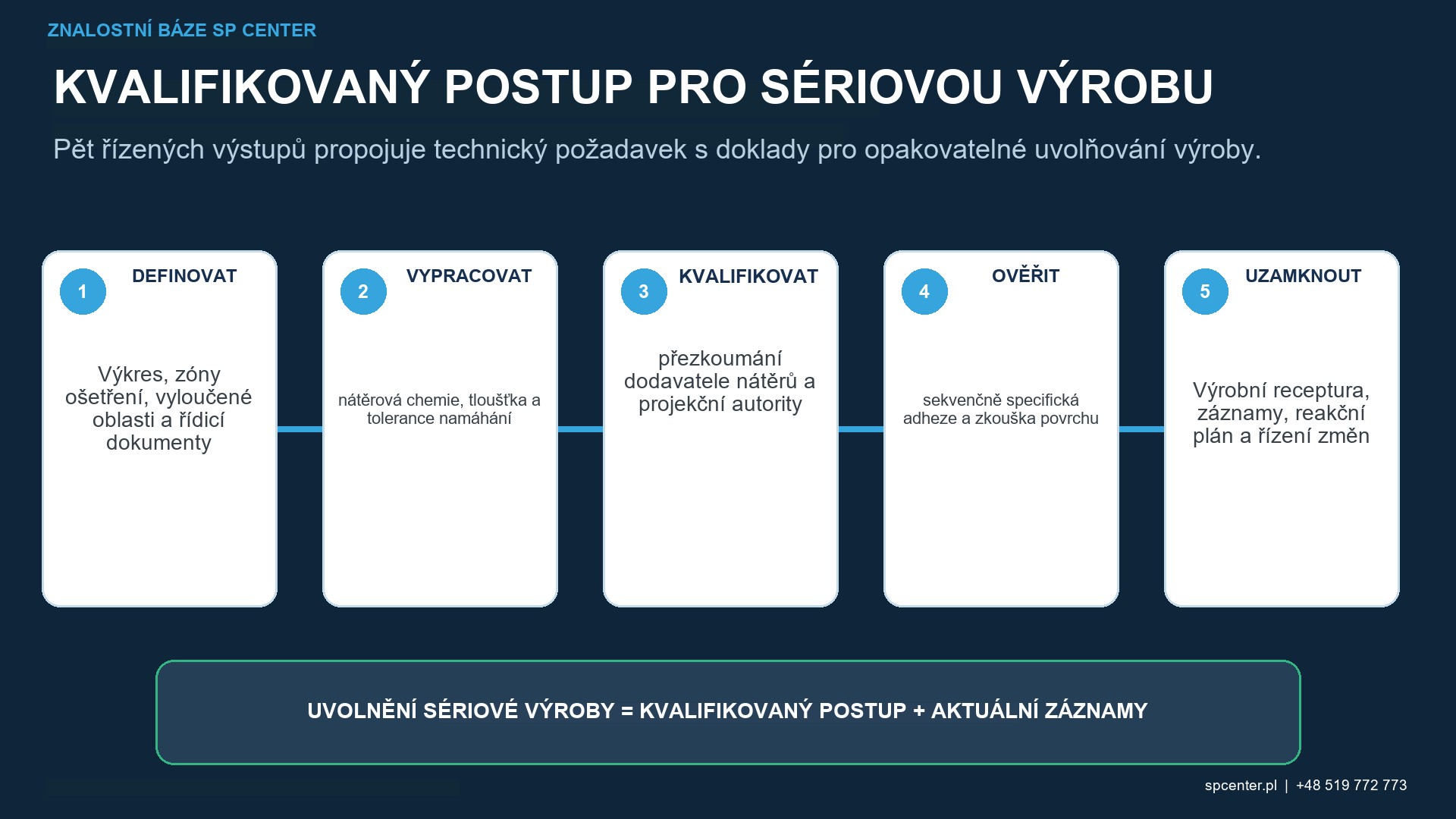

Jaké doklady jsou vyžadovány u každé výstupní brány?
| Úroveň dokladů | Typické doklady | Co sama o sobě nestanoví |
|---|---|---|
| Proces kuličkování | Stav pracovního média, platné doklady o nasycení, intenzita, pokrytí a záznamy o konfiguraci | Přilnavost povlaku nebo zachovaný výkon po přípravě a vytvrzení |
| Substrát před povlakováním | Čistota, znečištění, drsnost nebo profil, rozměry a definovaný stav povrchu | Vyhovující intenzita kuličkování nebo odolnost povlaku |
| Přijetí povlaku | Identita materiálu, tloušťka, zkouška adheze nebo vazby, vzhled, pórovitost a vytvrzení dle potřeby | Hloubka zbytkového napětí nebo únavová životnost povlakované součásti |
| Výkon součásti | Koroze, zbytkové napětí, únava, opotřebení nebo funkční testy, kde je to vyžadováno | Automatický přenos na jinou vrstvenou vrstvu povlaku, geometrii nebo službu |
| Sledovatelnost a rozhodnutí o dalším nakládání | Propojené šarže, revize procesního postupu, procesní záznamy, neshody a schválené přepracování | Technická vhodnost bez podkladových kvalifikovaných dokladů |
Tabulka 2. Doklad o povlaku nemůže nahradit záznam o kuličkování a záznam o kuličkování nemůže sloužit k uvolnění povlaku.
Zkoušky povlaků musí odpovídat typu povlaku a použitému požadavku. ASTM D3359 se například zabývá hodnocením páskových zkoušek pro relativně tvárné povlakové filmy na kovových podkladech a je omezen v úrovních adheze, které dokáže rozlišit. Neměl by být označován za univerzální test adheze pro každý tvrdý, silný nebo vícevrstvý povlak.
Jak se řídí tepelné zpracování, odstraňování nábojů a přepracování?
Postup by měl zaznamenávat maximální relevantní teplotu a čas po kuličkování a posoudit, zda se může stav zbytkového napětí v substrátu uvolnit. U citlivých vysokopevnostních materiálů a elektrochemických procesů může příslušná specifikace pokovování také řídit odlehčení napětí, opatření proti vodíkovému křehnutí a dobu vypalování. Tyto požadavky musí vycházet z řídícího procesu, nikoli z obecného článku.
Odstranění nátěru může napadnout nebo odstranit základní materiál, změnit topografii a rozměry povrchu nebo zavést novou chemickou a vodíkovou expozici. Může také odhalit, že součást již prošla jedním nebo více cykly kuličkování. Odstranění, oprava, obnovení kuličkování a opětovné nanesení nátěru vyžadují výslovné technické oprávnění a definovaný postup kontroly a rekvalifikace.

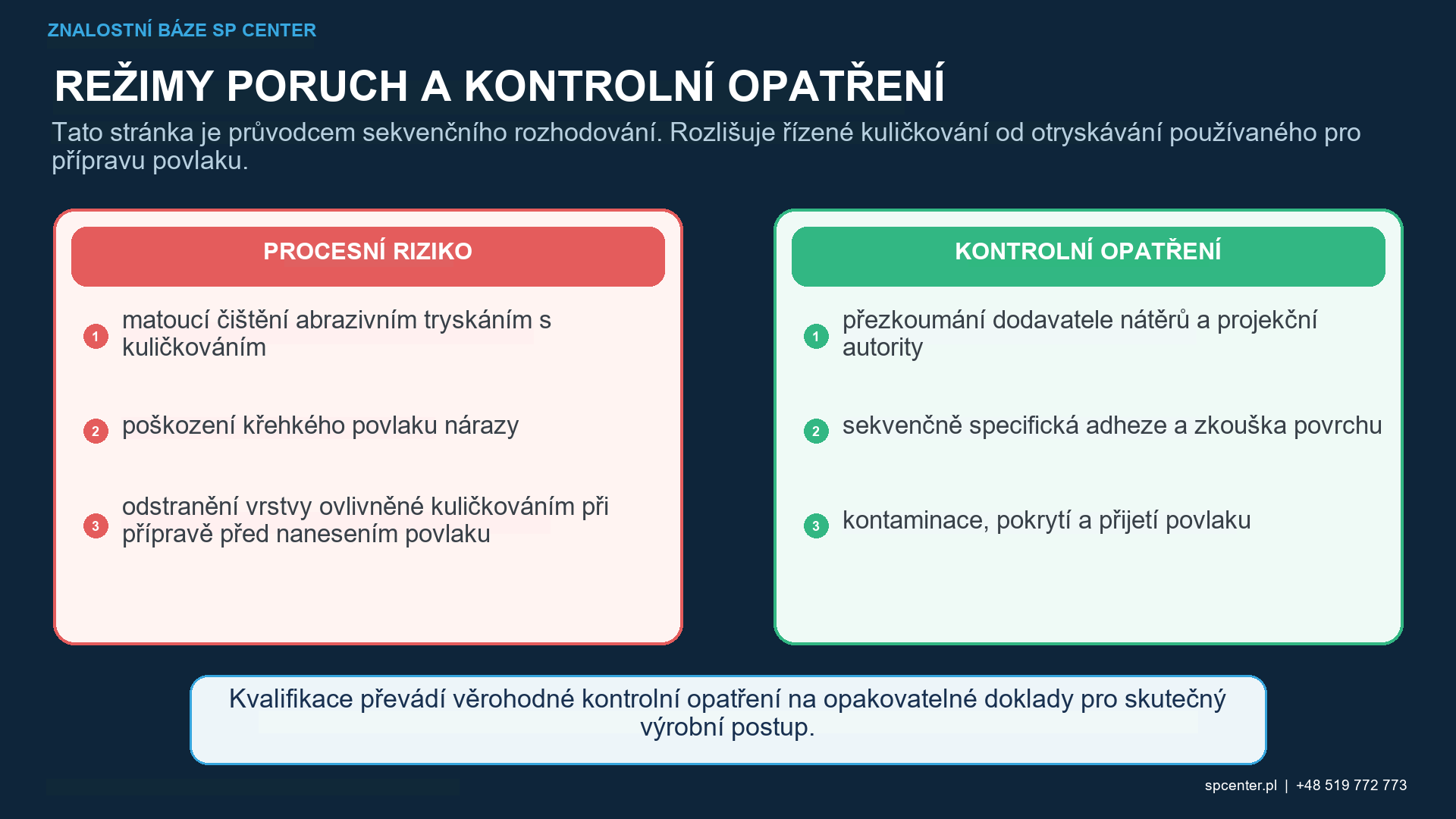

Které poruchy vyžadují omezení?
- Abrazivní tryskání je zaznamenáno nebo akceptováno jako kuličkování nebo naopak.
- Příprava pro povlakování bez přezkoumání odstraní nebo změní kvalifikovaný kuličkovaný povrch.
- Neschválené kuličkování po povlakování způsobí popraskání, odštípnutí, vtlačení nebo delaminaci povlaku.
- Médium pro kuličkování přenáší do procesu nanášení povrchové úpravy nepřijatelnou kontaminaci.
- Teplota vytvrzování nebo nanášení překračuje kvalifikovaný tepelný postup.
- Maskovací hranice zanechávají nesprávné nebo nechráněné přechodové zóny.
- Odstraňování povlaků a opakované kuličkování se provádí bez kontroly kumulativní historie.
Zastavte a izolujte produkt od posledního ověřeného přijatelného stavu. Propojte záznamy o kuličkování, čištění, nanášení a tepelném zpracování, uchovávejte doklady a získejte požadované technické nebo zákaznické rozhodnutí. Dodatečné kuličkování, odstraňování povlaků nebo opětovné nanášení povlaků není automatickou opravou.
Co by měla obsahovat poptávka nebo objednávka?
| Vstup RFQ | Rozhodování povoleno | Zabránění nejednoznačnosti |
|---|---|---|
| Řízený výkres a úplné specifikace procesu | Stanovuje smluvní sled a autoritu pro přijetí | Dodavatel vymýšlí objednávku z běžné praxe |
| Základní materiál, tepelné zpracování a vstupní povrch | Podporuje přezkoumání kuličkování, chemických a tepelných operací a rizika poškození | Jedna cesta se používá na různé stavy substrátu |
| Systém a příprava povlaku | Definuje chemii, vrstvy, tloušťku, maskování, profil, čištění a vytvrzování | Název povlaku je považován za kompletní proces |
| Mapy ošetření a vyloučení | Koordinuje kuličkované a povlakované zóny a hranice přechodů | Maska chrání operaci, ale brání jiné |
| Autorizace pro odstraňování, opravy a opakované kuličkování | Řídí kumulativní úběr materiálu a expozici | Neschválené přepracování mění rozměry nebo integritu povrchu |
| Požadované záznamy a testy uvolnění | Vytváří jeden sledovatelný balíček dokladů | Certifikáty o kuličkování a povlakování nelze propojit se stejným dílem nebo šarží |
Tabulka 3. Cenová nabídka má zahrnovat jeden integrovaný postup povrchové úpravy, i když jeho jednotlivé kroky provádějí různí dodavatelé.
Definujte logistiku a konzervaci mezi operacemi: maximální zpoždění tam, kde je kontrolováno, čistota, balení, ochrana proti korozi a odpovědnost za vstupní kontrolu u každého dodavatele. Pokud chybí kontrolovaná sekvence nebo autorizace pro přijetí, vyžádejte si před zpracováním formální vysvětlení.
Často kladené otázky
Mělo by se kuličkování obvykle provádět před povlakováním?
Často ano, protože kuličkování působí na substrát plasticky a pozdější náraz může poškodit povlak. Toto není univerzální pravidlo; postup určuje řízený výkres, specifikace povlaku a kvalifikovaný výrobní postup.
Lze povlakovaný díl kuličkovat?
Pouze výslovně schváleným a kvalifikovaným postupem. Náraz může způsobit praskání, odštípnutí, promáčknutí nebo delaminaci povlaku, změnu tloušťky a kontaminaci povrchu, ačkoli specializované systémy mohou záměrně použít jiný postup.
Je abrazivní tryskání po kuličkování přijatelné?
Pouze tehdy, když schválený postup to definuje a kvalifikuje. Abrazivní čištění se zaměřuje na čistotu nebo profil, nikoli na intenzitu kuličkování, a může odstranit materiál, změnit drsnost nebo ovlivnit kuličkovaný povrch.
Vytváří kuličkování automaticky správný profil povlaku?
Ne. Textura po kuličkování může, ale nemusí splňovat požadavky dodavatele povlaku na profil a čistotu. Pro skutečný systém povlaku použijte předepsanou metodu přípravy a měření.
Může teplota vytvrzování povlaku uvolnit zbytková napětí vytvořená kuličkováním?
Teplota a čas mohou uvolnit zbytkové napětí v závislosti na materiálu a stavu substrátu. Tam, kde je důležitý zachovaný efekt, vyžaduje kompletní tepelná expozice technické posouzení a v případě potřeby validaci.
Co se stane, když je nutné povlak odstranit?
Odstranění může odstranit základní materiál, změnit drsnost, způsobit chemické nebo vodíkové problémy a odhalit předchozí poškození. Oprava vyžaduje kontrolovanou autoritu, kontrolu rozměrů a povrchu a obnovené procesní doklady.
Dokazuje dobrá přilnavost povlaku, že kuličkování bylo správné?
Ne. Přilnavost potvrzuje pouze definovaný výsledek zkoušky povlaku. Intenzita kuličkování, pokrytí, stav substrátu a jakýkoli požadavek na zachovanou únavu nebo zbytkové napětí zůstávají oddělené.
Která změna může vyžadovat rekvalifikaci?
Příklady zahrnují substrát nebo tepelné zpracování, médium pro kuličkování nebo intenzitu, přípravu povrchu, chemii nebo dodavatele povlaku, tloušťku vrstvy, cyklus vytvrzování, maskování, postup odstraňování, geometrii nebo metodu přijetí.
Klíčové poznatky
- Kuličkování před povlakováním je běžné, ale není to automatické pravidlo.
- Kvalifikujte skutečný substrát, vrstvu povlaku, přípravu a tepelný cyklus.
- Oddělte řízené kuličkování od čištění nebo profilování abrazivním tryskáním.
- Zabraňte tomu, aby čištění, leptání, broušení nebo tepelné působení neúmyslně změnily kuličkovanou vrstvu.
- Kuličkování, stav povrchu před povlakováním, povlak a užitné vlastnosti součásti uvolňujte na základě samostatných dokladů.
- Odstranění povlaku a opakované kuličkování řiďte na základě výslovného oprávnění k přepracování.
Související průvodci SP Center
- Opracování kuličkováním před nebo po broušení?
- Kuličkování před nebo po tepelném zpracování?
- Drsnost povrchu po kuličkování
- Kuličkování a vodíková křehkost
Technické reference
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
3. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
4. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
5. ASTM D4417-21, provozní měření profilu povrchu otryskané oceli
6. ASTM D3359-23, Hodnocení adheze pomocí páskové zkoušky
Poznámka k normě: Typ povlaku, substrát a požadavky zákazníka určují, které normy pro přípravu a přijetí se použijí. Před použitím je nutné zkontrolovat omezení rozsahu každé uvedené metody.
