SAE J442 a J443 | SP Center

Ako meracie nástroje, postupy intenzity a akceptácia komponentov zapadajú do riadenej metódy guľôčkovania

SAE J442 a SAE J443 majú odlišné, ale vzájomne sa dopĺňajúce úlohy. J442 stanovuje požiadavky na vybavenie a pomôcky používané na stanovenie a overenie intenzity guľôčkovania, zatiaľ čo J443 opisuje postup stanovenia a overenia intenzity. Ani jeden dokument nemení výsledok Almenovej skúšky na doklad o stupni pokrytia súčiastky, zvyškových napätiach alebo únavovej životnosti. Technicky obhájiteľný proces udržiava merací systém, konfiguráciu guľôčkovania, kontrolu súčiastky a technickú validáciu prepojené, ale jasne oddelené.

Obrázok 1. J442 sa zaoberá meracími nástrojmi a spotrebným materiálom; J443 sa zaoberá postupmi používanými na odvodenie a overenie intenzity guľôčkovania.

Aký je prínos každého dokumentu?

Úloha dokumentu	Primárna inžinierska otázka	Typické kontrolované prvky
SAE J442	Sú zariadenia a materiály vhodné na stanovenie a overenie intenzity?	Almenove pásy, držiaky, kalibre a súvisiace požiadavky identifikované v aktuálnom vydaní
SAE J443	Ako sa odvodzuje a overuje intenzita guľôčkovania kontrolovaným postupom?	Postup merania, saturácia alebo overovacia cesta, vyhodnotenie výsledkov a záznamy
SAE J2597	Ako možno vyhodnotiť počítačom generovanú krivku saturácie?	Vstupné údaje, schválený výpočtový postup, výsledok krivky a preskúmanie
Špecifikácia dielu alebo zákazníka	Ktoré požiadavky na intenzitu, umiestnenie, frekvenciu a akceptáciu platia?	Zóny na výkrese, označenie Almenovho pásika, medze, doplňujúce požiadavky a požiadavky na uvoľnenie

Tabuľka 1. Hierarchia zmluvných výkresov a špecifikácií určuje, ktoré revízie, limity, frekvencia a doplnky zákazníka platia. Podrobné požiadavky je potrebné konzultovať s kontrolovanou normou.

Čo vám vlastne hovorí Almenova intenzita?

Almenov pásik reaguje na prúd média pri guľôčkovaní zakrivením, ktoré sa po definovanej expozícii a manipulácii meria ako výška oblúka. Stanovená intenzita vyjadruje účinok tohto prúdu za štandardizovaných referenčných podmienok. Nejde o priame meranie rýchlosti média, energie nárazu, zvyškových napätí v súčiastke ani pokrytia povrchu.

Porovnateľné výsledky vyžadujú viac než len rovnaké numerické nastavenie stroja. Označenie a stav pásu, držiak, meradlo, montážna poloha, geometria trysky alebo kolesa, médium, vzdialenosť, uhol, pohyb a expozícia ovplyvňujú reťazec merania. Výsledok bez sledovateľnosti konfigurácie je ťažké obhájiť počas kvalifikácie, auditu alebo kontroly nezhody.

Obrázok 2. Pás, držiak, meradlo, umiestnenie a konfigurácia guľôčkovania tvoria jeden kontrolovaný merací systém.

Ako by sa mal riadiť merací systém Almen?

Potvrďte použité revízie, označenie pásu, požadovaný rozsah intenzity, miesto a frekvenciu overenia.
Použite pásy, držiaky, meradlá a podporné zariadenia, ktoré spĺňajú príslušné kontrolované požiadavky.
Skontrolujte a identifikujte pás a držiak a pred meraním overte stav a stav meradla.
Namontujte držiak do schválenej polohy a reprodukujte kvalifikovanú konfiguráciu guľôčkovania.
Vykonajte požadovanú postupnosť stanovenia alebo overenia intenzity bez neschválených zmien parametrov.
Zaznamenajte surové údaje, výsledok, konfiguráciu, rozhodnutie o prijatí a akékoľvek vyšetrovanie alebo opakované meranie.

Podrobné kroky podmieňovania, merania a prijatia musia vychádzať z použitého vydania noriem J442, J443 a špecifikácie procesu zákazníka. V prípade konfliktu medzi dokumentmi alebo chýbajúceho požadovaného doplnku by sa práca mala pozastaviť na kontrolované technické objasnenie.

Aký je rozdiel medzi stanovením a overením intenzity?

Stanovenie intenzity určuje intenzitu definovanej konfigurácie prúdu média pri guľôčkovaní pomocou príslušného postupu s krivkou nasýtenia. Bežné overenie kontroluje, či schválený proces naďalej poskytuje požadovanú intenzitu pri definovaných overovacích podmienkach. Rozhodujúca procesná špecifikácia určuje, kedy sa vyžaduje každý z týchto postupov a ako sa výsledky akceptujú.

Jeden výsledok overenia by sa nemal považovať za nadčasovú vlastnosť stroja. Opotrebovanie, stav pracovného média, zmena tlaku alebo rýchlosti kolesa, zmeny trysky alebo kolesa, pohyb a údržba upínacieho prípravku môžu zmeniť prúd. Reakčné plány musia definovať zadržanie, vyšetrovanie, obnovu a požadované opätovné overenie.

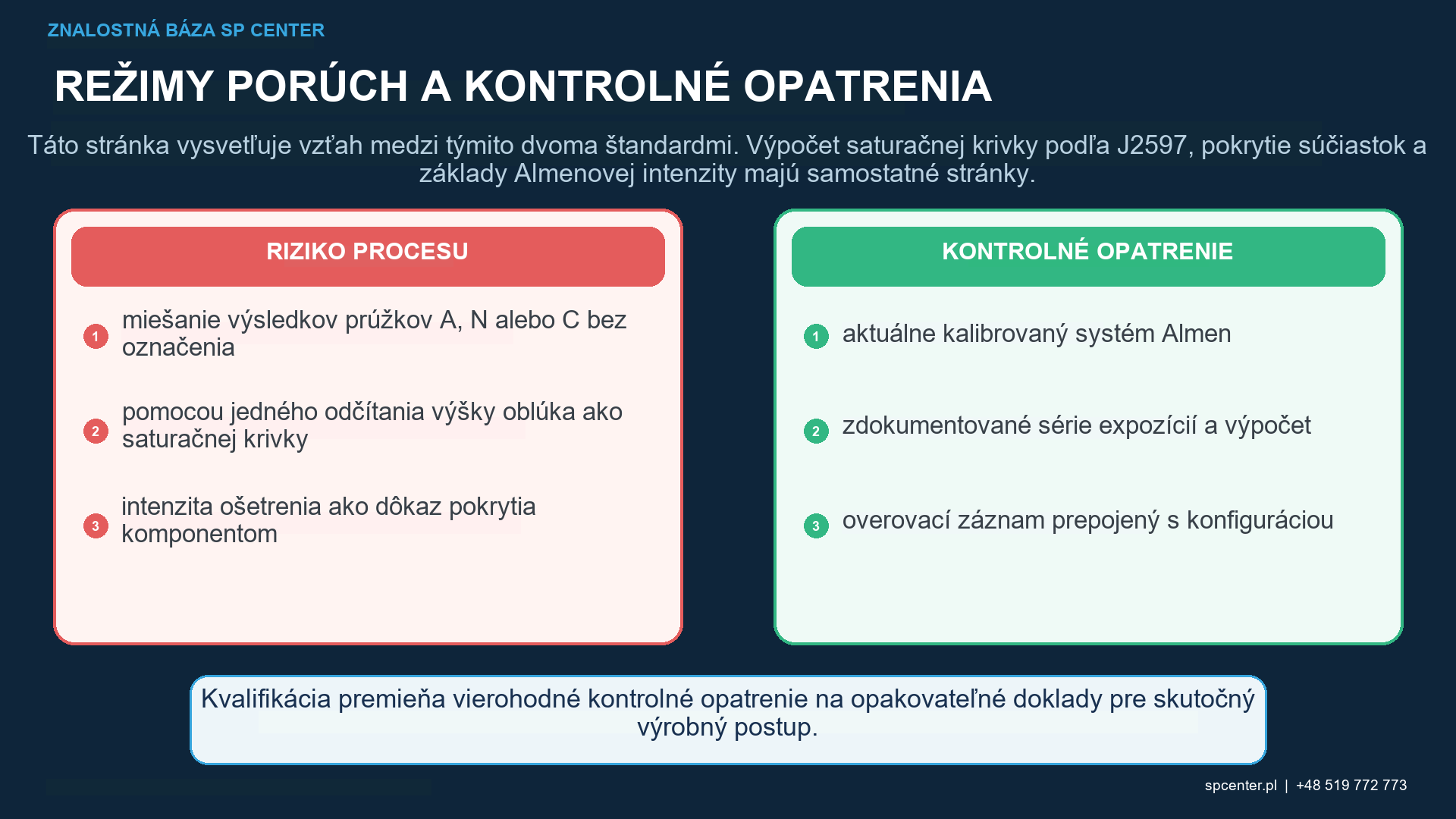

Ktoré poruchy zneplatňujú výsledok merania?

Kontrolný bod	Mechanizmus poruchy	Požadovaná reakcia
Testovací prúžok	Nesprávne označenie, poškodenie, nesprávna manipulácia alebo neistá identita	Výsledok nepoužívajte; oddeľte a zopakujte s vyhovujúcim materiálom
Držiak a umiestnenie	Nesprávna orientácia, montáž, prístup alebo neschválená poloha	Obnovte schválenú konfiguráciu a zopakujte príslušné overenie
Meradlo a odčítanie	Znečistené kontaktné plochy, nestabilné uloženie, nesprávne nulovanie alebo neplatný stav	Zastavte, skontrolujte merací systém a zopakujte podľa potreby
Konfigurácia guľôčkovania	Zmenený tlak, prietok, rýchlosť kolesa, tryska, vzdialenosť, uhol, médium alebo pohyb	Zastavte ovplyvnenú výrobu a postupujte podľa schválenej reakcie a rekvalifikačnej cesty

Tabuľka 2. Zhodný numerický výsledok neospravedlňuje neplatný merací systém alebo neschválenú konfiguráciu.

Ktoré úrovne dokladov musia zostať oddelené?

Doklad	Čo preukazuje	Čo zostáva oddelené
Stanovenie intenzity krivky nasýtenia	Odvodená intenzita pre definovanú konfiguráciu prúdu média na guľôčkovanie	Pokrytie komponentov a akceptácia povrchu
Rutinná kontrola intenzity	Opakovateľnosť prúdu média pri guľôčkovaní za schválených overovacích podmienok	Profil zvyškového napätia a únavové vlastnosti
Kontrola pokrytia	Pokrytie požadovaného povrchu komponentu rázom schválenou metódou	Zhoda meracieho systému Almen
Validácia komponentu	Požadovaná odozva komponentu pre kvalifikovaný materiál, geometriu a procesný postup	Automatické prijatie neskoršej výroby bez špecifikovaných kontrol

Tabuľka 3. Overenie procesu, prijatie povrchu komponentu a validácia komponentu odpovedajú na rôzne otázky a nesmú sa navzájom nahrádzať.

Obrázok 3. Almenova intenzita overuje prúd média pri guľôčkovaní za definovaných podmienok; pokrytie a úžitkové vlastnosti súčiastky vyžadujú samostatné doklady.

Čo by sa malo zaznamenať pre sledovateľnosť?

Použiteľný výkres, špecifikácia procesu, doplnok zákazníka a revízia dokumentu.
Stroj a umiestnenie, upínací prípravok, poloha držiaka, konfigurácia trysky alebo kolesa a naprogramovaný pohyb.
Identifikácia a stav pracovného média, tlak alebo rýchlosť kolesa, prietok vzduchu a média, ak je to relevantné, vzdialenosť a uhol.
Označenie a identifikácia pásu plus požadovaný stav držiaka a meradla.
Nespracované údaje, hodnoty expozície, krivka nasýtenia alebo výsledok overenia, jednotky a rozhodnutie o prijatí.
Identita operátora alebo systému, dátum a čas, odchýlky, opakovania, údržba a akcie reakčného plánu.

Často kladené otázky

Aký je rozdiel medzi SAE J442 a J443?

J442 sa zaoberá nástrojmi a materiálmi používanými na stanovenie a overenie intenzity guľôčkovania. J443 sa zaoberá postupmi používanými na odvodenie a overenie intenzity. Presné požiadavky určujú použité revízie a dokumenty zákazníka.

Meria Almenov pás zvyškové napätie v súčiastke?

Nie. Poskytuje štandardizovanú odozvu na prúd guľôčkovania. Zvyškové napätie v súčiastke je iná charakteristika a vyžaduje si samostatný postup merania alebo validácie, ak je špecifikovaný.

Dokazuje správna intenzita pokrytie 100 %?

Nie. Intenzita a pokrytie sú nezávislé akceptačné charakteristiky. Pokrytie sa musí skontrolovať na požadovanom povrchu komponentu schválenou metódou.

Môže byť jeden Almenov výsledok prenesený na iný stroj alebo prípravok?

Nie na základe predpokladu. Výsledok patrí k definovanej konfigurácii a umiestneniu. Prenos vyžaduje kontrolu podľa schváleného postupu a platných kvalifikačných pravidiel.

Môže softvér J2597 nahradiť zariadenia kompatibilné s J442?

Nie. Počítačová generácia vyhodnocuje namerané údaje; nenahrádza zodpovedajúce pásy, držiaky, kontrolu meradla ani platnú fyzickú postupnosť merania.

Čo by sa malo stať po overení mimo limitu?

Dotknutá výroba sa musí zadržať a treba postupovať podľa schváleného reakčného plánu. Vyšetrovanie musí zahŕňať merací systém, konfiguráciu guľôčkovania, časové obdobie, vplyv na výrobok a potrebné opätovné overenie alebo rekvalifikáciu.

Kľúčové poznatky

J442 riadi nástroje a spotrebný materiál; J443 riadi postup určovania a overovania intenzity.
Almenova intenzita charakterizuje prúd média na guľôčkovanie za definovanej referenčnej konfigurácie, nie úplnú odozvu komponentu.
Pás, držiak, meradlo, umiestnenie a nastavenia procesu tvoria jeden riadený reťazec merania.
Intenzita, pokrytie a výkon komponentu sú samostatné úrovne dokladov.
Merania mimo limitu alebo neplatné merania vyžadujú zadržanie a zdokumentovanú reakciu, nie pohodlné opakovanie bez vyšetrovania.
