Vzdálenost trysky při kuličkování: stopa proudu, pokrytí a opakovatelnost

Definujte vztažnou bod trysky, směr měření a toleranci, poté kvalifikujte odstup spolu s úhlem, stopou, pohybem a celým pneumatickým proudem

Odstup trysky mění rozptyl proudu, lokální stopu a chování částic mezi výstupem z trysky a součástí. Může proto ovlivnit lokální intenzitu, míru pokrytí, přístup a opakovatelnost. Platná vzdálenost není univerzálním nastavením: patří ke kvalifikované kombinaci trysky, přívodu vzduchu, hmotnostního průtoku média, média, úhlu, pohybu, nástrojů a geometrie součásti.

Jak odstupová vzdálenost ovlivňuje proud média pro kuličkování?

Změna související se vzdáleností	Možný procesní efekt	Proč neplatí žádné univerzální pravidlo
Kratší odstup	Může dojít k užší stopě a vyšší lokální expozici	Konstrukce trysky, zrychlení částic, úhel a proudění média mohou změnit odezvu
Delší odstup	Může dojít k širší stopě, většímu rozptylu a nižší energii částic	Proudění vzduchu, velikost a hustota částic určují ztrátu rychlosti a šíření proudu
Změna zakřivení povrchu	Vzdálenost a úhel dopadu se mění podél jedné naprogramované dráhy	Stejné souřadnice robota nevytvářejí stejnou lokální geometrii
Opotřebení nebo výměna trysky	Geometrie výstupu, proud Počátek a stopa se mohou posunout	Nominální poloha nástroje nedokazuje, že fyzický proud zůstal ekvivalentní
Chyba umístění upínacího přípravku nebo součásti	Celá dráha se může pohybovat vzhledem k hranicím ošetření	Správný program může běžet na nesprávně umístěné součásti

Tabulka 1. Vlivy vzdálenosti jsou tendence, které vyžadují kvalifikaci specifickou pro konfiguraci, nikoli pevné zákony pro každý stroj.

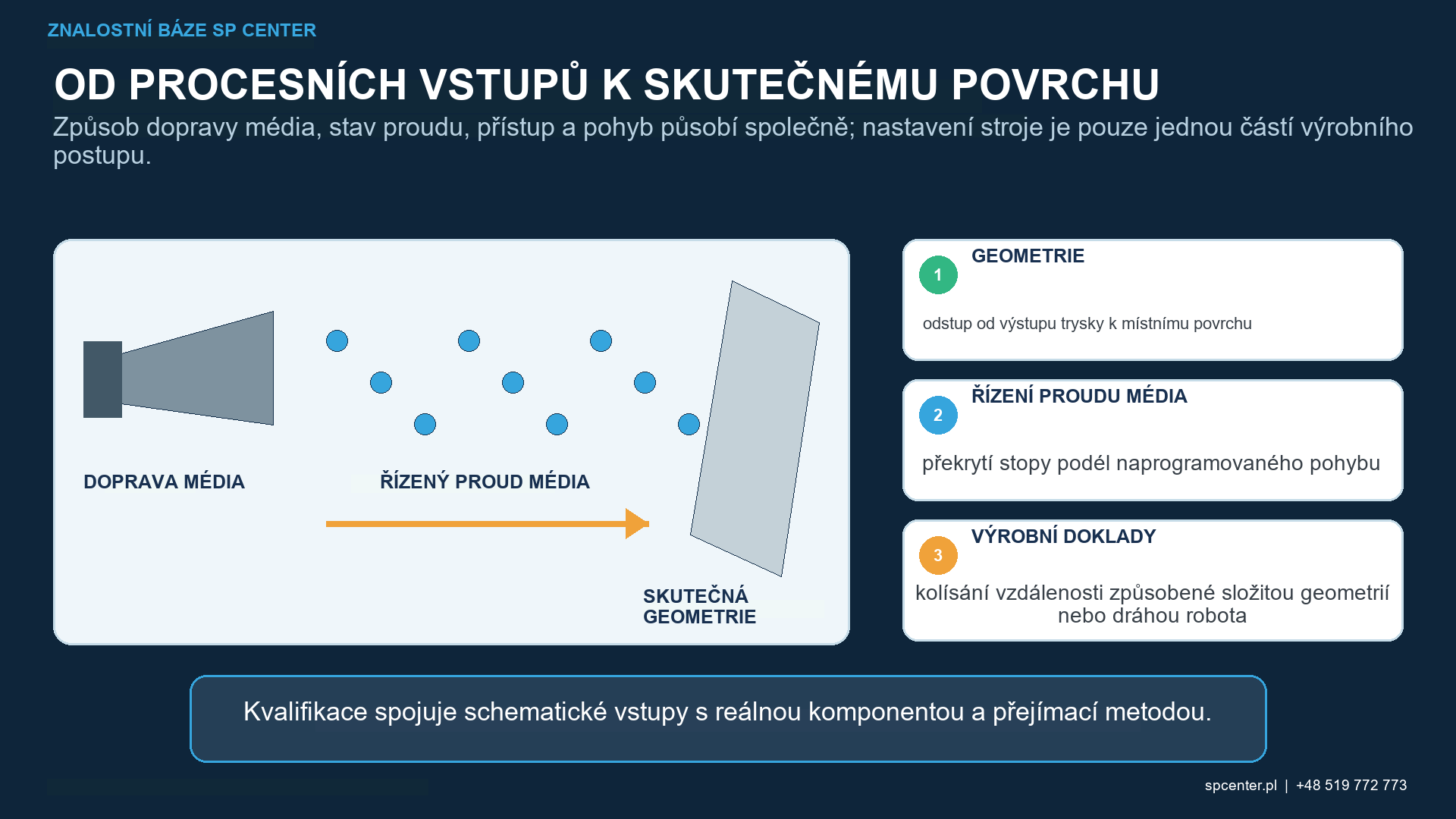

Poté, co částice opustí pneumatickou trysku, se proud může rozcházet a interagovat s okolním vzduchem. Velikost, hustota a tvar částic ovlivňují, jak snadno se mění rychlost a směr. Kratší nebo delší vzdálenost musí být proto vyhodnocena s ohledem na skutečnou trysku a provozní médium, spíše než kopírováním hodnoty z jiného procesu.

Vzdálenost také mění geometrickou stopu. Úzká stopa může zvýšit citlivost na chybu dráhy a překrytí; široká stopa může dosáhnout vyloučených zón nebo ztratit užitečnou definici. Ani jedna z podmínek neprokazuje specifikované pokrytí.

Jak by měla být definována vzdálenost trysek?

Řídicí prvek	Požadovaná definice	Ověření
Vztažný bod vzdálenosti	Rovina výstupu trysky nebo jiný schválený fyzický vztažný bod	Výkres, návod k instalaci nebo ověřený digitální model
Směr měření	Podél osy trysky, lokální normála nebo výslovně definovaná konstrukce	Opakovatelná metoda nastavení a pomůcka pro kontrolu
Tolerance	Povolený rozsah v příslušných místech dráhy	Kontrola nastavení, ověření robota nebo upínacího přípravku a mez reakce
Pohyb a překrytí	Rychlost, index, sekvence průchodů a hranice ošetření	Mapování stopy nebo pokrytí na reprezentativní geometrii
Umístění nástroje a dílu	TCP trysky, vztažný bod upínacího přípravku a uložení součásti	Kalibrace, kontrola referencí a potvrzení prvního cyklu
Stav trysky	Typ, otvor, opotřebení limit, držák a pravidlo pro výměnu	Periodická kontrola a ověření po výměně

Tabulka 2. Číselná hodnota je opakovatelná pouze po definování jejího počátku, směru, tolerance a metody ověření.

„Vzdálenost k dílu“ je nejednoznačná na zaoblení, otvoru, zakřiveném profilu křídla nebo měnící se stěně. Procesní dokument by měl identifikovat vztažný bod trysky a odpovídající bod nebo konstrukci povrchu na součásti. Měl by také definovat, jak se hodnota kontroluje před a během výroby.

Jak úhel, posuv a překrytí interagují se vzdáleností?

Změna odstupu mění šířku stopy a rozložení energie, takže dříve kvalifikovaná rozteč nebo index posuvu již nemusí vytvářet stejné překrytí. Současně se může změnit i úhel dopadu, zejména na zakřivené geometrii nebo když je dráha robota posunuta bez přepočtu.

Kvalifikace mapuje celou dráhu: hranice ošetření, nejméně dostupné prvky, zóny spuštění a zastavení, obraty, segmenty zrychlení a možné stínování. Využívá výrobní přípravek, orientaci součásti, pohyb a držák trysky.

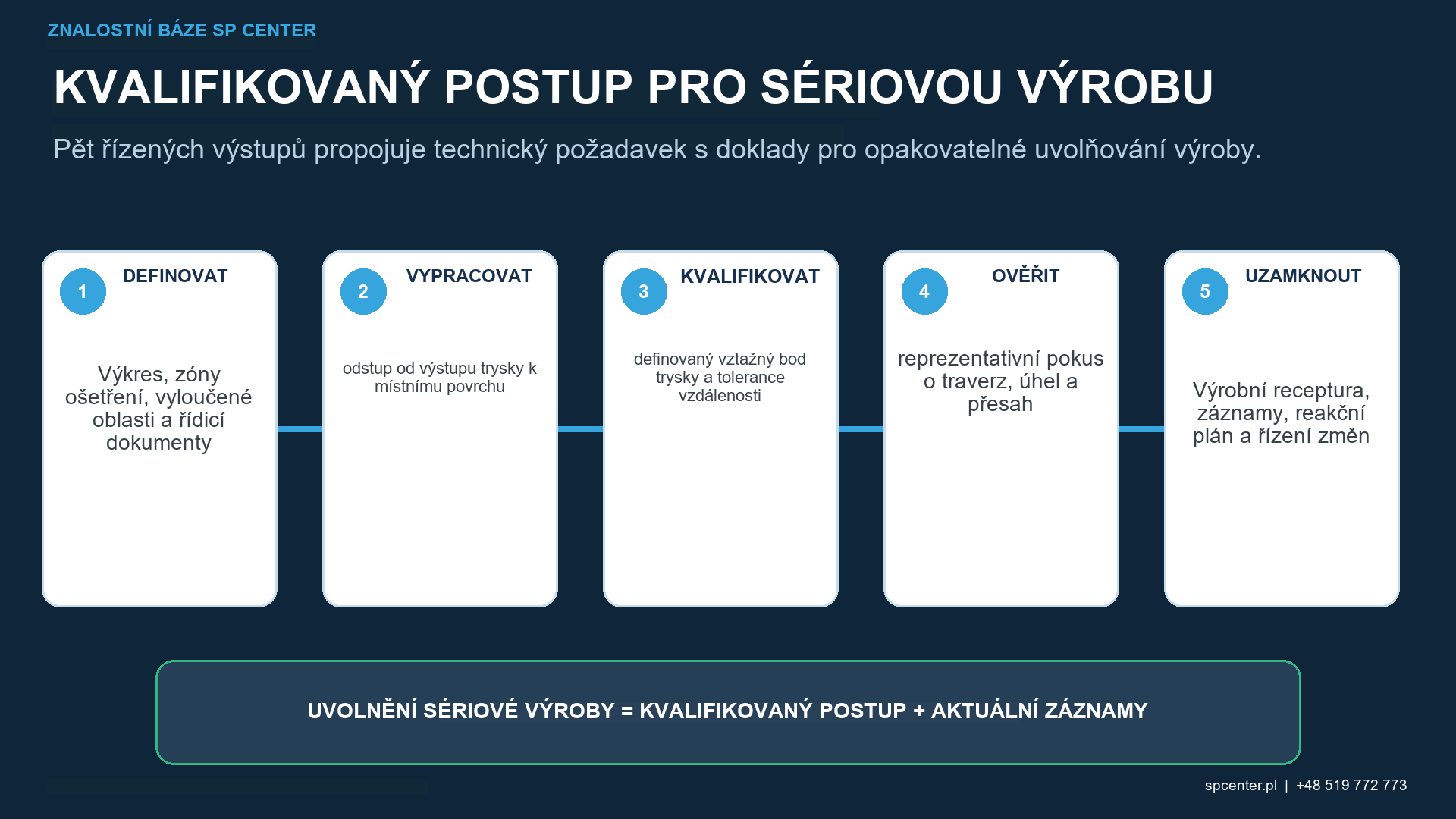

Jak se kvalifikuje odstup?

1. Zmrazený výkres, mapa ošetření, řídící požadavky a kompletní konfigurace zařízení.
2. Definujte typ trysky, fyzický vztažný bod, směr měření, nominální vzdálenost a toleranci.
3. Mapujte lokální vzdálenost a úhel dopadu podél geometrie reprezentativní pro výrobu.
4. Stanovte intenzitu pomocí příslušného Almenova systému a platné saturační křivky na schválených místech.
5. Ověřte překrytí a pokrytí stopy na reprezentativních a nejhůře přístupných místech komponent.
6. Schválení dráhy, stavu trysek, kontrol nastavení, reakčních limitů, záznamů a spouštěčů rekvalifikace.

Zkouška na jednom plochém Almenově držáku automaticky nekvalifikuje proměnlivý povrch komponenty. Almenovo nastavení charakterizuje proud za definovaných podmínek; pokrytí a přístup ke komponentě vyžadují vlastní doklady.

Které doklady podporují uvolnění do výroby?

Tvrzení	Vhodné doklady	Co samotná vzdálenost nemůže prokázat
Proud má specifikovanou intenzitu	Platné doklady o nasycení na schválených místech Almen pro kvalifikovanou konfiguraci	Pokrytí komponenty nebo únavové vlastnosti
Celá zóna je ošetřena	Posouzení pokrytí a překrytí stopy v místech s nejhorším přístupem	Velikost nebo hloubka zbytkového napětí
Dráha je opakovatelná	Kontroly robota, upínacího přípravku nebo pohybu propojené s řízeným vztažným bodem	Médium a tryska zůstaly přijatelné
Komponenta je přijatelná	Všechny použité požadavky na povrch, rozměry a záznamy	Přijetí od nominální hodnoty odstupu
Postup lze přenést	Přezkoumaná ekvivalence nebo rekvalifikace zařízení, geometrie a dokladů	Přenos z nastavení odpovídající vzdálenosti

Tabulka 3. Odstup je řízený vstup, zatímco intenzita, pokrytí a akceptace komponenty zůstávají samostatnými výstupy.

Výrobní záznamy by měly propojit součást a šarži se strojem, programem, tryskou, vztažným bodem nástroje, upínacím přípravkem, médiem, stavem intenzity, výsledkem pokrytí a veškerými požadovanými kontrolami povrchu nebo rozměrů. Pokud se používají automatizované záznamy polohy, musí být stanoveno jejich rozlišení a vztah k fyzické trysce a součásti.

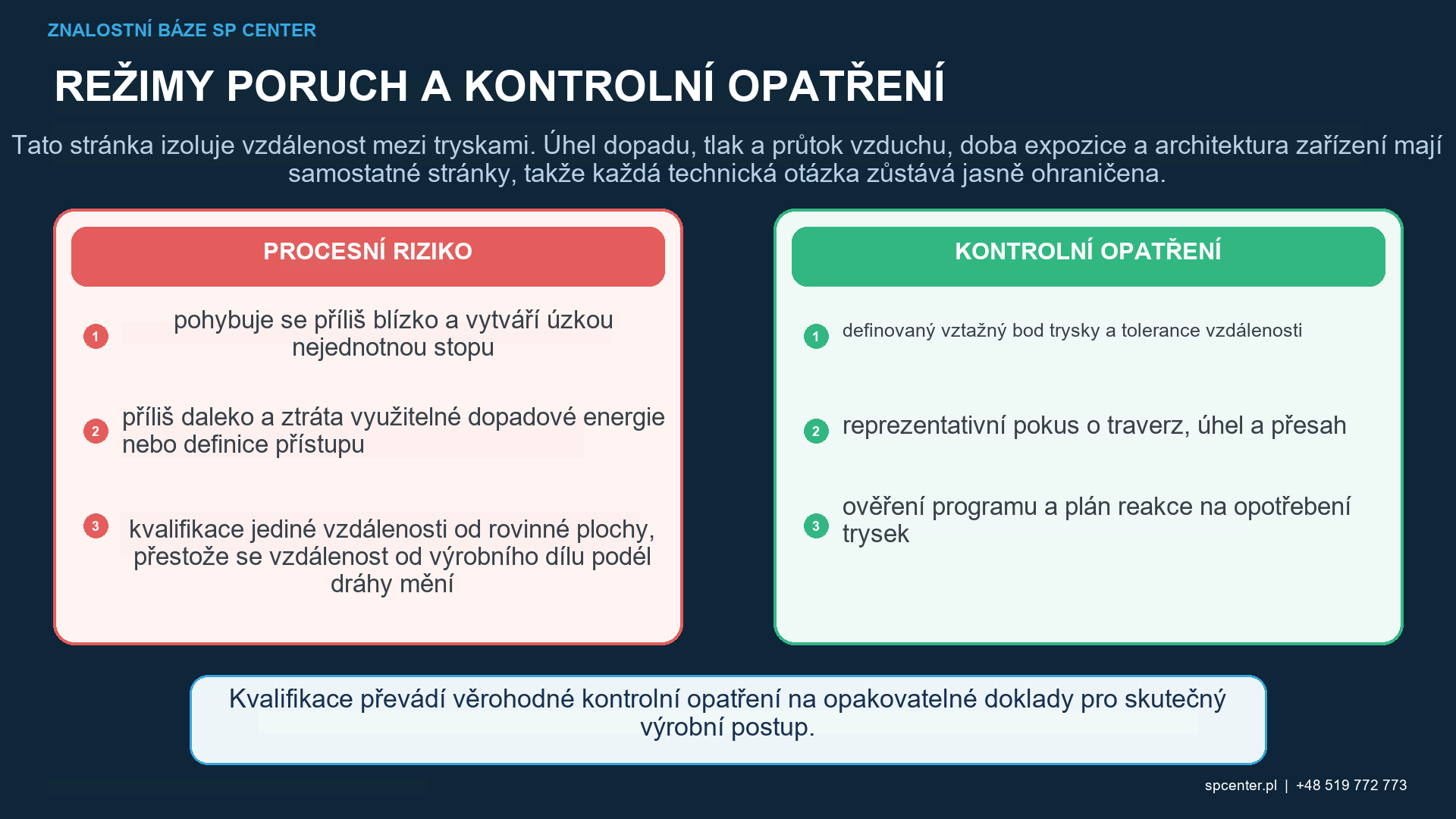

Které poruchy vyžadují omezení?

• Vzdálenost nebo úhel překračuje schválený rozsah v jakémkoli požadovaném místě.
• TCP trysky, vztažný bod upínacího přípravku nebo usazení součásti nelze ověřit.
• Opotřebení, poškození nebo výměna trysky mění kvalifikovaný fyzický vztažný bod.
• Revize dráhy mění překrytí, hranice nebo pohyb bez kontroly dopadu.
• Pro postiženou konfiguraci chybí doklady o intenzitě nebo pokrytí.
• Pro kompenzaci geometrické chyby byla použita dodatečná expozice bez oprávnění.

Udržujte veškerý potenciálně postižený produkt v posledním známém přijatelném stavu. Přepracování vyžaduje explicitní kontrolu, protože kumulativní expozice může změnit drsnost, rozměry, tváření za studena a zbytkové napětí.

Často kladené otázky

Co je odstupová vzdálenost trysky při kuličkování?

Je to řízená vzdálenost mezi definovaným vztažným bodem trysky a povrchem lokální součásti, měřená ve směru určeném kvalifikovaným nastavením.

Zvyšuje přiblížení trysky vždy intenzitu?

Ne. Konstrukce trysky, zrychlení, proudění vzduchu, médium, úhel a místo měření vzájemně ovlivňují. Stanovte intenzitu pomocí příslušného Almenova a saturačního postupu pro celou konfiguraci.

Zlepšuje delší vzdálenost pokrytí?

Může to rozšířit plochu, ale také to může snížit využitelnou energii a definici částic. Míra pokrytí a konečné pokrytí musí být kvalifikovány na reprezentativní geometrii.

Měla by se vzdálenost měřit kolmo k povrchu?

Pouze pokud to uvádí schválená definice. Nastavení může definovat vzdálenost podél osy trysky, k lokální normálové konstrukci nebo prostřednictvím jiného řízeného vztažného bodu; nejednoznačnost musí být odstraněna.

Jak se kontroluje odstup na zakřivené součásti?

Namapujte vzdálenost a úhel podél dráhy, použijte ověřené vztažné body dílů a upínacích prvků a ověřte nejcitlivější místa reprezentativními doklady o intenzitě a pokrytí.

Prokazuje robotický program vzdálenost?

Ne. Musí být také řízena a ověřena kalibrace středového bodu nástroje, stav trysky, umístění upínacího přípravku, usazení součásti a verze programu.

Kdy je nutná revize výměny trysky?

Zkontrolujte změnu typu trysky, otvoru, délky, materiálu, držáku, stavu opotřebení nebo vztažného bodu nástroje, protože to může změnit rychlost proudění, původ, rozměr a kvalifikovanou ekvivalenci.

Co by měla specifikovat RFQ?

Uveďte geometrii dílu, zóny ošetření a vyloučení, požadavky na intenzitu a pokrytí, omezení zařízení, známou definici vzdálenosti trysek, tolerance, množství a požadovanou kvalifikaci a záznamy o dávkách.

Klíčové poznatky

• Odstup vyžaduje fyzický vztažný bod, směr měření a toleranci.
• Bližší vzdálenost neznamená univerzálně lepší a větší vzdálenost automaticky nezlepšuje pokrytí.
• Vzdálenost interaguje s tryskou, prouděním vzduchu, hmotnostním průtokem média, úhlem, posuvem a překrytím.
• Souřadnice robota samy o sobě neprokazují fyzický vztah mezi tryskou a dílem.
• Intenzita, pokrytí, opakovatelnost dráhy a přijetí součásti vyžadují samostatné doklady.
• Opotřebení trysky, pohyb upínacího přípravku a usazení součásti patří do plánu řízení.

Související průvodci SP Center

• Tlak vzduchu a průtok při pneumatickém kuličkování
• Úhel nárazu při kuličkování
• Doba expozice při kuličkování

Technické reference

1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025

2. SAE AMS2430U: kuličkování, revidováno v dubnu 2018

3. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018

4. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025

5. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023

Poznámka k normě: Použijte kompletní požadavky uvedené ve výkresu, smlouvě a od zákazníka. Pro každou trysku, médium nebo součást se nevztahuje žádný univerzální rozsah odstupu.
