Ovládejte opotřebení při dodávání média, jeho regeneraci, pohybu a monitorování a poté ověřte údržbu v porovnání s kvalifikovanou základní hodnotou kuličkování.

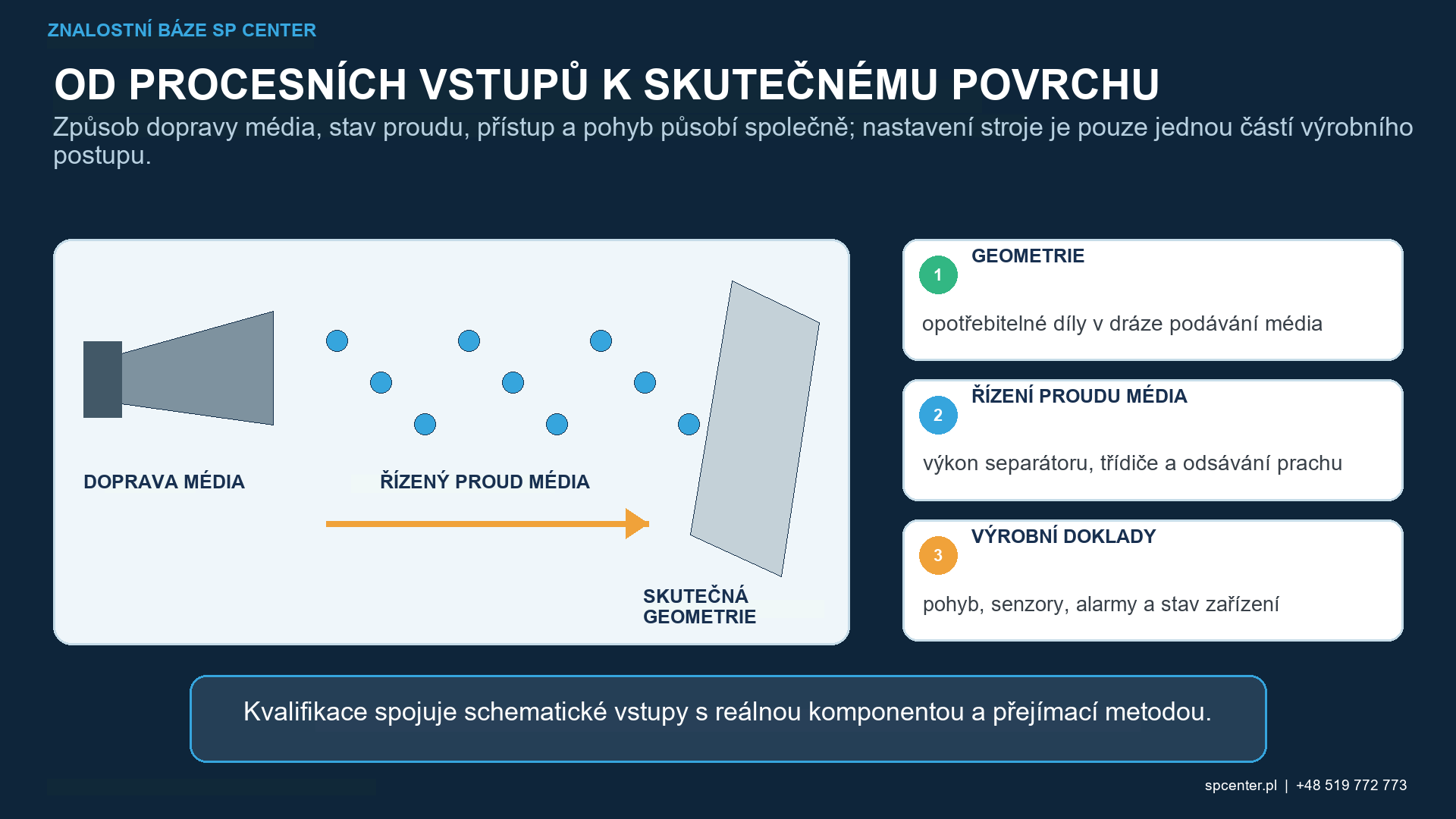

Stav kuličkovacího zařízení ovlivňuje fyzický proud média, který dopadá na součást. Opotřebené trysky, součásti metacího kola, hadice, dávkovací zařízení, separátory, snímače nebo přípravky mohou změnit energii nárazu, průtok média, stopu proudu, přístup nebo expozici, přestože uložený procesní předpis vypadá správně. Údržba proto patří do řízení procesu: její limity, záznamy a kontroly po údržbě musí být svázány s kvalifikovaným zařízením a geometrií součásti.
Které podmínky stroje mohou změnit kvalitu kuličkování?
| Funkce zařízení | Podmínka k řízení | Možný procesní efekt |
|---|---|---|
| Pneumatické dodávání | Vrtání a profil trysky, hadice, armatury, regulátor, dávkovací zařízení a hmotnostní průtok média | Rychlost, průtok, plocha a lokální intenzita se mohou měnit |
| Dodávání kol | Rychlost kol, lopatky, oběžné kolo, regulační klec, vložky a podávání | Vzor výhozu, rychlost a distribuce média se mohou měnit |
| Odstraňování média | Nastavení separátoru nebo třídiče, síta, magnety a odstraňování kontaminace | Provozní směs může obsahovat jemné částice, nadměrné částice, úlomky nebo cizí materiály |
| Prach odsávání | Průtok vzduchu, diferenční tlak, kanály, těsnění a stav sběru | Odstraňování jemných částic, viditelnost, údržba a stabilita zařízení se mohou zhoršit |
| Manipulace s díly | Vztažné body upínacích přípravků, svorky, vůle, pohyb robota nebo osy a revize programu | Přístup, úhel, odstup, doba expozice a překrytí se mohou změnit |
| Monitorování | Senzory, blokování, alarmy, kalibrace nebo ověřování a sběr dat | Fyzická změna nemusí být detekována nebo spojena s dotčenou dávkou |
Tabulka 1. Monitorování stavu následuje po každé funkci, která vytváří, dodává, obnovuje, směruje nebo zaznamenává mediální proud.
Uvedené efekty jsou propojeny. Opotřebovaná tryska může změnit průtok a rozměry; problém s klasifikátorem může změnit provozní směs; vůle upínacího přípravku může vytlačit součást z kvalifikovaného proudu. Stabilní zobrazená hodnota je proto instrukcí nebo indikací, nikoli úplným dokladem fyzického stavu součásti.
Jak opotřebení pneumatického zařízení ovlivňuje proces?
V pneumatickém systému může docházet k erodování otvoru trysky a vnitřního profilu. Výsledná změna může změnit zrychlení vzduchu a média, hmotnostní průtok média a tvar dopadové stopy. Hadice, ohyby, armatury, těsnění, regulátory a zařízení pro měření média mohou omezovat, propouštět, pulzovat nebo narušovat dodávku.
Zaznamenejte typ trysky a schválený rozměrový nebo výkonnostní limit. Zkontrolujte celou cestu, nikoli pouze trysku. Tlak, průtok vzduchu a hmotnostní průtok média popisují různé veličiny a žádná z nich by neměla být používána jako samostatná náhrada za Almenovu intenzitu nebo pokrytí komponent.
Jak opotřebení kola ovlivňuje proces?
Rychlost kola, stav lopatek, oběžné kolo, řídicí klec, vložky a přívod média ovlivňují rychlost média a tvar výtoku. Opotřebení nebo nesprávná montáž může posunout zónu s vysokou energií nebo rozšířit rozložení. Zobrazení proudu nebo rychlosti může zůstat stabilní, i když se fyzikální vzorec mění.
Ověření procesu s metacím kolem proto zahrnuje součásti a nastavení, které určují výstup média z kola a polohu součásti vůči obrazci proudu. Pneumatické kuličkování a kuličkování s metacím kolem nejsou automaticky zaměnitelné; každá varianta potřebuje vlastní kvalifikovaný výchozí stav a stanovenou reakci na údržbu.
Proč záleží na podmínkách separátoru, třídiče a odsávání prachu?
Systém regenerace by měl zachovat kvalifikovanou provozní směs média a odstraňovat vyřazené částice a cizí materiály podle schválené postupu. Síta, třídiče, separátory a magnety mohou ztratit účinnost nebo být nesprávně nastaveny. Výsledkem může být nadměrné množství jemných částic, úlomků, nadměrně velkých částic nebo kontaminace.
Průtok vzduchu pro odsávání prachu a diferenční tlak filtru také vyžadují kontrolované limity v případech, kdy ovlivňují odstraňování jemných částic nebo provoz stroje. Lapač prachu nenahrazuje kontrolu média. Analýza síta, kontrola tvaru, kontroly kontaminace a další odkazované kontroly zůstávají samostatným dokladem.
Jak mohou upínací přípravky a pohyb vytvářet skrytý drift?
Opotřebení vztažného bodu upínacího přípravku, uvolněné upínací prvky, házivost vřetena, vůle robota nebo osy, nesprávná odstupová vzdálenost, změněný úhel, revize programu nebo vynechaný index mohou změnit ošetřenou dráhu. Vada může být lokální a nemusí se objevit při Almenově kontrole provedené na jiné pozici.
Použijte definovanou referenci pro polohu upínacího přípravku, vztah trysky nebo kola, rychlost a sekvenci pohybu. Po zásahu ověřte skutečný výrobní program a směr pohybu; generický suchý cyklus nemůže prokázat kvalifikovaný vzor nárazu na obtížném prvku.

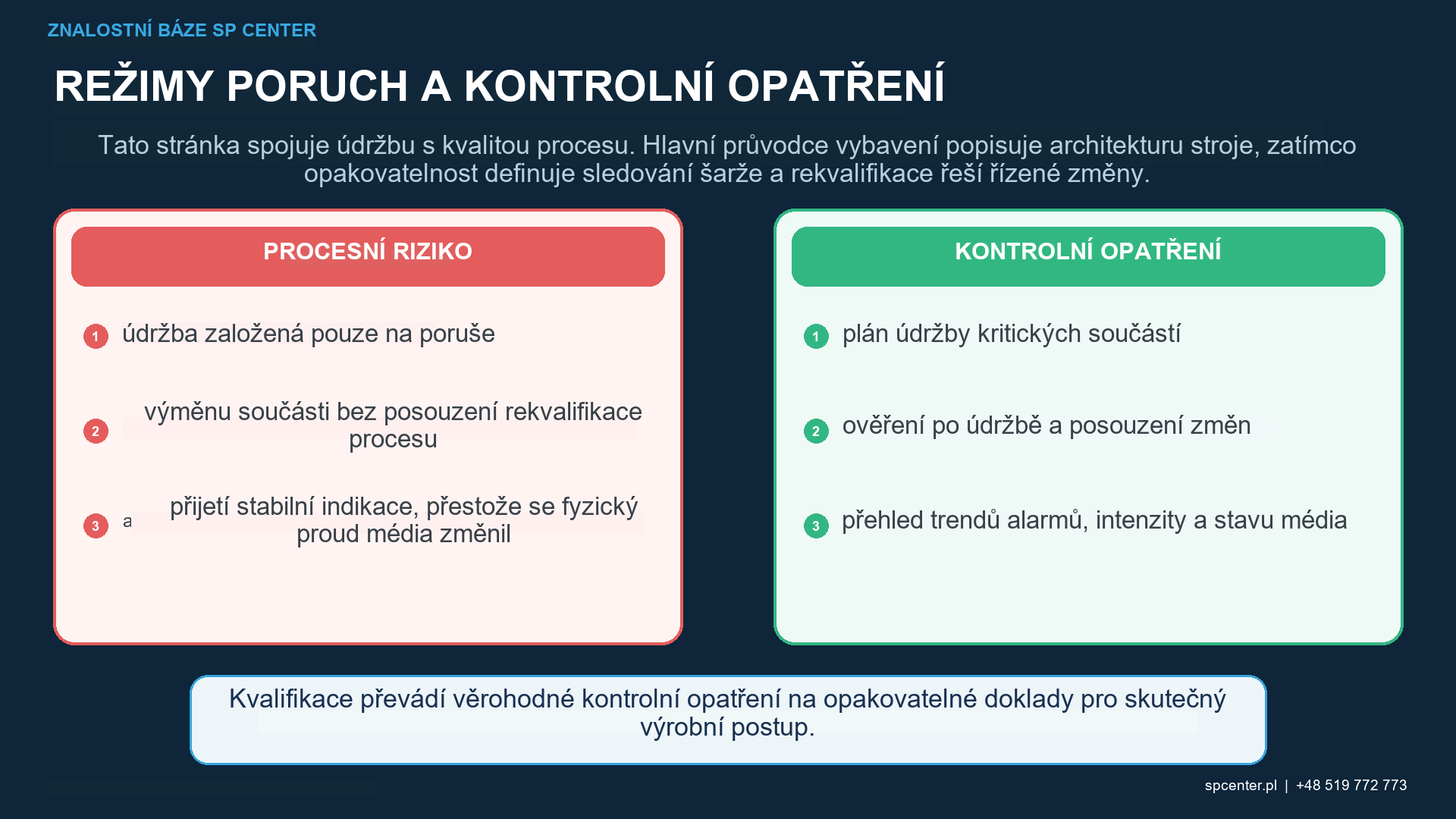

Jaké ověření je potřeba po údržbě?
| Údržba | Minimální technická kontrola | Ověření vybrané podle rizika a požadavků |
|---|---|---|
| Čištění nebo seřízení v rámci schváleného návodu | Potvrzení konfigurace, nastavení a výsledku kontroly | Zdokumentovaná funkční kontrola a případná požadovaná kontrola výroby |
| Výměna opotřebitelných dílů | Potvrzení identity, rozměrů, instalace a vlivu na kvalifikovaný proud | Kontrola průtoku, tlaku nebo rychlosti; kontrola stopy, intenzity nebo pokrytí dle potřeby |
| Změna trysky, kola, měření nebo pohybu | Posouzení, zda se může změnit energie, distribuce, přístup nebo expozice | Řízené srovnání se schválenou základní linií; rekvalifikace při jejím vyvolání |
| Změna senzoru, softwaru nebo alarmu | Posouzení rozsahu měření, logiky, revize a integrity záznamu | Ověření signálu, blokování, receptury a sledovatelného sběru dat |
| Opakovaný alarm, poškození nebo nevysvětlitelný posun | Zadržte produkt od posledního známého přijatelného stavu a prošetřete příčinu | Širší doklady o procesu a produktu před uvolněním |
Tabulka 2. Událost je posuzována z hlediska jejího možného dopadu; příslušná smlouva a schválený postup změny určují konečný rozsah ověření.
Výměna za podobný není automaticky procesně neutrální. Naopak ne každá rutinní akce vyžaduje úplnou rekvalifikaci. Technické rozhodnutí by mělo být zdokumentováno před obnovením výroby a mělo by identifikovat poslední známý přijatelný stav, pokud událost následovala po poruše.
U kterých měření se mají sledovat trendy?
| Trend nebo kontrola | Užitečná otázka | Meze dokladů |
|---|---|---|
| Víko trysky, díly kola a vložky | Blíží se opotřebení ke schválené mezi akce? | Rozměry samy o sobě neprokazují rozměry součásti |
| Tlak vzduchu nebo rychlost kola | Je přiřazený energetický vstup stabilní? | Ani jedna z proměnných sama o sobě neprokazuje intenzitu podle Almena |
| Hmotnostní průtok média a provozní mix | Je množství a stav dodávaného média řízen? | Celková hodnota průtoku může skrývat lokální rozložení |
| Almenova intenzita a saturační křivka | Splňuje standardizovaný proud požadavek na odkazovanou intenzitu? | Neprokazuje pokrytí na každém prvku součásti |
| Pokrytí nebo schválená metoda trasování | Dosáhly požadované povrchy definovaného pokrytí nárazem? | Nekvantifikuje hloubku zbytkového napětí ani únavovou životnost. |
| Kontrola upínání a pohybu. | Je součástka předložena proudu jako kvalifikovaná? | Zkušební provoz neprokazuje reakci na náraz média. |
Tabulka 3. Trendy podporují včasnou detekci pouze tehdy, je-li definována metoda měření, umístění, frekvence, akční limit a reakční plán.
Používejte stav zařízení a výsledky procesu společně. Například trend průměru trysky může spustit plánovanou výměnu, zatímco kontroly intenzity a stopy určují, zda kvalifikovaný výstup zůstává platný. Nevytvářejte univerzální limity bez údajů výrobce zařízení, dokladů o kvalifikaci a řídících požadavků.
Jak by měla být omezována událost mimo provozní stav?
- Zastavte dotčený postup a uchovejte alarmy, nastavení a fyzické doklady.
- Identifikujte zařízení, program, média, přípravky a šarže od posledního známého přijatelného stavu.
- Oddělte poruchu zařízení, chybu měřicího systému, chybu nastavení a neshodu produktu.
- Opravte podle schválených pokynů a zdokumentujte vyměněné díly a konfiguraci.
- Proveďte vybrané ověření po údržbě a získejte požadované technické nebo zákaznické rozhodnutí.
- Uvolněte produkt pouze tehdy, pokud je i nadále prokázána akceptace specifická pro danou šarži.
Dodatečná expozice není automatickou opravou. Opakované zpracování může ovlivnit drsnost, rozměry, integritu povrchu a kumulativní expozici a vyžaduje explicitní autorizaci, pokud to kontrolované požadavky umožňují.

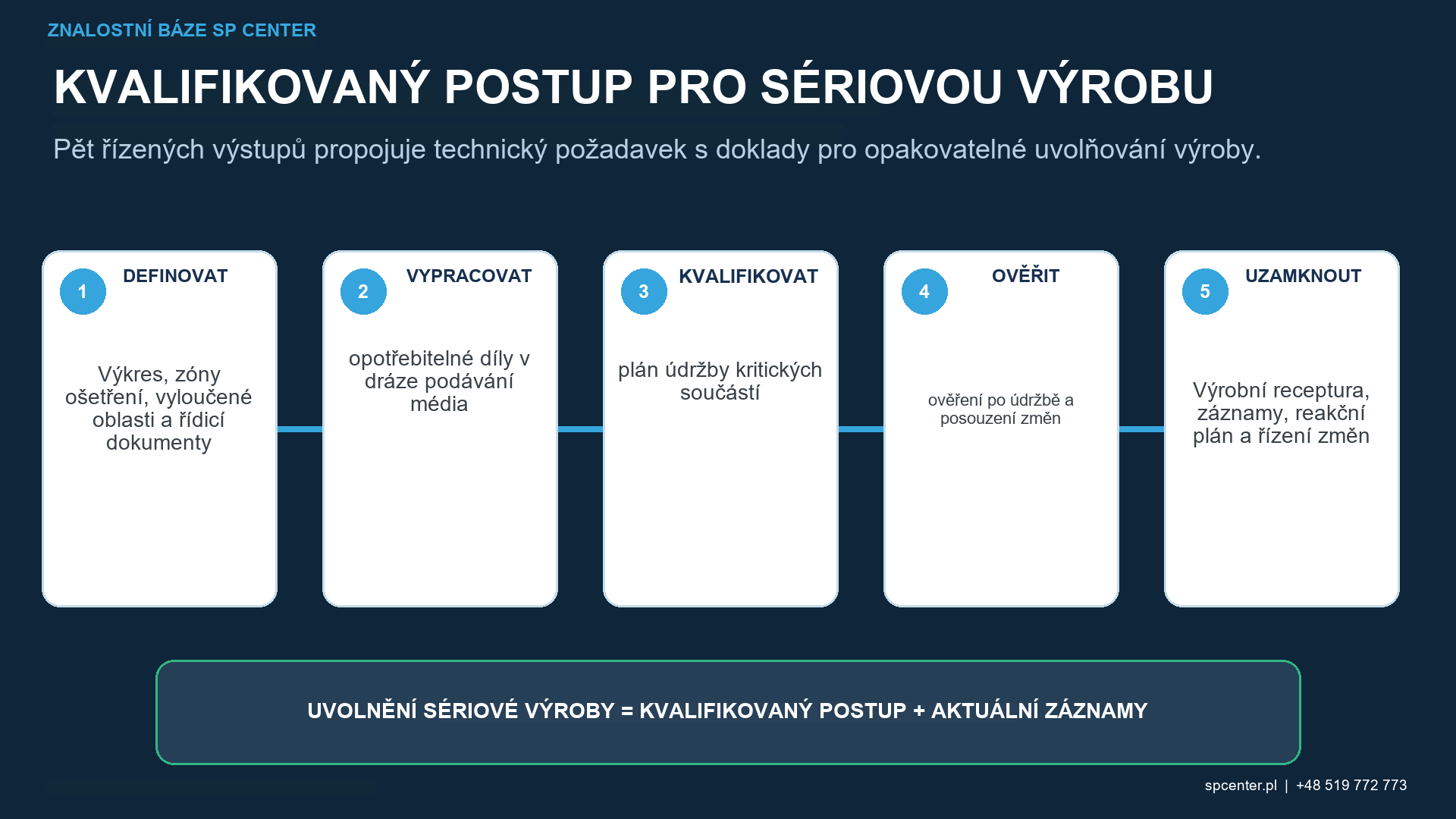

Co patří do plánu řízení údržby?
Definujte kontrolovanou součást, metodu kontroly, frekvenci, limity varování a akcí, odpovědnou roli, instrukce k výměně, ověření po zásahu, uchovávání záznamů a spouštěč rekvalifikace. Propojte každý identifikátor stroje nebo přípravku s jeho kvalifikovaným programem a rodinou dílů.
Pro pořízení nebo převod si vyžádejte konfiguraci zařízení a možnosti řízení, spíše než obecný příslib preventivní údržby. Obhájitelný postup ukazuje, jak je detekováno fyzické opotřebení dříve, než zneplatní intenzitu, pokrytí, přístup nebo záznamy.
Často kladené otázky
Může stroj pro kuličkování zůstat pod kontrolou, když se jeho hodnoty receptury nezmění?
Ne nutně. Opotřebení trysky nebo kola, dodávka média, výkon separátoru, poloha přípravku, pohyb a stav senzoru mohou změnit fyzikální proces, zatímco zobrazené nastavené hodnoty zůstávají konstantní.
Vyžaduje každá výměna opotřebitelných dílů úplnou rekvalifikaci?
Neplatí žádné univerzální pravidlo. Zkontrolujte, zda změna může ovlivnit kvalifikovaný vztah mezi nastavením, proudem, geometrií a přijetím. Výkres, specifikace, schválení zákazníkem a postup řízené změny určují požadované ověření nebo rekvalifikaci.
Je po údržbě dostatečná kontrola Almenovým proužkem?
Může ověřit standardizovanou podmínku intenzity, pokud je provedena podle příslušné metody, ale nemusí detekovat posunutou stopu součásti, problém s přístupem, chybu upevnění nebo selhání pokrytí. Vyberte další kontroly z rizik údržby.
Jak často by se měly vyměňovat trysky nebo díly kol?
Používejte schválené limity inspekcí a zásahů na základě konstrukce zařízení, média, průtoku, trendu opotřebení a citlivosti kvalifikovaného procesu. Univerzální kalendářní interval není technicky obhajitelný.
Co by se mělo zkontrolovat po výměně trysky?
Potvrďte identitu trysky, otvor a instalaci, stav hadice a dávkování, dodávku vzduchu a média, odstup a orientaci. Ověřte ovlivněné výstupy oproti schválené základní hodnotě, včetně rozměrů, intenzity nebo pokrytí, kde je to nutné.
Proč je stav separátoru důležitý?
Ovlivňuje provozní směs médií oddělením opakovaně použitelných částic od jemných částic, úlomků, nadměrného materiálu a kontaminantů. Změněná směs může ovlivnit konzistenci nárazu a stav povrchu.
Kdy má být výrobek zadržen?
Zajistěte potenciálně ovlivněné šarže, pokud poškození stroje, alarm, neúspěšné ověření nebo nevysvětlitelný posun činí poslední přijatelný stav procesu nejistým. Uvolnění vyžaduje zdokumentované technické uspořádání a požadované doklady.
Které záznamy o stavu stroje by měly následovat po šarži?
Uchovávejte záznamy odkazované kontrolním plánem: identita zařízení a programu, média, klíčová nastavení, kontroly, stav údržby, doklady o intenzitě a pokrytí, alarmy, odchylky a autorizace uvolnění s možností sledovatelnosti až ke zpracované šarži.
Klíčové poznatky
- Zobrazené hodnoty receptur plně nepopisují fyzický tok média.
- Opotřebení pneumatických trysek a kolového systému mění proces prostřednictvím různých mechanismů.
- Obnova média, přípravky, pohyb, senzory a sběr dat jsou součástí stavu stroje.
- Ověření po údržbě je vybráno z možného dopadu a řídících požadavků.
- Intenzita, stopa, pokrytí a doklady o komponentách odpovídají na různé otázky.
- Potenciálně ovlivněné šarže zůstávají uzavřeny, dokud není stanoven poslední přijatelný stav a základ pro uvolnění.
Související průvodci SP Center
- Zařízení pro kuličkování a ovládací prvky
- Opakovatelnost kuličkování
- Rekvalifikace po změnách stroje, média nebo přípravku
Technické reference
1. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
2. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
3. SAE AMS2432E: Počítačem monitorované kuličkování, revize z října 2022
4. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
5. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
Poznámka k normě: Použijte kompletní revize odkazované výkresem, smlouvou a přenesenými požadavky zákazníka. Tato příručka nevytváří univerzální interval údržby ani pravidlo rekvalifikace.
