Navrhování pro kuličkování

Jak zóny ošetření, přístup, maskování, stav materiálu a požadavky řízeného výkresu podporují proveditelný výrobní postup

Kuličkování by mělo být součástí návrhu až poté, co autorizovaný inženýr identifikuje riziko dané povrchem nebo cíl výkonu, přezkoumá vhodné doklady a potvrdí kompatibilitu s materiálem, geometrií a výrobní sekvencí. Vydaný požadavek musí definovat zóny ošetření, řídící dokumenty, kompletní požadavky na Almenovu intenzitu a pokrytí, chráněné prvky, doklady o přijetí, kvalifikační a schvalovací orgán. Zpracovatel převádí tyto vstupy do řízeného výrobního postupu; zpracovatel nesmí tiše činit rozhodnutí o návrhu.

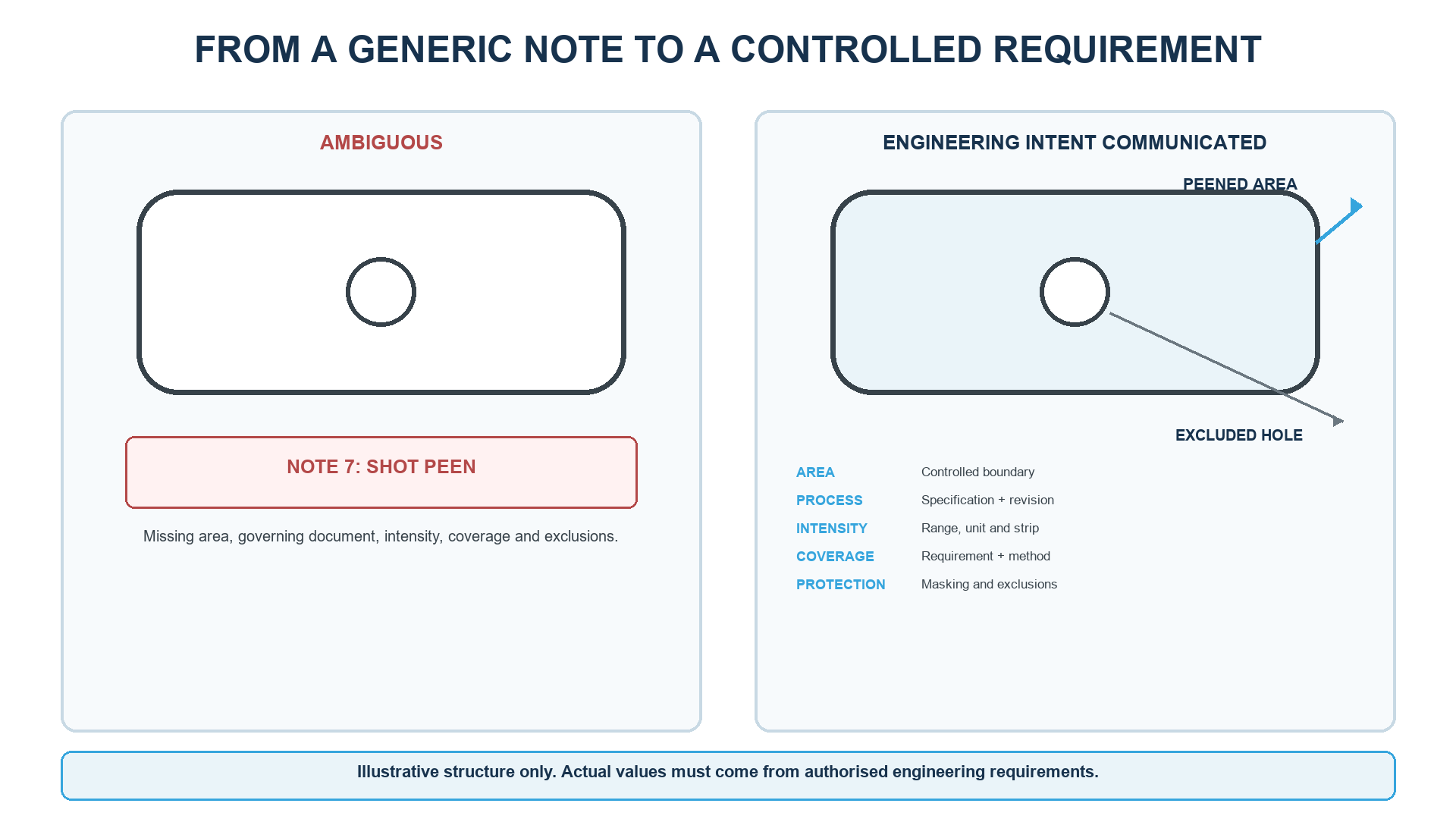

Obrázek 1. Samotný název procesu je neúplný; sada řízených požadavků definuje zóny, řídící dokumenty, intenzitu, pokrytí, ochranu a doklady o přijetí.

Proč by se mělo kuličkování zvažovat před uvolněním návrhu?

Kuličkování ovlivňuje hranice ošetření, přístup, maskování, kontrolu, nástroje a výrobní zakázku. Jeho přidání po zmrazení výkresů a nástrojů může odhalit konflikty, jako jsou nepřístupné kritické prvky, nechráněné funkční povrchy nebo chybějící kvalifikační doklady. Včasná kontrola umožňuje návrhu, materiálům, výrobě, kvalitě a zpracovateli vyřešit tato rozhraní před přijetím závazků k výrobě.

Rozhodnutí začíná problémem s komponentou, nikoli dostupností procesu. Konstruktér by měl identifikovat provozní zatížení, prostředí, požadovanou životnost, koncentrace napětí, pravděpodobná místa vzniku trhlin a relevantní režimy selhání. Kuličkování pak může být posouzeno jako součást konstrukčního řešení. Nemělo by skrývat nesprávný stav materiálu, nedostatečnou velikost průřezu nebo nepodložený předpoklad zatížení.

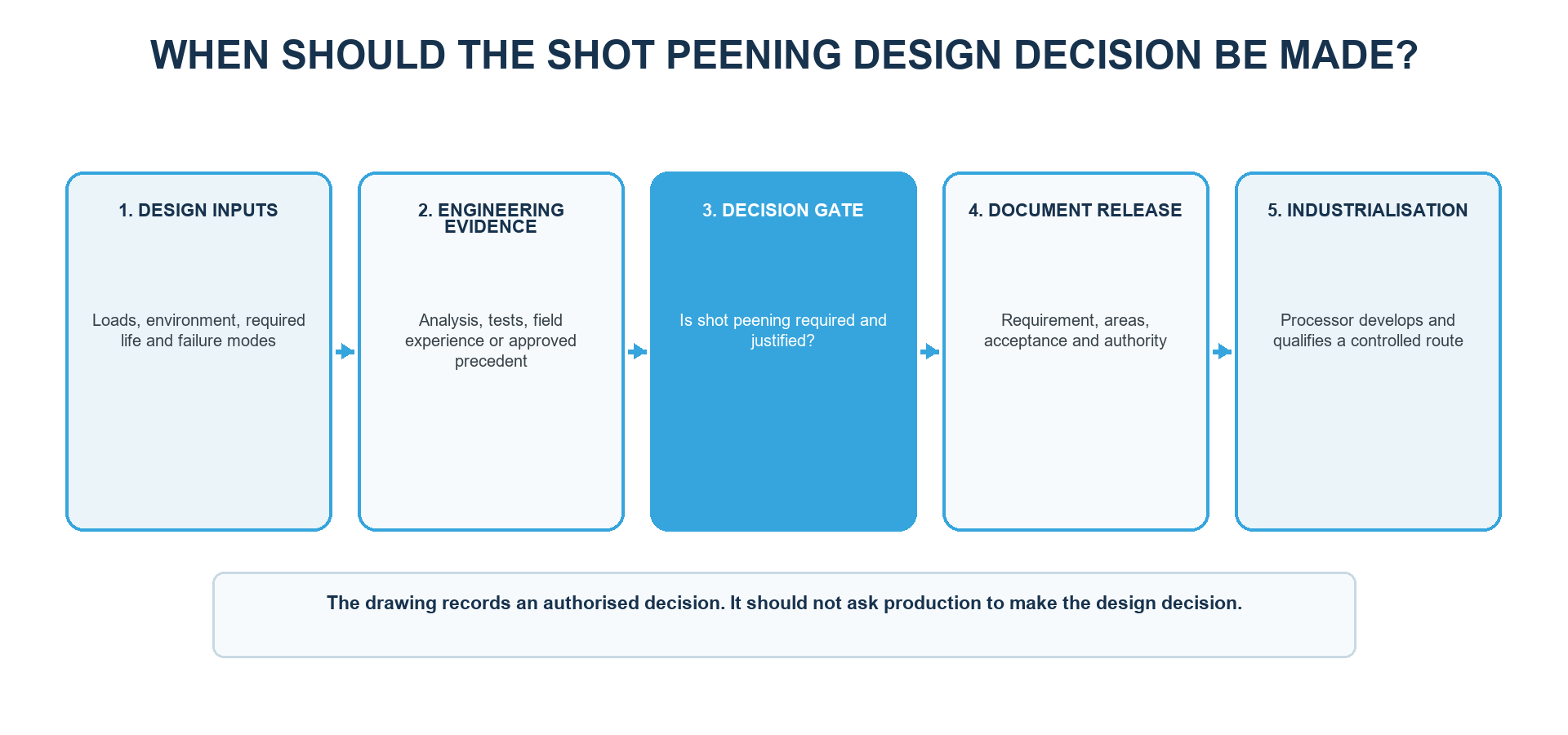

Obrázek 2. Autorizovaný konstruktér stanoví konstrukční potřeby a požadavky na komponenty předtím, než zpracovatel převede schválené vstupy do řízené výrobní cesty.

Jaké doklady mohou odůvodnit rozhodnutí o návrhu?

Zdroj dokladů	Použití v inženýrství	Limit přenosu
Posouzení napětí a únavy	Identifikuje kritická místa, zdroje zatížení a pravděpodobná místa vzniku trhlin	Analýza sama o sobě nekvalifikuje výrobu
Zkoušení součástí nebo vzorků	Porovnává schválené konfigurace nebo ověřuje definovaný požadavek	Přenos řízení geometrie, povrchu, spektra zatížení a statistických základen
Zkušenosti z terénu nebo vozového parku	Poskytuje chování a historii poruch relevantní pro službu	Podobnost s novým návrhem musí být zdůvodněna
Schválený precedent návrhu	Podporuje opětovné použití v rámci definované podobnosti limity	Rozdíly v materiálu, geometrii, zatížení, sekvenci a procesu vyžadují kontrolu
Požadavek zákazníka nebo regulačního orgánu	Vytváří přenesené smluvní nebo programové požadavky	Přesný postup dokumentace, revize a schválení se řídí

Tabulka 1. Inženýrský úsudek může kombinovat několik zdrojů dokladů, ale každý má definované limity přenosu.

Kuličkování je nejvhodnější tehdy, když je riziko spojeno s definovaným místem na povrchu a řízený stav tlakových zbytkových napětí v povrchové vrstvě působí proti zamýšlenému mechanismu poškození. Při dostatečném technickém podkladu lze zohlednit také fretting, korozní praskání pod napětím nebo kontaktní namáhání; obecný přínos však nelze předpokládat.

Jak geometrie ovlivňuje proveditelnost?

Proud média pro kuličkování musí dosáhnout specifikovaného povrchu s opakovatelnou prezentací. Hluboké prohlubně, úzké kanály, podřezání, sousední prvky a náhlé stínění mohou bránit přístupu nebo způsobovat velké změny úhlu dopadu. Tenké stěny, nepodepřené hrany a asymetrické zpracování mohou také zvýšit riziko deformace. Výkres proto může obsahovat technicky žádoucí zónu, kterou nelze zpracovat ani ověřit navrhovaným zařízením.

Vlastnost	Konstrukční otázka	Potenciální kontrola
Zaoblení nebo kořen	Může kritický povrch podstoupit opakovanou expozici?	Definujte zónu a přístup; zkontrolujte upínací přípravek a prezentaci proudu
Otvor nebo prohlubeň	Je přímé ošetření vyžadováno, zakázáno nebo nepraktické?	Definujte ošetření, vyloučení, maskování a odstranění média
Závit nebo přesné uložení	Mohou nárazy ovlivnit funkci nebo rozměry?	Explicitně chraňte a definujte hranici
Ostrá hrana	Je poškození hrany nebo lokální přepracování rizikem?	Definujte stav hrany, ochranu a zkušební kontrolu
Tenký nebo ohebný průřez	Může ošetření způsobit deformaci?	Strategie podpory, vyvážená prezentace a ověření rozměrů
Těsnicí nebo kontaktní plocha	Mohla by změna topografie ovlivnit funkci?	Maskování plus samostatná kritéria drsnosti a rozměrů

Tabulka 2. Geometrie propojuje kritické místo z hlediska únavy s přístupem, ochranou, nástroji a ověřováním.

Jak by měly být zobrazeny zóny ošetření?

Použijte řízené výkresové pohledy, řezy, kóty, vztažné body, identifikátory zón nebo definice založené na modelu k označení míst, kde je vyžadován přímý dopad. Označte vyloučené povrchy, otvory, závity, uložení, těsnicí plochy, dokončená rozhraní a chráněné hrany. Pokud přechod mezi ošetřenými a neošetřenými oblastmi ovlivňuje funkci, definujte jeho umístění a povolenou odchylku.

Poznámka jako „součást vyrobená metodou kuličkování“ je neúplná, protože nedefinuje hranice, výjimky, přechod, maskování ani přijetí. Požadavek může být rozložen napříč výkresy, procesními specifikacemi a dokumenty o kvalitě, ale identifikátory, revize, terminologie a priority musí zůstat konzistentní.

Které prvky vyžadují ochranu nebo zvláštní kontrolu?

Závity, ložisková sedla, přesná uložení a těsnicí plochy, kde topografie nebo rozměry ovlivňují funkci.
Malé otvory a dutiny, kde je přístup, vstup a odstraňování médií obtížný.
Ostré hrany a tenké profily náchylné k poškození nebo deformaci.
Hotová rozhraní se samostatnými limity drsnosti nebo čistoty.
Blízko rozmístěné ošetřené a vyloučené prvky, které ztěžují maskování a prezentaci proudu.

Zpracovatel může vyvíjet masky, zátky, upínací přípravky a pracovní pokyny v rámci schválených požadavků, ale řízená dokumentace musí identifikovat, co zůstává neošetřeno. Od dodavatele by se nemělo očekávat, že bude odvodit každý chráněný prvek pouze z tolerancí.

Jak ovlivňují stav a pořadí materiálu návrh?

Provoz nebo stav	Rozhraní návrhu	Kontrolní otázka
Tepelné zpracování a tvrdost	Řízení odezvy materiálu a citlivosti na poškození	Odpovídá uvolňovaný stav součásti stavu, v němž byla předložena ke kuličkování?
Obrábění nebo broušení	Může odstranit postiženou vrstvu nebo změnit kritickou geometrii	Dochází k odebírání materiálu před nebo po kuličkování?
Tepelná expozice	Může uvolnit zbytkové napětí	Jsou teplota a čas kompatibilní s konstrukčním základem?
Povrchová úprava nebo pokovování	Vytváří omezení sekvence, adheze, maskování a kompatibility	Která operace probíhá jako první podle řídícího požadavku?
Čištění a odstraňování médií	Ovlivňuje riziko kontaminace a zadržených médií	Jsou kontrolovány dutiny a kompatibilita materiálů?
Závěrečná kontrola	Musí se zabývat skutečně požadovanou vlastností a doklady	Které výsledky jsou procesní kontroly a které jsou přejímkou komponent?

Tabulka 3. Stav materiálu a následné operace mohou změnit nebo odstranit zamýšlený upravený stav.

Konstrukční balíček by měl identifikovat specifikaci materiálu, tvar výrobku, tepelné zpracování a tvrdost, kde je to relevantní. Měl by také stanovit pozici kuličkování vzhledem k obrábění, broušení, tepelnému zpracování, povlakování, pokovování, čištění, opravám a závěrečné kontrole. Pokud se následná operace změní, musí inženýrské oddělení přezkoumat, zda je kvalifikace i nadále platná.

Jak by měly být dokumentovány cíle únavy a zbytkového napětí?

„Zlepšení únavové životnosti“ je užitečný technický kontext, ale ne kompletní výrobní požadavek. Nedefinuje zónu, intenzitu, pokrytí, materiálové podmínky, sekvenci, doklady ani přijetí. Shoda procesu a výkon součásti zůstávají samostatnými rozhodnutími.

Almenova intenzita a pokrytí demonstrují vybrané aspekty řízené výrobní cesty. Samy o sobě neprokazují profil zbytkového napětí ani multiplikátor únavové životnosti v součásti. Pokud jsou zbytkové napětí, drsnost, tvrdost, rozměry nebo výkonnost z hlediska únavy charakteristikami přijetí, definujte metodu, umístění, vzorek nebo součást, přípravu, limity a schvalovací pravomoc.

Co by měl výkres uvádět o intenzitě a pokrytí?

Uveďte úplný rozsah Almenovy intenzity, označení Almenova pásku a jednotku nebo použitou konvenci zápisu a pro každou příslušnou zónu stanovte samostatný požadavek na pokrytí. Samostatná hodnota, například „0.012“, je nejednoznačná a tlak stroje ani otáčky metacího kola nenahrazují Almenovu intenzitu. Úplné pokrytí neprokazuje intenzitu; vyhovující výsledek intenzity neprokazuje, že byl ošetřen každý požadovaný povrch součásti.

Co musí sada řízených požadavků sdělovat?

Skupina požadavků	Informace k řízení	Otázka k uvolnění
Inženýrský cíl	Funkce, kritické místo a mechanismus selhání	Proč je nutné kuličkování?
Rozsah	Ošetřené povrchy, hranice, vyloučení a přechody	Kde se uplatňuje přímý dopad?
Řídící dokumenty	Specifikace, zákaznické klauzule, revize a priority	Která sada řízených požadavků je určující?
Cíle procesu	Kompletní Almenova intenzita a požadavek na samostatné pokrytí	Čeho musí proces dosáhnout?
Stav součásti	Materiál, tvar výrobku, tepelné zpracování, tvrdost a sled	Jaký stav se zpracovává?
Ochrana	Maskování, otvory, závity, uložení, hrany a kontroly zadržených médií	Co musí zůstat nedotčeno?
Doklad	Záznamy, sledovatelnost, kontrola, uchovávání a uvolnění	Co prokazuje shodu?
Kvalifikace a odpovědnost	Zkoušky, schvalování, vlastnictví otevřených bodů a řízení změn	Kdo může rozhodovat o každé položce?

Tabulka 4. Řízená sada musí odpovídat na otázky proč, kde, co, jak je prokázána shoda a kdo schvaluje.

Kdo je zodpovědný za rozhodnutí o návrhu a kdo vyvíjí proces?

Autorizovaný inženýr nebo zákazník	Zpracovatel nebo výroba
Definuje funkční požadavky a konstrukční hodnoty komponent	Vyvíjí schopný proces v rámci schválených požadavků
Identifikuje zóny ošetření, vyloučení a kritéria přijetí	Vyvíjí nástroje, maskování, nastavení a pracovní pokyny
Schvaluje konstrukční hodnoty, odchylky, změny a návrhy dodavatelů	Dokumentuje návrhy a čeká na požadované schválení
Řídí materiál, geometrii a rozhraní sekvencí	Udržuje zařízení, média, ověřování a sledovatelnost
Definuje validaci komponent a doklady o kvalifikaci, kde je to nutné	Vytváří požadovanou kvalifikaci a výrobu záznamy

Tabulka 5. Přesné rozdělení je smluvní, ale odpovědnost za návrh a vývoj procesu musí zůstat explicitní.

Otevřené položky by měly být zdokumentovány s dotčeným dokumentem, otázkou, navrhovaným řešením, odpovědnou pravomocí a dopadem na náklady, načasování, nástroje nebo kvalifikaci. Výroba nesmí být zahájena, dokud se u nevyřešené položky může změnit zpracování nebo přijetí.

Které změny vyžadují technickou kontrolu?

Změny geometrie, hranic ošetření, materiálu, formy produktu, tepelného zpracování, tvrdosti, sekvence, povlaku, tepelného cyklu, intenzity, pokrytí, omezení médií, maskování, dodavatele, zařízení, nástrojů, programu nebo dokladů mohou ovlivnit kvalifikovanou cestu. Záznam o změně by měl uvádět, co se změnilo, proč stávající doklady zůstávají platné nebo jaké nové doklady jsou vyžadovány, kdo rozhodnutí schválil a které řízené dokumenty byly revidovány.

Kdy by se nemělo přidávat kuličkování?

Neexistuje žádný autorizovaný cíl nebo dokladní základ řízený povrchem.
Kritickou oblast nelze ošetřit, chránit ani ověřit.
Riziko deformace, funkčního povrchu nebo zadrženého média nelze kontrolovat.
Proces se používá k zakrytí jiného konstrukčního nebo výrobního nedostatku.
Následná operace odstraňuje nebo podstatně uvolňuje ošetřený stav bez validace.
Změna návrhu, dopad na kvalifikaci nebo schvalovací orgán zůstávají nevyřešeny.

Často kladené otázky

V jaké fázi návrhu se má kuličkování zohlednit?

Zvažte to před uvolněním návrhu, zatímco zóny ošetření, přístup, chráněné prvky, stav materiálu, pořadí, kvalifikace a doklady o přijetí lze stále koordinovat.

Jaké informace potřebuje zpracovatel od konstruktéra?

Poskytněte řízenou geometrii, podmínky materiálu a tepelného zpracování, zóny ošetření a vyloučení, řídící dokumenty, kompletní požadavky na intenzitu a pokrytí, pořadí, množství, doklady a postup schvalování.

Může si dodavatel zvolit Almenovu intenzitu pro nový díl?

Pouze pokud smlouva výslovně opravňuje dodavatele k jejímu navržení. Jakoukoli hodnotu řízenou návrhem musí před uvolněním do výroby schválit konstrukční nebo specifikační orgán.

Jak by se měla oblast kuličkování označit na výkresu?

Používejte řízené pohledy, zóny, kóty, vztažné body nebo definice založené na modelu. Zobrazte hranice, vyloučení, maskování a požadavky na přechody tam, kde ovlivňují funkci nebo kontrolu.

Vyžaduje kuličkování univerzální rozměrový přídavek?

Ne. Potřeba závisí na geometrii, tuhosti, funkci povrchu, materiálu a kvalifikovaném procesu. Citlivé kóty vyžadují technické posouzení a příslušné ověření.

Měly by být otvory a závity kuličkovány kuličkováním?

Pouze pokud schválený návrh vyžaduje ošetření a prvek lze zpracovat a zkontrolovat. V opačném případě označte prvek jako vyloučený a definujte maskování a kontroly hranic.

Lze kuličkování přidat po dokončení obrábění?

Lze jej přidat pouze prostřednictvím řízené změny návrhu a procesu. Pozdější broušení, obrábění, dokončování nebo tepelné operace musí být zkontrolovány, protože mohou změnit ošetřenou vrstvu.

Prokazuje specifikace kuličkování zlepšenou únavovou životnost?

Ne. Řídí výrobní proces. Prohlášení o únavové životnosti vyžaduje autorizovaný konstrukční základ, reprezentativní testování nebo jiný schválený postup validace součásti.

Které konstrukční změny mohou vést k opětovné kvalifikaci?

Změny geometrie, materiálu, tepelného zpracování, tvrdosti, sekvence, zón ošetření, intenzity, pokrytí, média, maskování, dodavatele, zařízení nebo dokladů o přijetí mohou vyžadovat kontrolu v rámci příslušného plánu řízení změn.

Klíčové poznatky

Začněte s problémem povrchového inženýrství a kritickým místem.
Rozhodněte se před uvolněním dokumentu a definujte podpůrné doklady.
Zóny, výjimky, přístup, maskování a sekvenci považujte za jednu řízenou sadu požadavků.
Specifikujte kompletní požadavky na intenzitu dle Almena a samostatné požadavky na pokrytí.
Oddělte shodu procesu od validace zbytkového napětí nebo únavy.
Zachovejte jasnou autoritu pro návrh a zároveň umožněte zpracovateli vyvinout řízenou výrobní cestu ze schválených vstupů.
